中考化学专题复习分类练习 pH的变化图像综合解答题附答案解析

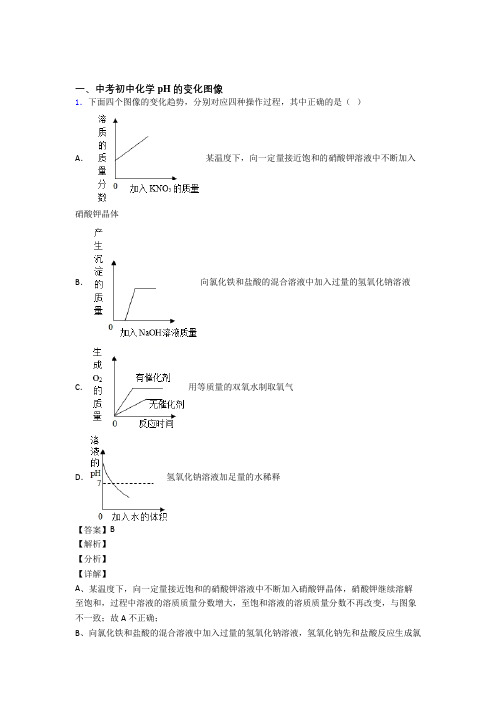

一、中考初中化学pH的变化图像1．下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液C．用等质量的双氧水制取氧气D．氢氧化钠溶液加足量的水稀释【答案】B【解析】【分析】【详解】A、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A不正确；B、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B 正确；C 、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C 不正确；D 、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D 不正确。

故选B 。

2．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。

图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。

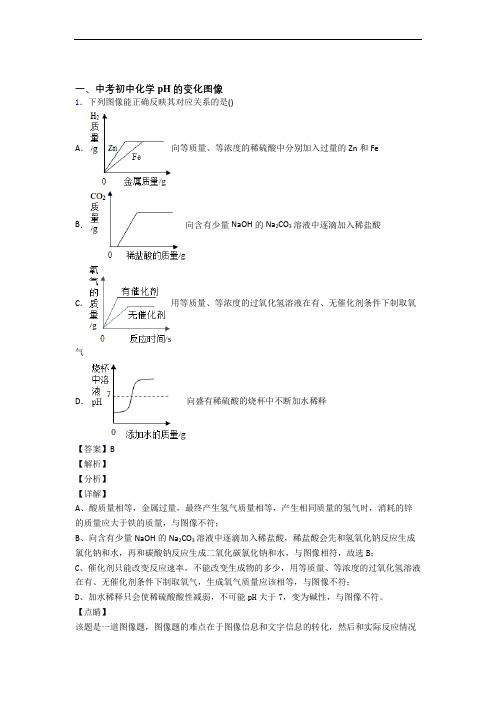

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。

一、中考初中化学pH的变化图像1．下列四个图象能正确反映其对应实验操作的是（）A．加热一定质量的高锰酸钾B．某温度，向一定量饱和硝酸钾溶液中加入硝酸钾晶体C．向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D．用等质量、等质量分数的双氧水制取氧气【答案】C【解析】【分析】【详解】A、高锰酸钾分解生成锰酸钾二氧化锰和氧气，固体质量不会变为零，图像不符，故A错。

B、向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不再溶解，溶质质量不变，质量分数不变是一条水平线，图像不符，故B错。

C、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，溶液由酸性变为碱性，pH由小于7变为大于7，C正确。

D、催化剂不能改变生成物质量，用等质量、等质量分数的双氧水制取氧气生成氧气质量相同，图像不符，故D错。

故选：C。

2．下列实验所示的图像中，其纵坐标随横坐标变化关系合理的是A．硝酸铵溶于水B．等量CaCO3与足量盐酸C．稀释一定量浓硫酸D．向盐酸中滴加NaOH【答案】C【解析】【分析】【详解】A、硝酸铵溶于水，吸收大量的热，溶液温度降低，不符合题意；B、反应物的接触面积越大，反应越剧烈，所以粉末状的碳酸钙反应最剧烈，反应时间最短，不符合题意；C、将浓硫酸加水稀释成稀硫酸，溶质质量不变，符合题意；D、向稀盐酸中不断滴加氢氧化钠溶液，溶液的pH值从小于7逐渐增大，最终大于7，不符合题意。

故选C。

3．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。

一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

故选D。

2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

故选D。

2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。

一、中考初中化学pH 的变化图像1．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。

图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。

图像与对应操作描述相符，不符合题意；D 、t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃，硝酸钾的溶解度随温度的升高而增加，升温后，溶解度增加，溶液变为不饱和溶液，溶质质量分数不变。

图像与对应操作描述相符，不符合题意。

故选A 。

2．下列实验所示的图像中，其纵坐标随横坐标变化关系合理的是A ． 硝酸铵溶于水B．等量CaCO3与足量盐酸C．稀释一定量浓硫酸D．向盐酸中滴加NaOH【答案】C【解析】【分析】【详解】A、硝酸铵溶于水，吸收大量的热，溶液温度降低，不符合题意；B、反应物的接触面积越大，反应越剧烈，所以粉末状的碳酸钙反应最剧烈，反应时间最短，不符合题意；C、将浓硫酸加水稀释成稀硫酸，溶质质量不变，符合题意；D、向稀盐酸中不断滴加氢氧化钠溶液，溶液的pH值从小于7逐渐增大，最终大于7，不符合题意。

故选C。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

一、中考初中化学pH的变化图像1．下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液C．用等质量的双氧水制取氧气D．氢氧化钠溶液加足量的水稀释【答案】B【解析】【分析】【详解】A、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A不正确；B、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B正确；C、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C不正确；D、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D不正确。

故选B。

2．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。
