中考化学专题一-坐标图像题

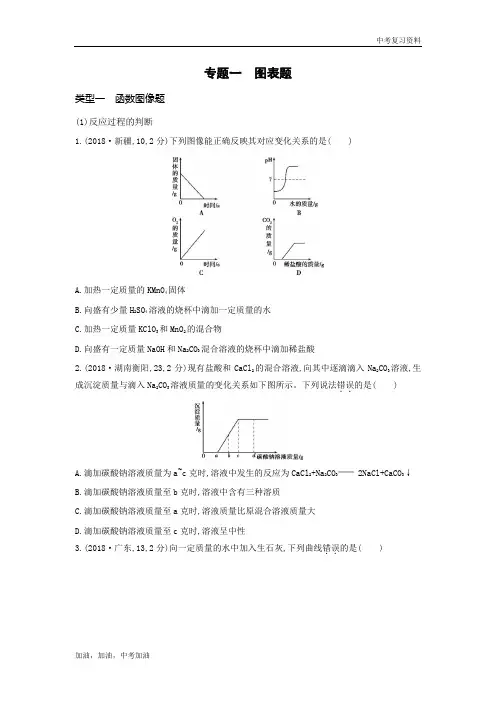

专题一图表题类型一函数图像题(1)反应过程的判断1.(2018·新疆,10,2分)下列图像能正确反映其对应变化关系的是( )A.加热一定质量的KMnO4固体B.向盛有少量H2SO4溶液的烧杯中滴加一定质量的水C.加热一定质量KClO3和MnO2的混合物D.向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸2.(2018·湖南衡阳,23,2分)现有盐酸和CaCl2的混合溶液,向其中逐滴滴入Na2CO3溶液,生成沉淀质量与滴入Na2CO3溶液质量的变化关系如下图所示。

下列说法错误．．的是( )A.滴加碳酸钠溶液质量为a~c克时,溶液中发生的反应为CaCl2+Na2CO3 2NaCl+CaCO3↓B.滴加碳酸钠溶液质量至b克时,溶液中含有三种溶质C.滴加碳酸钠溶液质量至a克时,溶液质量比原混合溶液质量大D.滴加碳酸钠溶液质量至c克时,溶液呈中性3.(2018·广东,13,2分)向一定质量的水中加入生石灰,下列曲线错误．．的是( )4.(2018·内蒙古呼和浩特,9,2分)下列四个图像不能正确反映对应变化关系的是( )A.向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C.在饱和石灰水中加入少量生石灰D.在密闭容器中用红磷测定空气中氧气的含量5.(2018·江西,15,3分)下列图像能正确反映对应变化关系的是( )A.加热等质量的氯酸钾B.通电分解水C.向一定量的氢氧化钠溶液中逐滴加入稀盐酸D.向一定量含有盐酸的氯化钙溶液中逐滴加入碳酸钾溶液,则图中物质R是6.(2018·江苏宿迁,9,2分)下列选项中相关量的变化与图像不相符的是( )7.(2018·广东,16,5分)下图表示元素的化合价与物质类别关系。

若它表示氮元素的部分关系图。

则:(1)A点对应的物质类别是;B点表示物质的化学式为。

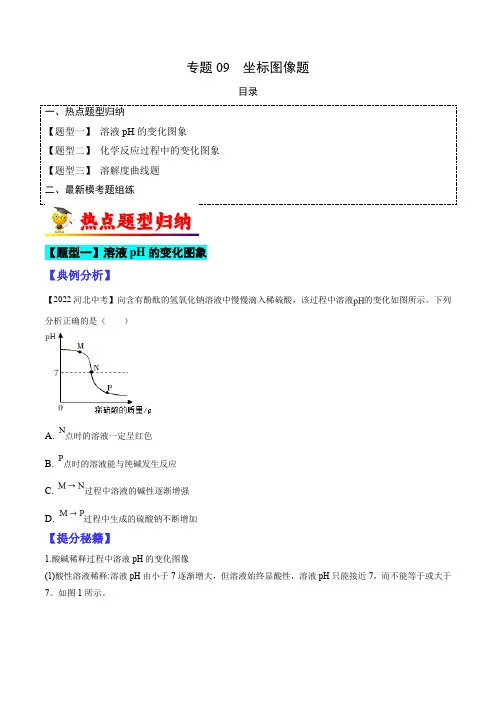

专题09 坐标图像题目录一、热点题型归纳【题型一】溶液pH的变化图象【题型二】化学反应过程中的变化图象【题型三】溶解度曲线题二、最新模考题组练【题型一】溶液pH的变化图象【典例分析】【2022河北中考】向含有酚酞的氢氧化钠溶液中慢慢滴入稀硫酸，该过程中溶液的变化如图所示。

下列分析正确的是（）A. 点时的溶液一定呈红色B. 点时的溶液能与纯碱发生反应C. 过程中溶液的碱性逐渐增强D. 过程中生成的硫酸钠不断增加【提分秘籍】1.酸碱稀释过程中溶液pH的变化图像(1)酸性溶液稀释:溶液pH由小于7逐渐增大，但溶液始终显酸性，溶液pH只能接近7，而不能等于或大于7。

如图1所示。

(2)碱性溶液稀释:溶液H由大干7诼渐减小，但溶液始终显碱性，溶液H只能接近7而不能等干或小干7。

如图2所示。

2中和反应过程中溶液pH的变化图像(3)向酸溶液中加入碱溶液:起点时，pH<7，随着碱溶液的加入，pH逐渐增大;当二者恰好完全反应时，pH=7;再继续加入碱溶液，溶液显碱性，pH>7。

如图3所示。

(4)向碱溶液中加入酸溶液:起点时，pH>7，随着酸溶液的加入，pH逐渐减小;当二者恰好完全反应时，pH=7;再继续加入酸溶液，溶液显酸性，pH<7。

如图4所示。

【变式演练】1.【2023山东德州一模】向某稀盐酸中逐渐加入试剂X后溶液的pH变化如图。

试剂X可能是下列物质中的( )A. H2OB. H2SO4C. NaOHD. CaCO32.【2023湖南益阳一模】某校化学兴趣小组探究稀盐酸和氢氧化钠溶液的反应过程，测得烧杯中溶液的pH 随滴加液体体积变化的曲线如图所示。

下列说法错误的是A. 向图中a 点所示溶液中滴加紫色石蕊溶液，溶液变蓝B. 图中b 点处氢氧化钠和盐酸恰好完全反应C. 图中c 点所示溶液中，溶质为NaOH 和NaClD. 该实验是将氢氧化钠溶液逐滴滴入到盛有稀盐酸的烧杯中【题型二】化学反应过程中的变化图象【典例分析】【2022广西贺州中考】下列图像不能正确反映其对应变化关系的是（）A. 图①用等质量、等浓度的过氧化氢溶液在有无MnO2条件下制氧气B. 图②将一定量的浓硫酸加入适量水中C. 图③用一氧化碳气体还原一定质量的氧化铁粉末D. 图④向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液【提分秘籍】1.反应物的质量变化图像:贿着反应的进行，反应物的质量逐渐减小、若反应物有剩余，则如客的所示:若反应物完全反应，则如图6所示。

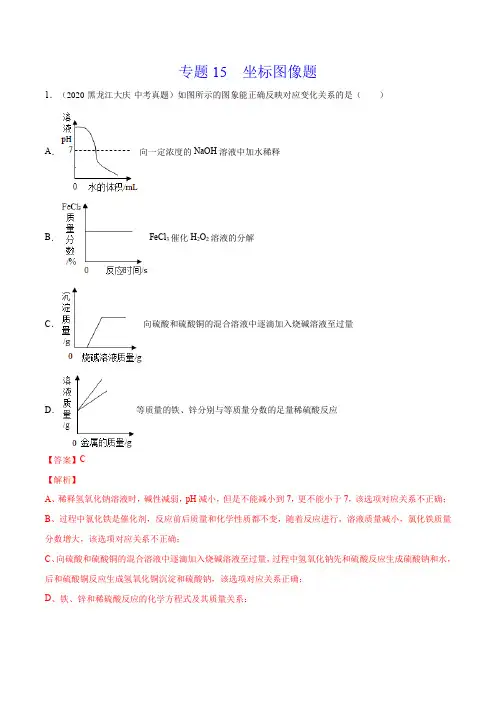

专题15 坐标图像题1．（2020·黑龙江大庆·中考真题）如图所示的图象能正确反映对应变化关系的是（）A．向一定浓度的NaOH溶液中加水稀释B．FeCl3催化H2O2溶液的分解C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应【答案】C【解析】A、稀释氢氧化钠溶液时，碱性减弱，pH减小，但是不能减小到7，更不能小于7，该选项对应关系不正确；B、过程中氯化铁是催化剂，反应前后质量和化学性质都不变，随着反应进行，溶液质量减小，氯化铁质量分数增大，该选项对应关系不正确；C、向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量，过程中氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确；D、铁、锌和稀硫酸反应的化学方程式及其质量关系：2442 Fe+H SO=FeSO+H 562↑2442Zn+H SO=ZnSO+H652↑由以上质量关系可知，56份的铁置换出2份的氢气，65份的锌置换出2份的氢气，故随着反应的进行，溶液的质量不断增大，待完全反应后，溶液质量不再变化，该选项对应关系不正确。

故选：C。

2．（2020·黑龙江龙东·中考真题）下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液C．用等质量的双氧水制取氧气D．氢氧化钠溶液加足量的水稀释【答案】B【解析】A 、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A 不正确；B 、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B 正确；C 、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C 不正确；D 、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D 不正确。

化学专项2015--坐标图像题(学生版)- 2 -化学专项——坐标图像题【方法指导】解决此类问题须注意:一看横纵坐标的含义，二看图像的起点，三看拐点及终点，四看图像中横纵坐标的比例关系，五看图像的走向。

然后把图像表示的意义与化学知识有效地结合起来，找出图与相关化学知识的具体关系即可。

一、金属与酸反应类型1．用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是( )2．过量的Mg 、Zn 、Fe 三种金属分别与等质量等浓度的稀硫酸反应，放出H 2的质量w 与时间t 的关系曲线正确的是( )3．将质量相等的A 、B 、C 三种金属，同时分别放入三份溶质质量分数相同且足量的稀盐酸中，反应生成的H 2的质量与反应时间的关系如图所示。

(已知：A 、B 、C 在生成物中均为+2价)根据图中所提供的信息，得出的结论正确的是 ( ) A ．放出H 2的质量是A>B>C B ．金属活动性顺序是A>B>C C ．反应速率最大的是A D ．相对原子质量是C>B>A 二、溶液酸碱度的变化1．将一定浓度的硫酸加水稀释，下列图像可能符合的是（m 为加水的质量）( )- 3 -2．下图能表示18.25g 质量分数为2%的盐酸与20g 质量分数为2%氢氧化钠溶液反应的是( )三、反应速率与时间的关系1．有质量相等的两份氯酸钾，只向其中一份加入少量二氧化锰，同时放在两只试管内加热。

下列有关放出氧的质量（g ）与反应时间（t ）的关系图象（图中a 是纯氯酸钾的曲线，b 是混有二氧化锰的曲线）中正确的是( )A ．B ．C ．D ．四、质量守恒定律型1.红磷在密闭容器（含有空气）内燃烧，容器内有关的量随时间变化的图象正确的是( )A B C D五、与溶液相关的曲线1．农业上常用饱和的食盐水选种。

在室温保持不变的情况下，饱和食盐水露置在空气中一段时间后，有少量固体析出。

专题一坐标图像题江西真题精选1．(2019江西)下列图像能正确反映对应变化关系的是()A．向一定量的稀硫酸中逐滴加入氢氧化钙溶液B．向等质量的铝、锌中分别加入足量的等浓度稀盐酸C．完全分解等质量等浓度的过氧化氢溶液D．一定量的镁在过量的氧气中充分燃烧2．(2017江西)下列图像能正确反映对应变化关系的是() 3．(2013江西)下列图像能正确反映对应变化关系的是()A．用木炭还原氧化铜B．t℃时向饱和石灰水中加入生石灰C．镁在氧气中燃烧D．等质量、等质量分数的双氧水完全分解4．(2018江西)下列图像能正确反映对应变化关系的是()A．加热等质量的氯酸钾B．通电分解水C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸D．向一定量含有盐酸的氯化钙溶液中逐滴加入碳酸钾溶液，则图中物质R是_____________________________________5．(2016江西)下列图像能正确反映对应变化关系的是()A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室中用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物D．往氢氧化钙溶液中逐滴加入物质X的溶液，则物质X可能为____________________ 针对强化训练6．(2019呼和浩特)如图分别对应四个变化过程，不能正确反映对应变化关系的是()7．(2019齐齐哈尔改编)下列图像能正确表示对应关系的是()8．(2019南充改编)下列图像不能正确反映对应操作的是()9．(2019重庆A卷)向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。

在该过程中，下列四个图像不能正确反映烧杯内物质的某些物理量变化趋势的是()10．(2019广安)向碳酸钠溶液中逐滴滴加稀盐酸至过量，该溶液中依次发生的反应如下：①Na2CO3＋HCl=== NaHCO3＋NaCl；②NaHCO3＋HCl=== NaCl＋H2O＋CO2↑向碳酸钠和碳酸氢钠的混合溶液中逐滴滴加稀盐酸，所产生二氧化碳的质量与所加盐酸的质量图像关系正确的是()11．(2019自贡改编)氧化铜与稀盐酸发生反应时，容器中水的质量随时间的变化曲线如图所示。
