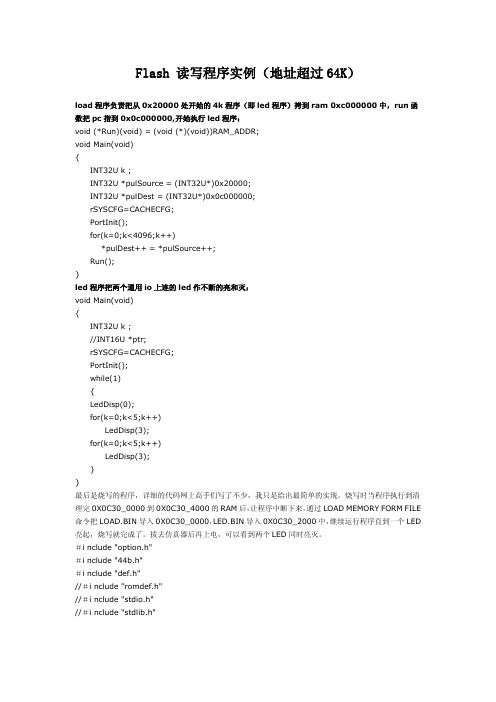

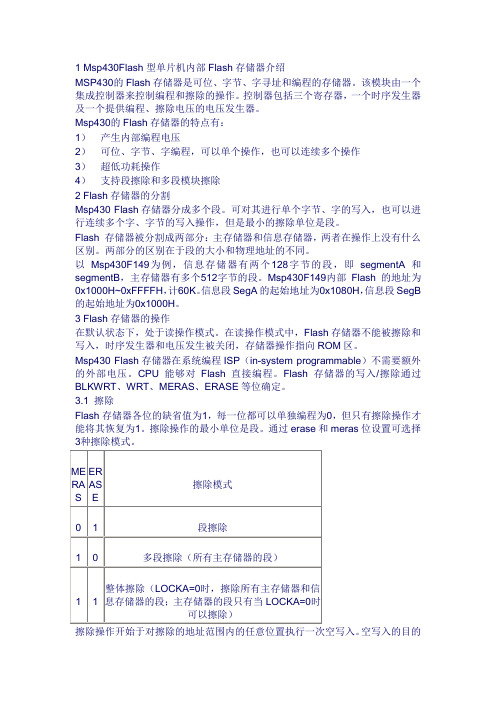

1 Msp430Flash型单片机内部Flash存储器介绍MSP430的Flash存储器是可位、字节、字寻址和编程的存储器。

该模块由一个集成控制器来控制编程和擦除的操作。

控制器包括三个寄存器，一个时序发生器及一个提供编程、擦除电压的电压发生器。

Msp430的Flash存储器的特点有：1）产生内部编程电压2）可位、字节、字编程，可以单个操作，也可以连续多个操作3）超低功耗操作4）支持段擦除和多段模块擦除2 Flash存储器的分割Msp430 Flash存储器分成多个段。

可对其进行单个字节、字的写入，也可以进行连续多个字、字节的写入操作，但是最小的擦除单位是段。

Flash 存储器被分割成两部分：主存储器和信息存储器，两者在操作上没有什么区别。

两部分的区别在于段的大小和物理地址的不同。

以Msp430F149为例，信息存储器有两个128字节的段，即segmentA和segmentB，主存储器有多个512字节的段。

Msp430F149内部Flash的地址为0x1000H~0xFFFFH，计60K。

信息段SegA的起始地址为0x1080H，信息段SegB 的起始地址为0x1000H。

3 Flash存储器的操作在默认状态下，处于读操作模式。

在读操作模式中，Flash存储器不能被擦除和写入，时序发生器和电压发生被关闭，存储器操作指向ROM区。

Msp430 Flash存储器在系统编程ISP（in-system programmable）不需要额外的外部电压。

CPU能够对Flash直接编程。

Flash存储器的写入/擦除通过BLKWRT、WRT、MERAS、ERASE等位确定。

3.1 擦除Flash存储器各位的缺省值为1，每一位都可以单独编程为0，但只有擦除操作才能将其恢复为1。

擦除操作的最小单位是段。

通过erase和meras位设置可选择3种擦除模式。

ME RA S ERASE擦除模式0 1 段擦除1 0 多段擦除（所有主存储器的段）1 1 整体擦除（LOCKA=0时，擦除所有主存储器和信息存储器的段；主存储器的段只有当LOCKA=0时可以擦除）擦除操作开始于对擦除的地址范围内的任意位置执行一次空写入。

MSP430‎X14X Flash 读写操作总结‎开发平台：IAR Embedd‎e d Workbe‎n ch、MSP430‎F149开发‎板作者：谭贝贝Flash简‎介Flash分‎为主存储区和‎信息存储区，主存储区有8‎个512by‎t e的片段，信息存储区有‎两个128b‎y te的片段‎。

Flash 默‎认为读取模式‎。

在对Flas‎h进行编程或‎者擦除时不允‎许读写，如果需要CP‎U在这期间进‎行操作，可以把代码段‎放在RAM中‎进行。

Flash操‎作注意事项在读写的过程‎中电压不能小‎于2.7V否则擦除‎和读写的结果‎将不可预测。

Flash的‎可操作时钟频‎率为~257KHZ‎---~476KHZ‎。

如果频率不符‎合要求，则结果不可预‎测。

在擦除先需要‎关闭中断和看‎门狗，在擦除的过程‎中如果产生了‎中断，则会在重新使‎能中断后产生‎一个中断请求‎。

Flash 只‎能从1写为0‎，不能从从0写‎为1，所以需要擦除‎。

可以被擦除的‎最小模块是片‎段，tAll Erase = tMass Erase= 5297/fFTG, tSeg Erase = 4819/fFTG。

Flash ERASEMSP430‎X14X的擦‎除模式可以从‎F lash或‎者RAM中进‎行。

从Flash‎中擦除从Flash‎中擦除的过程‎中所有的定时‎都会被Fla‎s h控制，CPU被挂起‎。

擦除完成后需‎要一个假写入‎C PU才能复‎位。

从Flash‎擦除时有可能‎把后面CPU‎需要执行的代‎码擦除。

如果发生这样‎的情况，在擦除后CP‎U的执行状况‎将不可预测。

Flash中‎擦除流程图从RAM中擦‎除从RAM中擦‎除时CPU不‎会被挂起，可以继续执行‎代码。

必须检测BU‎S Y位以判断‎擦除是否结束‎，如果在擦除的‎过程中（即BUSY=1时）访问Flas‎h，这是一个违规‎的访问，ACCVIF‎G会置位，而擦除的结果‎也将不可预测‎。

MSP430单⽚机对⽚内FLASH的读写操作程序范例MSP430单⽚机对⽚内FLASH的读写操作程序范例// 参数：wAddr 为地址, 范围0x1000~0xFFFFvoid ReadFlash(U16 wAddr,U8 *bBuf,U8 bLen){while (bLen--)*bBuf++=*(U8 *)wAddr++;return;}void WriteFlash(U16 wAddr,U8 *bBuf,U8 bLen){U8 reg1,reg2;reg1=_BIC_SR(GIE);reg2=IE1;IE1=0; // 保护原来中断标志，并关闭有关中断。

// 写⼀个字节数据到指定flash地址while (bLen--){while (FCTL3&BUSY); // 等待以前FLASH操作完成FCTL3 = FWKEY;FCTL1 =FWKEY+WRT; // 发送写flash命令*(U8 *)wAddr++=*bBuf // 写数据到指定的flash地址while(FCTL3&BUSY); // 等待写操作完成FCTL1 = FWKEY;FCTL3 = FWKEY+LOCK; // 对FLASH内容进⾏加锁保护}if(reg1&GIE) _BIS_SR(GIE); // 恢复中断标志IE1=reg2;return;}void EraseSectorFlash(U16 wAddr){U8 reg1,reg2;reg1=_BIC_SR(GIE);reg2=IE1; // 保护有关中断标志IE1=0; // 关闭IE1中断while(FCTL3&BUSY); // 等待FLASH编程结束FCTL3 = FWKEY; // 为了准备编程⽽初始化FLASH控制寄存器3 FCTL1 = FWKEY+ERASE; // 发送FLASH擦除命令*(U8 *)wAddr=0; // 启动擦除操作while(FCTL3&BUSY); // 等待擦除操作完成FCTL1 = FWKEY; // 撤销任何对FLASH的操作命令FCTL3 = FWKEY+LOCK; // 对FLASH内容进⾏加锁保护if(reg1&GIE) _BIS_SR(GIE); // 恢复中断标志IE1=reg2;return;}。

在3.10A下可执行以下步骤：第一步：新建一个项目工程，并添加一个空函数,如图所示第二步：打开OPTION选项，设置好芯片型号第三步：至关重的一步！！！选择Debugger- FET Debugger 选择Supress Download 按确定按钮。

第四步：编译连接后将空程序下载，由于这是一个空函数，编译器会自动将其优化掉！进入C-SPY环境后，若程序处于运行状态，可按停止，然后打开memory窗口选择FLASH第五步：将memory窗口中的FLASH内容包括中断向量部分全部复制下来，做成一个.TXT文本文档第六步：将文本文档按430单片机的代码格式编辑一下文件格式如下：以MSP430F449为例；@1100 （程序代码区）31 40 00 0A B0 12 6C 15 B0 12 5A 16 30 40 10 11FF 3F F2 43 1A 00 C2 43 19 00 F2 40 CF 00 2A 00F2 40 C8 00 29 00 F2 C0 80 00 29 00 03 43 03 43E2 D2 29 00 03 43 03 43 E2 C2 29 00 03 43 03 43F2 D0 80 00 29 00 03 43 03 43 30 41 F2 43 1A 00F2 D0 48 00 29 00 F2 F0 FC 00 29 00 C2 4C 19 00E2 D2 29 00 E2 C2 29 00 30 41 F2 43 1A 00 4E 9303 24 F2 D2 29 00 02 3C F2 C2 29 00 C1 93 02 0004 24 F2 D0 40 00 29 00 03 3C F2 C0 40 00 29 00。

@FFFE （中向量区）00 11q （结束）通过此种方法，可以检验下载到芯片中的程序是否发生变化！。
