MSP430初学者教程(最详细)

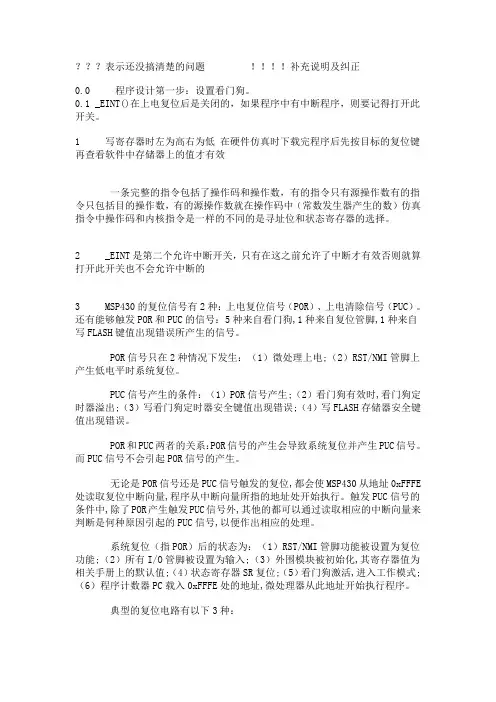

？？？表示还没搞清楚的问题！！！！补充说明及纠正0.0 程序设计第一步：设置看门狗。

0.1 _EINT()在上电复位后是关闭的，如果程序中有中断程序，则要记得打开此开关。

1 写寄存器时左为高右为低在硬件仿真时下载完程序后先按目标的复位键再查看软件中存储器上的值才有效一条完整的指令包括了操作码和操作数，有的指令只有源操作数有的指令只包括目的操作数，有的源操作数就在操作码中（常数发生器产生的数）仿真指令中操作码和内核指令是一样的不同的是寻址位和状态寄存器的选择。

2 _EINT是第二个允许中断开关，只有在这之前允许了中断才有效否则就算打开此开关也不会允许中断的3 MSP430的复位信号有2种：上电复位信号（POR）、上电清除信号（PUC）。

还有能够触发POR和PUC的信号：5种来自看门狗,1种来自复位管脚,1种来自写FLASH键值出现错误所产生的信号。

POR信号只在2种情况下发生：（1）微处理上电;（2）RST/NMI管脚上产生低电平时系统复位。

PUC信号产生的条件：（1）POR信号产生;（2）看门狗有效时,看门狗定时器溢出;（3）写看门狗定时器安全键值出现错误;（4）写FLASH存储器安全键值出现错误。

POR和PUC两者的关系：POR信号的产生会导致系统复位并产生PUC信号。

而PUC信号不会引起POR信号的产生。

无论是POR信号还是PUC信号触发的复位,都会使MSP430从地址0xFFFE处读取复位中断向量,程序从中断向量所指的地址处开始执行。

触发PUC信号的条件中,除了POR产生触发PUC信号外,其他的都可以通过读取相应的中断向量来判断是何种原因引起的PUC信号,以便作出相应的处理。

系统复位（指POR）后的状态为：（1）RST/NMI管脚功能被设置为复位功能;（2）所有I/O管脚被设置为输入;（3）外围模块被初始化,其寄存器值为相关手册上的默认值;（4）状态寄存器SR复位;（5）看门狗激活,进入工作模式;（6）程序计数器PC载入0xFFFE处的地址,微处理器从此地址开始执行程序。

MSP430单片机入门例程MSP430单片机是一款低功耗、高性能的16位单片机，广泛应用于各种嵌入式系统。

下面是一个简单的MSP430单片机入门例程，可以让大家初步了解MSP430单片机的基本使用方法。

所需材料：1、MSP430单片机开发板2、MSP430单片机编译器3、MSP430单片机调试器4、电脑和相关软件步骤：1、安装MSP430单片机编译器首先需要安装MSP430单片机的编译器，该编译器可以将C语言代码编译成MSP430单片机可以执行的机器码。

在安装编译器时，需要选择与您的单片机型号匹配的编译器。

2、编写程序下面是一个简单的MSP430单片机程序，可以让LED灯闪烁：c本文include <msp430.h>int main(void)本文P1DIR |= 0x01; //设置P1.0为输出while(1){P1OUT ^= 0x01; //反转P1.0的状态，LED闪烁__delay_cycles(); //延时一段时间，控制闪烁频率}本文上述程序中，首先定义了P1DIR寄存器，将P1.0设置为输出。

然后进入一个无限循环，在循环中反转P1.0的状态，使LED闪烁。

使用__delay_cycles()函数实现延时，控制LED闪烁频率。

3、编译程序使用MSP430单片机编译器将程序编译成机器码，生成可执行文件。

在编译时，需要注意选择正确的编译器选项和单片机型号。

4、调试程序使用MSP430单片机调试器将可执行文件下载到单片机中，并使用调试器进行调试。

在调试时，可以观察单片机的输出口状态和LED灯的闪烁情况，确保程序正常运行。

随着嵌入式系统的发展，MSP430单片机作为一种低功耗、高性能的微控制器，在各种应用领域中得到了广泛的应用。

为了更好地理解和应用MSP430单片机，我在学习过程中积累了一些经验，现在分享给大家。

MSP430单片机是一种超低功耗的微控制器，由德州仪器（Texas Instruments）推出。

作者：DC 微控技术论坛原创 MSP430单片机入门基础例程若想了解MSP430单片机常用模块应用原理，请下载<<MSP430F常用模块应用原理>>/datasheet/msp430/msp430base/MSP430register_guide.pdf由于IO应用原理比较简单，所以我主要以MC430F14开发板的实例来讲解。

新手用户可以参与其应用思路。

计划推出几个有价值的参考例程：[1]直接IO按键检测处理程序(非低功耗方式)[2]IO口中断演示程序[3]利用IO中断方式实现按键检测程序(低功耗方式)实验制作如下图，新手用户轻松地在MC430F14开发板上实现。

例程[1]：//MSP430F14-直接IO口按键检处理程序/*************************************************************************///以下是结合MC430F14开发板来实现的按键检处理程序实验.//分别使用了采个三个按键接到MSP430的通用IO口,按任意一个按键可以使板上的LED反转.//例程中,按键采用不断查询方式,以得到键值.并没有使用到低功耗.此程序结构比较适合//用在非手持设备或非电池供电的设计中.此程序结构比较通用,级用户可参与或套用修改. //应用目标板: MC430F14开发板/*************************************************************************/#include <msp430x14x.h>//初级用户要习惯采用宏定义,以方便的编写和修改#define keyio 0xf8 //定义按键IO口,Px0-Px2 IO口.#define key_1 0xfe //定义返回键值1#define key_2 0xfd //定义返回键值2#define key_3 0xfb //定义返回键值3//声明子程序unsigned char key_chcek(void);void display_update(unsigned char dta);void key_process_0(void);void key_process_1(void);void key_process_2(void);//*************************************************************************//将单片机初始化程序放在main()前面是方便查看单片机的初始化状态情况.void MCU_int(void){//默认MCLK主时钟频率为DCO=~800KP1OUT |= BIT1; //设置LED,上电为灭.电路可以查看MC430F14电路图.P1DIR |= BIT1; //P1.1设置为输出.//MSP430单片机IO口上电默认方向为输入,所以接按键的IO无需再设为输入.}//************************************************************************* void main (void){ unsigned char key_value; //定义键值全局变是WDTCTL = WDTPW + WDTHOLD; //关狗MCU_int(); //初始化单片机while(1) //主程序主循环{key_value=key_chcek(); //检测,有键按下并松开,返回一个键值.switch (key_value) //对键值进行处理.采switch语法结构查询{case key_1: key_process_0(); //调用键处理程序1break;case key_2: key_process_1(); //调用键处理程序2break;case key_3: key_process_2(); //调用键处理程序2break;default: ; //调用键处理程序4break;}display_update(key_value); //如果有需要可以在这里加上显示更新程序.key_value=0x00; //最后清除键值.将继续主循环.}}//*************************************************************************//按键检测程序//返回值: 无符号字符型键值unsigned char key_chcek(void){unsigned int i;unsigned char timp,active;active=0;while(!active){while(0xff ==( P2IN | keyio)); //一直等待有键按下timp = P2IN | 0xf8; //若有键接下了,则读入IO状态.for(i=0;i<7000;i++); //延时,是为了去按键抖动.if (timp ==(P2IN | 0xf8)) //经延时后,还是那键吗?{ active = 1; //是,则按键有效.while(0xff !=( P2IN | keyio)); //一直等待按键松开}else{ //去按键抖动后读入的键值与之前不同.则先效. active = 0; //再循环检测.}}return timp; //返回一个键值.}//************************************************************************* void key_process_0(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//*************************************************************************void key_process_1(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//************************************************************************* void key_process_2(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//************************************************************************* void display_update(unsigned char dta){; //用户可以根据需要来放置显示程序,如LCD,LED,Digital-LED....//灵活应用,}//************************************************************************* 例程[2]：//MSP430F14-IO口中断演示程序/*************************************************************************/ //以下是结合MC430F14开发板来实现的按键检处理程序实验.//设置P2.0为中断口,通过对IO的下边沿触发,使其中断,并将板上的D2 LED取反. //应用目标板: MC430F14开发板/*************************************************************************/ #include <msp430x14x.h>void main(void){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗P1DIR |= BIT1; // 设P1.1为输出P2IE |= BIT0; // P2.0中断使能P2IES |= BIT0; // P2.0 IO口边沿中断触发模式,下边沿有效 P2IFG &= ~BIT0; // P2.0 清IO中断标志位_EINT(); //开总中断允许LPM4; //进入低功耗模式4,此时单片机功耗最低.}//************************************************************************* // P2口中断服务程序#pragma vector=PORT2_VECTOR__interrupt void Port_2(void){P1OUT ^= BIT1; // P1.1取反P2IFG &= ~0x01; // P2.0清除相应中断标志位}//************************************************************************* //使IO中断时新手们要了解以下几点://1- MSP430的IO中,只有P1,P2才有IO中断功能.//2- P1,P2每组IO是多源中断源,P1IG0-P1IG7或P2IG0-P2IG7是共一个中断源的,用户可以//通过查房方式来得到是那个IO产生了中断.//3- 改变P1IES或P2IES中的位可能会引起相应中断标志位置位,与引脚电平有关.// PxIES.x PxIN.x PxIFG.x// 0->1 0 不变// 0->1 1 可能置位// 1->0 0 可能置位// 1->0 1 不变//所以,改变P1IES或P2IES后,根据需要清除相关的PxIG.x位.//4- PxIFG.x所有中断标志位在置位后是需要人为清除的.硬件不会自动清除该标位.DC,2007-01-27 02:47:12例程[3]：//MSP430F14-利用IO中断方式实现按键检测程序/*************************************************************************///以下是结合MC430F14开发板来实现的按键检处理程序实验.//分别使用了采个三个按键接到MSP430的通用IO口,按任意一个按键可以使板上的LED反转.//例程中,单片机一直处于最低功耗状态,用户可以通过按下按键后唤醒单片机.单片机唤醒//后再进行去抖动动作.同时执行键处理程序.处理完后再次进入LPM4低功耗模式.//在本程序中用户可以灵活地修改程序来实现你相关的功能.//本程序适用在手持设备或电池供电的设计中.此程序结构比较通用,级用户可参与或套用修改.//应用目标板: MC430F14开发板/*************************************************************************/#include <msp430x14x.h>#define key1 0x01#define key2 0x02#define key3 0x04#define delay_small 200#define key_1 0xfe //定义返回键值1#define key_2 0xfd //定义返回键值2#define key_3 0xfb //定义返回键值3void key_process_0(void);void key_process_1(void);void key_process_2(void);void key_check (void);unsigned char key_value; //定义键值全局变是//************************************************************************* void main(void){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗P1OUT |= BIT1; //关LEDP1DIR |= BIT1; // 设置P1.1为输出//以下设置是采用不同的编写方式,新手可以参考使用P2IE |= BIT0+BIT1+BIT2; // P2.0-P2.2 IO口中断使能P2IES |= 0x07; // P2.0-P2.2 IO口边沿触发中断方式设置 P2IFG &= ~(key1+key2+key3); // P2.0-P2.2 IO口中断标志位清除_EINT(); //中断允许// 或直接写成 _BIS_SR(LPM4_bits + GIE);LPM4; // 进入低功耗LPM4,此时单片机功耗最低while(1){P2IE &= ~(BIT0+BIT1+BIT2); // P2.0-P2.2 IO口关闭中断允许P2IFG &= ~0x07; // P2.0-P2.2 IO口中断标志位清除key_check ();switch (key_value) //对键值进行处理.采switch语法结构查询 {case key_1: key_process_0(); //调用键处理程序1break;case key_2: key_process_1(); //调用键处理程序2break;case key_3: key_process_2(); //调用键处理程序2break;default: break;}key_value=0x00; //键值清除P2IE |= BIT0+BIT1+BIT2; // P2.0-P2.2 IO口中断使能P2IFG &= ~0x07; // P2.0-P2.2 IO口中断标志位清除LPM4;}}//************************************************************************* //P2中断服务程序#pragma vector=PORT2_VECTOR__interrupt void Port_2(void){switch (P2IFG){case 0x01: key_value=0xfe;break;case 0x02: key_value=0xfd;break;case 0x04: key_value=0xfb;break;default: P2IFG &= ~0x07; // P2.0-P2.2 IO口中断标志位清除break;}P2IFG &= ~0x07; // P2.0-P2.2 IO口中断标志位清除LPM4_EXIT;}//************************************************************************* void key_process_0(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//************************************************************************* void key_process_1(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//************************************************************************* void key_process_2(void) //值处理,用户可以自己修改...{P1OUT ^= BIT1;}//************************************************************************** void key_check (void){ unsigned int i;for(i=0;i<delay_small;i++); //延时去抖动if(0xff !=(P2IN & 0xf8)) //是否有键存在?{while(0xff !=( P2IN | 0xf8)); //一直等待按键松开}elsekey_value = 0x00; //延时去抖动无键按下,则清除键变量.}//**************************************************************************//如果在按键电路中加RC滤波电路,实现按键去抖动的效果会更显著此.DC,2007-01-30 00:37:31已更新!jdgxcu,2007-02-04 22:03:10顶，对初学很实用，不知怎么加入RC去抖DC,2007-02-04 22:39:45按键与IO之间加一个RC电路:IO口与按键之前加一个电阻，在IO口那端并一个电容下地。

MSP430F149 开发板使用说明2009年09月第一章新手入门1.1 MSP430F149 学习板特点：选用16 位超低功耗单片机MSP430F149，采用子母双板分离设计，MCU 子板与集成外设母板通过插针座连接，使用灵活方便。

ØMCU 的全部IO都用插针引出，便于二次开发提供电源指示灯和上电自动复位、手动复位电路。

2、蜂鸣器实验（1）蜂鸣器1：单频音（步进变音调）（2）蜂鸣器2：奏乐（祝你平安）3、数码管实验（1）数码管1（显示0123）（2）数码管2（动态显示0~F）4、4×1 独立按键实验（1）键盘1：扫描数码管显示5、1602 液晶实验（1）1602 液晶1：动态字符显示（2）1602 液晶2：静态字符显示（3）1602 液晶3：内部时钟显示6、RS232 接口实验（1）RS232 接口1：MCU 发送数据PC 机显示（2）RS232 接口2：按键控制MCU 发送数据PC 机显示（3）RS232 接口3：PC 机发送数据MCU 液晶显示（4）RS232 接口4：MCU 回发接收到的PC 机数据7、RS485 接口实验（1）RS485 接口1：发送程序8、PS2 接口实验（1）PS2 接口1：PS2 控制1602 显示9、12-Bit 高精度温度传感器实验（1）温度传感器1：DS18B20 在液晶显示10、RTC 实时时钟实验（1）实时时钟1：DS1302 测试（2）实时时钟2：DS1302 电子钟11、2k Bit EEPROM 实验（1）EEPROM1：AT24C02 测试（2）EEPROM2：读出数据通过串口在PC 机显示12、12-Bit 模数转换器（ADC）接口实验（1）模数转换器2：ADC 在1602 液晶在显示（2）模数转换器3：ADC 通过串口在PC 机显示13、12864 液晶实验（与12864 液晶配套）（1）12864 液晶并口1：字符显示（2）12864 液晶并口2：汉字显示（3）12864 液晶并口3：图形显示（4）12864 液晶并口4：综合演示（5）12864 液晶串口5：字符显示（6）12864 液晶串口6：汉字显示（7）12864 液晶串口7：图形显示（8）12864 液晶串口8：综合演示14、HS0038红外接口实验（1）红外遥控解码实验，在数码管上显示三、开发板综合程序1、温度时间综合实验（1）DS18B20 + DS1302 + 16022、SSCOM综合实验（1）PC发送接收字符第三章板上资源详解本章详细介绍了MSP430F149 学习板上各个功能模块的硬件电路原理、使用方法和注意事项，使用前请仔细阅读。

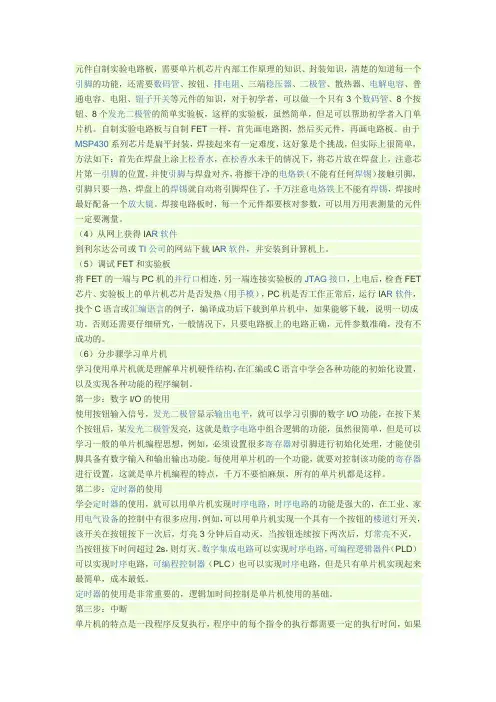

元件自制实验电路板，需要单片机芯片内部工作原理的知识、封装知识，清楚的知道每一个引脚的功能，还需要数码管、按钮、排电阻、三端稳压器、二极管、散热器、电解电容、普通电容、电阻、钮子开关等元件的知识，对于初学者，可以做一个只有3个数码管、8个按钮、8个发光二极管的简单实验板，这样的实验板，虽然简单，但足可以帮助初学者入门单片机。

自制实验电路板与自制FET一样，首先画电路图，然后买元件，再画电路板。

由于MSP430系列芯片是扁平封装，焊接起来有一定难度，这好象是个挑战，但实际上很简单，方法如下：首先在焊盘上涂上松香水，在松香水未干的情况下，将芯片放在焊盘上，注意芯片第一引脚的位置，并使引脚与焊盘对齐，将擦干净的电烙铁（不能有任何焊锡）接触引脚，引脚只要一热，焊盘上的焊锡就自动将引脚焊住了，千万注意电烙铁上不能有焊锡，焊接时最好配备一个放大镜。

焊接电路板时，每一个元件都要核对参数，可以用万用表测量的元件一定要测量。

（4）从网上获得IA R软件到利尔达公司或TI公司的网站下载IA R软件，并安装到计算机上。

（5）调试FET和实验板将FET的一端与PC机的并行口相连，另一端连接实验板的JTAG接口，上电后，检查FET 芯片、实验板上的单片机芯片是否发热（用手模），PC机是否工作正常后，运行IA R软件，找个C语言或汇编语言的例子，编译成功后下载到单片机中，如果能够下载，说明一切成功。

否则还需要仔细研究，一般情况下，只要电路板上的电路正确，元件参数准确，没有不成功的。

（6）分步骤学习单片机学习使用单片机就是理解单片机硬件结构，在汇编或C语言中学会各种功能的初始化设置，以及实现各种功能的程序编制。

第一步：数字I/O的使用使用按钮输入信号，发光二极管显示输出电平，就可以学习引脚的数字I/O功能，在按下某个按钮后，某发光二极管发亮，这就是数字电路中组合逻辑的功能，虽然很简单，但是可以学习一般的单片机编程思想，例如，必须设置很多寄存器对引脚进行初始化处理，才能使引脚具备有数字输入和输出输出功能。

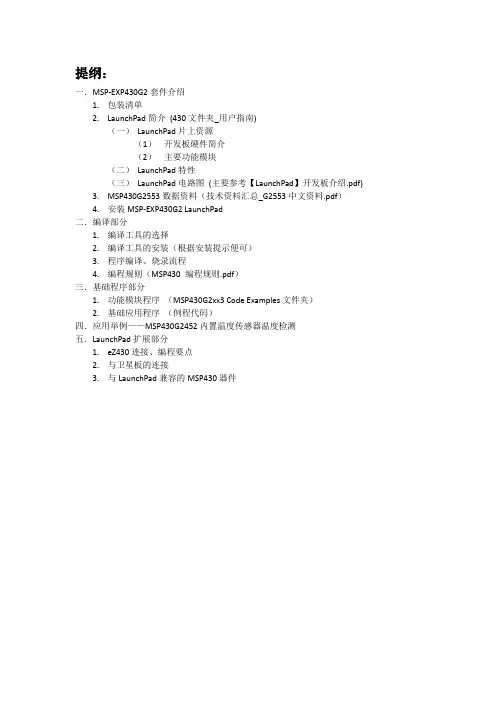

提纲：一．MSP-EXP430G2套件介绍1.包装清单unchPad简介(430文件夹_用户指南)（一）LaunchPad片上资源（1）开发板硬件简介（2）主要功能模块（二）LaunchPad特性（三）LaunchPad电路图(主要参考【LaunchPad】开发板介绍.pdf)3.MSP430G2553数据资料（技术资料汇总_G2553中文资料.pdf）4.安装MSP-EXP430G2 LaunchPad二．编译部分1.编译工具的选择2.编译工具的安装（根据安装提示便可）3.程序编译、烧录流程4.编程规则（MSP430 编程规则.pdf）三．基础程序部分1.功能模块程序（MSP430G2xx3 Code Examples文件夹）2.基础应用程序（例程代码）四．应用举例——MSP430G2452内置温度传感器温度检测五．LaunchPad扩展部分1.eZ430连接、编程要点2.与卫星板的连接3.与LaunchPad兼容的MSP430器件一．MSP-EXP430G2套件介绍1.包装清单：⏹LaunchPad目标板（附一个烧好测温实验例程的MPS430G2553）⏹MPS4302452一个——具有8通道10位ADC、片上比较器、触控式I/O、通用串行接口、8Kb闪存、256字节SRAM的低功耗16位MSP430微控制器⏹32.768KHz时钟晶振⏹0.5m长的USB-B线缆⏹插座式10引脚印刷板连接线两个⏹LaunchPad贴签两个⏹快速启动指南unchPad简介（一）LaunchPad片上资源（1）开发板硬件介绍：板上材料清单开发板指示图（2）主要功能模块：⏹复位模块⏹时钟模块⏹I/O端口模块；⏹WDT看门狗模块；⏹Timer A定时器模块⏹比较器A模块⏹ADC10数模转换模块⏹USART串行异步通讯模块⏹CPU模块（二）LaunchPad特性⏹实验班成本低、低功耗⏹USB调试与编程接口无需驱动即可安装使用，且具备高达9600波特的UART串行通信速度⏹支持所有采用PDIP14或PDIP20封装的MSP430G2XX和MSP430F20XX器件⏹分别连接至绿光和红光LED的两个通用数字I/O口引脚可提供视觉反馈⏹两个按钮可实现用户反馈和芯片复位⏹器件引脚可通过插座引出，既可以方便的用于调试，也可用来添加定制的扩展板⏹高质量的20引脚DIP插座，可轻松简便地插入目标器件或将其移除（三）LaunchPad电路图LaunchPad原理图见“【LaunchPad】开发板介绍.pdf”。

如何学习MSP430单片机学习就是迎接挑战、解决困难的过程，没有挑战，就没有人生的乐趣。

下面以MSP430系列单片机为例，解释一下学习单片机的过程。

（1）获取资料购买有关书籍，并到杭州利尔达公司网站和TI网站获取资料，例如，在网上可以找到FET 使用指导、MSP430 F1xx系列、F4xx系列的使用说明和具体单片机芯片的数据说明，可以找到仿真器FET的电路图、实验板电路图、芯片封装知识等大量的实际应用参考电路，当然有些资料是英文的，看懂英文资料是个挑战，学会4、6级英语就是为看资料的。

英语难学，但是看资料容易，只要下决心，看完一本资料，就可以看懂所有的相关资料。

（2）购买仿真器FET和实验电路板如果经济条件不错，可以直接购买。

（3）自制仿真器FET和实验电路板自制仿真器FET，首先要到网上找到FET电路图，然后就可以使用画电路板软件画电路图和电路板图，这又是个挑战。

FET电路非常简单，但要把它制作出来还是需要下一番工夫的，找一本有关书，然后练习画原理图，画完原理图后，就学习认识元件封装，再购买元件，这时就可以画电路板图了，一旦画好，将形成的PCB文件交给电路板制作公司，10天后，就可以得到电路板，焊上元件和电缆，等实验电路板做好后，就可以与实验电路板一起调试了。

自制实验电路板，需要单片机芯片内部工作原理的知识、封装知识，清楚的知道每一个引脚的功能，还需要数码管、按钮、排电阻、三端稳压器、二极管、散热器、电解电容、普通电容、电阻、钮子开关等元件的知识，对于初学者，可以做一个只有3个数码管、8个按钮、8个发光二极管的简单实验板，这样的实验板，虽然简单，但足可以帮助初学者入门单片机。

自制实验电路板与自制FET一样，首先画电路图，然后买元件，再画电路板。

由于MSP430系列芯片是扁平封装，焊接起来有一定难度，这好象是个挑战，但实际上很简单，方法如下：首先在焊盘上涂上松香水，在松香水未干的情况下，将芯片放在焊盘上，注意芯片第一引脚的位置，并使引脚与焊盘对齐，将擦干净的电烙铁（不能有任何焊锡）接触引脚，引脚只要一热，焊盘上的焊锡就自动将引脚焊住了，千万注意电烙铁上不能有焊锡，焊接时最好配备一个放大镜。

MSP430单片机新手上路-资料篇(转)MSP430基础介绍Q1. MSP430使用8M的时钟刷新320 * 240的LCD点阵，不能及时刷新，而改用ARM后可以？A1：以前的MSP430为8MIPS的速度，但是并非MSP430的指令都是一个CYC的，MSP430指令的执行时间依赖于指令形式，寻址方式。

对于I/O操作的指令来说，消耗的指令周期为3个CYC，所以相对于I/O操作的效率并没有达到8MIPS。

要解决这个问题，可以使用今后已经推出的2XX系列或即将推出的5XX系列，她们的频率最高分别可达到16M和25M。

Q2.MSP430直接操作FLASH，RAM，是否需要累加器作Buff？A2:不需要，MSP430的寻址采用的Atomic的形式，任何地址的访问都可以做到直接访问，有效地解决了累加器的瓶颈。

Q3. MSP430单片机中乘法器是如何使用的？A3：MSP430单片机中有很多带有硬件乘法器。

如MSP430F149 在汇编中使用硬件乘法器只需要将乘数与被乘数放入相应得寄存器，经过一个CPU时钟后在将结果从寄存器中取出即可。

可参考《MSP430X4XX Family User’s Guide》中的第七章。

在C语言中，乘法的运算会由编译器自动的放入乘法器完成，用户不用直接的去操作乘法器。

Q4. FW和FE的特点？A4：MSP430FW42X是在MSP430F415的基础上集成了一个Scan IF 模块。

Scan IF模块通过对LC传感器震荡幅值的检测来确定L所处的位置，经状态处理机和时间处理机得到物体运动的变化。

目前被广泛用于Giant magneto-resistive、Hall-effect等领域。

MSP430FE42X是在MSP430F42X的基础上集成了一个电能计量模块(ESP430CE1)，利用这个模块，可以自动的算出电能表的常用参数如有功功率，无功功率，相位，频率，电压，电流等。

用户只需要直接的去相应得寄存器读取就可以了。

MSP430初学者教程1.了解MSP430体系结构和特性：首先，你需要了解MSP430的体系结构和主要特性。

MSP430采用的是16位RISC架构，具有低功耗特性以及丰富的外设和存储器。

了解这些特性对于理解MSP430的使用至关重要。

3.学习MSP430的编程语言：4.熟悉MSP430的编程模型：了解MSP430的编程模型对于编写有效的程序至关重要。

这包括掌握寄存器、存储器和外设的使用。

你可以通过阅读MSP430的技术手册或官方文档来获得更多信息。

5.编写你的第一个MSP430程序：现在你已经准备好编写你的第一个MSP430程序了。

这个程序的目的是让你熟悉MSP430的编程环境和基本语法。

它可以是一个简单的LED点亮程序，让一个LED灯在一定的时间间隔内闪烁。

6.学习如何调试MSP430程序：当你编写MSP430程序时，你可能会遇到一些错误。

学习如何调试MSP430程序是非常重要的。

MSP430开发环境提供了一些调试工具，你可以使用它们来检查程序的运行情况。

7.学习如何使用MSP430的外设：8.尝试更复杂的MSP430项目：一旦你熟悉了MSP430的基本概念和编程，你可以尝试进行一些更复杂的项目。

比如，你可以使用MSP430控制一些传感器，或者与其他设备进行通信。

这将帮助你更深入地理解MSP430的使用。

9.参与MSP430社区和论坛：加入MSP430的社区和论坛是一个很好的方式来与其他MSP430开发者交流经验和获取帮助。

你可以在这些平台上提问，分享自己的项目经验，与其他人一起学习和进步。

10.持续学习：最后，持续学习是提高你在MSP430开发方面技能的关键。

MSP430的技术在不断发展，新的功能和工具不断出现。

通过阅读相关的书籍、文章和博客，参加培训和研讨会，你可以不断更新自己的知识。

这是一个MSP430初学者教程的总结。

我希望这个教程能够帮助你快速入门MSP430，并在自己的项目中有效使用它。

MSP430开发入门基础C语言编程起步讲解430的书现在也有很多了，不过大多数都是详细说明底层硬件结构的，看了不免有些空洞和枯燥，我认为了解一个MCU的操作首先要对其基础特性有所了解，然后再仔细研究各模块的功能。

1.首先你要知道msp430的存储器结构。

典型微处理器的结构有两种：冯。

诺依曼结构程序存储器和数据存储器统一编码；哈佛结构程序存储器和数据存储器；msp430系列单片机属于前者，而常用的mcs51系列属于后者。

0－0xf特殊功能寄存器；0x10－0x1ff外围模块寄存器；0x200－？根据不同型号地址从低向高扩展；0x1000－0x107f seg_b0x1080_0x10ff seg_a 供flash信息存储剩下的从0xffff开始向下扩展，根据不同容量，例如149为60KB，0xffff－0x11002.复位信号是MCU工作的起点，430的复位信号有两种：上电复位信号POR和上电清除信号PUC。

POR信号只在上电和RST/NMI复位管脚被设置为复位功能，且低电平时系统复位。

而PUC信号是POR信号产生，以及其他如看门狗定时溢出、安全键值出现错误是产生。

但是，无论那种信号触发的复位，都会使msp430在地址0xffff处读取复位中断向量，然后程序从中断向量所指的地址开始执行。

复位后的状态不写了，详见参考书，嘿嘿。

3.系统时钟是一个程序运行的指挥官，时序和中断也是整个程序的核心和中轴线。

430最多有三个振荡器，DCO内部振荡器；LFXT1外接低频振荡器，常见的32768HZ，不用外接负载电容；也可接高频450KHZ－8M，需接负载电容；XT2接高频450KHZ－8M，加外接电容。

（经验中发现，接XT2时，需要注意自己开启XT2，并延时50us等待XT2起振，然后手工清除IFG1中的OFIFG位，其操作顺序为：打开XT2-》等待XT2稳定-》切换系统时钟为XT2）430有三种时钟信号：MCLK系统主时钟，可分频1 2 4 8，供cpu使用，其他外围模块在有选择情况下也可使用；SMCLK系统子时钟，供外围模块使用，可选则不同振荡器产生的时钟信号；ACLK辅助时钟，只能由LFXT1产生，供外围模块。
