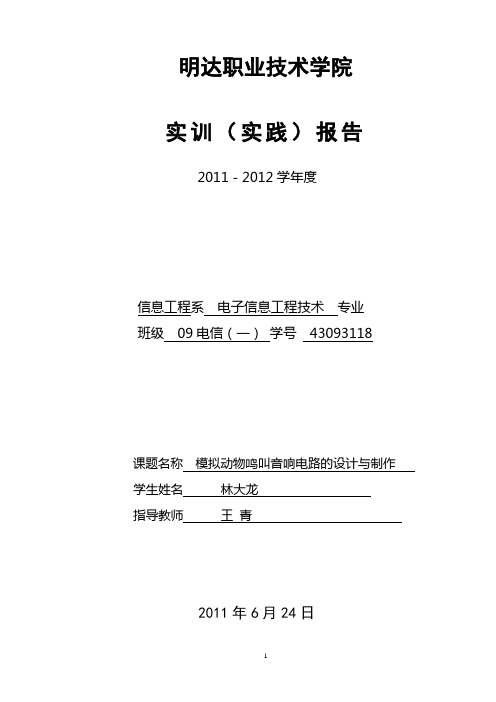

明达职业技术学院
实训（实践）报告
2011－2012学年度
信息工程系电子信息工程技术专业
班级 09电信（一）学号 43093118
课题名称模拟动物鸣叫音响电路的设计与制作学生姓名林大龙
指导教师王青
2011年6月24日
音乐电子贺卡的设计与制作
作者： 林大龙
【摘要】由AT89C51数字集成电路构成的简单电子贺卡电路，电路内部含有可编程的音频脉冲，要产生音频脉冲，只要算出某一音频的周期（1/频率）,然后将此周期除以2，即为半周期时间，利用定时器计时这个半周期时间，每当计时到后就将输出脉冲I/O 反相，然后重复计时此半周期时间再对I/O 反相，就可以在I/O 脚上得到此频率的脉冲。
直流电源供电，在输出端接9012三极管，利用三极管的放大功能，将音频信号进行放大，使之能播放出完整的音乐。
【关键词】AT89C51单片机 最小应用系统及外围电路 直流稳压电源供电 播放完整音乐功能（生日快乐）
一．课题目的和要求
1.利用实训实验室现有的条件，设计，制作一个音乐电子贺卡并进行安装调试。
2.通过对本课题的设计，可加深学生对数子集成电路的理解与认识，并提高学生对电子技术的综合应用能力。
二．课题设计方案
方案一：
采用555定时器555定时器内部结构的简化原理图如图4所示。
它由3个阻值为5K Ω电阻分压得两个基准电压VR1=2Vcc/3、VR2=1Vcc/3.两个电压比较器C1和C2、一个由“与非”门组成的基本RS 触发器、一个放电三极管BJT T 以及缓冲器G 组成。
比较器C1的参考电压为2/3Ucc ，加在同向输入端；C2的参考电压为1/3Ucc ，加在反向输入端。
两者均可以由分压器
图(1)
方案二：利用AT89S51单片机
图（2）
方案论证：
方案一：不能有效实现音乐完整播放功能。
方案二：只需要在电脑上输入程序即可，电路简单，操作方便，最终决定选择第二方案。
三．AT89S51的引脚说明
AT89S51系列单片机中有PDIP，PLCC，TQFP多种封装形式。
本设计采用的是PDIP封
所示。
装40管脚的单片机，各引脚如图2-2 Array图（3）AT89S51的PDIP封装引脚图
Fig.9 AT89S51
40个引脚中， 4组8位共32个I/O口，正电源和地线两根，外置石英振荡器的时钟线两根，现在对这些引脚的功能加以说明：
复位信号复用脚，当AT89S51通电，时钟电路开始工作，在RESET （1）Pin9:RESET/V
pd
引脚上出现24个时钟周期以上的高电平，系统开始复位。
而RESET由高电平下降为低电平后，系统即从0000H地址单元开始执行程序。
（2）Pin29:PESN当访问外部程序存储器时，此脚输出负脉冲选通信号，外部程序存
储器则把指令数据放到P0口上，由CPU读入并执行。
（3）Pin30:ALE/PROG 地址锁存允许信号端。
单片机上电后，ALE引脚不断向外输出正脉冲信号， ALE信号可以用作对外输出时钟或定时信号。
程序存储器的内外部选通线，89S51单片机，内置有4kB的程序存（4）Pin31:EA/V
pp
储器，当EA为高电平并且程序地址小于4kB时，读取内部程序存储器指令数据，而超过4kB地址则读取外部指令数据。
如EA为低电平，则不管地址大小，一律读取外部程序存储器指令。
四．晶体振荡器电路
晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，可保证数字钟的走时准确及稳定。
不管是指针式的电子钟还是数字显示的电子钟都使用了晶体
荡器电路。
图（4） DS1302电路
（图5）
内部时钟电路如图所示，在XTAL1和XTAL2引脚上外接定时元件，内部振荡电路就产生自激振荡。
定时元件通常石英晶体和电容组成的并联谐振回路，晶体振荡器选择12MHZ，电容采用30PF。
五．蜂鸣器电路
图（6）蜂鸣器电路
IO口控制一个8550的三极管，三极管控制蜂鸣器的电源通断。
从而实现输出声音。
六．调试与检测安全
调试与检测过程中，要接触各种电路和仪器设备，特别是各种电源及高压电路，高压大容量电容器等，为保护检测人员安全，防止测试设备和检测线路的损坏，除严格遵守一般安全规程外，还必须注意调试和检测工作中制定的安全措施。
1．供电安全：
大部分故障检测过程中都必须加电，所以调试检测过的设备仪器，最终都要加电检验。
抓住供电安全就抓住了安全的关键。
（1）调试检测场所应有漏电变化开关和过载保护装置，电源开关，电源线及插头插座必须符合安全用电要求，
任何带电导体不得裸露。
检测场所的总电源开关，应放在明显且易于操作的位置，并设置相应的指示灯。
（2）注意交流调压器的接法。
检测中往往使用交流调压器进行加载和调整试验。
由于普通调压器输入与输出端不隔离，必须正确区分相线与零线的接法，如图一中使用二线插头座，容易接错线，使用三线插头座则不会接错。
（3）在调试检测场所最好装备隔离变压器，一方面可以保证检测人员操作安全，另一方面防止检测设备故障与电网之间相互影响。
隔离变压器之后，再接调压器，则无论如何接线均可保证安全。
2．测量仪器安全：
（1）所用测试仪器要定期检查，仪器外壳及可接触部分不应带电。
凡金属外壳仪器，必须使用三线插头座，并保证外壳良好接地。
电源线一般不超过2米，并具有双重绝缘。
（2）测试仪器通电时若保险丝烧断，应更换同规格熔丝管后再通电，若第二次再烧断则必须停机检查。
（3）功耗较大的仪器(＞500W)断电后应冷却一段时间再通电（一般3～10分钟，功耗越大时间越长），避免烧断保险丝或仪器零件。
3．几个必须记住的安全操作观念：
（1）不通电不等于不带电。
对大容量高压电容只有进行放电操作后才可以认为不带电。
（2）断开电源开关不等于断开电源。
可能相关部分仍然带电，只有拔下电源插头才可认为是真正断开电源。
（3）电气设备和材料安全工作的寿命有限。
无论最简单的电气材料，如导线、插头插座，还是复杂的电子仪器，由于材料本身老化变质及自然腐蚀等因素，安全工作的寿命是有限的，决不可无限制使用。
各种电气材料、零部件、设备仪器安全工作的寿命不等，但一般情况下，10年以上的零部件和设备就应该考虑检测更换，特别是与安全关系密切的部位。
七．参考文献
[1] 余锡存，曹国华.单片机原理及接口技术[M].西安电子科技大学出版社，2004年
[2] 张志良, 主编：《单片机原理及控制技术》（第2版）．北京：机械工业出版社，2005
[3] 余永权, MCS-51系列单片机实用接口技术[M].北京:北京航空航天大学出版，1993
[4] 余西存, 曹国华.单片机原理及接口技术[M].西安：西安电子科技大学出版，2000年
[5] 求是科技,单片机典型模块设计实例导航[M].北京：人民邮电出版社，2004年5月
[6] 张振荣, 晋明武.MSC-51系列单片机原理及实用技术. 人民邮电出版社，2000年
[7] 吉雷, 主编：《Protel99从入门到精通》.西安：西安电子科技大学出版社，2004
[8] G.Y. Xu，Electronic design，2000年
[9] Microcontroller handbook. Inter Corp.1986
[10] MCS-51 Family of Single Chip Microcomputers User’s Manual. Inter Corp. 1981
电路原理图
课程设计心得体会
为期两周的课程设计即将结束。
本次实验是在指导老师王青的指导下完成的。
在实验研究的过程中，王青老师给予了指导，并提供了很多与该研究相关的重要信息，培养了我对科学研究的严谨态度和创新精神。
这将非常有利于我今后的学习和工作。
作为一名电子信息工程专业的专科学生，我在大学三年的学习生活中，系统地学习了电子及其相关专业的个门课程。
我们的课程以数电、模电为基础。
通过这两周的学习和实践，我学到了不少东西，也了解到了自己的不足之处，对于我今后的工作有着很大的帮助。
论文设计基本完成，虽然这期间有点辛苦，但我觉得充实，我也从中学到从课本里学不到的知识，增加了自己的知识面。
课题的确定是主要的，其次是对电路的组装与调试。
从电路的组装与调试能看出我的动手能力还有些薄弱，以后应多注意自己的动手能力，对自己今后的工作得到了锻炼。
在论文设计中我严格要求自己，遵循老师的指导，反复的推敲自己的方案，理清电路的工作原理，通过查阅资料和课本，对电路理解更加深刻。
通过自己的努力和老师的指导，我的设计方案终于成功。
总之，这次课程设计不是简简单单的完成了一个课题，而是使我初步的掌握了科学研究的步骤与方法，巩固了我的专业知识，练习了我的实际操作能力，锻炼了我分析解决问题的能力，为今后的工作学习打下了坚实的基础。
