电子音乐贺卡机芯方案介绍

MP3解码芯片简介及其方案介绍MP3解码芯片简介及其方案介绍解码芯片，它的作用顾名思义就是将存储在介质（Flash或者硬盘）上的MP3文件解码。

它是MP3随身听工作中最重要的一环，很大程度上影响产品最终的音质表现。

MP3是一种有损压缩的格式，如果MP3随身听拥有优秀的解码芯片就能够更好地还原音频信号的质量，很大程度上弥补音频信号的损失。

将MP3解码芯片、MCU（微处理器）、接口控制芯片再加上操作控制电路集成到一起称为一个芯片方案，或者叫主芯片，我们常听到的什么PHILIPS×××芯片方案、SIGMATEL××××芯片方案，就是这个意思。

比较知名的、高档一些的芯片方案，主要有PHILIPS、SIGMATEL、TELECHIPS，其它相对来说比较低端一些的有台湾SUNPLUS（凌阳）、珠海炬力等。

以SIGMATEL STMP3410芯片为例，我们就可以了解到“主芯片”的原理和作用了：SIGMATEL STMP3410芯片原理框图由原理图理论上我们可以看出，“主芯片”是以解码DSP（数字信号处理器）为核心的，集成了各种接口控制芯片和控制电路，所以它的实际作用已经远远不止是解码芯片了，但现实中人们仍然习惯性地称它们为“解码芯片”。

下面简要介绍前三种应用较广泛的芯片方案。

1、 PHILIPS芯片方案iRiver和MPIO是MP3随身听发源地韩国的领导品牌，他们的产品无论是音质还是品质都是很有口碑的，这也成就了PHILIPS解码芯片的高端地位。

PHILIPS 的系列芯片SAA7750、SAA7751、PNX0101ET本身仅仅是解码芯片，必须搭配其他的控制芯片才能使用。

PHILIPS解码芯片本身价格就比较昂贵，再加上外围芯片整体成本就比较高了，因此采用PHILIPS解码芯片的MP3价格一般都比较昂贵。

PHILIPS SSA7750EL芯片PNX0101ET是SAA7750EL的改良型，外型体积小了，性能及功耗却有所提高。

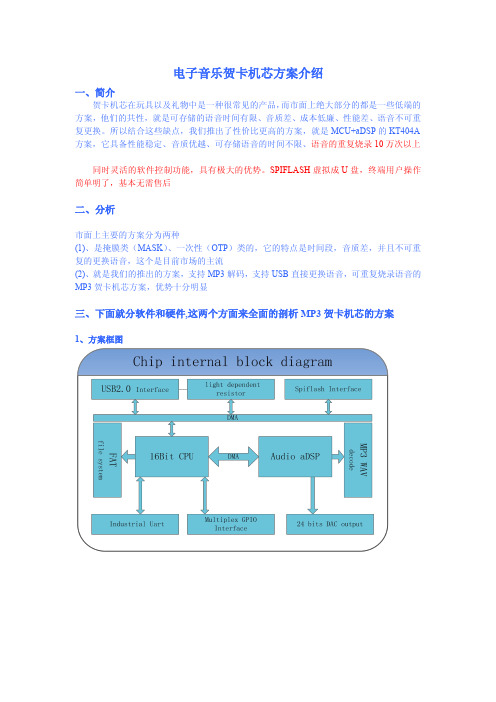

电子音乐贺卡机芯方案介绍一、简介贺卡机芯在玩具以及礼物中是一种很常见的产品，而市面上绝大部分的都是一些低端的方案，他们的共性，就是可存储的语音时间有限、音质差、成本低廉、性能差、语音不可重复更换。

所以结合这些缺点，我们推出了性价比更高的方案，就是MCU+aDSP的KT404A 方案，它具备性能稳定、音质优越、可存储语音的时间不限、语音的重复烧录10万次以上同时灵活的软件控制功能，具有极大的优势。

SPIFLASH虚拟成U盘，终端用户操作简单明了，基本无需售后二、分析市面上主要的方案分为两种(1)、是掩膜类（MASK）、一次性（OTP）类的，它的特点是时间段，音质差，并且不可重复的更换语音，这个是目前市场的主流(2)、就是我们的推出的方案，支持MP3解码，支持USB直接更换语音，可重复烧录语音的MP3贺卡机芯方案，优势十分明显三、下面就分软件和硬件,这两个方面来全面的剖析MP3贺卡机芯的方案1、方案框图2、硬件参考电路说明如上图，可以很清晰的看出硬件的外围电路是极其简单的，bom成本低廉(1)、主控KT404A芯片，可联系我们[QQ:1405402512](2)、可以存储语音的SPIFLASH芯片(3)、负责音频放大的功放芯片(4)、电池的电路电路(5)、usb的充电以及更换语音电路3、USB更新语音说明我们的芯片可以使用手机充电线直接更新语音，方便、灵活。

其实SPIFLASH，在插入USB 连接电脑，原则上是一致的，使用的都是MASSSTORAGE协议。

芯片一上电检测到USB 连接电脑，则进入SPIFLASH的读卡器功能我们的优势如下⏹可以适配市面上几乎大部分的FLASH芯片，兼容性极好⏹无需安装任何软件，直接更新，也不需要专用下载器⏹对音质无任何压缩和损坏，保证更高的音质体验插上我们芯片的USB之后,可以以SPIFLASH作为存储介质的U盘，如下图(1)、可以从上图看到FLASH的总容量为15.8M字节。

单片音乐盒的原理和应用一、简介单片音乐盒是一种能够播放音乐的简单设备，它通常由一个微控制器和一些音频组件组成。

单片音乐盒广泛应用于电子玩具、生日贺卡、节日装饰等场合，在我们的日常生活中发挥着重要的作用。

二、原理单片音乐盒的原理可以分为以下几个方面:1. 微控制器微控制器是单片音乐盒中的核心部件，它负责控制音乐的播放。

微控制器通常集成了音乐芯片，可以通过既定的指令控制芯片播放不同的音乐。

2. 音频芯片音频芯片是实现音乐播放的关键组件，它将存储在内部存储器中的音乐文件转化为可听的声音。

音频芯片能够支持多种音频格式，并具有音量控制、音效调节等功能。

3. 音乐存储音乐存储器是存储音乐文件的地方，它可以是内置的芯片存储器，也可以是外部的存储卡。

音乐存储器容量的大小将决定单片音乐盒可以存储的音乐的数量。

三、应用单片音乐盒的应用非常丰富，以下是一些常见的应用场景：1. 电子玩具单片音乐盒常常被应用于电子玩具中，为玩具增加声音效果。

例如，一些玩具车或玩偶会在按下相应的按钮时发出响声，给用户带来更好的体验。

2. 生日贺卡单片音乐盒广泛应用于生日贺卡中，人们可以录制自己的祝福语或选择一首喜欢的歌曲，并将音乐盒嵌入到贺卡中。

当贺卡被打开时，音乐将随之播放，给收礼者带来惊喜和快乐。

3. 节日装饰在一些特殊的节日中，人们常常会使用单片音乐盒装饰房间或室内空间。

例如，圣诞节时，人们可以将音乐盒放置在圣诞树上，播放一些与节日气氛相符的音乐，增加节日的欢乐气氛。

4. 学乐器单片音乐盒也可以作为学习乐器的辅助工具。

通过将不同的音符存储到音乐盒中，人们可以通过按下不同的按钮来演奏不同的曲调，帮助初学者更好地理解音乐理论和节奏感。

5. 科普教育通过制作单片音乐盒，人们可以了解到音乐的原理和应用。

这对于儿童的科普教育非常有益，可以激发对音乐的兴趣和学习的动力。

四、总结单片音乐盒是一种简单而实用的设备，通过微控制器和音频芯片的协同工作，实现了音乐的播放。

CD2399混响处理器芯片产品说明书说明书发行履历：版本发行时间新制/修订内容2010-01-A 2010-01 更换新模板2012-01-B1 2012-01 增加说明书编号及发行履历江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 1 页共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B11、概 述CD2399是一块混响处理器芯片，该芯片采用CMOS工艺，具备数模、模数转换功能和很高的取样频率，同时还内置了一个44K的存储器。

数字处理部分产生延迟时间。

系统时钟采用内置压控振荡器产生，是数字处理电路的一大特点，它使得频率很容易调整。

CD2399的优势在于它具有很低的失真系数(THD< 0.5%)和噪声(N O<-90dBV)，因此能够输出高品质的音频信号。

为了追求更简单的PCB 版图布局和更低成本，CD2399的引脚排列和应用电路都进行了优化。

CD2399主要应用于录象机、VCD机、电视、CD机、卡拉OK混频器、电子音乐器具、具有回音处理器的音频设备等系统。

其主要特点如下：●采用CMOS工艺江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 3 页共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B1江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 4 页 共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B13.2、推荐使用条件推 荐 值参 数 名 称 符 号最小典型最大单 位电源电压 VCC 4.5 5 5.5 V 时钟频率f CK 4 5 MHz3.3、电气特性交流特性（若无特殊说明：V CC=5.0V, fin=1KHz,V I=100mVrms,f CK=4MHz,Ta=25℃）fCK=时钟频率（Hz）td=延迟时间THD=总谐波失真江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 6 页共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B15、封装尺寸与外形图5. 1、DIP16-300-2.54外形图与封装尺寸江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 7 页共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B15. 2、SOP16外形图与封装尺寸江苏省无锡市蠡园经济开发区滴翠路100号9栋2层第 8 页共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B1江苏省无锡市蠡园经济开发区滴翠路100号9栋2层 第 9 页 共 9 页http://www.i-core. cn 邮编：214072版本：2012-01-B16、声明及注意事项：6.1、产品中有毒有害物质或元素的名称及含量有毒有害物质或元素部件名称 铅（Pb ） 汞（Hg ）镉（Cd ） 六阶铬（Cr （Ⅵ））多溴联苯（PBBs ） 多溴联苯醚（PBDEs ）引线框 ○ ○ ○ ○ ○ ○ 塑封树脂 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ 装片胶○○○○○○说明○：表示该有毒有害物质或元素的含量在SJ/T11363-2006标准的检出限以下。

自制有声电子贺卡自制有声电子贺卡随着微电子技术的普及发展，近几年来市面上陆续出现了多种电子贺卡，如音乐贺卡、闪光音乐卡，语音贺卡等，其中最有趣的要数录音电子卡，它的外形簿如纸卡，与普通贺卡无异，但它却能象录音机那样能随时随地进行录音、放音，非常神奇。

本文介绍几款电子贺卡的制作方法。

同学们通过自己动手，既能够满足好奇心，又可以学点电子知识，同时还能将亲手制做的电子贺卡赠送给师长好友，真可谓一举多得。

一、音乐电子贺卡图1是电路图，音乐集成电路IC通常是直接封装在一小块(约22mm×15mm)印刷电路基板上，5条引脚与印制线路连通，电池夹、开关等都安装在基板上，这种是由音乐IC基板和带助音腔压电蜂鸣器构成的音乐集成电路总成，通常称为音乐电子机芯，它主要用于制作生产各种电子音乐卡。

图1电路电源电压1.5～3V，可采用1枚或2枚G13型钮扣电池供电。

开关S是特制的位移开关，开关的两片金属片中间夹着一塑料片，塑料片的一头粘在纸卡的一侧，当打开或合上贺卡时，开关S就会自动控制音乐电子机芯的电源通断。

图2是音乐电子机芯的实体图。

制作电子贺卡的方法步骤：①选择一张三折精美贺卡(或动手制作)。

②将图2中的塑料隔离垫片水平方向拉出再沿虚线部分将电子机芯的不干胶水纸垫180°(切不可连塑料片一起折叠)。

③摊开贺卡，将电子机芯的虚线部分与贺卡中间的折合线对准并贴牢。

打开贺卡，塑料片由水平方向拉出，开关被接通，蜂鸣器发出音乐声；合上时，塑料片被推入，将开关断开，音乐声立即停止。

这时，一张精致的音乐贺卡就算做好了。

二、声光音乐卡图3是可驱动4只发光二极管LED1～LED4的音乐电子机芯的电路图。

图4是实体图。

我们将图3与图1稍加比较，就可以看出图3仅多了4只发光二极管。

当开关S接通时，发光二极管伴随着欢快的乐曲声同步闪烁发光。

LED1～LED4可选择φ3、低功耗、颜色形状各异的发光二极管。

电路必须采用2枚1.5V、G13型钮扣电池供电。

MP3解码芯片详解之Sigmatel –STMP3410，由于很多开发公司都从事这块芯片开发，因此目前能做的功能越来越多，包括电子图片，歌词同步，TXT阅读，闹钟等。

但由于它的部分程序放在flash上，因此容易出现丢程序现象。

sigmatel这个系列芯片的方案，目前应该是国内机器使用最多的。

最早为我们熟悉的MSC H128、爱国者月光宝盒，一直到现在，还有非常多的国产机器使用。

另一方面，韩国机器里使用该方案的代表产品有（列举的是国内品牌，实际原厂是韩国产品）：JNCSSF70、SSF800（3420芯片）、三星55（3420芯片）。

它的特点是目前开发程度较高——在开始时，该系列方案产品返修率高，现在的稳定性已经改善很多了。

而且国产产品里，用该芯片方案的比例应该是最大的。

先解释下芯片编号的意义：首先你要明确是哪个系列的：34XX系列的都是USB1.1，35XX才是USB2.0。

如果有JS说他的3410芯片支持USB2.0，别说偶没告诉你哦~！嘎嘎~~~其中34XX系列还有TA3、TA4之分，TA4较TA3的死机、漏码、丢失等现象改进不少。

（大家可以参考德劲DE-803的MP3，就是用2种芯片分2批生产的）35XX系列都是TA4的，大家可以放心购买。

再说下34XX和35XX的区别：省电、7彩背光、USB速度……而后面2位数字，应该是音质等效果，比如3501的音质就没3420的好。

偶个人觉得Sigmatel的录音确实是需要大大地改进了。

采用的是WAV波形格式，熟悉电脑的朋友肯定知道，这个是“无损录音”相当消耗内存空间，而闪存容量又小，128M的只能有大概8~12小时。

听音质，偶现在可以很肯定地听出来Sigmatel的风格了！Sigmatel给人的感觉……，呵呵，说不清楚，你自己听过就知道了~~！因为是单芯片设计，所以兼容性好，但是效能却没双芯片互补的好~但是经济嘛！偶手头的资料，大概就这么多了，以后有了还会继续增加！网友山海梦龙：SIGMATEL的芯片，开始时我觉得确实是便宜没好货：返修高、音质差、电流声、声音小……，但随着各厂商开发程度的深入，返修率逐渐低了下来，在音质表现上，也出现了象IAUDIO4（JNCSSF-800）这样化腐朽为神奇的代表产品。

声情并茂的电子贺卡逢年过节，或是亲朋好友的生日佳期，人们往往喜欢送上一张精美的贺卡，以表达自己的良好祝愿。

但是，再精美的贺卡，也只能依靠文字来表述心意，使人总会感到有那么一点遗憾。

前几年市场流行的音乐贺卡，尽管能通过一段固有的乐曲和文字表达心迹，但仍然使人感到有点美中不足。

如果能将自己的亲口祝愿随贺卡送给亲朋好友那该多好！下面介绍的会说话的贺卡就能帮你实现这一愿望。

会说话的贺卡实物外形如图-1所示，其外观与一般的音乐贺卡相差无几，但它内置了电子录音机芯，能够将致卡人的贺词、敬语、恋爱情话等，以语音形式录入并长期保存，随听随放，这比起单纯的文字或图画来，又多了一份亲情。

这份礼物可谓“声情并茂，尽在其中”，是节日里送给你至爱亲朋的最佳礼物！图-1 会说话的贺卡外形图弄懂工作原理会说话的贺卡电路如图5-2所示，其核心器件是一块质优价廉的新型“傻瓜”式语音录放模块A。

由于A模块电路采用了独特的双向模拟I/O语音转录技术，所以可直接用扬声器B兼作话筒，从而简化了外围元器件。

这种语音录放模块之所以称为“傻瓜”，是因为厂家已经将必需的一些电阻器、电容器等焊接在了固化有大规模语音录放集成电路的小印制电路板上，用户只需外接上电池、扬声器和一录一放两个开关，便可构成最基本的应用电路，使用起来非常方便。

当按下录音开关SB的按键不松手（光敏电阻器RL不能感受到光线）时，语音录放模块A的录音控制端获得低电平触发信号，发光二极管VD点亮，表示电路进入录音状态。

这时，嘴对着扬声器B讲话，语音录放模块A即自动录入有关语音。

手松开录音开关SB的按键后，发光二极管VD熄灭，录音结束。

如果录音超过20s，则发光二极管VD自动熄灭，表示语音录满。

如对录音不满意，可以重新录制。

图-2 会说话的贺卡电路图图-3 需要准备的元器件实物外形图当此贺卡漂洋过海或经万水千山寄到收件人的手中时，他（她）只要打开贺卡，与语音录放模块A放音触发端相接的光敏电阻器RL 就会感受到环境自然光线而呈低电阻值，A的放音触发端获得低电平触发信号，A即自动循环输出内储的语音电信号，并驱动扬声器B直接发声，直到合上贺卡为止。

信息技术制作电子贺卡电子贺卡的制作与传统贺卡不同，它利用了信息技术的力量，为我们带来了更多的创作可能性和便利性。

本文将探讨如何利用信息技术制作电子贺卡，以及电子贺卡的优势和使用情景。

一、电子贺卡的制作过程1. 确定主题和目标：选择适合的场景和时机，明确贺卡的目的，如生日祝福、节日问候等。

2. 设计贺卡布局：根据主题和目标，选择合适的背景图案、颜色和字体，设计出贺卡的整体布局。

3. 添加动画和效果：利用信息技术工具，如Flash、Photoshop等，为贺卡添加特效和动画效果，增加吸引力。

4. 编辑音乐和音效：选择适合主题的音乐或音效，为贺卡增添趣味和喜庆感。

5. 调整尺寸和格式：根据使用平台的要求，调整贺卡的尺寸和格式，确保贺卡在各种设备上都能正常显示。

二、电子贺卡的优势1. 环保节约：与传统纸质贺卡相比，电子贺卡不需要纸张和印刷，减少了对自然资源的消耗。

2. 创意表达：通过信息技术的辅助，电子贺卡可以添加动画、音乐和效果，以更丰富多样的方式表达祝福和关怀。

3. 传递迅速：电子贺卡可以通过电子邮件、社交媒体等即时传递，降低了沟通的时空限制，让祝福能够第一时间到达接收者。

4. 互动性强：电子贺卡通常包含互动元素，如鼠标滚动、点击等，使接收者能够积极参与，增强了沟通的互动性。

5. 多样化选择：利用信息技术，我们可以制作各类不同风格和形式的电子贺卡，满足不同接收者的需求和喜好。

三、电子贺卡的使用情景1. 节日祝福：在传统节日如春节、圣诞节等，通过制作电子贺卡发送祝福，传递节日的喜庆和祝福。

2. 生日庆祝：制作个性化的生日贺卡，结合好友的喜好和回忆，表达对其的祝福和祝愿。

3. 婚庆纪念：制作精美的电子贺卡，记录和分享婚礼的美好瞬间，向亲友传递爱和祝福。

4. 感谢表达：利用电子贺卡向帮助和支持过自己的人表达感谢之情，传递真挚的心意。

5. 商务场景：在商务交流中，利用电子贺卡向合作伙伴、客户等发送问候和节日祝福，营造良好合作关系。

FM11RF088KBits EEPROM非接触式 射频卡芯片功能说明书2008. 5本资料是为了让用户根据用途选择合适的上海复旦微电子股份有限公司（以下简称复旦微电子）的产品而提供的参考资料，不转让属于复旦微电子或者第三者所有的知识产权以及其他权利的许可。

在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。

由于本资料所记载的信息而引起的损害、责任问题或者其他损失，复旦微电子将不承担责任。

复旦微电子的产品不用于化学、救生及生命维持系统。

未经复旦微电子的许可，不得翻印或者复制全部或部分本资料的内容。

今后日常的产品更新会在适当的时候发布，恕不另行通知。

在购买本资料所记载的产品时，请预先向复旦微电子在当地的销售办事处确认最新信息，并请您通过各种方式关注复旦微电子公布的信息，包括复旦微电子的网站(/)。

如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复旦微电子股份有限公司在当地的销售办事处联系。

商标上海复旦微电子股份有限公司的公司名称、徽标以及“复旦”徽标均为上海复旦微电子股份有限公司及其分公司在中国的商标或注册商标。

上海复旦微电子股份有限公司在中国发布，版权所有。

目 录目录 (3)1. 产品特点 (4)2. 产品综述 (5)2.1. 产品简介 (5)2.2. 功能框图 (5)2.3. 引脚说明 (5)3. 指令集 (6)3.1. 指令代码 (6)3.2. 指令说明 (6)4. 卡与读写器之间交易流程 (7)4.1. 卡与读写器之间的交易流程图 (7)4.2. 交易流程说明 (8)5. 存储器的结构和访问条件 (9)6. 数据的完整性 (12)7. 保密性 (13)版本信息 (14)上海复旦微电子销售及服务网点 (15)1. 产品特点z非接触射频接口¾符合ISO/IEC 14443-A¾非接触的数据和能量传输（无需电源）¾工作频率：13.56MHz¾通讯波特率：106Kbit/s¾操作距离不小于100mm (和天线尺寸相关)¾半双工通讯方式¾加密算法符合M1标准¾典型处理时间：＜100msz EEPROM¾ 1024x8bit EEPROM 存储单元¾具有安全保护结构的16个独立的扇区，支持多种应用¾对存储单元的访问权限可由用户根据自身的要求灵活定义z高安全性¾三重防伪认证¾高度安全的数据通信¾对于使用分级密钥的系统，每个扇区都可拥有两套独立的密钥z算术功能：支持加减法运算z高可靠性¾写寿命：>100,000 次¾数据保存期：>10年2. 产品综述2.1. 产品简介FM11RF08是复旦微电子开发的第一个非接触卡芯片，该芯片容量为1K x 8Bits，符合ISO14443 -A国际标准，工作频率为13.56MHz，工作距离不小于10CM。

常用音乐IC电路一些常用音乐集成电路1. HY-1OO 系列音乐集成电路HY-1OO 系列音乐集成电路是一种大规模CMOS 集成电路。

该电路将包括前置放大器和功率放大器在内的所有电路用CMOS 技术集成在一块25mm * 15mm的印制电路板上，在芯片上已焊接有一个68k的电阻，如图所示。

HY-100 系列音乐集成电路具有驱动能力大和输出端运用灵活的特点，其中⑤脚为功率输出端，能直接驱动扬声器。

它的③、④脚是前置放大器输出端，可用于推动压电蜂鸣器工作或推动半导体三极管。

HY-100 系列音乐集成电路是一个可以用作门铃的电路，当用正脉冲触发②脚触发端时，它便会自动演奏长约乐曲。

上图所示是HY-100 系列音乐集成电路的应用电路，其中图(a) 所示电路是直接驱动扬声器的一种门铃电路，只要按动按钮开关S ，便可触发电路工作。

图(b) 所示电路是用压电陶瓷片作为发声元件的门铃电路，由于压电陶瓷片推动电压低，没有必要使用电路的功放级，故将压电蜂鸣器接在了IC 的③、④脚。

图(c) 所示电路是同时驱动扬声器和发光二极管的音乐门铃电路，发光二极管VD可随音乐旋律发光。

2. KD-156 音乐集成电路KD-156 音乐集成电路可发出"叮咚"及鸟鸣两种声响，音响纯正悦耳，是用来制作电子门铃的专用集成电路。

用KD-156集成电路制作的电子门铃电路，如下图所示。

图中的A 、B 端为两个触发信号输入端， A为正脉冲触发端， B为负脉冲触发端。

S1为按钮开关，S2为选择开关。

当S2 置于图示位置时，按动S1时A端和电源正极接通，IC被触发后输出鸟鸣信号，经VT1放大后推动扬声器发出鸟鸣声。

若将S2 拨向另一选择位置，在按动S1时，B端则和电源的负极接通，即获得负脉冲触发信号，在触发信号的作用下，扬声器可发出两声"叮咚"声响。

3. HY 系列音乐集成电路HY 系列音乐集成电路受触发后立即会输出音乐信号，奏鸣时间为20s。
