汽车电器与电子控制技术》课程教学大纲版本号：020232026课程英文名称：AutomotiveElectronicsandElectronicControlTechnology课程总学时：40讲课：32实验：8上机：适用专业：车辆工程、交通运输大纲编写（修订）时间：2017.5一、大纲使用说明（一）课程的地位及教学目标本课程为理论性兼有实践性的专业课程，是车辆工程专业、能源与动力工程学生学习汽车维修工程、内燃机电子控制技术的基础。
通过本课程的学习，可以使学生掌握汽车电子技术的基本理论、机构和应用，适应社会和行业的要求，为从事汽车电器与电子技术和汽车整车设计的研究、教学和实践应用奠定基础。
逐渐培养学生形成独立思考的学习习惯和工程人员严谨认真的工作作风。
使学生基本掌握汽车电器设备结构、原理和应用，掌握汽车现代电子控制系统的基本理论、结构原理和简单的检测方法及手段，培养电路分析的能力。
（二）知识、能力及技能方面的基本要求1、了解汽车与电子技术发展的关系，掌握电子控制系统的组成和基本工作原理，了解电子控制系统的共性和汽车电子控制系统的特点。
2、掌握发动机电子控制燃油供给系统的结构、原理和应用，掌握不同机构和类型的燃油供给系统的特点和工作方式，了解部分典型结构的结构和工作原理。
3、掌握汽车点火系统的分类、结构和原理，了解传统点火系统和现代电子点火系统中主要零部件的结构及工作原理。
4、掌握电子控制汽车制动防抱死系统基础理论和基本原理，了解典型防抱死系统的结构和工作方式，掌握简单的制动效能的计算。
5、掌握汽车驱动控制的基本原理和控制方法，了解汽车驱动系统与电子控制汽车制动防抱死系统相比较各自的特点。
6、掌握汽车自动变速器的分类、结构和原理，了解液力变矩器、行星齿轮变速器、电子控制机构的结构、作用和特点，可以进行简单的性能分析。
7、了解汽车空调、安全气囊、导航系统等汽车电子控制辅助系统的结构和基本原理，及辅助系统的使用对汽车主要性能的影响。

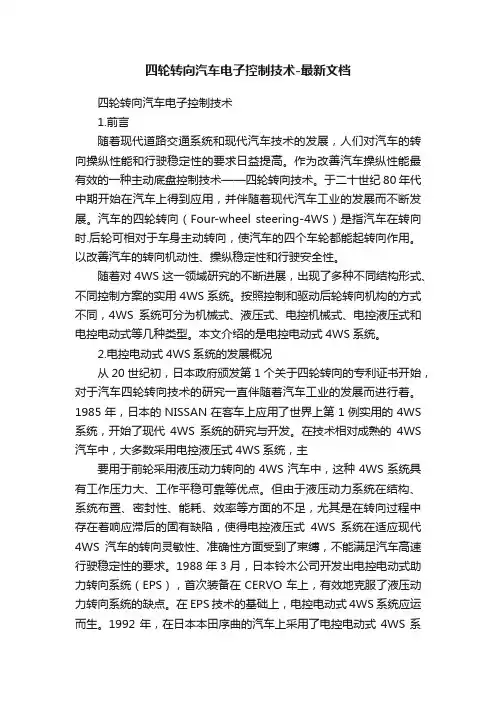

四轮转向汽车电子控制技术-最新文档四轮转向汽车电子控制技术1.前言随着现代道路交通系统和现代汽车技术的发展，人们对汽车的转向操纵性能和行驶稳定性的要求日益提高。
作为改善汽车操纵性能最有效的一种主动底盘控制技术——四轮转向技术。
于二十世纪80年代中期开始在汽车上得到应用，并伴随着现代汽车工业的发展而不断发展。
汽车的四轮转向（Four-wheel steering-4WS）是指汽车在转向时.后轮可相对于车身主动转向，使汽车的四个车轮都能起转向作用。
以改善汽车的转向机动性、操纵稳定性和行驶安全性。
随着对4WS这一领域研究的不断进展，出现了多种不同结构形式、不同控制方案的实用4WS系统。
按照控制和驱动后轮转向机构的方式不同，4WS系统可分为机械式、液压式、电控机械式、电控液压式和电控电动式等几种类型。
本文介绍的是电控电动式4WS系统。
2.电控电动式4WS系统的发展概况从20世纪初，日本政府颁发第1个关于四轮转向的专利证书开始，对于汽车四轮转向技术的研究一直伴随着汽车工业的发展而进行着。
1985年，日本的NISSAN在客车上应用了世界上第1例实用的4WS 系统，开始了现代4WS系统的研究与开发。
在技术相对成熟的4WS 汽车中，大多数采用电控液压式4WS系统，主要用于前轮采用液压动力转向的4WS汽车中，这种4WS系统具有工作压力大、工作平稳可靠等优点。
但由于液压动力系统在结构、系统布置、密封性、能耗、效率等方面的不足，尤其是在转向过程中存在着响应滞后的固有缺陷，使得电控液压式4WS系统在适应现代4WS汽车的转向灵敏性、准确性方面受到了束缚，不能满足汽车高速行驶稳定性的要求。
1988年3月，日本铃木公司开发出电控电动式助力转向系统（EPS），首次装备在CERVO车上，有效地克服了液压动力转向系统的缺点。
在EPS技术的基础上，电控电动式4WS系统应运而生。
1992年，在日本本田序曲的汽车上采用了电控电动式4WS系统。
第六章电控动力转向与四轮转向系统一、教学目的和基本要求通过此章内容的教学，让学生了解对转向系统的要求和动力转向系统分类；掌握传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理；了解四轮转向控制系统（4WS）的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。
二、教学内容及课时安排第一节概述理论教学：1学时。
第二节液压式电控动力转向系统理论教学：2学时。
第三节电动式电控动力转向系统理论教学：2学时；电控动力转向的拆检实践技能：4学时。
第四节四轮转向控制系统理论教学：1学时。
三、教学重点及难点重点：传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理。
难点：四轮转向控制系统（4WS）车的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。
四、教学基本方法和教学过程此内容采用理实一体化教学方法，对动力转向系统的结构与工作原理内容的授课采用先理论后实践的方法。
五、作业1．液压式电控动力转向系统工作原理2．电动式电控动力转向系统的结构与工作原理3．四轮转向控制系统（4WS）车的转向特性4．四轮转向控制系统转向角比例控制及横摆角速度比例控制系统的组成第六章电控动力转向与四轮转向系统第一节概述一、对转向系统的要求二、动力转向系统的分类机械转向系统按转向的能源不同动力转向系统传统动力转向系统：设计缺陷按控制方式不同电子控制转向系统：EPS三、传统动力转向系统的结构与工作原理1. 传统液压动力转向系统传统液压动力转向系统的组成，如图7-1所示。
Array⑴转向液压泵⑵转向动力缸⑶转向控制阀2.传统液压动力转向系统结构形式分开式——转向器、转向动力缸和转向控制阀三者分开布置半分开式——是将转向动力缸和转向控制阀组合制成整体整体式——将转向控制阀、转向动力缸和机械转向器三者组合成一个整体⑵整体式和半分开式按照转向控制阀的形式不同可分为：滑阀式瓣阀式转阀式3.整体式液压动力转向系统的结构和工作原理⑴整体滑阀式液压动力转向系统液压动力转向系统的组成如图7-3所示。
