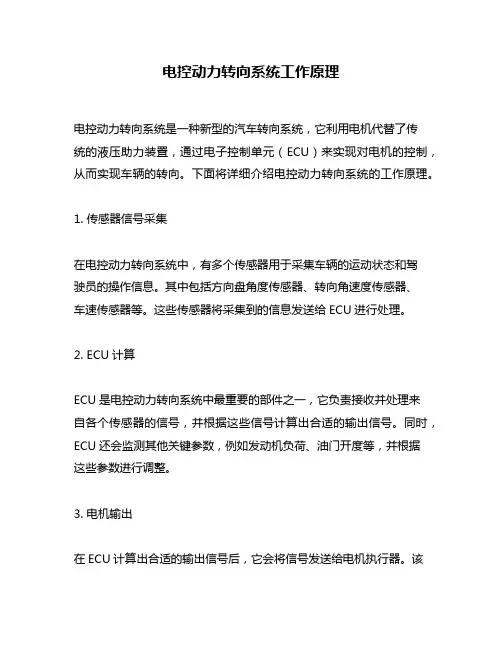

电控动力转向系统工作原理电控动力转向系统是一种新型的汽车转向系统，它利用电机代替了传统的液压助力装置，通过电子控制单元（ECU）来实现对电机的控制，从而实现车辆的转向。
下面将详细介绍电控动力转向系统的工作原理。
1. 传感器信号采集在电控动力转向系统中，有多个传感器用于采集车辆的运动状态和驾驶员的操作信息。
其中包括方向盘角度传感器、转向角速度传感器、车速传感器等。
这些传感器将采集到的信息发送给ECU进行处理。
2. ECU计算ECU是电控动力转向系统中最重要的部件之一，它负责接收并处理来自各个传感器的信号，并根据这些信号计算出合适的输出信号。
同时，ECU还会监测其他关键参数，例如发动机负荷、油门开度等，并根据这些参数进行调整。
3. 电机输出在ECU计算出合适的输出信号后，它会将信号发送给电机执行器。
该执行器会根据接收到的信号来调整电机输出功率和方向，并通过齿轮箱将输出功率传递给转向机构。
4. 转向机构转向机构是电控动力转向系统中的另一个重要部件，它将电机输出的能量转换为车辆的转向力。
在传统液压助力转向系统中，液压助力缸通过油液流动来产生转向力，而在电控动力转向系统中，电机通过齿轮箱驱动齿轮来产生转向力。
这种方式可以实现更加精确和高效的转向。
5. 驾驶员操作最后一个环节是驾驶员的操作。
当驾驶员通过方向盘输入指令时，方向盘角度传感器会采集到这个信号，并将其发送给ECU进行处理。
ECU会根据这个信号计算出合适的输出信号，并将其发送给电机执行器，从而实现车辆的转向。
综上所述，电控动力转向系统是一种利用电机代替液压助力装置的新型汽车转向系统。
它利用传感器采集车辆状态和驾驶员操作信息，并通过ECU计算出合适的输出信号，然后通过电机执行器和齿轮箱将输出功率传递给转向机构，从而实现车辆的精确和高效的转向。
Electronic Power Steering System
(EPS)
随着社会的进步，人们希望通过各种最先进的
技术对汽车系统的改进和升级，使其更方便、更安全。
其中，电子控制动力转向系统（ElectronicPowerSteeringSystem，简称EPS），
就是广泛用于轿车、SUV、皮卡和卡车上的一款转向
系统。
电子控制动力转向系统是将汽车原有的液压动
力转向系统（HydraulicPowerSteering System，HPS）和电子技术有机结合，提高汽车转向系统的整体性
能的一项新技术。
EPS系统包括机械和电子系统的
组件，如电动助力位置传感器（EPAS）、转向柱、电
动控制单元（ECU）、电动控制阀、电动控制减速器（DCM）、电机和电池等。
EPS系统的优越性体现在：
（1）性能可靠：EPS系统能够自动感知汽车的
动态状态，根据不同条件自动调节转向角度，使制
动更迅速，操控更轻松，安全可靠；
（2）节能高效：EPS系统采用电动控制，避免了发动机和泵的消耗，不仅减少了发动机的油耗，而且还提高了发动机的燃油效率；
（3）轻巧紧凑：EPS系统采用先进的传感器和电动机，不仅轻巧紧凑，还可以广泛用于不同类型的汽车；
（4）舒适性强：EPS系统可自动施加力度，使转弯操控较轻松，实现汽车舒适和便捷的行车；
（5）安全可靠：EPS系统可以自动改变操控力度，使汽车行驶稳定，有利于行人和车辆的安全。
电子控制动力转向系统的出现，不仅使得车辆的操控变得轻松，而且可以更有效地提升汽车的整体性能，备受购车者和车主的欢迎。
电控电动助力转向系统实训电控电动助力转向系统是一种应用于汽车转向系统的技术，它通过电子控制单元（ECU）和电动助力转向器件实现对车辆转向的辅助控制。
本文将介绍电控电动助力转向系统的原理、结构和工作方式。
一、电控电动助力转向系统的原理电控电动助力转向系统是利用电动助力转向器件辅助传统机械液压转向系统，实现对车辆转向力的控制。
它通过ECU对车辆转向的需求进行感知，并通过控制电动助力转向器件提供相应的助力。
二、电控电动助力转向系统的结构电控电动助力转向系统主要由以下几个部分组成：1. 电动助力转向器件：包括电动助力转向电机和传感器等组件。
电动助力转向电机负责提供转向助力，传感器负责感知车辆转向的需求。
2. 电子控制单元（ECU）：负责控制电动助力转向器件的工作，实现对车辆转向的辅助控制。
ECU通过接收传感器信号，对电动助力转向电机进行控制，提供相应的转向助力。
3. 转向角传感器：用于感知车辆转向的角度，将转向角信号传输给ECU。
4. 转向力传感器：用于感知车辆转向时需要施加的力，将转向力信号传输给ECU。
三、电控电动助力转向系统的工作方式电控电动助力转向系统的工作方式如下：1. 系统初始化：当车辆点火后，ECU进行自检，并将电动助力转向器件初始化为初始位置。
2. 转向需求感知：当驾驶员转动方向盘时，转向角传感器感知到转向角度的变化，并将信号传输给ECU。
3. 助力输出计算：ECU根据转向角度信号和其他传感器的信号，计算出所需要施加的转向助力。
4. 助力输出控制：ECU通过控制电动助力转向电机的转动，实现对转向助力的输出。
根据转向角度的变化和转向力的大小，电动助力转向电机提供相应的转向助力。
5. 助力调节和补偿：ECU对转向助力进行调节和补偿，以满足不同驾驶条件和需求。
6. 助力结束控制：当驾驶员转动方向盘回到初始位置或转向动作结束时，ECU停止对电动助力转向电机的控制，助力输出结束。
电控电动助力转向系统的优势在于提供了更加舒适和精确的转向操控感受。

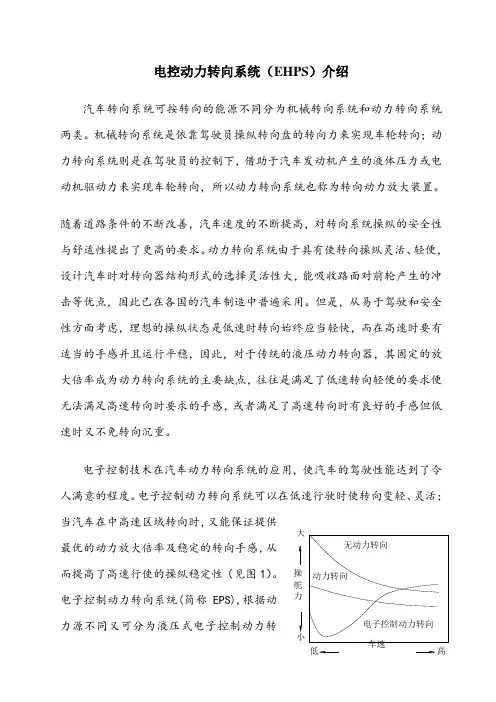

电控动力转向系统（EHPS ）介绍汽车转向系统可按转向的能源不同分为机械转向系统和动力转向系统两类。
机械转向系统是依靠驾驶员操纵转向盘的转向力来实现车轮转向；动力转向系统则是在驾驶员的控制下，借助于汽车发动机产生的液体压力或电动机驱动力来实现车轮转向，所以动力转向系统也称为转向动力放大装置。
随着道路条件的不断改善，汽车速度的不断提高，对转向系统操纵的安全性与舒适性提出了更高的要求。
动力转向系统由于具有使转向操纵灵活、轻便，设计汽车时对转向器结构形式的选择灵活性大，能吸收路面对前轮产生的冲击等优点，因此已在各国的汽车制造中普遍采用。
但是，从易于驾驶和安全性方面考虑，理想的操纵状态是低速时转向始终应当轻快，而在高速时要有适当的手感并且运行平稳，因此，对于传统的液压动力转向器，其固定的放大倍率成为动力转向系统的主要缺点，往往是满足了低速转向轻便的要求便无法满足高速转向时要求的手感，或者满足了高速转向时有良好的手感但低速时又不免转向沉重。
人满意的程度。
电子控制动力转向系统(向系统（液压式EPS，又作EHPS）和电动式电子控制动力转向系统（电动式EPS）。
EHPS是在传统的液压动力转向系统的基础上增设了控制液体流量的电磁阀、车速传感器和电子控制单元等装置构成的，电子控制单元根据检测到的车速信号，控制电磁阀的开度，使转向动力放大倍率实现连续可调，从而满足高、低速时的转向助力要求。
电动式EPS则是利用直流电动机作为动力源，电子控制单元根据转向参数和车速信号，控制电机输出扭矩。
电动机的输出扭矩经由电磁离合器通过减速机构减速增扭后，加在汽车的转向机构上，使之得到一个与工况相适应的转向作用力。
EHPS从控制方式可以分为以下几种类型：中，第（1）种和第（2）种类型是EHPS发展初期的控制方式，主要的控制目标都是将系统中的动力泄荷掉一部分以实现高速时减小助力，但这样做的弊病就是浪费了动力，不利于车辆省油，而且，还有急转弯反应迟钝的缺点，需要安装特别装置才能解决，现在已很少采用。
电子控制转向系统的结构与工作原理摘要：为了使汽车在低速行驶时能轻松的操作方向盘，使方向改变，提高使用性能。
现在汽车都装有电子控制转向系统。
因此，对其电子控制转向系统的结构以及工作原理变得至关重要。
文章对其结构和工作原理作了论述。
关键词：结构,工作原理。
前言：随着人们的生活水平提高和汽车工业的不断发展，人们对汽车的操作稳定和舒适性的要求越来越高。
电子控制转向系统的诞生使得在驾驶时更加稳定和舒适，得到了广大群众的好评。
随它在汽车上的广泛应用，也为汽车修理行业带来了无限商机。
本文从结构和工作原理入手作了详细地介绍。
正文：1. 电子控制转向系统1.1 概述1.2 电子控制转向系统的结构与工作原理1.1 概述汽车转向系同可按转向的能源不同分为机械转向系统和动力转向系统两类。
机械转向系统是依靠驾驶员操作转向盘的转向力来实现车轮转向；动力转向系统则是在驾驶员元的控制下，借助于汽车发动机产生的液体压力或电机驱动力来实现车转向。
所以动力转向系统也称为转向动力放大器装置。
但是，具有固定放大倍率的动力转向系统的缺点是：如果所设计的固定放大倍率的动力转向系统是为了减小汽车在停车或低速行驶时状态下转动转向盘的力，则当汽车在高速行驶时，这一固定放大倍率的动力转向系统会使转动转向盘的力显得太小，不利于对高速行驶的汽车进行方向控制；反之，如果所设计的固定方的倍率的动力转向系统是为了增加汽车在高速行驶时的转向力，则当汽车停驶或低速行驶时,转动方向盘就会显得非常吃力。
电子控制技术在汽车动力转向系统的应用，使汽车驾驶性能达到令人满意的程度。
电子控制动力转向系统在低速行驶时刻是转向轻便，灵活；当汽车在高速区域行驶时，又能保证提供最优的放大倍率和稳定的转向手感，从而提高了高速行驶的稳定性。
液压动力转向系统，存在制造工艺复杂，易漏油，对密封要求严格，维修保养困难等缺点。
同时随着人们对轿车的经济性，环保，主动安全新的日益重视，以及低排放汽车（LEV)，混合动力汽车（HEV），燃料电池汽车（FCEV）电动汽车（EV）四大“EV”的长足发展，电子控制技术在汽车上得到广泛应用。
