上海永大日立电梯按键的使用方法 (1)

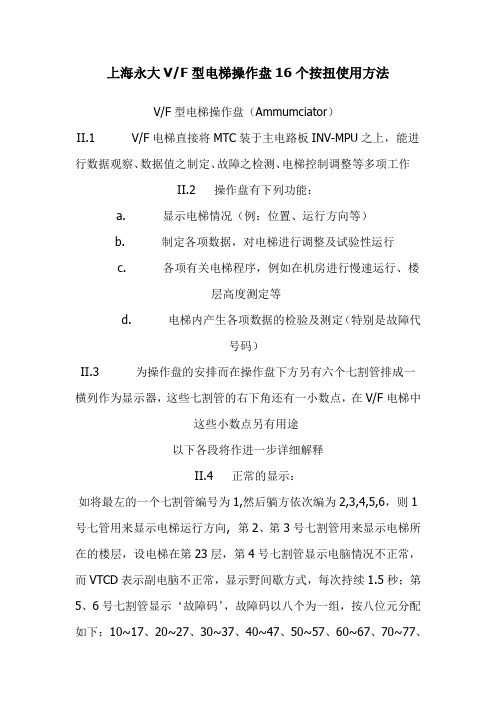

上海永大V/F型电梯操作盘16个按扭使用方法V/F型电梯操作盘（Ammumciator）II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能：a. 显示电梯情况（例：位置、运行方向等）b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码）II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障II.5 操作方法：首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入（例如模式数为3，按‘3’键即可），接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由（5）、（6）两个七割管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。

日立电梯HGP主板上按键功能说明小键盘功能列表状态号和功能MODE 0 SET 缺省模式，显示楼层，设为此模式可以清除其他模式的设定MODE 1 SET 电梯状态显示模式,在此状态下可以按INC键进入I/O口查看模式，该状态下可显示19组电梯状态MODE 2 SET 层高测定模式MODE 3 SET 机房检修模式MODE 4 SET 清除当前显示故障记录, 此模式在1.5秒后会自动清除MODE 5 SET 禁止超载检测模式MODE 6 SET 查看主微机故障列表，同时可在此操作清除内部所有故障记录表各状态解释1）MODE 0 SET电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。

当系统只有变频器类故障时，变频器类故障码（E101～E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010～E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101～E140）、控制系统类故障码（E010～E094）与层楼位置交替显示。

当同一类故障（变频器类、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。

2）MODE 1 SET该状态下可显示电梯的19个基本状态，并且可以查看18组I/O 信号子状态。

进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。

在基本状态下按INC/ST键，则进入查看18组I/O信号子状态。

此时LED0显示的是子状态的组号，共有18组，可按INC/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H、基本状态、0、1、2、3…依次循环变化显示。

其中B～E组还分别有6个子组，序号是0～5，当进入B～E组的显示后，LED0就会交替显示组号和子组号，如B_0组，则LED0交替显示B和0，在有子组号显示的情况下每按一次SET键，子组号就会加1，到子组号5以后回循环回0。

日立电梯NPH系列小键盘使用说明1 硬件介绍在 FMT 板的右上角，有三个按钮和两个 7 段码显示，称之为小键盘。

通过小键盘，可以方便地在机房对电梯进行一些操作。

小键盘外观图如图二所示：对应图中左中右三个键，分别定义为 MODE、INC/ST、SET 键。

2 一般操作为了区别各个状态，定义 10 个状态号，分别为 0、1、2、3、4、8、11、13、14、15。

各状态对应的功能见表二。

在任何状态下，按下 MODE 键，显示的就是当前状态的状态号。

要进入某个状态时，先按下 MODE 键，然后用 INC/ST 键调状态号，这时的 LED 按照 0、1、2、3、4、8、11、13、14、15、0、1、2…依次向后变化显示。

调到需要进入的状态号功能MODE 0 SET 显示楼层MODE 1 SET 显示状态MODE 2 SET 显示故障码MODE 3 SET 慢车（机房检修）MODE 4 SET 置故障检查标记MODE 8 SET 门止动功能MODE 11 SET 层高测定MODE 13 SET 消除 110％开关MODE 14 SET SDS 开关测试MODE 15 SET 专用序号段码号显示状态1 A1 机房检修2 B1 轿顶检修3 C1 平层信号4 D1 安全回路5 E1 电梯有故障6 F1 轿内检修7 G1 层高测定8 A2 自救运行9 B2 专用功能10 C2 SDS 开关测试11 D2 110%开关取消12 E2 门止动13 F2 停电自救14 G2 消防状态号后，按下 SET 键即可进入该状态。

3 各状态解释1）MODE 0 SET在该状态时，层楼位置和电梯运行状态交替显示。

电梯运行状态，左边 LED显示的是一些特殊的运行模式，参考表三的 1～7 项及图三定义的两个七段码。

右边 LED 显示的是电梯的运行方式。

另外，MODE 0 SET 还对门止动、消除 110％开关测试、SDS 开关测试、专用等功能进行复位。

永大日立按键解释MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。

详细的故障代码请看我的另外一篇资料。

MODE 3：意义：机房检修运行操作步骤：1、按MODE 键2、按3 键3、按SET 键，此时电梯已处于机房检修运行状态4、可按“7 ”，电梯检修上行；按“4”，电梯检修下行；5、返回正常运转的方法，按MODE 键，再按0 键，再按SET 键，电梯既返回正常运行。

备注：需要所有安全回路有效时才有效。

MODE 4 意义：登记最底层呼梯信号操作步骤：1、按MODE 键2、按4 键3、按SET 键。

MODE5 意义：登记中间层呼梯信号操作步骤：1、按MODE 键2、按5 键3、按SET 键。

MODE 6 意义：登记某一层呼梯信号操作步骤：1、按MODE 键2、按6 键3、按SET 键。

4、输入需要选定的楼层数5、按SET 键MODE 7 意义：登记最顶层呼梯信号操作步骤：1、按MODE 键2、按7 键3、按SET 键。

MODE 11：意义：测定层高（楼层自学习）操作步骤：1、确定DLS 、XFML 、XSDSD1 信号正常2、DIP SWITCH 1，PIN 1 置于ON3、按MODE 键4、输入115、按START 键，直至电梯启动6、层高测定完毕后，按RESET7、DIP SWITCH 1，PIN 1 置于OFFMODE 13 意义：载重110% 检测无效操作步骤：1、按MODE 键2、按13 键3、按SET 键。

备注：1、轿厢内保守SW 处于正常时才有效；2、一次启动后自动RESET；MODE 14 意义：SDS ON 测试操作步骤：1、按MODE 键2、按14 键3、按SET 键。

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法：1. 机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。

永大日立NTVF 技术培训之二-----主控板菜单操作一、按键布局ANN KEY 有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE 的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、DA TE 检索。

按键的布局如下图：二、LED 指示器及定义三、ANN 模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110% 检测无效14 SDS 试验15161718192021 记忆呼梯登记运转22 主MICON 资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度2829303233 从MICON 资料更改及读取34 负载0% 设定35 负载100% 设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM 资料47 读取烧录从MICON EEPROM 资料484950 ACD 运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR 显示16 进制686970717274757677 楼层参数清除7879EE 主MICON 参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。

⽇⽴电梯HGP主板⼩按键功能详细说明默者⼩键盘功能列表状态号和功能MODE 0 SET 缺省模式，显⽰楼层，设为此模式可以清除其他模式的设定MODE 1 SET 电梯状态显⽰模式,在此状态下可以按INC键进⼊I/O⼝查看模式，该状态下可显⽰19组电梯状态MODE 2 SET 层⾼测定模式MODE 3 SET 机房检修模式MODE 4 SET 清除当前显⽰故障记录, 此模式在1.5秒后会⾃动清除MODE 5 SET 禁⽌超载检测模式MODE 6 SET 查看主微机故障列表，同时可在此操作清除内部所有故障记录表各状态解释1）MODE 0 SET电梯正常运⾏时（⽆故障），3个LED显⽰运⾏⽅向和层楼位置，其中LED0显⽰的是电梯的运⾏⽅向（表⽰⽅式与FMT板⼀致），LED1和LED2显⽰电梯层楼位置。

当系统只有变频器类故障时，变频器类故障码（E101～E140）与层楼位置交替显⽰；当系统只有控制系统类故障时，控制系统类故障码（E010～E094）与层楼位置交替显⽰；当系统既有变频器类故障⼜有控制系统类故障时，变频器类故障码（E101～E140）、控制系统类故障码（E010～E094）与层楼位置交替显⽰。

当同⼀类故障（变频器类、控制系统类）有⼏个故障同时存在时，只显⽰故障码排在前⾯的⼀个故障，当最前⾯的故障消除后，再显⽰排在下⾯的故障。

2）MODE 1 SET该状态下可显⽰电梯的19个基本状态，并且可以查看18组I/O信号⼦状态。

进⼊该状态后（MODE 1 SET），三个LED显⽰的是电梯的基本状态，其具体意义请参看下表（电梯运⾏基本状态显⽰定义表）。

在基本状态下按INC/ST键，则进⼊查看18组I/O信号⼦状态。

此时LED0显⽰的是⼦状态的组号，共有18组，可按INC/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H、基本状态、0、1、2、3…依次循环变化显⽰。

V/F型电梯操作盘（Ammumciator）II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能：a. 显示电梯情况（例：位置、运行方向等）b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码）II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障II.5 操作方法：首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入（例如模式数为3，按‘3’键即可），接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由（5）、（6）两个七割管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。

MODE 2 故障码查询和清除故障：在操作器上先按下MODE 会显示 ：MODE 02 ,这时按下 ENTER就进入故障码读取和故障清除，TCD 表示故障码 TIME 表示故障发生的次数，通过↑来查询故障履历，直到↑操作TCD显示99时，其所对应的是电梯最终故障代码。

在按 E SC2次来清除电梯故障，如电梯故障排除，通过这个键即可恢复电梯，如故障未排除是无法清除故障的。

MODE 3 电梯主板慢车功能：本功能是永大在主板程序内设置，如果永大主板程序开放了这个功能，在操作器上先按下MODE ,将主板上的02 改成03后按ENTER,通过上下箭头来控制检修慢车上行和慢车下行。

MODE 4 最下阶叫车：电梯在正常状态下，且不再最下阶，通过MODE 02 改成 04 ENTER来最下阶叫车。

MODE 5 中间阶叫车 原理同上MODE 7 最高阶叫车 原理同上MODE 11 阶高测定：首先要保证电梯为正常状态，并轿厢已经撞到底坑DLS（下限位）开关，主板上SW1开关的 1.4拨向ON状态，（我们一般都是全部拨），然后通过MODE02改11后，长按ENTER ，等电梯开关门后，并自动慢车上行后，方可松手，等电梯慢车到达最高阶后停止，此时主板会显示WRITING 英文，3秒后主板显示回复正常，电梯无东西，阶高成功，如果电梯慢车自动下行，或者无WRITING字样，均表示测定不成功。

MODE 22 主CPU参数查询：MODE 27 电梯速度查询：MODE 28 电梯当前载重查询；MODE 33 副CPU参数查询与更改MODE 34 空载0%设定首先保证电梯内无人员，然后将控制柜上急停开关拍下，将主板上的SW1开关全部拨向右边，按MODE 34 ENTER ,主板显示PASS，说明控制设定成功，反之不成功。

MODE 35 满载100%设定首先保证电梯内无人员，然后将控制柜上急停开关拍下，将主板上的SW1开关全部拨向右边，将电梯载重加载的规定值，然后主板上MODE 35ENTER，主板显示PASS，说明设定成功，反之不成功。
