永大日立电梯调试说明书.docx

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101OP5 OP6附图一、附图二、。

永大电梯调试资料:日立NPH电梯资料MODE 0 SET在该状态时,层楼位置和电梯运行状态交替显示。

电梯运行状态,左边LED 显示的是一些特殊的运行模式, MODE 0 SET还对门止动、消除110%开关测试、SDS开关测试、专用等功能进行复位。

2)MODE 1 SET3)MODE 2 SET故障码和故障排列位置交替显示。

为避免两者显示混淆,将排列位置按A1~A9,b0~b9,C0~C9,d0~d2显示。

用INC/ST键,可以对排列位置循环向后增加;用SET键,可以对排列位置循环向前减少。

4)MODE 3 SET机房检修。

按住INC/ST键,则检修上行,按住SET键,则检修下行。

这时LED的显示同0状态时的显示。

5)MODE 4 SET置故障检查标志。

执行一次后,自动消除该功能。

6)MODE 8 SET门止动功能。

在快车状态下,进入该状态,门停止开关。

这时显示的内容同0状态时的显示。

要取消该功能时,可以进入MODE 0 SET,或者将电梯置于非正常服务状态,如检修等。

7)MODE 11 SET层高测定功能。

进入该状态后,并且电梯在最低层时,按住INC/ST键直到电梯关门起动,层高测定开始,显示同0状态。

退出该状态时,取消层高测定功能。

8)MODE 13 SET取消110%开关保护测试,快车状态下有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能,要再进行一次取消110%开关测试,需要重新操作MODE 13 SET。

可以用MODE 0 SET来取消该功能。

9)MODE 14 SETSDS开关测试,快车状态有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能,要再进行一次取消SDS开关测试,需要重新操作MODE 14 SET。

可以用MODE 0 SET来取消该功能。

10)MODE 15 SET 专用功能,只在快车状态有效。

显示的内容与0状态相同。

输入层楼信号后,按住INC/ST或轿内关门按钮,可使电梯关门运行,功能与一般的专用功能一样。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101技术文件上海永大电梯设备有限公司版次第1.0版编号IS-2208 e’NT调试作业资料页次20 附图一、附图二、技术文件上海永大电梯设备有限公司版次第1.1版。

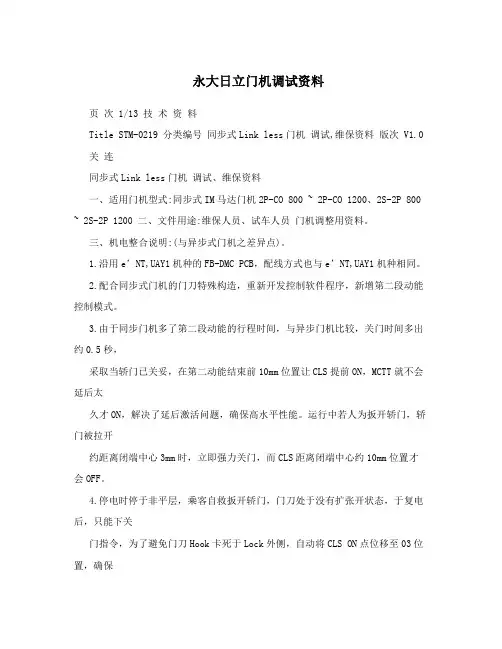

永大日立门机调试资料页次 1/13 技术资料Title STM-0219 分类编号同步式Link less门机调试,维保资料版次 V1.0 关连同步式Link less门机调试、维保资料一、适用门机型式:同步式IM马达门机2P-CO 800 ~ 2P-CO 1200、2S-2P 800 ~ 2S-2P 1200 二、文件用途:维保人员、试车人员门机调整用资料。

三、机电整合说明:(与异步式门机之差异点)。

1.沿用e’NT,UAY1机种的FB-DMC PCB，配线方式也与e’NT,UAY1机种相同。

2.配合同步式门机的门刀特殊构造，重新开发控制软件程序，新增第二段动能控制模式。

3.由于同步门机多了第二段动能的行程时间，与异步门机比较，关门时间多出约0.5秒，采取当轿门已关妥，在第二动能结束前10mm位置让CLS提前ON，MCTT就不会延后太久才ON，解决了延后激活问题，确保高水平性能。

运行中若人为扳开轿门，轿门被拉开约距离闭端中心3mm时，立即强力关门，而CLS距离闭端中心约10mm位置才会OFF。

4.停电时停于非平层，乘客自救扳开轿门，门刀处于没有扩张开状态，于复电后，只能下关门指令，为了避免门刀Hook卡死于Lock外侧，自动将CLS ON点位移至03位置，确保轿门能完全关闭，且此时之电动关门力加大为20Kg以下，确保Hook能突破入刀阻碍。

四、同步式门机的特色:(与异步式门机之差异点)1.新开发的Link less Synchronous Dr M/C(同步式门机)机械结构，轿门侧的门刀紧紧带动层门，直到层门全闭为止，层门完全不依靠自闭力来闭合。

因此即使刮大风、门槛积沙或门轨积尘等阻碍，门机也会企图将层门闭合，此类关不拢状况几乎不复存在，排除以往各种层门自闭力不足之故障。

若风阻非常大或异物卡于门槛，阻力超过正常关门力，若连续检出3次关门ORS动作时，接着关门速度降为一半以20Kg左右较大扭力企图将层门闭合。

永大日立电梯调试说明(总139页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5)…………………………………6～8…………………………………9～18.......................................19～21.......................................22～23 (23).......................................24～25.......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75.......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101附图一、附图二、e ’NT 调试作业资料。

永大日立电梯按键的使用方法说明永大日立电梯按键的使用方法说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34 .......................................35～36 (36).......................................36～38 .......................................38～40 (41) (42) (43) (43) (44).......................................45～51 .......................................52～70 .......................................70～74 .......................................74～75 .......................................75～76 .......................................77～79 (80) (81)…………………………………82～84 …………………………………另附…………………………………85～101OP5 OP6附图一、附图二、。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101OP5 OP6附图一、附图二、。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101附图一、附图二、。

一、’与差异对照表二、’系统构成图三、’的概要四、各板安装及工事配线确认五、各接地线连接取付实况六、及配线七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速进度调整二十、运转水平调整二十一、乘场及车厢楼层显示器之点检二十二、各楼层开关门进度调整二十三、系统二十四、制作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、作业注意事项二十九、电梯命名规则三十、最终故障发生进度三十一、码目录解说三十二、具体码三十三、连接器与端子说明…………………………………～……………………………………………………………………～…………………………………～…………………………………～…………………………………～……………………………………………………………………～…………………………………～…………………………………………………………………………………………………………………………………………～…………………………………～……………………………………………………………………～…………………………………～………………………………………………………………………………………………………………………………………………………………………………………………………………～…………………………………～…………………………………～…………………………………～…………………………………～…………………………………～………………………………………………………………………………………………………～…………………………………另附…………………………………～由可观看主位址$，代表本电梯为远隔监视系统所认定的远隔机编码器型式及马达型式设定用: 编码器型式设定: 编码器型式设定技术文件上海永大电梯设备有限公司版次第版编号’调试作业资料页次。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8.......................................9～18.......................................19～21.......................................22～23 (23).......................................24～25.......................................25～26 (27) (28) (29).......................................30～34 .......................................35～36 (36).......................................36～38 .......................................38～40 (41) (42) (43) (43) (44).......................................45～51 .......................................52～70 .......................................70～74 .......................................74～75.......................................75～76 .......................................77～79 (80) (81)…………………………………82～84 …………………………………另附…………………………………85～101OP5 OP6附图一、附图二、。

永⼤⽇⽴电梯菜单详解永⼤⽇⽴电梯模式详解MODE 详解设置操作步骤注释1 MODE－1－SET 电梯⾛⾏时间读出2 MODE－2－SET 读出故障码重复INC⾄99 逐条读出持续RESET 5秒清除故障码3 MODE－3－SET 机械室低速运⾏持续按7键低速向上持续按4键低速向下4 MODE－4－SET 机械室最下阶车厢登录5 MODE－5－SET 机械室中间阶车厢登录6 MODE－6－SET－楼层号－SET 机械室任意阶车厢登录7 MODE－7－SET 机械室最上阶车厢登录8 确定DLS,XFML,XSDSD1皆有⼒阶⾼测定运转DIP SWTCH1,PIN1 ONMODE－11－SET－RESET（⾄启动）－完成后RESETDIP SWTCH1,PIN1 OFF13 MODE－13－SET 载重110％检测⽆效（⾃动RESET）14 MODE－14－SET SDS ON测试（⾏⾛⼀次后⾃动恢复）21 MODE－21－SET 机械室叫车登录，连续运⾏⽤可重复操作MODE4,MODE5,MODE6,MODE7之功能22 MODE－22－SET－位址－SET主MICON记忆体DATA读出INC/DEC（累加/累减SHIFT键）相邻位址的DATA被读出A/D（ADDRESS/DATA切换显⽰）24 DIP SW1 PIN1 ON⾛⾏时间改写MODE－24－SET－欲改时间（⼗进制）－SET－MODE RESETDIP SW1 PIN1 OFF（位址累加/累减（INC/DEC）按SHIFT）25 MODE－25－SET 电梯⾏⾛次数读出26 DIP SW1 PIN1 ON⾛⾏次数改写MODE－26－SET－欲改次数（⼗进制）－SET －MODE RESETDIP SW1 PIN1 OFF(位址累加/累减（INC/DEC）按SHIFT)27 MODE－27－SET 显⽰⽬前的电梯速度33 DIP SW1 PIN1 ON更改或读取从MICON之EEPROM参数MODE－33－SET－**** SET(欲改资料的位址)－**SET(新资料位址)－INC/DEC－MODE RESET DIP SW1 PIN1 OFF FFB要OFF/ON⼀次34 将车厢内载重设定为0％ DIP SW1 PIN1 ON且切E.STOP 0%起到补偿MODE－34－SET DIP SW1 PIN OFF35 将车厢内载重设定为100％ DIP SW1 PIN1 ON 且切E.STOP 100%起到补偿MODE－35－SET DIP SW1 PIN1 OFF40 MODE－40－SET 显⽰此电梯的速度上限44 DIP SW1 PIN1 ON烧录主MICON EEPROMMODE－44－SETPC开始执⾏DOWNLOAD主MICON EEPROM模式DIP SW1 PIN1 OFF45 DIP SW1 PIN1 ON烧录从MICON EEPROMMODE-45-SETPC开始执⾏DOWNLOAD从MICON EEPROM模式DIP SW1 PIN1 OFF46 MODE-46-SET 读取主MICON EEPROMPC开始接收主MICON EEPROM资料47 MODE-47-SET 读取从MICON EEPROMPC开始接收从MICON EEPROM资料50 MODE-50-SET ACD运转⽅式许可码显⽰53 DIP SW1 PIN1 ON UP运转时着床⽔平调整，每增加0020H，Cage则升⾼1MM MODE-53-SET-欲更改参数-SET-MODE RESETDIP SW1 PIN1 OFF54 DIP SW1 PIN1 ON DOWN运转时着床⽔平调整，每增加0020H，Cage则下降1MM MODE-54-SET-欲更改参数-SET-MODE RESETDIP SW1 PIN1 OFF60 MODE-60-SET 时间显⽰（时，分，秒各两位）61 MODE-61-SET ⽇期显⽰（年，⽉，⽇各两位）62 DIP SW1 PIN1 ON标准时间设定（⼗进制）MODE-62-SET-欲设定时间-SET-MODE RESETDIP SW1 PIN1 OFF63 DIP SW1 PIN1 ON标准⽇期设定（⼗进制）MODE-63-SET-欲设定⽇期-SET-MODE RESETDIP SW1 PIN1 OFF65 MODE-65-RESET(5秒) ⾛⾏时间消除66 MODE-66-RESET(5秒) ⾛⾏次数消除77 E.STOP SW ON,DIP SW1 PIN1 ON阶⾼TABLE资料消除MODE-77-RESET(5秒)DIP SW1 PIN1 OFF,E.STOP OFFEE DIP SW1 PIN1 ON更改主MICON之EEPROM参数MODE-EE-SET-欲改资料的位址-SET-新资料-SET-INC/DEC-MODE RESETDIP SW1 PIN1 OFFFO MODE-FO-SET-主MICON开始传递显⽰⾄HLAN电梯FFB电源要OFF/ON⼀次烧录HLAN DOT-MATRIX之显⽰字型。

永大日立电梯调试资料默认分类 2009-07-03 22:09 阅读220 评论0字号：大中小第一章、调试作业顺序调试作业步骤检修运行前的调试连接线的检查绝缘测试基准电压调整慢车调试阶高测试平衡电流测试启动舒适感调整平层精度调整完工收场转换为ON，再等到50B灯亮之后，将DIP SW1转换OFF。

5、阶高测定完后，按MODE RESET复位。

6、最后做一次故障清除。

四、启动舒适感的调整1、60m/mín 15人乘以下使用WD20%的启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。

b：载重20%以下，再拨DIP SW1 ON。

用资料检索器输入MODE 33 SET调整启动时的飞出、反转状态。

飞出61B0、61B1调大向上运转补偿调整反转61B0、61B1调小飞出61B2、61B3调小向下运转补偿调整反转61B2、61B3调大例：20%以下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%以上上、下行启动补偿调整：载重20%以上，再将DIP SW1拨ON。

用资料检索器输入M ODE 33 SET调整启动时的飞出、反转状态。

飞出61B4、61B5调大向上运转补偿调整反转61B4、61B5调小飞出61B4、61B5调小向下运转补偿调整反转61B4、61B5调大2、差动变压器的启动补偿调整a：轿厢内无负载的状态下，差动变压器的铁心上部与轿厢底板密合接触。

铁心的红线与本体底部平齐。

b：差动变压器输入出的正常电压输入：Y2-13、14间约AC6V输入：Y2-15、16间约AC6V输出：Y2-11、12间约AC24V3、0%上、下行启动补偿调整轿厢内无负载，连续呼梯运转启动，将DIP SW1拨ON，输入MODE 33 SET调整启动时的飞出、反转状态。
