TCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23： SDC保守开关异常TCD24：从MICON Dule－Port RAM ERROR TCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28： P15V电压异常TCD29：主MICON E2PROM ERRORTCD30: 主MICON NVSRAM ERRORTCD31: DSP DUPLE-RAM ERRORTCD32: 抑制回路（OPCH)异常检出TCD33： BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35： 40D 40G ON 故障TCD36： SDC操作模式错误TCD37：逆运转检出TCD38： DSP当机检出TCD39： 100R ON/OFF故障TCD40： ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43： SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58： DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62: 同期位置异常TCD63： SDS ON 故障TCD64： SD速度异常TCD68： SDA当机8次检出TCD69： SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75： POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80： Duplex通信异常TCD81： EP POSI短路故障TCD82： EP POIS短路故障TCD84： OLS ON故障TCD85： CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80) (81)…………………………………82～84…………………………………另附…………………………………85～101附图一、附图二、。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作…………………………………1～4 …………………………………5 …………………………………6～8 …………………………………9～18 …………………………………19～21 …………………………………22～23 …………………………………23 …………………………………24～25 …………………………………25～26 …………………………………27 …………………………………28 …………………………………29 …………………………………30～34二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明…………………………………35～36 …………………………………36 …………………………………36～38 …………………………………38～40 …………………………………41 …………………………………42 …………………………………43 …………………………………43 …………………………………44 …………………………………45～51 …………………………………52～70 …………………………………70～74 …………………………………74～75…………………………………75～76 …………………………………77～79 …………………………………80 …………………………………81 …………………………………82～84 …………………………………另附…………………………………85～101OP5OP6e’NT调试作业资料附图一、技术文件上海永大电梯设备有限公司版次第版编号IS-2208 e’NT调试作业资料页次21附图二、。

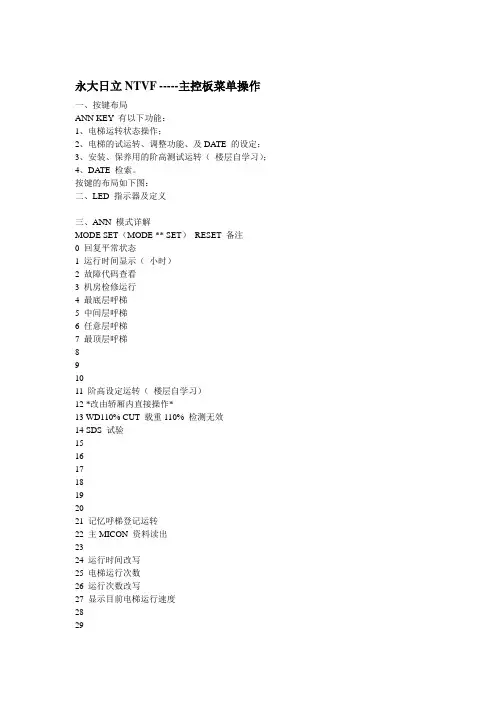

永大日立NTVF -----主控板菜单操作一、按键布局ANN KEY 有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE 的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、DA TE 检索。

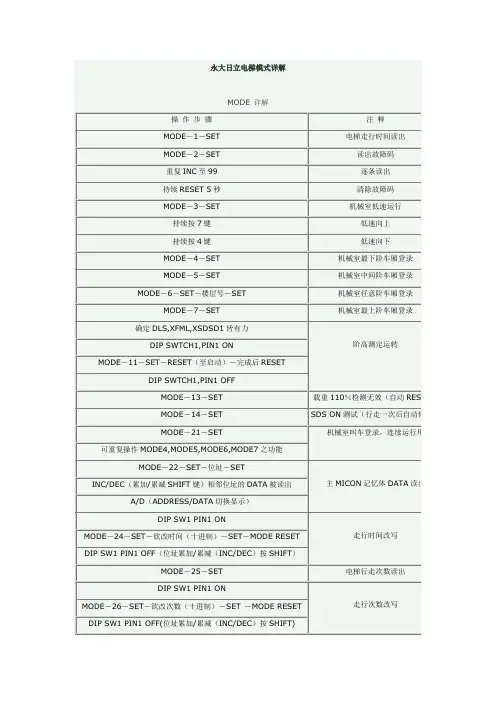

按键的布局如下图：二、LED 指示器及定义三、ANN 模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110% 检测无效14 SDS 试验15161718192021 记忆呼梯登记运转22 主MICON 资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度2829313233 从MICON 资料更改及读取34 负载0% 设定35 负载100% 设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM 资料47 读取烧录从MICON EEPROM 资料484950 ACD 运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR 显示16 进制686970717374757677 楼层参数清除7879EE 主MICON 参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。

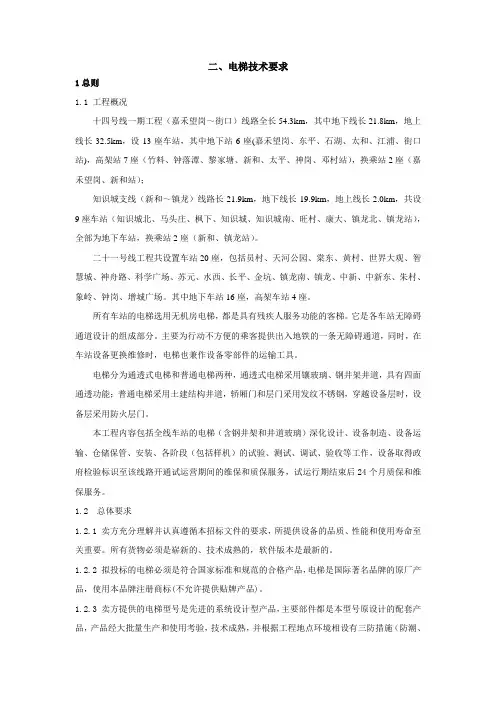

二、电梯技术要求1总则1.1 工程概况十四号线一期工程（嘉禾望岗～街口）线路全长54.3km，其中地下线长21.8km，地上线长32.5km，设13座车站，其中地下站6座(嘉禾望岗、东平、石湖、太和、江浦、街口站)，高架站7座（竹料、钟落潭、黎家塘、新和、太平、神岗、邓村站），换乘站2座（嘉禾望岗、新和站）；知识城支线（新和～镇龙）线路长21.9km，地下线长19.9km，地上线长2.0km，共设9座车站（知识城北、马头庄、枫下、知识城、知识城南、旺村、康大、镇龙北、镇龙站），全部为地下车站，换乘站2座（新和、镇龙站）。

二十一号线工程共设置车站20座，包括员村、天河公园、棠东、黄村、世界大观、智慧城、神舟路、科学广场、苏元、水西、长平、金坑、镇龙南、镇龙、中新、中新东、朱村、象岭、钟岗、增城广场。

其中地下车站16座，高架车站4座。

所有车站的电梯选用无机房电梯，都是具有残疾人服务功能的客梯。

它是各车站无障碍通道设计的组成部分。

主要为行动不方便的乘客提供出入地铁的一条无障碍通道，同时，在车站设备更换维修时，电梯也兼作设备零部件的运输工具。

电梯分为通透式电梯和普通电梯两种，通透式电梯采用镶玻璃、钢井架井道，具有四面通透功能；普通电梯采用土建结构井道，轿厢门和层门采用发纹不锈钢，穿越设备层时，设备层采用防火层门。

本工程内容包括全线车站的电梯（含钢井架和井道玻璃）深化设计、设备制造、设备运输、仓储保管、安装、各阶段（包括样机）的试验、测试、调试、验收等工作，设备取得政府检验标识至该线路开通试运营期间的维保和质保服务，试运行期结束后24个月质保和维保服务。

1.2 总体要求1.2.1 卖方充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要。

所有货物必须是崭新的、技术成熟的，软件版本是最新的。

1.2.2 拟投标的电梯必须是符合国家标准和规范的合格产品，电梯是国际著名品牌的原厂产品，使用本品牌注册商标(不允许提供贴牌产品)。

永大电梯NTVF资料永大电梯资料-永达日立NTVF故障代码TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常。

永大日立电梯NTVF故障码摘要：永大日立电梯NTVF故障码。

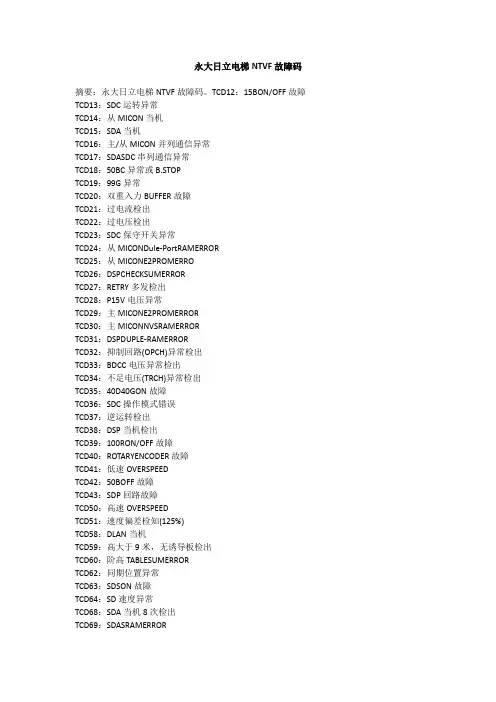

TCD12：15BON/OFF故障TCD13：SDC运转异常TCD14：从MICON当机TCD15：SDA当机TCD16：主/从MICON并列通信异常TCD17：SDASDC串列通信异常TCD18：50BC异常或B.STOPTCD19：99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICONDule-PortRAMERRORTCD25：从MICONE2PROMERROTCD26：DSPCHECKSUMERRORTCD27：RETRY多发检出TCD28：P15V电压异常TCD29：主MICONE2PROMERRORTCD30：主MICONNVSRAMERRORTCD31：DSPDUPLE-RAMERRORTCD32：抑制回路(OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压(TRCH)异常检出TCD35：40D40GON故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100RON/OFF故障TCD40：ROTARYENCODER故障TCD41：低速OVERSPEEDTCD42：50BOFF故障TCD43：SDP回路故障TCD50：高速OVERSPEEDTCD51：速度偏差检知(125%)TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLESUMERRORTCD62：同期位置异常TCD63：SDSON故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDASRAMERRORTCD70：共用RAMERRORTCD71：主MICN当机检出TCD72：从MICON当机8次检出TCD73：RMPOSIOPEN故障TCD74：救出运转多发TCD75：POWERMOUDLE过热TCD76：微速运转(NoRoNoRo)时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EPPOSI短路故障TCD82：EPPOIS短路故障TCD84：OLSON故障TCD85：CLSON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

程序说明

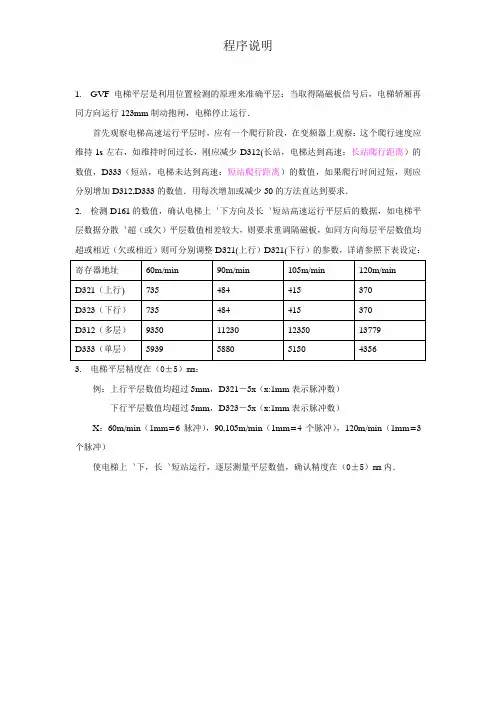

1.GVF电梯平层是利用位置检测的原理来准确平层：当取得隔磁板信号后，电梯轿厢再同方向运行123mm制动抱闸，电梯停止运行．
首先观察电梯高速运行平层时，应有一个爬行阶段，在变频器上观察：这个爬行速度应维持1s左右，如维持时间过长，刚应减少D312(长站，电梯达到高速：长站爬行距离）的数值，D333（短站，电梯未达到高速：短站爬行距离）的数值，如果爬行时间过短，则应分别增加D312,D333的数值．用每次增加或减少50的方法直达到要求．
2.检测D161的数值，确认电梯上｀下方向及长｀短站高速运行平层后的数据，如电梯平层数据分散｀超（或欠）平层数值相差较大，则要求重调隔磁板，如同方向每层平层数值均超或相近（欠或相近）则可分别调整D321(上行）D321(下行）的参数，详请参照下表设定：
3.电梯平层精度在（0±5）mm：
例：上行平层数值均超过5mm，D321－5x（x:1mm表示脉冲数）
下行平层数值均超过5mm，D323－5x（x:1mm表示脉冲数）
X：60m/min（1mm=6脉冲），90,105m/min（1mm=4个脉冲），120m/min（1mm=3个脉冲）
使电梯上｀下，长｀短站运行，逐层测量平层数值，确认精度在（0±5）mm内．。

永大日立NTVF变频门机的安装调试说明一、电气部分1、安装接线说明：（1）、将电机连接线接入到FB-DMC 板编号为（MOTOR）的连接头；（2）、将Encoder 连接线接入FB-DMC 板编号为（ENCODER）的连接头；2、安装后按以下顺序对门机做行程测定；（1）、将轿顶上的停止开关转到STOP 状态；（2）、门机FB-DMC 板的DIP1 转到ON（3）、门机FB-DMC 板按MODE，直到显示OC，按SET 键做行程测定；（4）、门机FB-DMC 板的DIP1 转到OFF（5）、STOP 开关恢复。

3、DIP 开关的功能简介DIP Switch OFF ON 备注DIP-1 显示编码位置数MODE 功能设定DIP-2 默认数据恢复必须和DIP1 同时ONDIP-3 开门时电机逆转开门时电机顺转面向马达DIP-4 显示ADC Converter 的值16 进制DIP-5断电、送电后，不理会关门信号，直接送出ORS 信号DIP-6 高力矩DIP-7 保留保留DIP-8 清除故障代码必须和DIP1 同时ON4、MODE 功能操作说明：MODE 键：顺序选择MODE+键：DATE 加一-键：DATE 减一SET 键：写入设定值步骤：（1）将DIP1 转换为ON，使MODE 设定允许；（2）依次按MODE 键，选择所要调整的项目（MODE 的功能表见下面）；（3）按+、-按键调整设定值（4）按SET 键，将数据写入；所有的MODE 都是以SET 键做结束，如果不按SET 键，错误的值不会生效。

（5）将DIP1 转换为OFF，使MODE 设定关闭；5、MODE 功能表：MODE DIS 显示设定范围说明备注01 1-30 10-40 ORS 动作触发之灵敏度设定设定值越大，灵敏度越迟钝02 2-6A 19-70 DMS37 输出位置到CLS 的距离约{6A}*1.422=150.7 毫米，6A 为16 进制03 3-15 09-40 开门最高频率设定04 4-0F 09-40 关门最高频率设定所显示数字转换成16 进制后除以2，就是对应的频率值。

e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、R E及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34 .......................................35～36 (36).......................................36～38 .......................................38～40 (41) (42) (43) (43) (44).......................................45～51 .......................................52～70 .......................................70～74 .......................................74～75 .......................................75～76 .......................................77～79 (80) (81)…………………………………82～84 …………………………………另附…………………………………85～101OP5 OP6。

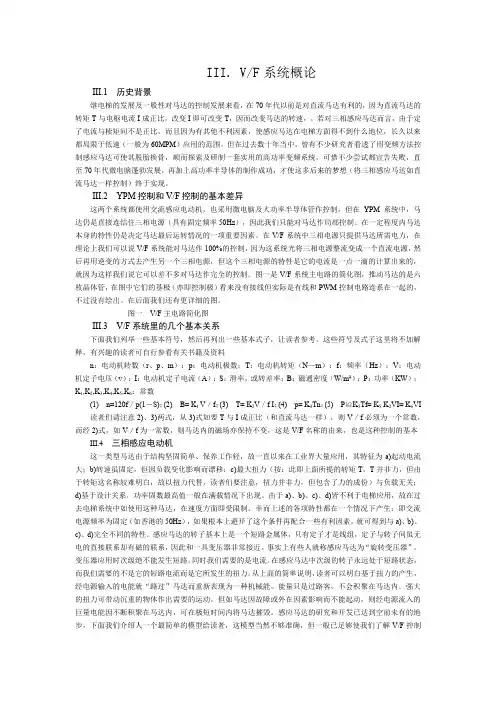

V/F硬件简要说明（90/105MPM为准）VI.1V/F型机（亦称B—86）使用五块基本电路板（如速度不同，系统亦改变，此处是指60~105MPM范围）：INV-MPU（微电脑基板）；INV-FIO（输入/输出缓冲器）；INV-ACR（主马达电流发生器，原名自动电流调节器）；INV-BDC（功率晶体管基极的推动电路）；INV-SDC（串行数据连接器电路）附： INV：Inverter；MPU：Micro Processor Unit；FIO：Input and Output buffer circuit；ACR：Automatic Current Regulator；BDC：Base Drive Circuit；SDC：Serial Data adapter Circuit 其中有许多电阻、电容、单粒晶体管及大量TTL集成电路都没有绘出，本图重点集中于要求读者认识一些大规模集成电路、灯号、及各编号不同的插座等，下而我们作一个简要说明。

1.插座─大型者为FA、FD、FB、FL及FF，小型四脚插座为FC、FE、FG、FH、FJ、FK等。

FA：与另一担任负载补价控制的电路板INV-AD联系，使负载探测器讯号能进入副电脑；FD：由FIO板传来之各项输入讯号，经此进入电脑；FB：由电脑伟出之各项输出讯号，经此前往FIO板；FL：MTC可由此与主电脑联系；FF：输往INV-ACR之讯号，由此处输出；FC：接电池板MX-BAT，使C-RAM在总开关关断后仍能保存资料；FE：将来用；FG：旋转编码器的连系；FH：与轿厢通讯用；FJ：如有CIP-3，双机并联运行，或其他特殊通讯等；FK：声音合成电路（一般少采用）。

由于上述插座数目多，而且小型插座基本外型相同，很易插错、漏插、或插时不够牢固，即会引致故障。

2.E2PROM（Electrically Erasable Programmable Red-Only Memory）—使用编号为58064P，主电脑用三片，副电脑用四片，其特微为利用电压或电流即可将内存资料改变，而不必如EPROM，必须用紫外光照射。

序号项目页次1.0目的22.0 适用范围 23.0 职责 24.0 定义 25.0 工作程序2-266.0 相关文件26-377.0 记录37作业指导书上海永大电梯设备有限公司版次第1.2版NT现场调试作业基准发行编号SIS-W022-05 页次 1 / 37索引年月曰公司名称变更及版次更新04.07.06 毛燕阎继卫增加安全管理要求08.05.08 周旭东文能均承认张石清核定马正逵审核张晓运作成杨福琪日期00.04.18 日期00.04.13 日期00.04.17 日期00.04.14 记号22作业指导书上海永大电梯设备有限公司版次第1.2版编号SIS-W022-05 NT现场调试作业基准页次3/37配合检查及完工退场TYS弹簧压缩量以工厂打印记为标准。

5.466 曳引机齿轮油型号及油量是否符合标准，油量在油标尺上下限之间。

各类油品使用表：5.6控制屏插件确认561除HLAN外其余插件均须插入。

562旋转编码器接在（MPU.PC板）MUL端子台上，接时注意红黑两根线千万不要接错，屏蔽线须接地。

注：旋转编码器的配线错接时，会发生下列现象① 速度极慢，② 速度变动，③ 走行约15秒后,非常停止（资料检索器显示故障码）。

即逆转检出，或低速运转中超速发生。

※可以在资料检索器上确认运转速度（MODE 27设定后，显示10进位的速度资料）。

563业主220V通过引线接到端子台的闸刀开关，须注意左零右相不要接错，底坑220V和36V电源分别从（FIO）CP2TB端子台上的1和3，5和7引出。

5.6.4轿顶检修箱内（SDC上）插件确认5.6.4.1所有插件“对号入座”锁紧MIC。

564.2门机马达线、安全触板线接在轿顶检修箱内端子台上（看图纸接线）。

5.7绝缘测试5.7.1准备5.7.1.1确认各楼的乘场门及轿厢门处于闭合状态（即DS和GS呈吸合状态）。

5.7.1.2将控制回路的接地线从端子台E1、E3拆下，分散悬浮之。

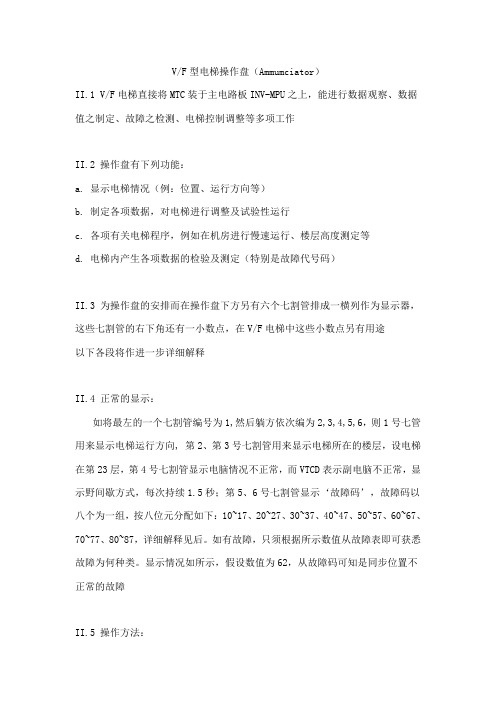

V/F型电梯操作盘（Ammumciator）II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能：a. 显示电梯情况（例：位置、运行方向等）b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码）II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。
