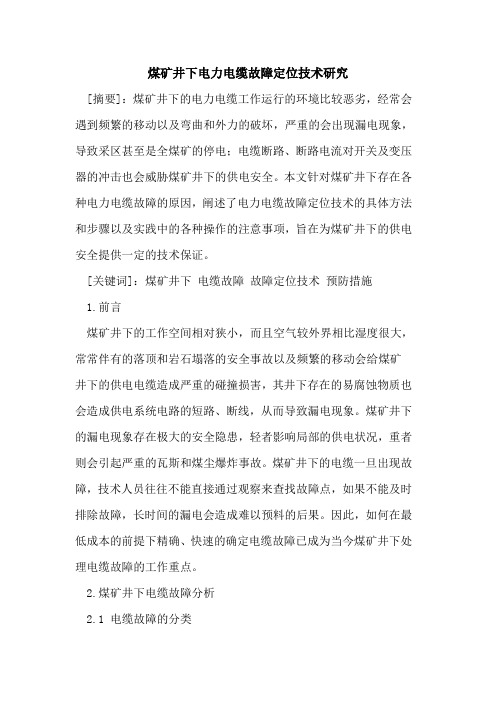

煤矿井下电力电缆故障定位技术研究[摘要]：煤矿井下的电力电缆工作运行的环境比较恶劣，经常会遇到频繁的移动以及弯曲和外力的破坏，严重的会出现漏电现象，导致采区甚至是全煤矿的停电；电缆断路、断路电流对开关及变压器的冲击也会威胁煤矿井下的供电安全。
本文针对煤矿井下存在各种电力电缆故障的原因，阐述了电力电缆故障定位技术的具体方法和步骤以及实践中的各种操作的注意事项，旨在为煤矿井下的供电安全提供一定的技术保证。
[关键词]：煤矿井下电缆故障故障定位技术预防措施1.前言煤矿井下的工作空间相对狭小，而且空气较外界相比湿度很大，常常伴有的落顶和岩石塌落的安全事故以及频繁的移动会给煤矿井下的供电电缆造成严重的碰撞损害，其井下存在的易腐蚀物质也会造成供电系统电路的短路、断线，从而导致漏电现象。
煤矿井下的漏电现象存在极大的安全隐患，轻者影响局部的供电状况，重者则会引起严重的瓦斯和煤尘爆炸事故。
煤矿井下的电缆一旦出现故障，技术人员往往不能直接通过观察来查找故障点，如果不能及时排除故障，长时间的漏电会造成难以预料的后果。
因此，如何在最低成本的前提下精确、快速的确定电缆故障已成为当今煤矿井下处理电缆故障的工作重点。
2.煤矿井下电缆故障分析2.1 电缆故障的分类煤矿井下的电缆故障分类主要有以下几种：（1）断路故障：如果电缆对地或者电缆之间的绝缘电阻接近为无穷大，容易导致工作电压无法正常传输到设备终端；或者即使终端存在电压，但终端的负载能力却不理想。
断线故障就属于最常见的断路故障。
（2）低阻故障：在低阻故障中最为常见的是单向接地以及两相或者三相之间短路或接地。
低阻故障属于接地故障的一种，具体表现为电缆的相对地或者电缆之间的绝缘受到损坏，但是电缆的芯线保持良好的连接状态，工程上可用低压脉冲法测量电缆的绝缘电阻值。
（3）高阻故障：与低阻故障变现相反，高阻故障也是接地故障的一种，具体表现为电缆相对地或电缆之间的绝缘也受到一定的损坏，但是其绝缘电阻不能采用低压脉冲法来进行测量。
电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。
因此，及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先，最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置，有针对性地进行修复。
其次，可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。
在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。
通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。
另外，还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。
在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。
通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。
最后，还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。
通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。
综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。
在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。
电缆故障查找方法
电缆是电力传输和通信的重要设备，但在使用过程中难免会出现各种故障。
及时准确地查找和排除故障是保障电缆正常运行的关键。
下面将介绍几种常见的电缆故障查找方法。
首先，对于电缆的绝缘故障，可以采用绝缘电阻测试的方法。
通过测量电缆的绝缘电阻值，可以判断电缆是否存在绝缘故障。
一般来说，绝缘电阻值低于一定数值就表明存在绝缘故障，可以根据测试结果进行相应的维修和更换。
其次，对于电缆的接头故障，可以采用接地测试的方法。
通过测试接头的接地情况，可以判断接头是否存在故障。
如果接地电阻过大或者接地不良，就说明存在接头故障，需要及时处理。
另外，对于电缆的线路故障，可以采用电缆定位仪进行故障查找。
电缆定位仪可以通过发送信号和接收信号的方式，准确地定位出电缆线路中的故障点，为后续的维修工作提供准确的位置信息。
此外，对于电缆的局部损坏故障，可以采用红外热像仪进行检测。
红外热像仪可以通过红外线摄像头来检测电缆表面的温度分布
情况，从而找出电缆的局部损坏点，为后续的修复工作提供依据。
最后，对于电缆的外部损伤故障，可以采用目视检查的方法。
定期对电缆进行目视检查，可以及时发现电缆的外部损伤情况，及时进行维修和更换，避免故障的扩大和影响电缆的正常使用。
总之，电缆故障的查找方法有很多种，可以根据具体的故障情况选择合适的方法进行查找和处理。
通过及时准确地排除故障，可以保障电缆的正常运行，延长电缆的使用寿命，提高电力传输和通信的可靠性和安全性。
井下电缆故障的原因及判定井下电缆故障是煤矿井下安全生产的重要问题之一，其严重性不容小觑。
本文将通过对井下电缆故障的原因及判断方法的介绍，来帮助矿工和工程师避免电缆故障并确保煤矿生产的安全运行。
一、电缆故障的原因1.机械损伤井下进行工作时，可避免不了使用石钎、硐钻、潜孔钻、刮板机等大型设备或工具。
这些设备或工具在使用过程中不可避免地会对电缆管及电缆造成机械损伤，导致电缆断裂或绝缘损坏。
2.电气因素发生在煤矿电缆系统中的电气故障大致有：短路、接地和绝缘破坏。
短路一般是由于电缆芯线之间的绝缘破损，或是由于电缆芯线接触不良等原因引起的。
接地是指电缆芯线与大地之间的绝缘失效，这是一种极为严重的电气故障。
绝缘破损是指电缆的绝缘层被损坏，使电缆芯线裸露在外。
3.环境因素井下环境的潮湿、高温、高压等都是导致电缆故障的环境因素。
潮湿使电缆绝缘层受潮，降低了其绝缘能力；高温会使电缆芯线温度过高，降低了其导电能力；高压是指电缆运行中电压超过其设计值，从而引起电缆绝缘层的破坏。
二、电缆故障的判断方法1.巡检法巡检法是指通过定期在井下对电缆系统进行检查以发现电缆故障的方法。
巡检时要注意电缆的机械损伤、电气连接、绝缘状态和大地连接等情况，特别要检查电缆的端头部分。
2.测量法测量法一般是通过测试仪器的测量来发现电缆故障。
常用的测量方法有：绝缘电阻测试、漏电流测试、低压电缆局部放电测试、高压测试、雷电潜伏故障检测等。
3.故障源定位法故障源定位法是指根据测量结果和电缆故障的特点来定位故障源的方法。
常用的故障源定位方法有绝缘电阻测试和时间域反射法。
综上所述，井下电缆故障的产生原因是多方面的，其影响也是十分严重的。
为了保证井下生产的安全及稳定，必须要采取一些措施来避免电缆故障。
判断电缆故障时，可以综合使用巡检法、测量法和故障源定位法，以便及时发现并排除故障源。
对于电缆故障，必须要采取的措施是及时更换或修补电缆，以确保井下生产的顺利进行。
井下电缆故障的原因及判定井下电缆作为煤矿、石油化工、热电站等行业中不可或缺的设备，在生产作业中起着重要的作用。
但由于环境复杂、负载重、运行时间长等因素，井下电缆的故障率较高，给生产带来很大的影响。
那么，究竟是什么原因导致井下电缆故障呢？本文将为大家介绍井下电缆故障的主要原因及判定方法。
一、井下电缆故障的原因1.绝缘老化井下电缆的主要材料为聚乙烯、交联聚乙烯、油浸纸等绝缘材料，这些材料都有一个特点，就是随着使用时间的增加，绝缘老化现象也会加剧。
绝缘老化会导致电缆的绝缘性能下降，从而增加电缆发生跨接、短路等故障的风险。
2.电缆接口损坏井下电缆的连接处一般采用金属插头连接，这些插头常常会由于长时间的震动、电力因素等原因而损坏。
插头损坏会导致电力无法正常传输，从而影响生产。
3.电线内部短路在使用过程中，电缆的内部导线有时会发生短路、断路等故障。
短路可能由于电线内部的绝缘距离过短而导致，也可能由于外部电力因素等原因引起。
4.电线表面损坏井下电缆的表面容易损坏。
比如，接触物质过于尖锐，电线被拉扯等都会导致电线表面损坏。
电线表面损坏不仅容易导致电线失去绝缘性能，还可能会引起电线跨接等故障。
二、井下电缆故障的判定方法1.检查电缆表面在日常生产作业中，应该经常检查电缆表面是否有明显的腐蚀、损坏现象。
如果发现电缆表面存在异常情况，应该及时停止使用并更换。
2.使用电缆测试仪使用电缆测试仪可以快速判定电缆是否发生故障。
测试仪一般采用电渗法、反射法、继电器保护法等技术，可以检测电缆是否短路、跨接等故障。
3.使用红外筛选法红外筛选法是一种检测电缆故障的有效方法。
该方法可以通过检测电缆表面的温度变化，来判断电缆内部是否有故障。
如果发现某个导线的温度异常升高，那么很有可能该导线发生了故障。
三、结语井下电缆故障是一个比较复杂的问题，需要从多方面考虑。
本文介绍了电缆老化、电缆接口、电线内部、电线表面等多个方面容易出现的故障原因，以及三种常用的判定方法。
煤矿井下电缆发生故障时的处理方法范本当煤矿井下电缆发生故障时，及时采取正确的处理方法是确保生产安全的关键。
以下是一份煤矿井下电缆故障处理的方法范本，包括故障排查、应急处理、修复和检测等步骤。
1.故障排查1.1.迅速确认故障位置：通过井下现场工作人员的描述、监控系统或传感器的数据，确定故障所在的区域或设备。
1.2.检查电缆线路：检查导线、绝缘层、护套和接头等部分，看是否有损坏、破损、渗漏或腐蚀现象。
1.3.使用测试仪器：使用绝缘电阻测试仪、短路电流测试仪等设备对故障电缆进行进一步检测，确认故障点。
2.应急处理2.1.通知相关人员：及时通知井下工作人员、现场维修人员和领导，告知故障情况和处理进展。
2.2.切断电源：切断故障电缆所在区域的电源，确保现场安全。
2.3.避免引发次生灾害：注意处理可能引发火灾、爆炸或中毒的危险因素，例如瓦斯、石尘等。
3.修复和更换3.1.替换故障电缆：根据故障电缆的具体情况，采取更换全段电缆或修复零部件的措施。
3.2.修复接头：如发现接头损坏，及时更换或修复，确保连接牢固、可靠。
3.3.绝缘层修复：如果检测到绝缘层损坏，应进行绝缘层修复或更换工作，保证电缆安全运行。
3.4.更换护套：如护套因外力或环境因素损坏，应根据具体情况进行更换。
4.检测和验收4.1.测试电缆绝缘性能：使用绝缘电阻测试仪等设备对修复后的电缆进行绝缘电阻测试，确保满足安全要求。
4.2.重启设备：重新连接电缆并恢复供电，确保设备正常运行。
4.3.验收和记录：对修复后的电缆进行验收，记录相关数据、故障原因和修复过程，以备以后参考。
总结：煤矿井下电缆故障处理需要迅速、准确的判断和处理。
上述方法范本供参考，但实际处理时请根据具体情况进行调整和操作，以保证作业安全。
同时，煤矿企业应建立健全的维护、检测和应急处理机制，培训相关人员，提高应急处理的能力和水平。
矿用电线电缆的检测项目及检测方法分析摘要：我国的煤产量和出口量都居世界前列，煤矿行业发生的灾害数量也同样靠前，尤其是因为供电线路故障引起的事故占总量的40%以上。
因此，供电线路的检测目的是在线路发生故障前对其进行维修及更换。
煤矿用电缆是煤矿基础设施与采掘设备运行的重要组成部分。
鉴于煤矿井下作业场所的特殊性，煤矿用电缆不可避免会被煤石、矿车所挤破、压坏，而引起漏电及短路等故障，甚至造成火灾，因此加强对煤矿用电缆检测检验十分必要。
基于此，本文主要对矿用电线电缆的检测项目及检测方法进行分析探讨。
关键词：矿用电线电缆；检测项目；检测方法1、前言电线电缆是供电线路主要设备。
因其工作环境恶劣并且受开采工艺的制约。
电线电缆经常遇到浸泡、冒顶、拖拽等环境因素及电、热、化学等应力因素影响产生破损老化。
极易发生绝缘故障、短路故障，出现电弧产生明火发生爆炸。
是井下安全生产的重要隐患，严重威胁着作业人员的安全。
对矿用电线电缆进行检测，及时发现维修更换电线电缆，是井下安全生产的重要内容。
电线电缆的检测项目有导体电阻，绝缘电阻，绝缘最薄点厚度，抗张强度变化率，老化后断裂伸长率，老化后抗张强度，老化前断裂伸长率，老化前抗张强度，耐压试验，绝缘厚度，伸长率变化率，外形尺寸，印刷标志。
2、矿用电线电缆检测必要性煤炭作为重要的基础能源和工业原料，在中国能源生产和消费结构中的比重一直占到70%左右，预计在今后30至50年，这一比例仍高达50%以上，煤炭生产在国民经济发展中有着举足轻重的地位，煤矿安全也因此成为了国家安全生产工作的重中之重。
在党中央、国务院、各级政府、煤矿安全监察局、安全生产矿用设备检测检验中心与生产企业的共同努力之下，安全生产水平有所提高，但生产安全事故总量居高不下，重特大事故时有发生，煤矿安全生产形势仍非常严峻。
加强煤矿安全管理与监督，提高煤矿安全生产矿用设备检测检验成为全社会的共识。
煤矿用电缆作为煤矿生产的必需品，其质量、安装敷设、使用坏境、运行状态的安全直接关系到井下采掘设备及工作人员安全。
