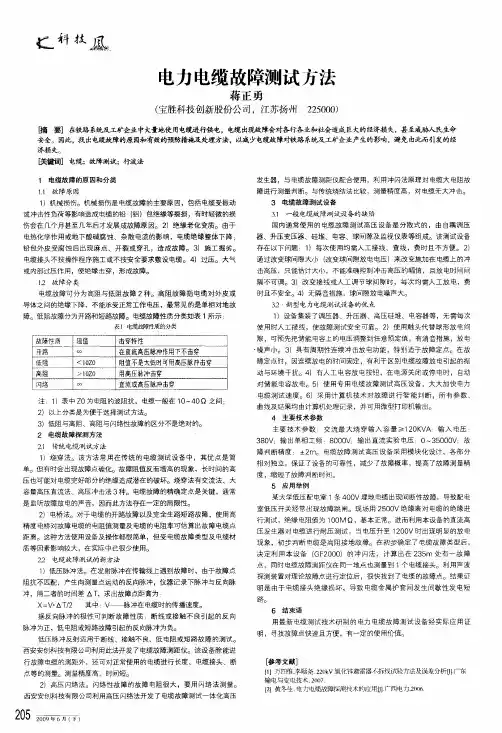

廷科咎凰电力电缆故障测试方法蒋正勇(宝胜科技创新股份公司，江苏扬e l,f225000)喃要】在铁路系统及工矿企业中大量地胺用电缆i进行供电，电缆出现故障会*,J--a41-&A和社会造成巨大的经济损失，甚至威胁人民生命安全。

因此，找出电缆故障的原因和有效的预防措施疆处理方法，以减少电缆故障对铁路系统及工矿企业产生的影响，避免由此而引发的经济损失。

饫键词]电缆；故障测试；行波法1电缆故障的原因和分类1．1故障原因1)机械损伤。

机械损伤是电缆故障的主要原因，包括电缆受振动或冲击性负荷等影Ⅱ向造成电缆的铅(铝)包绝缘等裂损，有时轻微的损伤会在几个月甚至几年后才发展成故障原因。

2)绝缘老化变质。

由于电热化学作用或地下酸碱腐蚀、杂散电流的影Ⅱ向，电缆绝缘整体下降；铅包外皮受腐蚀后出现麻点、开裂或穿孔，造成故障。

3)施工掘劣。

电缆接头不按操作程序施工或不按安全要求敷设电缆。

4)过压。

大气或内部过压作用，使绝缘击穿，形成故障。

12故障分类电缆故障可分为高阻与低阻故障2种。

高阻故障指电缆对外皮或导体之间的绝缘下降，不能承受正常工作电压，最常见的是单相对地故障。

低阻故障分为开路和短路故障。

电缆故障性质分类如表1所示：表1电缆捌蚓生喷的分类故障性质阻值击穿特性开路在直流高压脉冲作用下不击穿低咀<10Z O阻值不是太低时可用高压脉冲击穿高阻二，10Z O用高压脉冲击穿闪络直流或高压脉冲击穿注1)表中ZO为电阻的波阻抗，电缆一般在10—40Q之间：2)以上分类是为便于选择测试方法。

3)低阻与高阻、高阻与闪络性故障的区分不是绝对的。

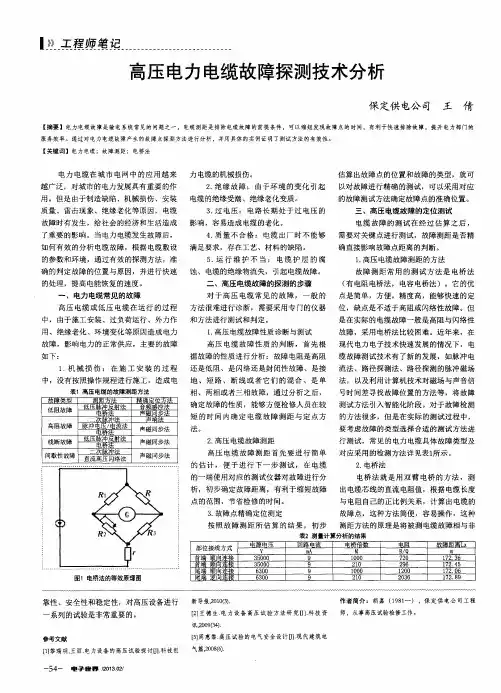

2电缆故障探测方法2．1传统电缆测试方法1)烧穿法。

该方法常用在传统的电缆测试设备中，其优点是简单。

但有时会出现故障点碳化。

故障阻值反而增高的现象，长时间的高压也可能对电缆完好部分的绝缘造成潜在的破坏。

烧穿法有交流法、大容量高压直流法、高压冲击法3种。

电缆故障的精确定点是关键，通常是监听故障放电的声音，因而此方法存在一定的局限性。

电缆故障测试仪原理
电缆故障测试仪原理：
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。

其原理是基于频域反射技术（FDR）和时域反射技术（TDR）。

在测试前，测试仪通过发射电磁波信号（如电压、电流或光脉冲）进入电缆中。

当信号遇到电缆中的故障（如开路、短路或局部故障）时，一部分信号会反射回来。

对于基于频域反射技术的测试仪，它会分析反射信号的频率特性。

不同类型的故障会导致不同的频率响应，通过对反射信号的频率分析可以确定故障的位置和类型。

对于基于时域反射技术的测试仪，它会分析反射信号的时间特性。

测试仪会测量信号往返的时间，根据信号的传播速度和时间来计算故障的距离。

无论是频域反射技术还是时域反射技术，测试仪都会将收到的反射信号进行处理和显示。

通常会以波形图或者故障距离值的形式展示结果。

通过使用电缆故障测试仪，用户可以快速定位电缆中的故障，并准确识别故障的类型。

这样就可以有效地提高故障排除的效率和准确性，为电缆维护和维修提供有力的技术支持。

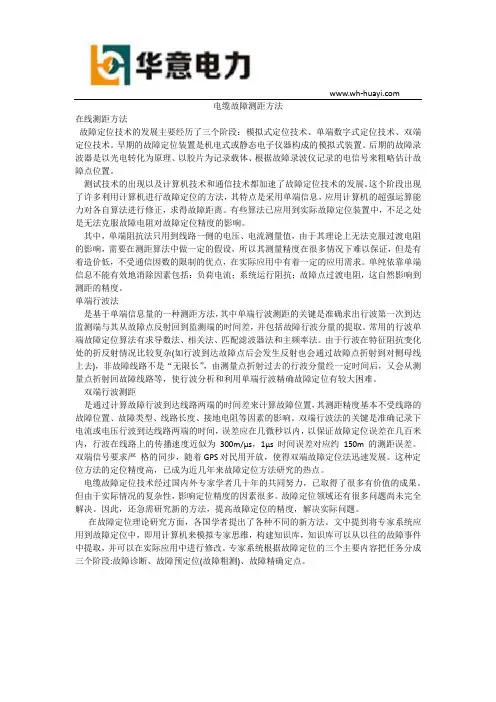

电缆故障测距方法在线测距方法故障定位技术的发展主要经历了三个阶段：模拟式定位技术、单端数字式定位技术、双端定位技术。

早期的故障定位装置是机电式或静态电子仪器构成的模拟式装置。

后期的故障录波器是以光电转化为原理、以胶片为记录载体、根据故障录波仪记录的电信号来粗略估计故障点位置。

测试技术的出现以及计算机技术和通信技术都加速了故障定位技术的发展。

这个阶段出现了许多利用计算机进行故障定位的方法，其特点是采用单端信息，应用计算机的超强运算能力对各自算法进行修正，求得故障距离。

有些算法已应用到实际故障定位装置中，不足之处是无法克服故障电阻对故障定位精度的影响。

其中，单端阻抗法只用到线路一侧的电压、电流测量值，由于其理论上无法克服过渡电阻的影响，需要在测距算法中做一定的假设，所以其测量精度在很多情况下难以保证，但是有着造价低，不受通信因数的限制的优点，在实际应用中有着一定的应用需求。

单纯依靠单端信息不能有效地消除因素包括：负荷电流；系统运行阻抗；故障点过渡电阻，这自然影响到测距的精度。

单端行波法是基于单端信息量的一种测距方法，其中单端行波测距的关键是准确求出行波第一次到达监测端与其从故障点反射回到监测端的时间差，并包括故障行波分量的提取。

常用的行波单端故障定位算法有求导数法、相关法、匹配滤波器法和主频率法。

由于行波在特征阻抗变化处的折反射情况比较复杂(如行波到达故障点后会发生反射也会通过故障点折射到对侧母线上去)，非故障线路不是“无限长”，由测量点折射过去的行波分量经一定时间后，又会从测量点折射回故障线路等，使行波分析和利用单端行波精确故障定位有较大困难。

双端行波测距是通过计算故障行波到达线路两端的时间差来计算故障位置，其测距精度基本不受线路的故障位置、故障类型、线路长度、接地电阻等因素的影响。

双端行波法的关键是准确记录下电流或电压行波到达线路两端的时间，误差应在几微秒以内，以保证故障定位误差在几百米内，行波在线路上的传播速度近似为300m/μs，1μs 时间误差对应约150m 的测距误差。

电缆测试技术一、 电缆故障性质的分析电力电缆故障是由于故障点的绝缘损坏而引起的，一般故障的类型大体上分为①低阻（短路）故障和断路故障；②高阻泄漏故障和闪络性故障两大类。

（一） 低阻故障和开路故障凡是电缆故障点绝缘电阻下降该电缆的特性阻抗，甚至直流电阻为零的故障均称为低阻故障或短路故障（注：这个定义是从采用脉冲反射法的角度，考虑到波阻抗不同对反射脉冲的极性变化的影响而下的。

对于电桥法，低阻故障的定义不受特性阻抗概念的限制。

）这里给出一个电缆特性阻抗的参考值：铝芯240m㎡截面积的电力电缆的特性阻抗约为10Ω；铝芯35m㎡截面积的电力电缆的特性阻抗约为40Ω。

其余截面积的铝芯电力电缆的特性阻抗可据此估算。

凡是电缆绝缘电阻无穷大或虽正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路（断路）故障。

（二） 高阻故障（包括高阻泄漏故障和闪络性故障） 电缆故障点的直流电阻大于该电缆的特性阻抗的故障均为高阻故障。

（1）高阻泄漏。

在作电缆高压绝缘试验时，泄漏电流随试验电压的增加而增加。

在试验电压升高到额定值时（有时还远远达不到额定值），泄漏电流超过允许值，称为高阻泄漏故障。

（2）闪络性故障，试验电压升至某值时，监视泄漏电流的电表指值突然升高，表针且呈闪络性摆动；电压稍下降时，此现象消失，但电缆绝缘仍有极高的阻值，这表明电缆存在有故障。

而这种故障点没有形成电阻信道，只有放电间隙或闪络表面的故障便称为闪络性故障。

一般的高阻故障点的性质，可用图1等效电路表示。

图1 高阻故障等效电路高阻故障的表现形式尽管多种多样，但其本质均表现在图1等效电路中的“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接决定了高阻故障的特性，它们可以或者是“高阻泄漏故障”，或者是“高阻闪络性故障”，或者是二者兼有之的故障。

例如：当Rs近似无穷大时，故障点Js两端的直流电压可以增至相当高而泄漏电流还不至于超过额定值，完全可能在电压升至额定值前Js 被击穿，从而形成闪络性故障。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

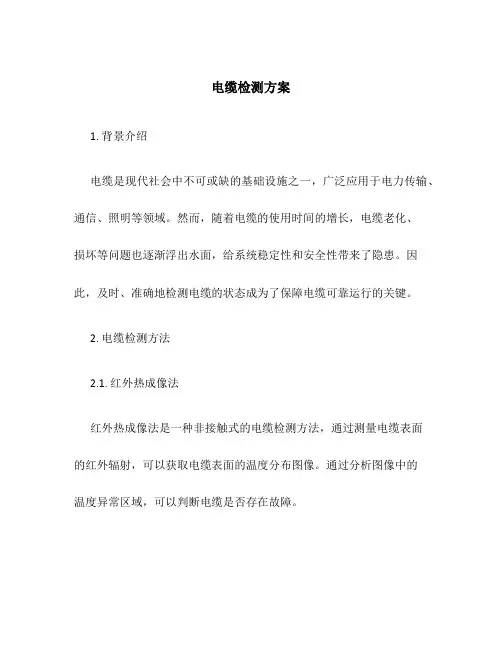

电缆检测方案1. 背景介绍电缆是现代社会中不可或缺的基础设施之一，广泛应用于电力传输、通信、照明等领域。

然而，随着电缆的使用时间的增长，电缆老化、损坏等问题也逐渐浮出水面，给系统稳定性和安全性带来了隐患。

因此，及时、准确地检测电缆的状态成为了保障电缆可靠运行的关键。

2. 电缆检测方法2.1. 红外热成像法红外热成像法是一种非接触式的电缆检测方法，通过测量电缆表面的红外辐射，可以获取电缆表面的温度分布图像。

通过分析图像中的温度异常区域，可以判断电缆是否存在故障。

优点： - 非接触式检测，不会对电缆造成任何损坏； - 能够检测到电缆表面的温度异常，提前发现潜在故障。

缺点： - 无法检测到电缆内部的故障； - 受环境温度、湿度等因素的影响。

2.2. 声波检测法声波检测法通过将电缆内部注入声波信号，并接收回波信号，分析回波信号的特征，判断电缆内部是否存在故障。

优点： - 能够检测到电缆内部的故障，如接头松动、绝缘破损等； - 检测结果准确可靠。

缺点： - 需要专用设备进行检测； - 对电缆造成一定程度的干扰。

2.3. 输电损耗测量法输电损耗测量法通过测量电缆传输过程中的功率损耗，反推电缆的状态。

根据电缆的类型、长度、载流量等参数，通过测量电缆两端的电压、电流，可以计算电缆的电阻、电导等参数，并进一步判断电缆是否存在故障。

优点： - 非常准确地判断电缆的状态； - 需要的设备简单、易于操作。

缺点： - 需要对电缆进行断电操作，影响系统的正常运行； - 无法检测到电缆较小的故障。

3. 电缆检测方案选择不同的电缆检测方法适用于不同的场景和要求。

在选择电缆检测方案时，应根据实际情况进行综合考虑。

•对于电缆表面温度异常检测，可使用红外热成像法；•对于电缆内部故障的检测，如接头松动、绝缘破损等，可使用声波检测法；•对于较为精确的电缆状态判断，可使用输电损耗测量法。

同时，建议采用多种方法相结合的方式进行综合检测，以提高检测的准确性和可靠性。

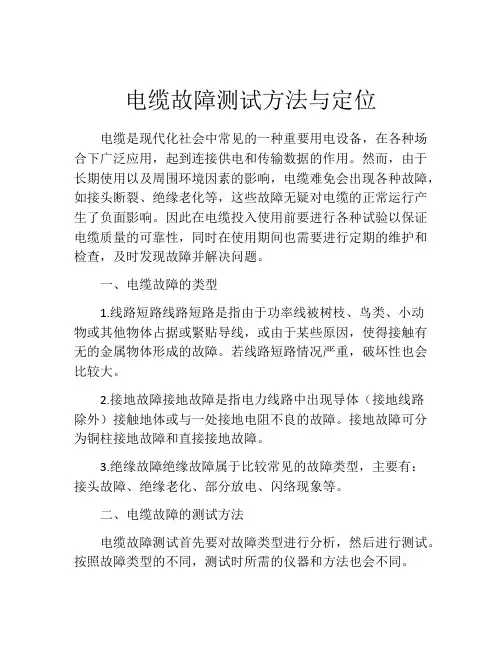

电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。

然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。

因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。

一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。

若线路短路情况严重，破坏性也会比较大。

2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。

接地故障可分为铜柱接地故障和直接接地故障。

3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。

二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。

按照故障类型的不同，测试时所需的仪器和方法也会不同。

在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。

2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。

3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。

4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。

三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。

该方法需要在一端进行直流电压或交流电源测试。

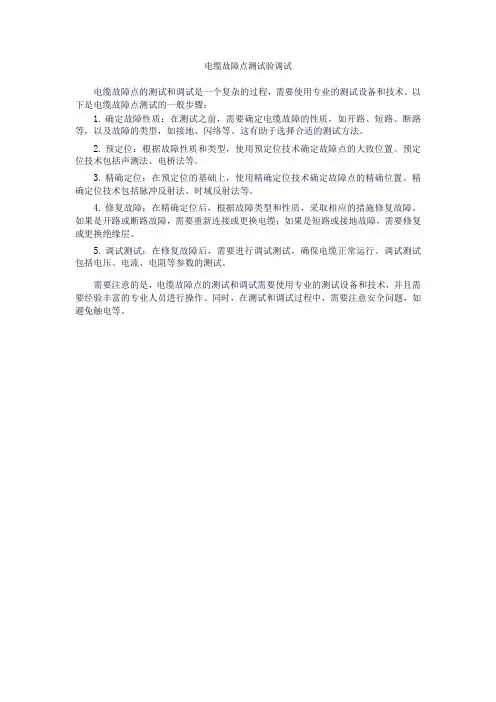

电缆故障点测试验调试
电缆故障点的测试和调试是一个复杂的过程，需要使用专业的测试设备和技术。

以下是电缆故障点测试的一般步骤：
1.确定故障性质：在测试之前，需要确定电缆故障的性质，如开路、短路、断路等，以及故障的类型，如接地、闪络等。

这有助于选择合适的测试方法。

2.预定位：根据故障性质和类型，使用预定位技术确定故障点的大致位置。

预定位技术包括声测法、电桥法等。

3.精确定位：在预定位的基础上，使用精确定位技术确定故障点的精确位置。

精确定位技术包括脉冲反射法、时域反射法等。

4.修复故障：在精确定位后，根据故障类型和性质，采取相应的措施修复故障。

如果是开路或断路故障，需要重新连接或更换电缆；如果是短路或接地故障，需要修复或更换绝缘层。

5.调试测试：在修复故障后，需要进行调试测试，确保电缆正常运行。

调试测试包括电压、电流、电阻等参数的测试。

需要注意的是，电缆故障点的测试和调试需要使用专业的测试设备和技术，并且需要经验丰富的专业人员进行操作。

同时，在测试和调试过程中，需要注意安全问题，如避免触电等。

⾼压电⼒电缆接地故障查找技术2019-10-13在电⼒传输过程中，受种种因素影响，⾼压电⼒电缆中潜在的故障问题逐渐暴露，给⾼压电⼒电缆供电的稳定性与可靠性带来不利影响。

因此采⽤准确、快速的接地故障查找技术对⾼压电⼒电缆的故障问题进⾏查找，并消除存在的电缆故障问题，对供电的可靠性与稳定性可起到积极作⽤。

⽂章主要从电⼒电缆故障的基本概述出发，对⾼压电⼒电缆接地故障查找技术进⾏了分析，以供参考完善。

【关键词】⾼压电⼒电缆接地故障查找技术电⼒⼯业技术的发展与应⽤，传统的架空线路逐渐被电⼒电缆取代，并成为我国电⼒供电的表现形式。

尤其是近年来，随着城市化进程的脚步加快，为了使⽤城乡规划与城市美化的需求，在城乡结合与城市地区，220kV及以下的电⼒传输均采⽤电⼒电缆进⾏供电。

由于电⼒电缆的敷设都是使⽤直埋与穿管⽅法，在地下进⾏敷设，不利于有关⼈员的检修与巡视，⼀旦出现故障问题，势必增加电⼒电缆故障查找的⼒度。

因此在⾼压电⼒电缆故障查找过程中，采⽤何种⽅式、⼿段以及技术进⾏查找，做好⾼压电⼒电缆查找⼯作是当前急需解决的问题。

1 电⼒电缆故障的基本概述1.1 电⼒电缆故障原因按照电学形式，可将⾼压电⼒电缆故障的原因分成5类，具体可从以下⼏⽅⾯来分析：1.1.1 外⼒破坏是指⾼压电⼒电缆在地下敷设后，受施⼯或者是其他外⼒的破坏，导致⾼压电⼒电缆运⾏出现故障问题，⽆法正常运⾏。

1.1.2 ⽣产质量问题即是电缆本⾝存在的质量问题，导致投⼊电⼒系统使⽤后出现故障。

1.1.3 电缆接头的制作问题有关⼈员在安装电⼒电缆过程中，没有严格按照规定要求来接电缆接头，更改电缆接头的尺⼨与技术具有随意性，给电⼒传输带来安全隐患。

1.1.4 电⼒电缆施⼯质量问题在电⼒电缆的施⼯过程中，部分施⼯⼈员没有根据电缆施⼯要求来敷设，降低了施⼯效率。

1.2 故障性质分类在⾼压电⼒电缆运⾏过程中，出现的故障问题主要包括3⼤类：⾼阻故障、低阻故障以及开路故障灯。

一、电缆故障测试步骤：第一步：电缆故障性质的确定测试故障之前要确定：故障电阻是低阻还是高阻；是闪络性还是泄漏型型故障；是开放性的还是封闭型的；是接地、短路、断线还是它们的混合；是单相、两相还是三相故障。

判断故障性质最好用万用表确定高阻还是低阻故障。

以确定测试方法。

第二步：粗测利用低压脉冲法先测定被测电缆的全长和短路、断路故障的距离。

对于高阻故障，可用高压智能电桥，高压闪络法（电流取样法、电压取样法、二次脉冲法）测出故障点距测试端的距离。

之所以称为粗测，是因为无论何种方法测出的数值仅表示被测电缆（故障）的地下长度，由于地下的预留长度不能精确估计，此长度不能代表地面的距离。

只能算是故障点的大致范围。

第三步：测寻电缆的埋设路径，便于在电缆的正上方进行精确定位。

第四步：精确定点对电缆施加冲击高压（或脉动高压），利用故障点的放电声波，在粗测故障距离范围内，用声测法（声磁同步法）或跨步电压法进行精确故障点定位。

二、电缆故障测试方法1．低压脉冲测试法此法可直观地判断电缆故障点是开路还是短路性质的故障，并且能直接读出故障点距测试端的距离来。

低压脉冲法最典型的测试波形如图一所示。

根据行波理论的电波反射原理，发射脉冲在电缆中的传播过程中，如果遇到阻抗不匹配点（阻抗为零的短路点或阻抗为无穷大的断路点以及中间接头处），均会有能量的反射，形成反射脉冲。

断路和断路点反射能量最强，因此反射波的幅度就最大。

接头处反射能量较弱，回波就小得多。

短路故障回波的极性与发射脉冲的极性相反（反相），短路故障回波的极性与发射脉冲的极性相同（同相）。

中间接头处的等效阻抗一般大于电缆的特性阻抗，回波极性也与发射脉冲同相，只是幅度相对要小得多，加上在传播过程中电缆的衰减，所以不一定每个中间接头的的回波都看得见，1Km以上的中间接头回波就可能看不清楚甚至看不见。

定位双游标必须卡在发射脉冲的前沿拐点和回波脉冲的前沿拐点上测试出的距离才是准确的。

对于较远距离的故障回波（包括电缆终端反射回波），由于回波前沿比较圆滑，前沿起始拐点不一定非常清晰，可能会带来一定测试误差。

电缆故障测试检测查找仪器使用方法简版修正1.仪器准备-将仪器放置在平稳的工作台上，插上电源线并接通电源。

-确认仪器屏幕显示正常，没有任何故障提示。

2.连接电缆-将待测电缆断开，分割成两段。

-将仪器的发射端与一个电缆段的一端相连，并确保连接牢固。

-将仪器的接收端与另一个电缆段的一端相连，并确保连接牢固。

3.开始测试-按下仪器上的开机按钮，待仪器启动完成。

-在操作界面上选择故障定位模式，如电压法、电流法或时间域反射法等。

-设置适当的测试参数，如电流大小、测试时间等。

-点击“开始测试”按钮，仪器将开始检测故障。

4.故障定位-仪器会实时显示测试结果，包括故障位置、类型及距离等信息。

-根据仪器显示的故障位置，可采取相应的维修措施，如挖掘地面找到电缆，修理或更换电缆等。

5.完成测试-完成一次故障定位后，点击“停止测试”按钮，仪器将停止测量。

-断开电缆连接，将仪器关机，并拔掉电源线。

-将仪器放回存放位置，保证仪器的安全。

注意事项：-在操作仪器之前，请仔细阅读使用说明书，熟悉仪器的功能和操作流程。

-在测试过程中，需要确保测试操作区域没有其他人员，以免发生安全事故。

-操作过程中要注意操作规范，防止仪器受到外界干扰，影响测试结果的准确性。

总结：电缆故障测试检测查找仪器的使用方法较为简单，主要包括仪器准备、连接电缆、开始测试、故障定位和完成测试等步骤。

仪器操作人员只需熟悉仪器的功能和操作流程，按照说明书进行操作即可。

在测试过程中，要注意操作规范和安全性，以保证测试结果的准确性。

电力电缆故障原因及检测技术摘要：当今社会，人们生活水平不断提高，用电设施也在不断增多，对于用电的需求也同样有所增加。

对此，为了提高电力电缆的使用寿命，实现稳定持续地供电，加强电力电缆故障检测技术的升级是十分必要的。

要想更好地开展电力电缆故障检测作业，电力企业需要加强自身的管理，不断完善和改进相关运行模式，提高电力资源的利用率，落实好相关检测技术的实施工作。

本文针对目前电力电缆产生故障的原因展开分析，探讨出相对应的检测技术，以此来解决电力电缆故障，共同构建良好的电力运维网络。

关键词：电力电缆；故障原因；检测技术引言：电缆作为电力输送和电路连接的主要工具，它的出现为人们的日常生活提供了极大的便利。

加强电力电缆故障检测技术的应用，不仅能够有效提高电缆运输电流的效率，同时能够解决传统电网存在的安全隐患，极大地提高了电缆运维人员的工作效率，降低了运维的工作量，使电缆更好地服务于社会，满足人们日常生活所需。

只有保障好电力系统的稳定运行，才能够有效促进社会经济的健康发展。

一、电力电缆故障原因分析1.电缆绝缘老化不论是什么器具，长时间的工作都会导致其工作性能下降、寿命减少，电缆也同样不例外，长时间的工作就是造成电缆绝缘性能下降的主要原因。

比如：电缆内部存在气体，这些气体由于电流的流动也游离在电缆之中，而电缆内部自身存在的电解质，又会与这些物质发生反应，所产生的反应物臭氧会对电缆进行腐蚀。

此外，电缆本身工作运行时产生的热量，也会造成电缆的老化。

不仅如此，一些社会责任感较低的企业为了提高企业自身的经济效益，从而降低投入的成本，采用在一条电缆沟铺设多条电缆的形式，这种形式会造成电缆沟拥挤，在运行时产生大量热量，热量堆积造成电缆绝缘体腐蚀，进而加速电缆老化。

1.外力损伤在进行电力电缆安装过程中，其实需要大量的人工操作，但是由于很多的电力电缆安装人员都来自农村，缺乏相关电缆安装的专业知识。

因此在进行实际的电缆安装操作时，一些施工人员未按流程进行电缆安装，忽视安装规范中的细节，在不知不觉间造成电缆的外部拉力损坏，从而导致电缆无法正常使用。

电力设备的电缆故障检测与维修技术一、引言电力设备的电缆是供电系统中非常重要的组成部分，它负责输送电能，连接各种电气设备。

然而，由于电缆运行环境复杂，存在各种潜在的故障风险，如绝缘老化、短路等。

因此，电缆故障检测与维修技术对于确保电力设备的稳定运行至关重要。

二、电缆故障检测技术1. 传统检测方法传统的电缆故障检测方法包括直流耐压测试、局部放电检测和无损检测等。

直流耐压试验通过施加高压电流，检测电缆绝缘是否破损。

局部放电检测主要依据局部放电产生的脉冲电流信号来判断电缆绝缘是否发生故障。

无损检测技术则主要通过热红外成像、电磁波检测等方式，检测电缆表面和内部的异常情况。

2. 高频电缆故障预测技术近年来，高频电缆故障预测技术逐渐兴起。

该技术利用高频电磁波在电缆中的传播特性，通过检测信号的相位和幅度变化，来判断电缆的故障类型和位置。

高频电缆故障预测技术具有非侵入性、准确性高等优点，可以及早发现电缆故障，提前进行维修，避免事故的发生。

三、电缆故障维修技术1. 绝缘修复技术电缆的绝缘老化是导致电缆故障的主要原因之一。

对于绝缘老化的电缆，可以采取混凝土护套修复、电缆漏油处理等方法进行维修。

混凝土护套修复是通过将新的混凝土材料包裹在受损部分上，增加电缆的绝缘性能。

电缆漏油处理则主要是清除漏油部位的污物，并进行绝缘油的添加。

2. 故障定位技术故障定位是电缆故障维修中非常重要的环节。

常用的故障定位技术包括回波法、反射法和时间域反射法等。

回波法利用电缆信号在故障位置反射后返回的特性，通过测量反射时间差来确定故障位置。

反射法则是利用发送的电磁波在故障位置反射所产生的信号，通过测量反射信号的幅度和相位差来确定故障位置。

时间域反射法是利用不同频率的电磁波在电缆中传播速度不同的原理，通过测量信号的传播时间来确定故障位置。

3. 故障纠正技术一旦确定了电缆故障的位置，需要进行故障纠正。

常用的故障纠正技术包括电缆割接、绝缘加固、局部放电修复等。

高速动车组电缆故障检测技术分析发布时间：2022-10-24T14:14:58.233Z 来源：《中国科技信息》2022年6月第12期作者：吴臻[导读] 高速动车组运行依靠电缆完成控制吴臻中国铁路广州局集团有限公司广州动车段广东广州 511400摘要：高速动车组运行依靠电缆完成控制，为了避免车组运行过程中所存在的安全隐患，最快速的方法就是能够及时的找到电缆运行所出现的故障点。
