电缆断线故障点的测定方法

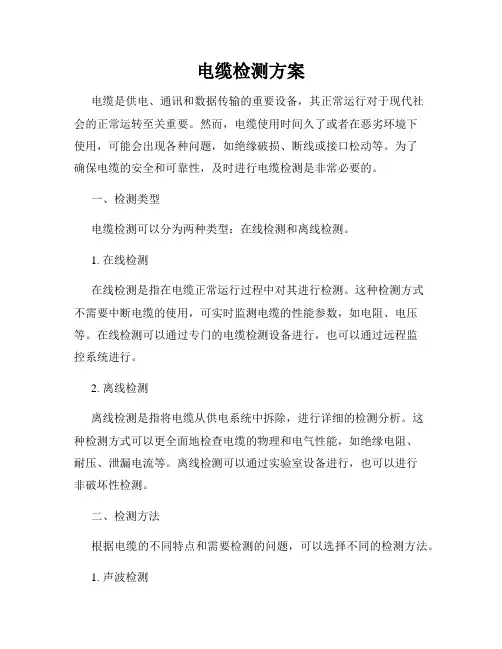

电缆检测方案电缆是供电、通讯和数据传输的重要设备，其正常运行对于现代社会的正常运转至关重要。

然而，电缆使用时间久了或者在恶劣环境下使用，可能会出现各种问题，如绝缘破损、断线或接口松动等。

为了确保电缆的安全和可靠性，及时进行电缆检测是非常必要的。

一、检测类型电缆检测可以分为两种类型：在线检测和离线检测。

1. 在线检测在线检测是指在电缆正常运行过程中对其进行检测。

这种检测方式不需要中断电缆的使用，可实时监测电缆的性能参数，如电阻、电压等。

在线检测可以通过专门的电缆检测设备进行，也可以通过远程监控系统进行。

2. 离线检测离线检测是指将电缆从供电系统中拆除，进行详细的检测分析。

这种检测方式可以更全面地检查电缆的物理和电气性能，如绝缘电阻、耐压、泄漏电流等。

离线检测可以通过实验室设备进行，也可以进行非破坏性检测。

二、检测方法根据电缆的不同特点和需要检测的问题，可以选择不同的检测方法。

1. 声波检测声波检测是通过检测电缆内部的声波信号来判断电缆的状态。

这种方法对于检测电缆的绝缘损伤、接头松动等问题非常有效。

通过专用的声波检测仪器，可以准确地识别出故障点的位置和严重程度。

2. 热红外检测热红外检测是通过红外热像仪来检测电缆的温度分布情况，从而判断电缆是否存在异常情况。

这种方法对于检测电缆过载、接触不良等问题非常有效。

通过红外热像仪图像的分析，可以提前发现潜在故障，并采取相应的措施进行修复。

3. 高频局放检测高频局放检测是通过检测电缆的局部放电情况来判断电缆是否存在故障。

这种方法对于检测电缆绝缘老化、水分渗入等问题非常有效。

通过高频局放检测仪器的分析，可以确定故障点的位置和程度，以便进行及时的维修和更换。

4. 失效分析失效分析是指通过对已经失效的电缆进行详细的检测和分析，以找出失效的原因和规律。

这种方法对于电缆的改进和设计具有重要的参考价值。

通过失效分析，可以深入了解电缆的弱点，从而提出一些建议和措施，以提高电缆的可靠性和寿命。

电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。

但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。

对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。

1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。

（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。

另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。

（3）机械损伤：如挖掘等外力造成的损伤。

（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。

（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。

（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。

（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。

2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。

若按故障性质来分，又可分为开路、低阻、高阻故障等。

开路故障：指电缆的甲端与乙端一相或者三相*断开。

低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。

高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。

它包括泄漏性高阻故障和闪络性高阻故障。

在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

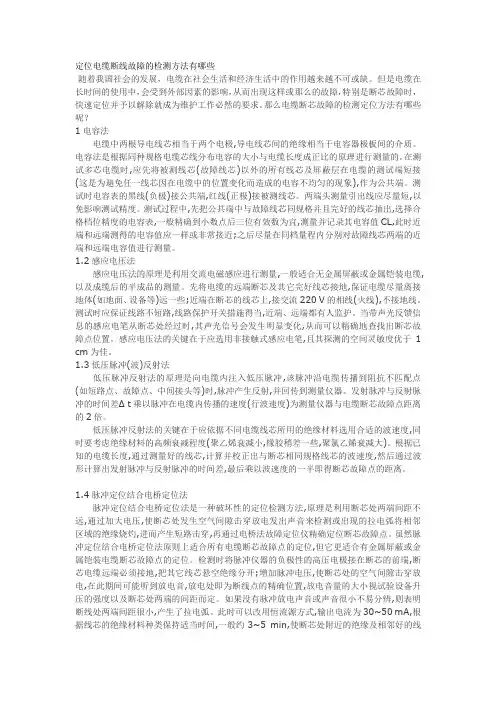

定位电缆断线故障的检测方法有哪些随着我国社会的发展，电缆在社会生活和经济生活中的作用越来越不可或缺。

但是电缆在长时间的使用中，会受到外部因素的影响，从而出现这样或那么的故障，特别是断芯故障时，快速定位并予以解除就成为维护工作必然的要求。

那么电缆断芯故障的检测定位方法有哪些呢？1电容法电缆中两根导电线芯相当于两个电极,导电线芯间的绝缘相当于电容器极板间的介质。

电容法是根据同种规格电缆芯线分布电容的大小与电缆长度成正比的原理进行测量的。

在测试多芯电缆时,应先将被测线芯(故障线芯)以外的所有线芯及屏蔽层在电缆的测试端短接(这是为避免任一线芯因在电缆中的位置变化而造成的电容不均匀的现象),作为公共端。

测试时电容表的黑线(负极)接公共端,红线(正极)接被测线芯。

两端头测量引出线应尽量短,以免影响测试精度。

测试过程中,先把公共端中与故障线芯同规格并且完好的线芯抽出,选择合格档位精度的电容表,一般精确到小数点后三位有效数为宜,测量并记录其电容值CL,此时近端和远端测得的电容值应一样或非常接近;之后尽量在同档量程内分别对故障线芯两端的近端和远端电容值进行测量。

1.2感应电压法感应电压法的原理是利用交流电磁感应进行测量,一般适合无金属屏蔽或金属铠装电缆,以及成缆后的半成品的测量。

先将电缆的远端断芯及其它完好线芯接地,保证电缆尽量离接地体(如地面、设备等)远一些;近端在断芯的线芯上,接交流220 V的相线(火线),不接地线。

测试时应保证线路不短路,线路保护开关措施得当,近端、远端都有人监护。

当带声光反馈信息的感应电笔从断芯处经过时,其声光信号会发生明显变化,从而可以精确地查找出断芯故障点位置。

感应电压法的关键在于应选用非接触式感应电笔,且其探测的空间灵敏度优于1 cm为佳。

1.3低压脉冲(波)反射法低压脉冲反射法的原理是向电缆内注入低压脉冲,该脉冲沿电缆传播到阻抗不匹配点(如短路点、故障点、中间接头等)时,脉冲产生反射,并回传到测量仪器。

判断电线电缆断点的几种方法当电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定。

现介绍几种判断电线电缆断点的方法，以供参考。

首先我们需要找出有断点的一根电线，这还是比较容易的。

然后就可以找到确切的断点了。

1. 用数字万用表判断法用数字万用表可以将这一难题轻松搞定。

具体方法：把有断点的电线一端接在220V电压的火线上，另一端悬空。

将数字万用表拔至AC2V挡，从电线的火线接入端开始，用一只手捏住黑表笔的笔尖，另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V左右。

当红表笔移动到某处时，显示屏显示的电压突然下降到约0.04伏（大约是原来电压的十分之一），从该位置向前（火线接入端）的大约15cm处即是电线断点所在。

用此法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断，则此法是无能为力的。

2. 感应式电笔判断法感应试电笔(就是带着一个电子表似的屏幕，可以检测电压和通断的那种）。

先把有断点的那根线接上火线，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失,断点就在此了，左右不超过100毫米。

需要注意的是：断点电线周围的电缆不能带有电源。

3. 折弯判断法。

把有断点的电线一端接万用表的黑表笔，另一端接红表笔。

万用表打在电阻*200欧档。

在最有可能断线的地方（比如经常弯曲点）来回折弯。

如万用表显示忽通忽断时，此处即为断点。

还不能判断，则需从电缆的一端开始折弯，直到找到断点。

此法适用于较短的电缆。

4．拉拔电线判断法用老虎钳拉拔电缆端头的断线，如断点在电缆端头附近，则绝缘皮很容易拉断。

此法用于断点在电缆端头的附近，例如行车控制按钮电缆。

5. 针刺判断法在断线电缆上分段插入钢针，用万用表测量钢针到电缆端头的通断，以判断电缆的断点。

正常情况下不建议使用，因为会破坏绝缘层，尤其是在湿度较大的环境中。

6. 仪器判断法。

音频探测仪-可探测地下电缆径路及大致故障点;电缆故障遥测仪-可探测电缆的全长和电缆芯线的断、短路故障点。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。

如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。

笔者总结多年的工作经验,给出以下分享。

电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。

电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。

断线故障一般都伴有经电阻接地的现象。

2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。

3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。

4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。

5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。

二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。

1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。

并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。

由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。

此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。

适用于短路、低阻与高阻泄露性故障。

2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。

10kV配电线路电缆故障查找方法在10kV配电线路中，电缆故障是一种常见的情况。

一旦出现电缆故障，就会导致供电中断，给生产和生活带来诸多不便。

及时准确地查找并修复电缆故障至关重要。

本文将从多个角度介绍10kV配电线路电缆故障的查找方法，以便工程师和技术人员能够更好地应对和解决这一问题。

一、设备准备在进行电缆故障查找前，首先需要做好相关的设备准备工作。

一般来说，需要准备以下设备：1. 绝缘测试仪：用于测试电缆绝缘电阻和绝缘强度，帮助确定故障位置。

2. 故障指示仪：用于指示故障点的位置，对查找故障非常有帮助。

3. 输电测距仪：用于测量电缆的故障距离，有助于确定故障位置。

4. 多功能电流表：用于测试电缆的电流情况，判断电缆是否存在故障。

5. 钢针：用于在地面上查找地下电缆的位置。

以上设备是查找电缆故障时必不可少的，只有准备充分才能更快更准确地找到故障位置。

二、查找方法在进行电缆故障查找时，通常可以从以下几个方面进行：1. 检查终端设备：首先要检查配电线路的终端设备，包括配电室、变压器等地方，看是否存在显而易见的故障。

有时，故障可能就发生在这些终端设备上。

2. 测试绝缘电阻：使用绝缘测试仪测试电缆的绝缘电阻，如果发现绝缘电阻异常低，就说明可能存在绝缘故障。

通过测试各段电缆的绝缘电阻，可以逐步缩小故障范围。

3. 检查接线盒：接线盒是电缆连接的关键位置，也是电缆故障的常见位置。

可以通过检查接线盒的连接情况，排除故障。

4. 使用故障指示仪：故障指示仪可以帮助确定故障点的位置，通过在线路上移动故障指示仪，可以确定故障点的大致位置。

5. 输电测距仪测距：使用输电测距仪对电缆进行测距，找到故障距离，有助于确定故障位置。

6. 测试电流情况：通过多功能电流表测试电缆的电流情况，如果发现某段电缆的电流异常，就说明可能存在故障。

7. 地下查找：使用钢针在地面上查找地下电缆的位置，有助于确定故障位置的大致范围。

以上方法并非逐一进行，而是需要根据实际情况综合运用。

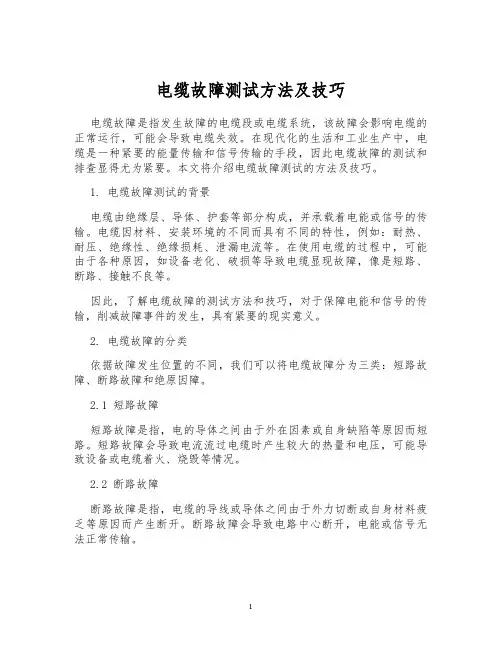

电缆故障测试方法及技巧电缆故障是指发生故障的电缆段或电缆系统，该故障会影响电缆的正常运行，可能会导致电缆失效。

在现代化的生活和工业生产中，电缆是一种紧要的能量传输和信号传输的手段，因此电缆故障的测试和排查显得尤为紧要。

本文将介绍电缆故障测试的方法及技巧。

1. 电缆故障测试的背景电缆由绝缘层、导体、护套等部分构成，并承载着电能或信号的传输。

电缆因材料、安装环境的不同而具有不同的特性，例如：耐热、耐压、绝缘性、绝缘损耗、泄漏电流等。

在使用电缆的过程中，可能由于各种原因，如设备老化、破损等导致电缆显现故障，像是短路、断路、接触不良等。

因此，了解电缆故障的测试方法和技巧，对于保障电能和信号的传输，削减故障事件的发生，具有紧要的现实意义。

2. 电缆故障的分类依据故障发生位置的不同，我们可以将电缆故障分为三类：短路故障、断路故障和绝原因障。

2.1 短路故障短路故障是指，电的导体之间由于外在因素或自身缺陷等原因而短路。

短路故障会导致电流流过电缆时产生较大的热量和电压，可能导致设备或电缆着火、烧毁等情况。

2.2 断路故障断路故障是指，电缆的导线或导体之间由于外力切断或自身材料疲乏等原因而产生断开。

断路故障会导致电路中心断开，电能或信号无法正常传输。

2.3 绝原因障绝原因障是指，电缆绝缘层因自然老化、外力损害等因素破损或导致降低绝缘强度。

绝原因障简单产生沿着绝缘损伤处的电弧或放电现象，进而导致设备或电缆着火。

3. 电缆故障测试方法下面将分别介绍电缆故障的测试方法：3.1 短路测试短路测试方法包括电铃测试和电阻测试，其中电铃测试需要两个检验人员同时完成，一个人负责发信号，一个人负责找寻响应的线路。

电阻测试则是通过在线路两端施加确定的电压，依据电路中的电流和两端电压计算电路的电阻以及是否损坏。

3.2 断路测试断路测试紧要包括继电器方法、交流电流法和直流阻抗方法，其中继电器方法的原理是测量断路处的电压和电流关系。

在断路处接受到正常电流和电压时，应当符合欧姆定律的关系。

电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。

为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。

一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。

导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。

（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。

2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。

电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。

（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。

3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。

电缆短路故障可以分为一次短路和二次短路两种情况。

电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。

1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。

绝缘电阻越大，绝缘性能越好。

绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。

此时需要对电缆进行维修或更换。

2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。

电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。

然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。

因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。

一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。

若线路短路情况严重，破坏性也会比较大。

2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。

接地故障可分为铜柱接地故障和直接接地故障。

3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。

二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。

按照故障类型的不同，测试时所需的仪器和方法也会不同。

在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。

2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。

3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。

4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。

三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。

该方法需要在一端进行直流电压或交流电源测试。

一、电缆故障测试步骤：第一步：电缆故障性质的确定测试故障之前要确定：故障电阻是低阻还是高阻；是闪络性还是泄漏型型故障；是开放性的还是封闭型的；是接地、短路、断线还是它们的混合；是单相、两相还是三相故障。

判断故障性质最好用万用表确定高阻还是低阻故障。

以确定测试方法。

第二步：粗测利用低压脉冲法先测定被测电缆的全长和短路、断路故障的距离。

对于高阻故障，可用高压智能电桥，高压闪络法（电流取样法、电压取样法、二次脉冲法）测出故障点距测试端的距离。

之所以称为粗测，是因为无论何种方法测出的数值仅表示被测电缆（故障）的地下长度，由于地下的预留长度不能精确估计，此长度不能代表地面的距离。

只能算是故障点的大致范围。

第三步：测寻电缆的埋设路径，便于在电缆的正上方进行精确定位。

第四步：精确定点对电缆施加冲击高压（或脉动高压），利用故障点的放电声波，在粗测故障距离范围内，用声测法（声磁同步法）或跨步电压法进行精确故障点定位。

二、电缆故障测试方法1．低压脉冲测试法此法可直观地判断电缆故障点是开路还是短路性质的故障，并且能直接读出故障点距测试端的距离来。

低压脉冲法最典型的测试波形如图一所示。

根据行波理论的电波反射原理，发射脉冲在电缆中的传播过程中，如果遇到阻抗不匹配点（阻抗为零的短路点或阻抗为无穷大的断路点以及中间接头处），均会有能量的反射，形成反射脉冲。

断路和断路点反射能量最强，因此反射波的幅度就最大。

接头处反射能量较弱，回波就小得多。

短路故障回波的极性与发射脉冲的极性相反（反相），短路故障回波的极性与发射脉冲的极性相同（同相）。

中间接头处的等效阻抗一般大于电缆的特性阻抗，回波极性也与发射脉冲同相，只是幅度相对要小得多，加上在传播过程中电缆的衰减，所以不一定每个中间接头的的回波都看得见，1Km以上的中间接头回波就可能看不清楚甚至看不见。

定位双游标必须卡在发射脉冲的前沿拐点和回波脉冲的前沿拐点上测试出的距离才是准确的。

对于较远距离的故障回波（包括电缆终端反射回波），由于回波前沿比较圆滑，前沿起始拐点不一定非常清晰，可能会带来一定测试误差。

四种测量导线断点的方法一、电容法查找导线断点的方法单根绝缘导线查断点不能用电容表，可以用数字式测电笔，这种电笔很普及它上面有两个触摸点，一个是直通点、一个是感应点，现在用的就是这个感应点，为了使查找效果好一点用金属片做一个感应头套在电笔的前端以增大感应面积，给导线的一端通入市电的火线，导线的另一端通过一个灯泡接入零线，用这个电笔从火线的入端向另一端滑动这时电笔上会显示一个闪电符号，在这个闪电符号消失的地方就是导线的断点处。

实例；这个方法最适合查找电褥子的断点了，当然在这不用串灯泡直接通电就可以了。

如果是两根以上封装在一起的可以用数字电容表（或者万用表的电容档）来找断点，‘模糊师傅’已经试了3米长的平行线测量的电容量是220PF（这个值因线而异不是固定数），假定它测量左端是80PF、右端是140PF，先算出每米线长的电容量；1、首先计算出每米PF：220P÷3m≈73P/m2、再计算出每厘米PF：73P÷100cm＝0.73P/cm3、最后算出某端断点：80P÷0.73P≈110cm（距离）也就是这个断点是在距离线头左端的110cmc处。

友情提示：如果带有屏蔽层的电线电缆有断点时，我们是否可以用此方法测量呢？二、用电笔测电缆内部断线方法以下方法只适用于没有屏蔽层的各种电缆：1。

首先测出是那根芯线断了。

2。

只给断线的一芯送电；3。

找一只电笔，不论什么形式的，只要隔着绝缘层能够感应，有显示即可。

4。

从接电端出发，沿着电缆测试；直到信号显示消失之处，即为断点。

5。

如果感应信号不强，可以找一长条金属接到电笔上，用其贴着电缆表面慢慢走，由于感应面积增大，信号会显著增强。

1，将其他没有断线的芯线连在一起接地；2，没有通电的那一侧有可能感应到微弱信号，但是绝对没有带电侧强，断点两端的信号总是有强弱之分的；3，此法不是万能，短电缆效果明显，电缆越长越糟糕，是在没有电缆测断仪的情况下因陋就简的方法。

电缆故障点的四种实用测定方法一、电缆故障的种类与判断无论是高压电缆还是低压电缆，在施工、安装和运行过程中，故障往往是由短路、过载运行、绝缘老化或外力损坏引起的。

电缆故障分为三类：接地、短路和断开。

三芯电缆故障类型主要包括以下几个方面：单芯或双芯接触；两相铁芯之间短路；三相芯线完全短路；单相芯线断开或多相线断开。

对于直接短路或断线故障，可使用万用表直接测量和判断。

对于间接短路和接地池故障，可使用兆欧表遥测芯线之间或芯线与地面之间的绝缘电阻，并根据其电阻值确定故障类型。

2、电缆故障点的确定方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。

此方法所用设备为直流耐压试验机。

电路接线如图1所示，其中syb为高压试验变压器，c为高压电容器，zl为高压整流硅堆，r为限流电阻，q 为放电球间隙，l为电缆芯线。

当电容器c充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生\滋、滋\的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。

查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到\滋、滋\放电声最大时，该处即为故障点。

使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。

2.电桥法电桥法是用双臂电桥测量电缆芯线的直流电阻，然后精确测量电缆的实际长度，并根据电缆长度与电阻的正比例关系计算故障点。

该方法适用于电缆芯线间直接短路或短路点接触电阻小于1Ω的情况，判断误差一般不大于3m，故障点接触电阻大于1Ω的情况下，可采用增加烧穿电压的方法将电阻降低到1Ω，然后按此方法测量。

测量电路首先测出芯线a与b之间的电阻r1，则r1＝2rx＋r，其中r为a相或b相至故障点的一相电阻值，r为短接点的接触电阻。

再就电缆的另一端测出a’和b’芯线间的直流电阻值r2，则r2＝2r（l－x）＋r，式中r（l－x）为a’相和b’相芯线至故障点的一相电阻值。

电缆故障测试检测查找仪器使用方法简版修正1.仪器准备-将仪器放置在平稳的工作台上，插上电源线并接通电源。

-确认仪器屏幕显示正常，没有任何故障提示。

2.连接电缆-将待测电缆断开，分割成两段。

-将仪器的发射端与一个电缆段的一端相连，并确保连接牢固。

-将仪器的接收端与另一个电缆段的一端相连，并确保连接牢固。

3.开始测试-按下仪器上的开机按钮，待仪器启动完成。

-在操作界面上选择故障定位模式，如电压法、电流法或时间域反射法等。

-设置适当的测试参数，如电流大小、测试时间等。

-点击“开始测试”按钮，仪器将开始检测故障。

4.故障定位-仪器会实时显示测试结果，包括故障位置、类型及距离等信息。

-根据仪器显示的故障位置，可采取相应的维修措施，如挖掘地面找到电缆，修理或更换电缆等。

5.完成测试-完成一次故障定位后，点击“停止测试”按钮，仪器将停止测量。

-断开电缆连接，将仪器关机，并拔掉电源线。

-将仪器放回存放位置，保证仪器的安全。

注意事项：-在操作仪器之前，请仔细阅读使用说明书，熟悉仪器的功能和操作流程。

-在测试过程中，需要确保测试操作区域没有其他人员，以免发生安全事故。

-操作过程中要注意操作规范，防止仪器受到外界干扰，影响测试结果的准确性。

总结：电缆故障测试检测查找仪器的使用方法较为简单，主要包括仪器准备、连接电缆、开始测试、故障定位和完成测试等步骤。

仪器操作人员只需熟悉仪器的功能和操作流程，按照说明书进行操作即可。

在测试过程中，要注意操作规范和安全性，以保证测试结果的准确性。

电线电缆生产企业都会遇到电线断路或短路的现象，这做情况对企业质量检测部门是非常头痛的事情。

有的企业有电线电缆检测故障仪，有的没有要用现有设备把故障点找到需要简单适用的计算方法，这里介绍此电线电缆故障计算方法，虽然在以前电缆报上看到过这里也提出我们查找断点和短路的思路。

断路：电容方法计算L = UX*S ／P ，（L为断线距离，S为电缆长度；UX 测量端断线工作电容）。

这种方法测量结果与实际断线点差距相当大，浪费了人力物力。

短断：计算电阻这种方法是L=A*S/（A+B），（L为断线距离，S为电缆长度；A、B 测量端短路线电阻）这种方法是现在电缆企业最有效的方法但也存在着电阻测量精度问题。

经过不断地对事故分析和总结，我们发现电线断路有一个规律表现明显的就是市话线、成对或成组的电线等。

就是我们测的断路电容要比正常单线电容要大，而正常线的电容没有多大的变化都非常接近，断路电容大其是也是必然的，不管我们测的是A端还是B端测量都是和地或是正常线对，这样就存在不仅是一对还有地和其它线对的耦合电容。

这里介绍断路计算公式1：L=SQRT（UA*（U-UB））/（SQRT（UA*（U-UB））+SQRT（UA*（U-UB）））断路计算公式2：L=（（UA+（U-UB））/（2*U））*S两式中：L ——电缆A端至断点长度，m S——电缆全长，mU A——为A端测断线电容，p F U B —— B端测断线电容p FU——正常线电容，p F这两种方式第一种计算方法误差范围要比第二种方法小得多，但需要过程中长期的测量。

第一种方法是普遍使用的方法。

这里要说明的是测量固有误差仍不可避免的。

除有公式计算外，还可以利用现有设备进行查找，所需设备：工频火检机，通用型数字万用表。

用这种方法找断点需要前提条件的，如果线带屏蔽的话最好用工式计算，如果没带屏蔽那用工频火检机利用电感找断点误差点几乎为零。

方法：利用计算公式计算出大概位置，然后测量电线外护套厚度，假如外护套厚度为0.8mm那么工频火检电压升到5kV，（这里掌握个原则火检电压升多少，要看万用表电感强弱不能太大防止烧表）电线两端线芯绝缘和护套削皮。

电缆故障二次脉冲法（最新版）目录1.电缆故障概述2.二次脉冲法的原理3.二次脉冲法在电缆故障检测中的应用4.二次脉冲法的优势与局限性5.结论正文1.电缆故障概述随着电力系统的快速发展，电缆在输电和配电系统中的应用越来越广泛。

然而，由于各种原因，如施工质量、电缆老化、外力破坏等，电缆故障时常发生。

电缆故障会给电力系统带来很大的安全隐患，并导致供电中断，影响正常生产和生活。

因此，电缆故障检测与诊断显得尤为重要。

2.二次脉冲法的原理二次脉冲法是一种常见的电缆故障检测方法。

其基本原理是：在电缆故障点附近产生一个二次脉冲信号，通过检测这个信号，可以判断电缆故障的位置、类型和程度。

具体操作过程包括以下几个步骤：（1）向电缆注入一个直流高压脉冲；（2）当脉冲传播到故障点时，由于故障点的电阻、电感等特性与正常电缆不同，会产生一个反射脉冲；（3）检测反射脉冲，分析其特征，判断电缆故障的位置、类型和程度。

3.二次脉冲法在电缆故障检测中的应用二次脉冲法在电缆故障检测中有着广泛的应用，主要体现在以下几个方面：（1）检测电缆故障位置。

二次脉冲法可以准确地检测出电缆故障的位置，为故障维修提供依据。

（2）判断电缆故障类型。

根据反射脉冲的特征，可以初步判断电缆故障的类型，如低阻故障、高阻故障、断线故障等。

（3）评估电缆故障程度。

通过分析反射脉冲的幅值、时间等参数，可以对电缆故障的程度进行评估，为故障维修提供参考。

4.二次脉冲法的优势与局限性二次脉冲法在电缆故障检测中具有明显的优势，如检测速度快、准确度高、操作简便等。

但同时也存在一定的局限性，例如对于某些特殊类型的电缆故障，如局部放电、绝缘老化等，检测效果可能不佳。

因此，在实际应用中，需要综合考虑各种因素，选择合适的检测方法。

5.结论二次脉冲法作为一种常见的电缆故障检测方法，具有操作简便、检测速度快、准确度高等优点，在电力系统中得到了广泛应用。

二次脉冲法测电缆故障的原理一、引言电缆是现代电力传输和通信的重要组成部分，而电缆故障的检测和定位是电力系统运行维护中必不可少的工作。

二次脉冲法作为一种常用的电缆故障检测方法，具有测量精度高、定位准确等优点，被广泛应用于电力系统中。

二、二次脉冲法的原理二次脉冲法是一种基于时域反射原理的电缆故障检测方法。

其原理可以概括为以下几个步骤：1. 信号发生器发出一个高频脉冲信号，将其输入到待测电缆的一端。

2. 当脉冲信号遇到电缆故障点（如断线、短路等），部分信号会被反射回来，形成反射波。

3. 反射波经过一定的传输时间后，到达信号发生器与故障点之间的距离，然后被传感器捕获。

4. 通过测量反射波的到达时间和信号传播速度，可以计算出故障点到信号发生器的距离。

5. 根据反射波的波形和到达时间，可以进一步判断电缆故障的类型和位置。

三、二次脉冲法的应用二次脉冲法在电缆故障检测和定位中有着广泛的应用。

主要包括以下几个方面：1. 断线故障检测：通过测量反射波的到达时间，可以判断电缆是否存在断线故障，并确定断线点的位置，便于进行维修和更换。

2. 短路故障检测：短路故障会导致反射波的幅值增大，通过测量反射波的幅值变化可以判断电缆是否存在短路故障，并确定短路点的位置。

3. 绝缘故障检测：绝缘故障会导致反射波的形状发生变化，通过观察反射波的波形可以判断电缆是否存在绝缘故障，并确定故障点的位置。

4. 电缆长度测量：通过测量反射波的传输时间，可以准确测量电缆的长度，便于电缆的布线和故障定位。

四、二次脉冲法的优缺点二次脉冲法作为一种电缆故障检测方法，具有以下优点：1. 测量精度高：通过测量反射波的到达时间和波形变化，可以实现对电缆故障的准确检测和定位。

2. 操作简便：二次脉冲法仅需使用简单的仪器设备，操作简便，适用于现场使用。

3. 安全可靠：二次脉冲法无需对电缆进行切割或接地，不会对电缆和人员造成安全风险。

然而，二次脉冲法也存在一些缺点：1. 依赖故障类型：二次脉冲法对不同类型的故障响应不同，对于一些细微的故障可能无法准确检测和定位。
