施工图阶段建筑总平面图绘制要求细则

规划施工图(建筑总平面图)的绘制要求1本要求适用于修建性详细规划方案报建阶段及最终报审阶段图形文件的绘制，建筑总平面图也应参照本要求绘制。

2 规划图要严格采用建筑工程当地坐标系绘制，以AutoCAD中一个绘图单位代表1米，不得旋转、偏移、缩放。

3 属规划内容的实体（符号除外）不可以图块（BLOCK）形式或AutoCAD不能辨识的形式出现。

4 对要求绘制的闭合多义线（POLYLINE）规定如下：4.1 同一多边形实体不应出现重复的线段，同一多边形不可重复绘制叠加在一起。

4.2具有相同属性内容的同类型轮廓线，邻接边必须完全重合且仅允许一次重复。

不允许出现邻接边界重叠和交叉现象。

5 规划图应为二维图形，即所有实体的“Z”坐标值必须为“0”。

6 尺寸标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。

坐标标注保证与AutoCAD中实际坐标一致。

7 电子文件中所有文字类标注均采用“宋体”，文字样式名称统一为“GHBZ”，尺寸类标注采用“天正建筑自动生成的标注”样式，所衬地形图除外。

8 电子文件内容应干净，不得含有不相关的内容，如无用的字体、线型、图层等。

9 图层要求9.1 根据规划管理和信息化建设的实际需要，将图层分为标准图层和“参考”图层，分别提出要求。

9.2 标准图层为规定性内容，图层名称、实体类型、线型、颜色等必须遵循《规划图标准图层分类规定》（附表1）的要求，各规定图层上只能放置规定的数据内容，不得出现与本图层无关的数据内容。

9.3 其它图层的设置，为实现作图标准的统一，图层名称、实体类型、线型、颜色等也应大多遵循《规划图“参考”图层设置表》（附表2），同一类型的数据内容必须放置在同一个图层中。

9.4 “0”图层中除了可以作为插入图块的基准层以外，不能存放任何其他数据；10 规划图内容参考以下要求10.1 最终报审成果电子文件由三个文件组成：标准成果图、规划总图、地下建筑平剖面详图。

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是至关重要的设计文件，它为项目的整体布局和规划提供了直观的展示。

为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。

接下来，让我们详细了解一下 CAD 总平面图的制图标准。

一、图纸布局1、图纸尺寸应根据项目的规模和复杂程度选择合适的图纸尺寸，常见的有A1、A2 等。

同时，要确保图纸的比例恰当，以便清晰地展示总平面图的内容。

2、图框与标题栏图框应包含项目名称、图纸名称、比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式和内容应统一规范，便于识别和管理。

3、图例在图纸的适当位置应绘制图例，对图中使用的符号、线条、颜色等进行说明，确保读图者能够准确理解图纸的含义。

二、图层管理1、图层分类根据总平面图的内容，将不同的元素划分到不同的图层，如建筑物、道路、绿化、水系等。

每个图层应具有明确的名称和属性。

2、图层颜色为每个图层分配特定的颜色，以便在绘图和打印时能够清晰区分不同的元素。

颜色的选择应遵循一定的规范，避免过于鲜艳或刺眼的颜色组合。

3、图层的显示与锁定在绘图过程中，可以根据需要显示或隐藏某些图层，以便专注于特定的部分。

同时，对于已经完成或不需要修改的图层，可以进行锁定，防止误操作。

三、图形绘制1、建筑物建筑物的轮廓应准确绘制，包括外形、尺寸、层数等信息。

可以使用不同的线条样式来区分建筑物的主体结构和附属结构。

2、道路道路的线型、宽度和转弯半径应符合设计规范，标注道路的名称和等级。

3、绿化用特定的图案或符号表示绿化区域，注明绿化的种类和范围。

4、水系清晰地绘制河流、湖泊等水系的轮廓，标注水位和水流方向。

5、坐标与标高标注总平面图中的坐标系统和控制点坐标，以及建筑物和场地的标高信息，确保位置和高程的准确性。

四、文字标注1、字体与字号选择清晰易读的字体，如宋体、黑体等，字号大小应根据图纸的比例和内容的重要性进行合理设置。

毕业设计图纸绘制要求土木工程学院建筑工程系二〇一〇年三月二十三日第一节总平面第3.1.1条图纸目录第3.1.2条先列新绘制图纸,后列选用的标准图或重复利用图。

一般工程的设计说明可分别写在有关的图纸上,如重复利用某项工程的施工图纸及其说明时,应详细注明其编制单位、资料名称、设计编号和编制日期。

如果按照审批意见确定施工图设计阶段对初步设计有较大改变，应重新计算并列出主要技术经济指标（见表2.2.1——1~3）。

这些表可列在总平面图上。

第3.1.3条总平面图一、地形和地物。

二、测量坐标网、坐标值，场地施工坐标网、坐标值。

三、场地四界的测量坐标和施工坐标（或注尺寸）。

四、建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）定位的施工坐标或相互关系尺寸、名称或编号、室内设计标高及层数。

五、道路、铁路和排水沟等的施工坐标或相互关系尺寸，路面宽度及平曲线要素。

六、指北针、风玫瑰。

七、建筑物、构筑物使用编号时，需开列“建筑物、构筑物名称编号表”。

说明栏内容：施工图的设计依据，尺寸单位，比例；高程系统，施工坐标网与测量坐标网的相互关系，补充图例等。

第3.1.4条竖向布置图一、地施工坐标网、坐标值。

二、场地外围的道路、铁路、河渠或地面的关键性标高。

三、建筑物、构筑物的名称（或编号）、室内外设计标高。

四、各堆场、露天操作场以及废料场的设计标高。

五、道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在路面中心、铁路在轨顶、排水沟在沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性标高。

道路注明单面坡或双面坡。

六、挡土墙、护坡或土坎等构筑物的顶部和底部的设计标高。

七、用坡向箭头表明设计地面坡向，当对场地平整要求严格时，可用高差0.10~0.20米的设计等高线表示地面起伏状况。

八、指北针。

九、说明栏内容：尺寸单位、比例、高程系统的名称、补充图例等。

十、当工程简单时，本图可与总平面图合并绘制。

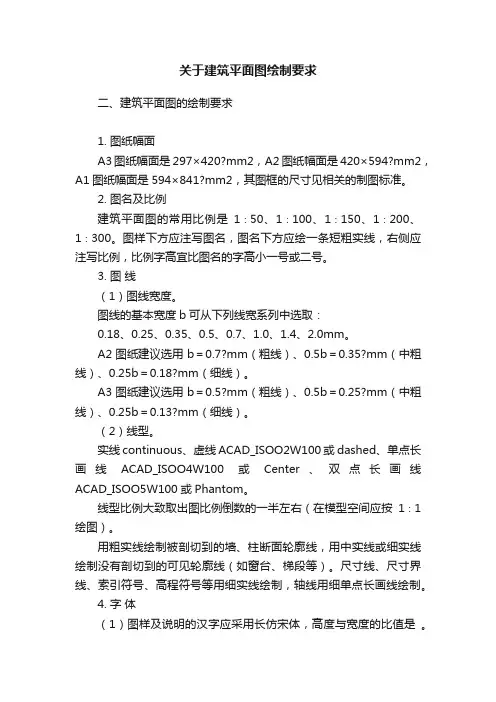

关于建筑平面图绘制要求二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。

2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。

图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。

3. 图线（1）图线宽度。

图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。

A2图纸建议选用b＝0.7?mm（粗线）、0.5b＝0.35?mm（中粗线）、0.25b＝0.18?mm（细线）。

A3图纸建议选用b＝0.5?mm（粗线）、0.5b＝0.25?mm（中粗线）、0.25b＝0.13?mm（细线）。

（2）线型。

实线continuous、虚线ACAD_ISOO2W100或dashed、单点长画线ACAD_ISOO4W100或Center、双点长画线ACAD_ISOO5W100或Phantom。

线型比例大致取出图比例倒数的一半左右（在模型空间应按1∶1绘图）。

用粗实线绘制被剖切到的墙、柱断面轮廓线，用中实线或细实线绘制没有剖切到的可见轮廓线（如窗台、梯段等）。

尺寸线、尺寸界线、索引符号、高程符号等用细实线绘制，轴线用细单点长画线绘制。

4. 字体（1）图样及说明的汉字应采用长仿宋体，高度与宽度的比值是。

文字的高度应从以下系列中选择：2.5、3.5、5、7、10、14、20mm。

（2）汉字的高度不应小于3.5?mm，拉丁字母、阿拉伯数字或罗马数字的字高不应小于2.5mm。

（3）在AutoCAD中，文字样式的设置见第三章任务三的叙述。

在执行Dtext或Mtext命令时，文字高度应设置为上述的高度值乘以出图比例的倒数。

5. 尺寸标注（1）尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。
