建筑总平面图识图(终审稿)

• 表明场地上建（构）筑物、堆场、运输线路、取土弃土位置、整平场地范围及坐标网格与尺寸等。必要时，还 应表示出建筑场地的等高线、地形地貌及地质情况。
2024/2/3
8
建筑总平面图比例与尺寸标注
比例
建筑总平面图通常采用较小的比例绘制，如1:500、1:1000等，以便于表达较 大范围的场地情况。
尺寸标注
• 表明新建工程各单项工程的平面形状、层数、室内外地坪标高、新建道路的标高、坡度、转弯半径、中心线及 平面交叉点、路面宽度及断面形式等。
• 表明场地管网的布置和与场地外管网的关系：包括给水管、排水管、热力管、煤气管、供电和通讯线路等，并 附有水、电、气、暖等室外动力管网及通讯、有线电视等室外管网的初步设计或施工图以及根据规划要求预设 的接口位置的示意图等。
36
THANK YOU
2024/2/3
37
比例
立面图的比例一般与平面图一致，常用1:100、1:200、1:50等比例绘制。
尺寸标注
立面图上的尺寸标注主要是标高尺寸和某些定位尺寸。标高尺寸主要标注各层楼地面、门窗洞口上下口、台阶顶 面、雨篷底面、女儿墙压顶面等的标高。定位尺寸主要用来标注门窗洞口、雨篷、阳台、台阶等的水平位置。
2024/2/3
26
建筑剖面图识读方法与步骤
了解剖切位置及编号
根据剖面图的剖切位置和编号，与平 面图、立面图等对应起来。
了解未剖切到的可见部分
注意未剖切到但在剖面图中仍然可见 的部分，如室外地面、雨篷、台阶等。
2024/2/3
识别被剖切到的构配件
识别被剖切到的墙体、楼板、屋顶、 门窗、楼梯等建筑构配件的截面形状、 材料和构造做法。
包括建筑物的定位尺寸、各层平面的轴线尺寸、外轮廓尺寸、门窗洞口尺寸、 设备孔洞尺寸等。同时，还需要标注出与总平面图相关的尺寸，如道路宽度、 场地平整范围等。

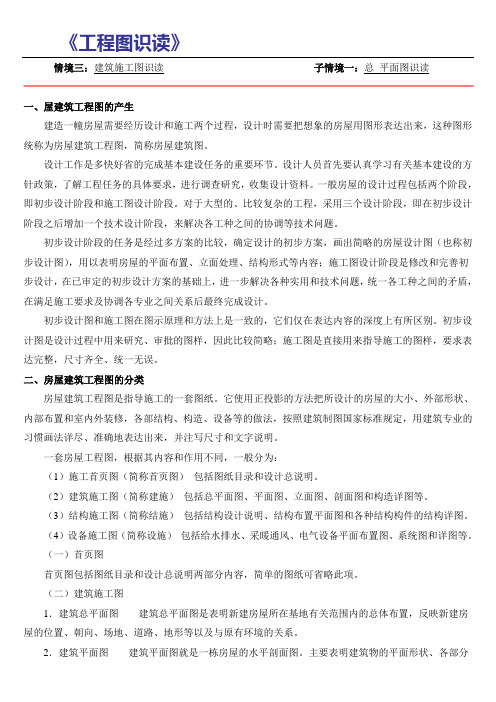

情境三：建筑施工图识读子情境一：总平面图识读一、屋建筑工程图的产生建造一幢房屋需要经历设计和施工两个过程，设计时需要把想象的房屋用图形表达出来，这种图形统称为房屋建筑工程图，简称房屋建筑图。

设计工作是多快好省的完成基本建设任务的重要环节。

设计人员首先要认真学习有关基本建设的方针政策，了解工程任务的具体要求，进行调查研究，收集设计资料。

一般房屋的设计过程包括两个阶段，即初步设计阶段和施工图设计阶段。

对于大型的、比较复杂的工程，采用三个设计阶段，即在初步设计阶段之后增加一个技术设计阶段，来解决各工种之间的协调等技术问题。

初步设计阶段的任务是经过多方案的比较，确定设计的初步方案，画出简略的房屋设计图（也称初步设计图），用以表明房屋的平面布置、立面处理、结构形式等内容；施工图设计阶段是修改和完善初步设计，在已审定的初步设计方案的基础上，进一步解决各种实用和技术问题，统一各工种之间的矛盾，在满足施工要求及协调各专业之间关系后最终完成设计。

初步设计图和施工图在图示原理和方法上是一致的，它们仅在表达内容的深度上有所区别。

初步设计图是设计过程中用来研究、审批的图样，因此比较简略；施工图是直接用来指导施工的图样，要求表达完整，尺寸齐全、统一无误。

二、房屋建筑工程图的分类房屋建筑工程图是指导施工的一套图纸。

它使用正投影的方法把所设计的房屋的大小、外部形状、内部布置和室内外装修，各部结构、构造、设备等的做法，按照建筑制图国家标准规定，用建筑专业的习惯画法详尽、准确地表达出来，并注写尺寸和文字说明。

一套房屋工程图，根据其内容和作用不同，一般分为：（1）施工首页图（简称首页图）包括图纸目录和设计总说明。

（2）建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图等。

（3）结构施工图（简称结施）包括结构设计说明、结构布置平面图和各种结构构件的结构详图。

（4）设备施工图（简称设施）包括给水排水、采暖通风、电气设备平面布置图、系统图和详图等。

建筑识图与绘图
——建筑总平总平面图的用途 总平面图的内容及图示方法 总平面图读图示例
一 总平面图的用途
建筑总平面图是将新建工程四周一定范围内的新 建、拟建、原有和拆除的建筑物、构筑物连同其 周围的地形、地物状况用水平投影方法和相应的 图例所绘出的图样在基地范围内的总体布置图。 表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 2. 3.
4.
5.
6.
图 线 比 例 图 例 坐标标注 尺寸与标高 其他内容
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的 距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示； 施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录

入门。
建模工具
02
SketchUp提供了丰富的建模工具，可以创建各种形状的二维和
三维模型，满足建筑设计的各种需求。
实时渲染
03
SketchUp支持实时渲染功能，可以在设计过程中实时预览模型
效果，方便设计师进行效果评估和调整。
Revit软件介绍
参数化设计
Revit支持参数化设计，可以通过设置参数 来控制建筑元素的尺寸、形状和位置，提高 设计的精度和可控性。
详细描述
在绘制建筑总平面图时，应注意细节的处理，如线条的粗细、标注的清晰度、比 例尺的准确性等。这些细节的处理能够提高图纸的品质，使其更加专业和具有说 服力。
保证图纸的清晰度与整洁度
总结词
清晰度和整洁度是评价建筑总平面图质量的重要标准，它们直接影响着图纸的可读性和美观度。
详细描述
在绘制建筑总平面图时，应保证图纸的清晰度和整洁度。这包括避免线条交叉、去除不必要的杂物、 保持图纸的整洁等。同时，应使用合适的线条和填充色来突出重点，使图纸更加易于阅读和理解。
协同设计
Revit支持多用户协同设计，可以实现多人同时参与 同一项目的建模和设计工作，提高工作效率。
建筑信息模型
Revit可以创建包含建筑所有信息的模型， 包括几何信息和非几何信息，方便进行建筑 性能分析和施工管理。
谢谢观看
道路与交通组织
确定道路的走向和宽度
根据场地规划和交通需求，合理确定道路的走向和宽度，以保证 交通的顺畅和安全。
安排停车场和车位
根据场地条件和规划要求，合理安排停车场和车位，以满足停车需 求。
组织交通流线
根据场地规划和交通需求，合理组织交通流线，避免交通拥堵和冲 突。
04

总平面图
二、图示特点 在画有等高线或坐标方格网的地形 图上图示新设计、未来扩建的，以及原有的建筑、 道路、绿化等。
1、比例 常用的比例：1∶500、 1∶1000、 1∶2000 2、图例 3、图线 4、标注
总平面图部分图例
粗实线
新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预留 地或建筑物
拆除的建筑物
建筑物下的通道
其他材料露天堆 场或露天作业场
铺砌场地
散状材料露天 堆场
敞棚或敞廊
总平面图部分图例（续）
被挡土在短线侧
围墙及大门 测量坐标 填挖边坡
烟囱 建筑坐标
护坡
挡土墙 方格网点交叉点标高
台阶
图线
⑴ 粗实线 新建建筑物±0.00高度的可见轮廓线
⑵ 中实线 新建构筑物、道路、桥涵、围墙、边 坡、挡土墙等的可见轮廓线、新建建筑物±0.00高 度以外的可见轮廓线； ⑶ 中虚线 计划预留建（构）筑物等轮廓 ⑷ 细实线 原有建筑物、构筑物、建筑坐标网格 等以细实线表示。
标注
⑴ 建（构）筑物定位 用尺寸和坐标定位 主 要建筑物、构筑物用坐标定位，较小的建筑物、构 筑物可用相对尺寸定位。注其三个角的坐标，若建 筑物、构筑物与坐标轴线平行，可注其对角坐标。 均以“米”为单位，注至小数点后两位。 ⑵ 建（构）筑物的尺寸标注 新建建（构）筑物的 总长和总宽。
⑶ 标高 标高分绝对标高和相对标高。总平面图中一
A1A50.00 B
当房屋与网格线平行时,对角标注 坐标;不平行时要标注三点的坐标.
XXX总平面图
北
拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30

（3) 确定新建或扩建工程的具体位置，用定位尺寸或坐标确定。
12.4 施工总说明及建筑总平面图识读
建筑总平面图图示内容与要求 （4）等高线 （5）总平面图上标注的尺寸一律以米为单位，并且标注到小数点后两位。 （6)表明建筑物的层数。在平面图角上，画有几个小黑点表示建筑物的层 数。对于高层建筑可以用数字表示层数。
(3)尺寸起止符号 ——尺寸线与尺寸界线相接处为尺 寸的起止点。在起止点上应画出尺寸起止符号，一般为 45°倾斜的中粗短线。
(4) 尺寸数字 ——工程图上标注的尺寸数字，是物 体的实际尺寸，它与绘图所用的比例无关。
12.2 建筑工程制图相关规定
（7）定位轴线 定位轴线——用来确定房屋主要结构的位置及其尺寸的， 是施工放线的依据。定位轴线应用细点画线绘制，如图 所示。
可整理ppt47可整理ppt48可整理ppt49124建筑总平面图识图步骤1总平面图的图名2总平面图说明3总平面图的比例4建筑红线5占地面积6自然地形7风向频率玫瑰图和指北针8建设区交通围墙入口道路和铁路专用线可整理ppt50124建筑总平面图识图步骤9建筑物和构筑物的平面配置10各建筑物构筑物与建筑红线的尺寸关系11各建筑物的底层占地面积楼层数楼间距离12建设区内的给水排水供热供电煤气电讯等线路13建筑底层室内标高与室外地坪标高14坐标网及联系尺寸15即将拆除的建筑物和构筑物16未来扩建工程17环境可整理ppt51可整理ppt52可整理ppt53125建筑平面图的形成及种类假想用一个水平剖切平面沿门窗洞口位置或在某一层窗台上方屋顶平面图除外将房屋剖开移去剖切平面以上的部分将剩余部分进行正投影得到的视图称为建筑平面图
在前，局部性图纸在后；先施工的在前，后施工的在 后；主要图纸在前，次要图纸在后。 编排次序：

如图1-6-10所示，本建筑立面图的图名为①-⑧立面图， 比例为1：100，两端的定位轴线编号分别为①、⑧轴； 室内外高差为0.3米，层高3米，共有四层，窗台高0.9 米；在建筑的主要出入口处设有一悬挑雨篷，有一个二 级台阶，该立面外形规则，立面造型简单，外墙采用 100×100黄色釉面瓷砖饰面，窗台线条用100×100 白色釉面瓷砖点缀，金黄色琉璃瓦檐口；中间用墙垛形 成竖向线条划分，使建筑给人一种高耸感。
立面图是设计工程师表达立面设计效果的重要图纸， 在施工中是外墙面造型、外墙面装修、工程概预算、备料 等的依据。
图6.8 建筑侧立面图
Back
6.3.2 建筑立面图的内容及有关规定
1.图名与比例 图名可按立面的主次、朝向、轴线来命名，比例应与
建筑平面图所用比例一致。 2.定位轴线
图6.13 某办公楼的A－A剖面图
Back
6.4.2 建筑剖面图的内容及有关规定
1.剖面图的识读 (1)结合底层平面图识读，对应剖面图与平面图的相互
关系，建立起房屋内部的空间概念。 (2)结合建筑设计说明或材料做法表识读，查阅地面、
楼面、墙面、顶棚的装修做法。 (3)查阅各部位的高度。 (4)结合屋顶平面图识读，了解屋面坡度、屋面防水、
图1-6-7 标准层平面图
屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、 通风道、女儿墙、变形缝等的位置以及采用标准 图集的代号、屋面排水分区、排水方向、坡度、 雨水口的位置、尺寸等内容。
建筑立面图的形成及作用
一般建筑物都有前、后、左、右四个面。 表示建筑物外墙面特征的正投影图称为立面图。其中， 表示建筑物正立面特征的正投影图称为正立面图；表示建 筑物背立面特征的正投影图称为背立面图；表示建筑物侧 立面特征的正投影图称为侧立面图，侧立面图又分左侧立 面图和右侧立面图。 但通常也按房屋的朝向来命名，如南立面图、北立面 图、东立面图、西立面图等。

船舶运输
泊位数一旺个季泊的位月的运通货 （过吨 （量能 ）吨）力
码头岸线长 n度 (La)
n为泊位数；a为船舶之间的间距；L船舶的长度
铁路站台
1 站台宽度7～12m； 2 站台边缘顶面应高出轨顶1.1m，边缘距铁路 中心线的水平距离为1.75m； 3 站台长度一般为220m，当受地形等条件限制 时，可适当缩短，但不应少于128m； 4 站台上应设罩棚，其柱边与站台边缘净距不应 小于2m，其檐高和挑出长度应符合铁路专用线 的限界规定
｜
｜
｜
－－－－
－－－－｜－－－－｜－－－｜－－－｜－－－－－－－
１５００吨冷库｜
｜
｜
｜
｜ ５００｜ ６５｜ ３５｜ ６００
５００头屠宰｜
｜
｜
｜
－－－－－－
－－｜－－－－｜－－－｜－－－｜－－－－－－－
５０００吨冷库｜
｜
｜
｜
｜ ７５０｜１００｜ ５０｜ ９００
１０００头屠宰｜
｜
｜
｜
－－－－－－－－｜－－－－｜－－－｜－－－｜－－－－－－－
１００００吨冷库｜
｜
｜
｜
｜１８００｜１４０｜ ６０｜２０００
２０００头屠宰｜
｜
｜
｜
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
热源
屠宰车间级别｜班宰能力（头／班）｜生产用蒸汽量（公斤／时）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
１级｜
２０００ ｜４０００Fra bibliotek２级｜
１０００ ｜
工艺流程图
库址选择
1.交通运输 2.征地条件 3.区域环境 4.地形、地质条件 5.水源 6.电源 7.热源 8.冷库库址的选择应符合下列规定 9.库址选择的方法和步骤

施工图纸会审的常见问题汇总文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

隔墙、轻质墙没标明使用材料种类。

建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

女儿墙、卫生间、等隔墙高度没标注。

卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

当设有明沟时，其门口处有否设盖板。

图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。

门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。

水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

屋面或变化层的楼板在室内厅、房上有否砼梁。

门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

门窗的开启方向和出入口有否障碍或矛盾。

屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

外墙的外围尺寸与外装饰砖的模数能否相符。

第2页/共17页
一、建筑平面图的形成和用途
➢ 形成：
建筑总平面图是假设在新建建筑基地一定范围内的正上方向下投影所得到 的水平投影图，它主要表达建筑物的总体布局，新建和原有建筑物的位置、 朝向，道路，室外附属设施，绿化及工程地区和周围地形、地貌等情况的图 纸。
➢ 用途：
它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。 也可作为绘制水、暖、电等管线总平面图及绿化总平面图的依据。
各部位标高。
建筑总平面图的标高通常为绝对标高。 标高要标注新建建筑物首层室内地面上表面及室外地面的绝对标高。
第13页/共17页
三、总平面图读图
1、本图的名称为________，比例 为______。图右下角用粗实线画出 的两栋相同的是___________，用 细实线画出的是___________，左 下角用虚线画出的是_______。
第12页/共17页
5、等高线和标高
总平面图中通常用一组高层相等的封闭——等高线，表示地形高低 起 伏，等高线上标注的数字是绝对标高，单位为“m”。
标高按零点位置不同分为绝对标高和相对标高。 ➢ 绝对标高是以我国青岛黄海平均海平面作为零点测量大地点标
高。 ➢ 相对标高是以新建建筑物首层室内地坪作为零点确定的建筑物
第3页/共17页
二、总平面图的内容及阅读方法
下面以下图为例，讲解总平面图的图示内容和识图方法。
1、看图名、比例和图例 2、了解新建建筑物的基本情况，新建房屋的具体位置、外围尺寸、房 屋朝向等。 3、看新建房屋±0.00室内地面的绝对标高。 4、了解新建建筑物的周围地形、绿化等情况。
第4页/共17页
第二节 建筑总平面图
教学目标：
➢知识目标：

2020年BIM应用试题及答案（卷二）1、BIM目标可以分为两种类型，第一类跟项目的整体表现有关，第二类跟(A)有关A具体任务的效率B企业文化C企业技术D项目成本2、确定BIM技术路线的关键是选择合适的(B)A硬件B软件C BIM实施模式D BIM人员组织框架3、按BIM组织架构表成立总包BIM系统执行小组，由BIM系统总监全权负责。
