反激式电源中MOSFET的钳位电路

反激式开关电源电路图讲解一，先分类开关电源的拓扑结构按照功率大小的分类如下：10W以内常用RCC(自激振荡)拓扑方式10W-100W以内常用反激式拓扑(75W以上电源有PF值要求)100W-300W 正激、双管反激、准谐振300W-500W 准谐振、双管正激、半桥等500W-2000W 双管正激、半桥、全桥2000W以上全桥二，重点在开关电源市场中,400W以下的电源大约占了市场的70-80%,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源。

优点：成本低,外围元件少，低耗能，适用于宽电压范围输入,可多组输出.缺点：输出纹波比较大。

(输出加低内阻滤波电容或加LC噪声滤波器可以改善)今天以最常用的反激开关电源的设计流程及元器件的选择方法为例。

给大家讲解如何读懂反激开关电源电路图!三，画框图一般来说，总的来分按变压器初测部分和次侧部分来说明。

开关电源的电路包括以下几个主要组成部分，如图1图1，反激开关电源框图四，原理图图2是反激式开关电源的原理图，就是在图1框图的基础上，对各个部分进行详细的设计，当然，这些设计都是按照一定步骤进行的。

下面会根据这个原理图进行各个部分的设计说明。

图2 典型反激开关电源原理图五，保险管图3 保险管先认识一下电源的安规元件—保险管如图3。

作用：安全防护。

在电源出现异常时，为了保护核心器件不受到损坏。

技术参数：额定电压 ,额定电流 ,熔断时间。

分类：快断、慢断、常规计算公式：其中：Po：输出功率η效率：(设计的评估值)Vinmin ：最小的输入电压2：为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。

0.98： PF值六，NTC和MOVNTC 热敏电阻的位置如图4。

图4 NTC热敏电阻图4中的RT为NTC，电阻值随温度升高而降低,抑制开机时产生的浪涌电压形成的浪涌电流。

图4中RV为MOV压敏电阻，压敏电阻是一种限压型保护器件,过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等七，XY电容??????????????????????????????????????????????????????????????????????????? 图5 X和Y电容?????? 如图X电容，Y电容。

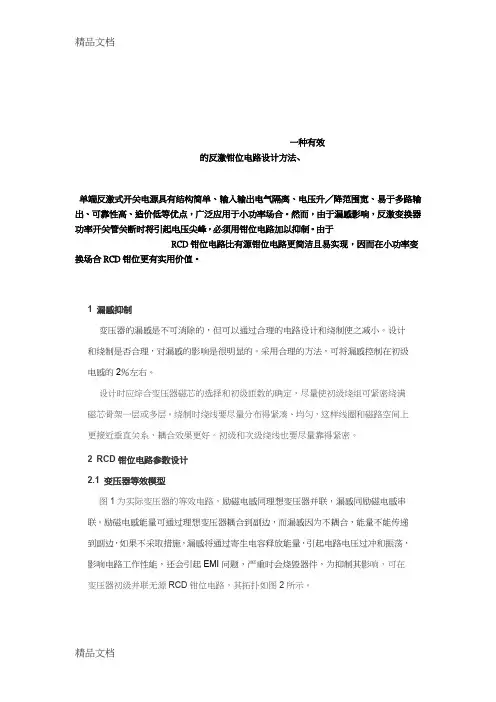

一种有效的反激钳位电路设计方法、单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。

然而，由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰，必须用钳位电路加以抑制。

由于RCD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合RCD钳位更有实用价值。

1 漏感抑制变压器的漏感是不可消除的，但可以通过合理的电路设计和绕制使之减小。

设计和绕制是否合理，对漏感的影响是很明显的。

采用合理的方法，可将漏感控制在初级电感的2％左右。

设计时应综合变压器磁芯的选择和初级匝数的确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。

绕制时绕线要尽量分布得紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好。

初级和次级绕线也要尽量靠得紧密。

2 RCD钳位电路参数设计2.1 变压器等效模型图1为实际变压器的等效电路，励磁电感同理想变压器并联，漏感同励磁电感串联。

励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边，如果不采取措施，漏感将通过寄生电容释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件，为抑制其影响，可在变压器初级并联无源RCD钳位电路，其拓扑如图2所示。

2.2 钳位电路工作原理引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率。

要做到这点必须对RC参数进行优化设计，下面分析其工作原理：当S1关断时，漏感Lk释能，D导通，C上电压瞬间充上去，然后D截止，C通过R放电。

均是将反射电压吸收了部分实验表明，C 越大，这儿就越平滑1)若C值较大，C上电压缓慢上升，副边反激过冲小，变压器能量不能迅速传递到副边，见图3(a)；此句有道理，因为初级电流下降时次级电流开始上升。

2)若C值特别大，电压峰值小于副边反射电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量，见图3(b)；实验表明R或C值越小就会这样，但不一定会到零，R太小，放电就快，C太小很快充满，小到一定程度就会这样回到零。

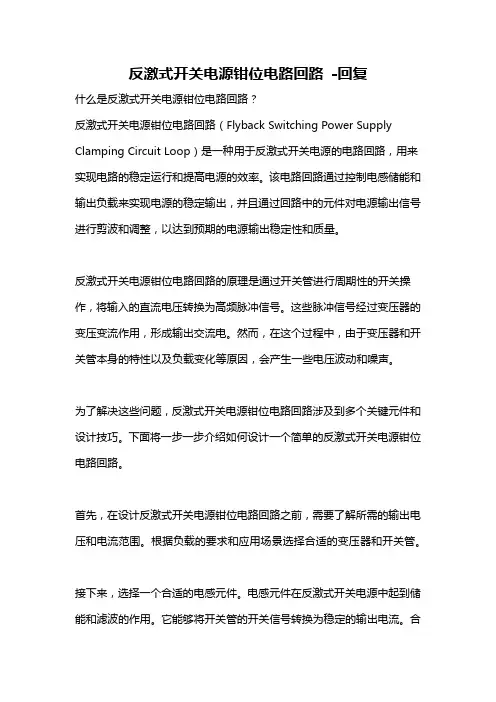

反激式开关电源钳位电路回路-回复什么是反激式开关电源钳位电路回路？反激式开关电源钳位电路回路（Flyback Switching Power Supply Clamping Circuit Loop）是一种用于反激式开关电源的电路回路，用来实现电路的稳定运行和提高电源的效率。

该电路回路通过控制电感储能和输出负载来实现电源的稳定输出，并且通过回路中的元件对电源输出信号进行剪波和调整，以达到预期的电源输出稳定性和质量。

反激式开关电源钳位电路回路的原理是通过开关管进行周期性的开关操作，将输入的直流电压转换为高频脉冲信号。

这些脉冲信号经过变压器的变压变流作用，形成输出交流电。

然而，在这个过程中，由于变压器和开关管本身的特性以及负载变化等原因，会产生一些电压波动和噪声。

为了解决这些问题，反激式开关电源钳位电路回路涉及到多个关键元件和设计技巧。

下面将一步一步介绍如何设计一个简单的反激式开关电源钳位电路回路。

首先，在设计反激式开关电源钳位电路回路之前，需要了解所需的输出电压和电流范围。

根据负载的要求和应用场景选择合适的变压器和开关管。

接下来，选择一个合适的电感元件。

电感元件在反激式开关电源中起到储能和滤波的作用。

它能够将开关管的开关信号转换为稳定的输出电流。

合适的电感元件可以根据预期的输出电流和开关频率来选择。

较大的电感值可以实现更好的滤波效果，但也会增加体积和成本。

较小的电感值则可以减小体积和成本，但可能会影响输出质量。

然后，需要选择合适的电容元件。

电容元件通常用于剪波和稳定输出电压。

它能够吸收电源中的噪声和波动，使输出电压更稳定。

合适的电容值可以根据预期的输出电压波动范围和频率响应来选择。

较大的电容值可以实现更好的稳压效果，但也会增加体积和成本。

较小的电容值则可以减小体积和成本，但可能会影响输出电压的稳定性。

另外，一个关键的元件是钳位二极管。

钳位二极管用于限制输出电压的峰值，防止过压损坏负载。

选择合适的钳位二极管需要考虑预期的输出电压和电流，以及其反向耐压和反向电流特性。

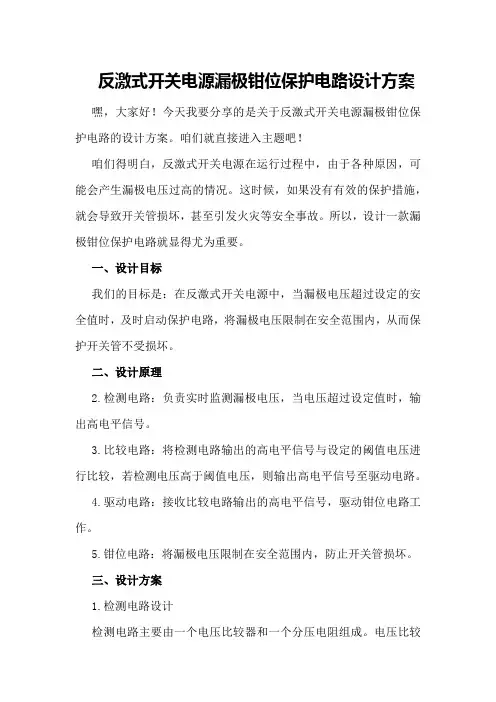

反激式开关电源漏极钳位保护电路设计方案嘿，大家好！今天我要分享的是关于反激式开关电源漏极钳位保护电路的设计方案。

咱们就直接进入主题吧！咱们得明白，反激式开关电源在运行过程中，由于各种原因，可能会产生漏极电压过高的情况。

这时候，如果没有有效的保护措施，就会导致开关管损坏，甚至引发火灾等安全事故。

所以，设计一款漏极钳位保护电路就显得尤为重要。

一、设计目标我们的目标是：在反激式开关电源中，当漏极电压超过设定的安全值时，及时启动保护电路，将漏极电压限制在安全范围内，从而保护开关管不受损坏。

二、设计原理2.检测电路：负责实时监测漏极电压，当电压超过设定值时，输出高电平信号。

3.比较电路：将检测电路输出的高电平信号与设定的阈值电压进行比较，若检测电压高于阈值电压，则输出高电平信号至驱动电路。

4.驱动电路：接收比较电路输出的高电平信号，驱动钳位电路工作。

5.钳位电路：将漏极电压限制在安全范围内，防止开关管损坏。

三、设计方案1.检测电路设计检测电路主要由一个电压比较器和一个分压电阻组成。

电压比较器选用LM358，具有响应速度快、精度高等特点。

分压电阻用于将漏极电压分压至比较器的输入端。

2.比较电路设计比较电路选用LM311，具有高速、高精度等特点。

阈值电压由一个可调电阻设定，可根据实际需要调整。

3.驱动电路设计驱动电路选用三极管，将比较电路输出的高电平信号放大，驱动钳位电路工作。

4.钳位电路设计钳位电路主要由一个稳压二极管和一个电阻组成。

稳压二极管选用1N4746，具有稳定电压为15V的特点。

电阻用于限制稳压二极管的电流，防止过流损坏。

四、电路仿真在设计完成后，我们可以使用Multisim等仿真软件对电路进行仿真测试。

通过调整输入电压、负载等参数，观察保护电路是否能够及时启动，将漏极电压限制在安全范围内。

好了，今天的分享就到这里。

希望这个设计方案能对大家有所帮助。

如果你有任何疑问或建议，欢迎在评论区留言交流。

我们下次再见！注意事项：1.检测电路的精度至关重要。

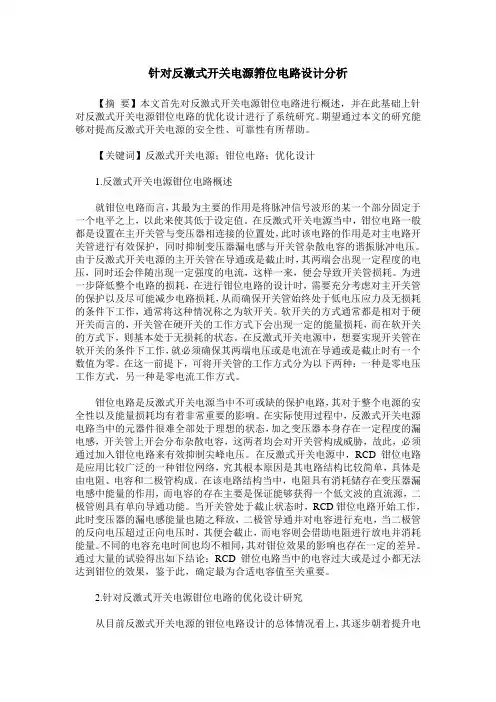

针对反激式开关电源箝位电路设计分析【摘要】本文首先对反激式开关电源钳位电路进行概述，并在此基础上针对反激式开关电源钳位电路的优化设计进行了系统研究。

期望通过本文的研究能够对提高反激式开关电源的安全性、可靠性有所帮助。

【关键词】反激式开关电源；钳位电路；优化设计1.反激式开关电源钳位电路概述就钳位电路而言，其最为主要的作用是将脉冲信号波形的某一个部分固定于一个电平之上，以此来使其低于设定值。

在反激式开关电源当中，钳位电路一般都是设置在主开关管与变压器相连接的位置处，此时该电路的作用是对主电路开关管进行有效保护，同时抑制变压器漏电感与开关管杂散电容的谐振脉冲电压。

由于反激式开关电源的主开关管在导通或是截止时，其两端会出现一定程度的电压，同时还会伴随出现一定强度的电流，这样一来，便会导致开关管损耗。

为进一步降低整个电路的损耗，在进行钳位电路的设计时，需要充分考虑对主开关管的保护以及尽可能减少电路损耗，从而确保开关管始终处于低电压应力及无损耗的条件下工作，通常将这种情况称之为软开关。

软开关的方式通常都是相对于硬开关而言的，开关管在硬开关的工作方式下会出现一定的能量损耗，而在软开关的方式下，则基本处于无损耗的状态。

在反激式开关电源中，想要实现开关管在软开关的条件下工作，就必须确保其两端电压或是电流在导通或是截止时有一个数值为零。

在这一前提下，可将开关管的工作方式分为以下两种：一种是零电压工作方式，另一种是零电流工作方式。

钳位电路是反激式开关电源当中不可或缺的保护电路，其对于整个电源的安全性以及能量损耗均有着非常重要的影响。

在实际使用过程中，反激式开关电源电路当中的元器件很难全部处于理想的状态，加之变压器本身存在一定程度的漏电感，开关管上开会分布杂散电容，这两者均会对开关管构成威胁，故此，必须通过加入钳位电路来有效抑制尖峰电压。

在反激式开关电源中，RCD钳位电路是应用比较广泛的一种钳位网络，究其根本原因是其电路结构比较简单，具体是由电阻、电容和二极管构成。

开关电源钳位电路原理嘿，朋友！你要是捣鼓过开关电源，那肯定对钳位电路不陌生。

这钳位电路啊，就像是电源里的一个小保镖，默默地守护着整个电路的正常运行，可神奇了呢！我有个朋友叫小李，他之前在做一个小的开关电源项目的时候，就被电路里莫名其妙出现的尖峰电压搞得焦头烂额。

他就跑来问我：“这尖峰电压是啥玩意儿啊？就像个捣蛋鬼一样，把我的电路都快搞坏了！”我就跟他说啊，这尖峰电压在开关电源里经常出现，要是没有钳位电路，那可就像家里没装门锁，小偷（尖峰电压）随时能闯进来搞破坏。

那钳位电路到底是怎么个原理呢？咱得先从开关电源的工作过程说起。

开关电源就像一个超级忙碌的快递员，不停地把电能从一个地方送到另一个地方。

在这个过程中，当开关管突然断开或者导通的时候，就会像平静的湖水里突然扔进一块大石头，激起很大的浪花，这个浪花就是那些不需要的电压波动，也就是尖峰电压。

咱就拿一个简单的反激式开关电源来说吧。

当开关管导通的时候，变压器初级绕组就像一个小仓库开始储存能量。

这时候电流就像一群勤劳的小蚂蚁，源源不断地往仓库里搬东西。

突然，开关管断开了，那些小蚂蚁没地方去了，就会引起很大的混乱，这个混乱就表现为电压的突然升高，也就是尖峰电压。

这尖峰电压要是不管它，就像任由一个调皮的孩子在瓷器店里乱跑，那些脆弱的电子元件可就要遭殃了。

这时候钳位电路就闪亮登场了。

钳位电路有很多种类型，比如说二极管 - 电容钳位电路。

这个电路就像是一个精准的水位控制器。

二极管就像一个单向的小阀门，只允许电流往一个方向走。

电容呢，就像一个小水库，它能储存电能。

当尖峰电压出现的时候，就像洪水来了，二极管这个小阀门打开，尖峰电压就像洪水一样往电容这个小水库里流。

电容把这些多余的电压储存起来，就像水库把洪水储存起来一样，这样就避免了尖峰电压在电路里横冲直撞，破坏其他元件。

还有一种是稳压二极管钳位电路。

稳压二极管就像一个有脾气的小卫士。

它有一个固定的稳压值，就像小卫士有一个坚守的底线。

多路输出电源对于电源应用者来讲，一般都希望其所选择的新巨电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。

仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。

为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。

从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。

从控制理论可知，只有Vp无论输入、输出如何变动(包括电压变动，负载变动等)，在闭环的反馈控制作用下都能保证相当高的精度(一般优于0.5%)，也就是说Vp在很大程度上只取决于基准电压和采样比例。

对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1)T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32)辅助电路的负载情况。

3)主电路的负载情况注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。

图1在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。

在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。

为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。

电源变换器多路输出交叉负载调整率测量与计算步骤1)测试仪表及设备连接。

2)调节被测电源变换器的输入电压为标称值，合上开关S1、S2…Sn，调节被测电源变换器各路输出电流为额定值，测量第j路的输出电压Uj，用同样的方法测量其它各路输出电压。

3)调节第j路以外的各路输出负载电流为最小值，测量第j路的输出电压ULj。

4)按式(1)计算第j路的交叉负载调整率SIL。

SIL=×100%(1)式中：ΔUj为当其它各路负载电流为最小值时，Uj与该路输出电压ULj之差的绝对值；Uj为各路输出电流为额定值时，第j路的输出电压。

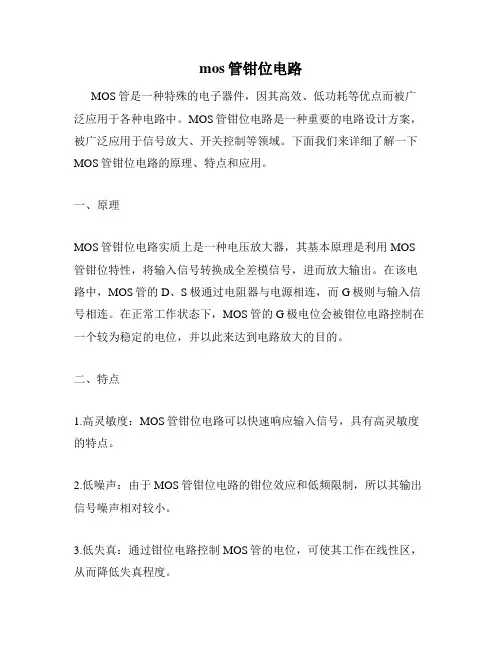

mos管钳位电路MOS管是一种特殊的电子器件，因其高效、低功耗等优点而被广泛应用于各种电路中。

MOS管钳位电路是一种重要的电路设计方案，被广泛应用于信号放大、开关控制等领域。

下面我们来详细了解一下MOS管钳位电路的原理、特点和应用。

一、原理MOS管钳位电路实质上是一种电压放大器，其基本原理是利用MOS 管钳位特性，将输入信号转换成全差模信号，进而放大输出。

在该电路中，MOS管的D、S极通过电阻器与电源相连，而G极则与输入信号相连。

在正常工作状态下，MOS管的G极电位会被钳位电路控制在一个较为稳定的电位，并以此来达到电路放大的目的。

二、特点1.高灵敏度：MOS管钳位电路可以快速响应输入信号，具有高灵敏度的特点。

2.低噪声：由于MOS管钳位电路的钳位效应和低频限制，所以其输出信号噪声相对较小。

3.低失真：通过钳位电路控制MOS管的电位，可使其工作在线性区，从而降低失真程度。

4.高效率：MOS管钳位电路具有高效率的特点，适合应用于需要节能节电的场合。

三、应用1.信号放大：MOS管钳位电路可以放大各种类型的信号，包括音频、视频、传感器输出信号等。

2.开关控制：MOS管钳位电路可作为开关电路的驱动器，控制各种类型的负载开关。

3.传感器信号采集：MOS管钳位电路可以通过对传感器输出信号的放大和滤波，实现对目标传感信号的采集和分析。

4.仪器仪表：MOS管钳位电路被广泛应用于仪器仪表上，尤其是一些高灵敏度、高精度的仪器上。

总之，MOS管钳位电路作为一种重要的电路设计方案，在现代电路设计中扮演着越来越重要的角色。

其高灵敏度、低噪声、低失真、高效率等特点，使其被广泛应用于各种领域，并为现代科技的发展提供了强大的支持。

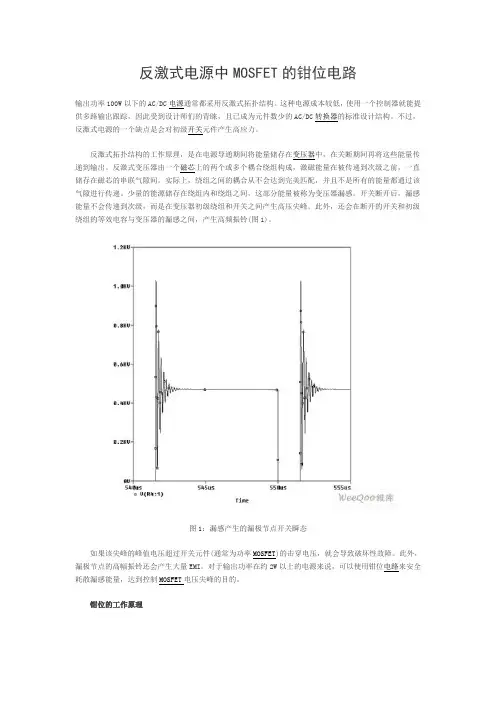

反激式电源中MOSFET的钳位电路输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。

这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。

不过，反激式电源的一个缺点是会对初级开关元件产生高应力。

反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。

反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。

实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。

少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。

开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。

此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。

图1：漏感产生的漏极节点开关瞬态如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。

此外，漏极节点的高幅振铃还会产生大量EMI。

对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。

钳位的工作原理钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。

钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。

有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。

RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。

图2：不同类型的钳位电路钳位RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。

当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。

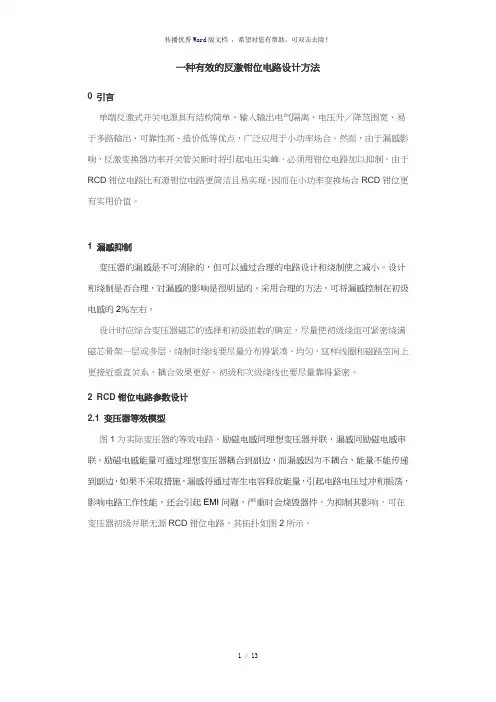

一种有效的反激钳位电路设计方法0 引言单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。

然而，由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰，必须用钳位电路加以抑制。

由于RCD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合RCD钳位更有实用价值。

1 漏感抑制变压器的漏感是不可消除的，但可以通过合理的电路设计和绕制使之减小。

设计和绕制是否合理，对漏感的影响是很明显的。

采用合理的方法，可将漏感控制在初级电感的2％左右。

设计时应综合变压器磁芯的选择和初级匝数的确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。

绕制时绕线要尽量分布得紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好。

初级和次级绕线也要尽量靠得紧密。

2 RCD钳位电路参数设计2.1 变压器等效模型图1为实际变压器的等效电路，励磁电感同理想变压器并联，漏感同励磁电感串联。

励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边，如果不采取措施，漏感将通过寄生电容释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件，为抑制其影响，可在变压器初级并联无源RCD钳位电路，其拓扑如图2所示。

2.2 钳位电路工作原理引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率。

要做到这点必须对RC参数进行优化设计，下面分析其工作原理：当S1关断时，漏感Lk释能，D导通，C上电压瞬间充上去，然后D截止，C通过R放电。

就是反射电压实验表明，C越大，这儿就越平滑均是将反射电压吸收了部分实验表明R或C值越小就会这样，R太小，放电就快，C太小很快充满，小到一定程度就会这样回到零。

1)若C值较大，C上电压缓慢上升，副边反激过冲小，变压器能量不能迅速传递到副边，见图3(a)；此句有道理，因为初级电流下降时次级电流开始上升。

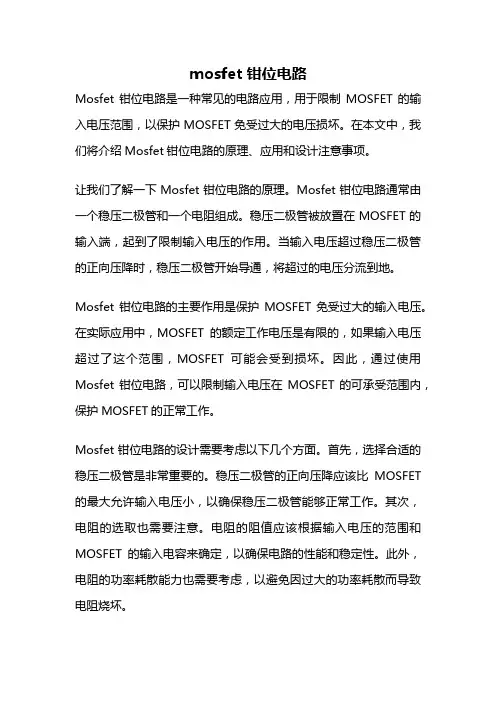

mosfet 钳位电路Mosfet钳位电路是一种常见的电路应用，用于限制MOSFET的输入电压范围，以保护MOSFET免受过大的电压损坏。

在本文中，我们将介绍Mosfet钳位电路的原理、应用和设计注意事项。

让我们了解一下Mosfet钳位电路的原理。

Mosfet钳位电路通常由一个稳压二极管和一个电阻组成。

稳压二极管被放置在MOSFET的输入端，起到了限制输入电压的作用。

当输入电压超过稳压二极管的正向压降时，稳压二极管开始导通，将超过的电压分流到地。

Mosfet钳位电路的主要作用是保护MOSFET免受过大的输入电压。

在实际应用中，MOSFET的额定工作电压是有限的，如果输入电压超过了这个范围，MOSFET可能会受到损坏。

因此，通过使用Mosfet钳位电路，可以限制输入电压在MOSFET的可承受范围内，保护MOSFET的正常工作。

Mosfet钳位电路的设计需要考虑以下几个方面。

首先，选择合适的稳压二极管是非常重要的。

稳压二极管的正向压降应该比MOSFET 的最大允许输入电压小，以确保稳压二极管能够正常工作。

其次，电阻的选取也需要注意。

电阻的阻值应该根据输入电压的范围和MOSFET的输入电容来确定，以确保电路的性能和稳定性。

此外，电阻的功率耗散能力也需要考虑，以避免因过大的功率耗散而导致电阻烧坏。

Mosfet钳位电路的应用非常广泛。

它可以用于各种电子设备中，如电源管理电路、功率放大器、开关电源等。

在这些应用中，Mosfet 钳位电路可以有效地保护MOSFET，提高设备的可靠性和稳定性。

总结起来，Mosfet钳位电路是一种常见的电路应用，用于保护MOSFET免受过大的输入电压损坏。

通过合理选择稳压二极管和电阻，设计出合适的Mosfet钳位电路，可以提高电路的可靠性和稳定性。

在实际应用中，我们需要根据具体的要求和限制，进行合理的设计和选取。

希望本文对读者了解Mosfet钳位电路有所帮助。

反激式有源钳位控制电路钳位电容下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!反激式有源钳位控制电路钳位电容简介反激式有源钳位控制电路是一种常见的电路拓扑，广泛应用于电源和LED驱动器等领域。

反激钳位电路设计方法RCD的计算反激钳位电路（Resonant Clamping Diode，简称RCD）是一种常用的开关电源电路，它能够提供稳定的输出电压。

RCD电路在设计时需要进行一系列的计算，包括波形计算、各元件参数的选取和计算、开关器件的选择等。

下面将详细介绍反激钳位电路设计的计算方法。

1.波形计算首先，需要确定输入电压的幅值和频率。

根据设计要求和使用环境的输入电源条件来选择输入电压的峰值。

频率一般选取在20kHz到100kHz 之间。

然后，计算输出电压的峰值和纹波电压。

输出电压的峰值应根据设计要求确定，并根据输出电流和负载阻抗选择合适的滤波电容进行计算。

纹波电压一般要小于输出电压的1%，通过计算电路中滤波电容和电感的数值来确定。

最后，根据输出电压波形的要求和开关频率计算开关器件所需的导通和关断时间。

导通时间和关断时间的确定需要考虑开关器件的性能和互感器的能量转移速率。

2.元件参数的选取和计算可以从以下几个方面考虑参数的选取和计算：（1）开关管的选取；选择开关管时需要根据电路工作电压和电流来确定，通常选择功率大于输出功率的开关器件。

还需要考虑开关频率、压降和导通损耗等因素来选择合适的开关器件。

（2）电感的选取；电感的选取需要根据要求的电感值和电路的工作频率来选择。

为了减小电流脉冲的峰值，还可以考虑使用磁性稳流电感。

（3）电容的选取；电容的选取需要根据输出电流纹波和输出电压纹波的要求来确定。

可以通过计算电容器的数值以及确定合适的滤波电容值。

（4）二极管的选取；二极管的选取主要考虑导通压降、反向恢复时间和二极管的动态特性。

一般选择反向恢复时间较短且导通压降较低的二极管。

3.开关器件的选择需要考虑的因素包括开关器件的导通损耗、关断损耗、温升和可靠性等。

还可以通过仿真软件进行模拟分析，评估开关器件的性能和工作状态。

总结：反激钳位电路设计的计算是电路设计的重要环节。

通过波形计算、元件参数的选取和计算以及开关器件的选择，可以设计出稳定的输出电压的反激钳位电路。

有源钳位电路是一种用于保护集电极和发射极免受高压击穿的电路。

它通过检测集电极电压，将集电极电压钳位在一定数值的水平上，以避免过高的电压应力对晶体管造成损坏。

有源钳位电路通常由一个钳位开关管和钳位电容串联组成，钳位开关管可以是小功率MOSFET等器件。

在正激式转换器中，有源钳位电路可以与转换器的主开关管并联连接，以实现变压器铁心的自动磁复位，提高铁心的利用率。

在反激式PFC转换器的初级绕组并联一个有源钳位电路，就得到了有源钳位CCM反激式PFC转换器。

有源钳位电路还可以应用于风电、光伏、新能源汽车、工业变频等大功率应用场合，通过延缓驱动关断来吸收浪涌能量，减小尖峰电压起到保护作用。

反激式开关电源是一种常用的电源设计，它通常包含一个钳位电路回路来确保输出电压稳定。

钳位电路回路在反激式开关电源中的工作原理如下：
1.输入电压：AC输入电压经过整流和滤波电路得到平坦的直流电压。

2.脉冲变压器：输入电压通过脉冲变压器的主绕组，产生周期性的高频脉冲信号。

3.开关管：控制脉冲变压器的开关管（例如MOSFET）周期性地打开和关闭，使得脉冲信
号传输到辅助绕组。

4.辅助绕组：脉冲信号由辅助绕组接收，并通过二极管整流成脉冲直流电压。

5.钳位电路回路：钳位电路回路包括一个电容和一个二极管，连接在辅助绕组的两端。

该
电容充当储能元件，二极管则起到保护和稳定电压的作用。

6.钳位电压：当开关管关闭时，脉冲变压器的磁场会崩溃，导致辅助绕组上的电能释放到
钳位电容上，形成钳位电压。

7.输出电压：钳位电压通过滤波电路平均为稳定的直流输出电压，用于供应负载。

钳位电路回路在反激式开关电源中的作用是稳定输出电压。

它通过储存和释放电能来抵消开关管周期性打开和关闭所引起的涌流和纹波，并确保输出电压在一定范围内保持稳定。

反激电路中钳位电路
反激电路中的钳位电路是一种重要的保护电路，主要用于限制反激电压的幅度，从而保护电路中的开关管和相关元件不受过高的电压应力损坏。

在反激电路中，当开关管导通时，初级绕组中会有电流流过，存储能量。

当开关管关断时，初级绕组中的能量会传递到次级绕组中，同时，由于漏感的存在，会在开关管两端产生一个反向电压。

如果这个反向电压的幅度过大，会超过开关管的耐压值，导致开关管损坏。

因此，需要加入钳位电路来限制这个反向电压的幅度。

钳位电路通常由一个二极管和一个电容组成。

当开关管关断时，初级绕组中的能量会通过二极管释放到电容中，从而限制了开关管两端的反向电压的幅度。

同时，电容的电压也会通过二极管放电，以保持钳位电路的正常运行。

在具体的应用中，需要根据反激电路的具体参数和要求来选择合适的电容和二极管参数。

例如，需要根据反激电压的幅度和频率来选择合适的电容容量和耐压值；需要根据开关管的耐压值和反向电流的峰值来选择合适的二极管反向电流和耐压值。

除了在反激电路中应用，钳位电路在其他类型的开关电源中也有广泛的应用。

例如，在正激、推挽、半桥等类型的开关电源中，也可以通过加入钳位电路来保护开关管和其他元件不受过高的电压应力损坏。

总之，反激电路中的钳位电路是一种重要的保护电路，主要用于限制反激电压的幅度，从而保护电路中的开关管和其他元件不受过高的电压应力损坏。

在实际应用中，需要根据具体的电路参数和要求选择合适的元件参数，以保证电路的正常运行和可靠性。
