钳位二极管的工作原理

钳位二极管原理讲解1.钳位二极管的结构钳位二极管的结构与普通二极管相似，由N型半导体和P型半导体交替堆叠形成。

与普通二极管的不同之处在于，钳位二极管在N型半导体中增加了P型注入区，也叫D型区。

这样一来，钳位二极管具有三个区域：P型半导体的区域（称为P区或阳极区）、N型半导体的区域（称为N区或阴极区）以及P型注入区。

2.钳位二极管的工作原理-在正向偏置的情况下，电流流经钳位二极管的P区，进入N区，然后在P区中注入。

由于D型区的存在，这导致了注入电流增加的过程，并使得钳位二极管的电压下降。

-当出现尖峰脉冲信号时，比如电感元件开关的瞬态过渡过程中，会产生电感元件自身的感应电动势。

如果不加控制，这个感应电动势可能会导致电压超过元件的额定值，从而损坏元件。

然而，钳位二极管的存在可以防止这种过电压的发生。

当感应电动势出现时，钳位二极管处于反向偏置状态。

由于D型区的存在，钳位二极管的注入电流将增强，并产生一个反向电流，从而抑制过电压，保护其他元件。

3.钳位二极管的应用-在开关电源中，钳位二极管用于消除变换器和开关电源中电感元件（如变压器或电感线圈）的开关过渡过程中产生的尖峰噪声。

这些尖峰噪声可能对其他电子元件产生干扰，使用钳位二极管可以有效消除这种干扰。

-在电感元件（如继电器和电机）的保护电路中，钳位二极管可以保护电路中的其他元件，确保其不受电感元件开关过渡过程中产生的过电压的损害。

-在通信电路和数据线中，钳位二极管用于抑制静电放电和防止电磁干扰。

总结：钳位二极管通过引入P型注入区域，可以在电路中起到限制过电压的作用。

通过增加钳位二极管的注入电流，可以在感应电动势产生时抑制过电压，保护其他电子元件的安全运行。

钳位二极管广泛应用于消除开关电路中的尖峰噪声，保护电感元件和其他元件，抑制静电放电和电磁干扰。

在实际应用中，我们应根据电路的具体需求选择合适的钳位二极管。

TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。

如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。

若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。

瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

移相全桥原边钳位二极管
移相全桥原边钳位二极管是一种常见的电子元器件，用于电路中的整流和滤波功能。

它具有许多优点，如高效能、高频率操作和可靠性等。

下面将介绍移相全桥原边钳位二极管的工作原理和应用领域。

我们来了解一下移相全桥原边钳位二极管的工作原理。

它是由四个二极管组成的全桥整流电路，其中两个二极管用于整流，另外两个二极管用于钳位。

在交流电源输入时，通过移相变压器将电压进行相位变换，然后经过全桥整流电路进行整流，最后通过钳位二极管将电压稳定在一定的范围内。

这样可以实现电压的稳定输出。

移相全桥原边钳位二极管主要应用于交流电源的整流和滤波功能。

它可以将交流电源转换为直流电源，滤除电源中的杂波和噪声，使得输出电压更加稳定。

因此，在各种电子设备和电路中都广泛应用，如电源适配器、电子变频器和电动汽车充电器等。

除了上述的应用领域，移相全桥原边钳位二极管还可以用于交流电压的频率调节。

通过调整移相变压器的参数，可以改变输出电压的频率，从而适应不同的电器设备和电路需求。

移相全桥原边钳位二极管是一种重要的电子元器件，具有整流、滤波和频率调节等功能。

它的应用范围广泛，可以在各种电子设备和电路中发挥重要作用。

通过了解和掌握其工作原理和应用领域，我们可以更好地应用和设计电子电路，提高电路的性能和效率。

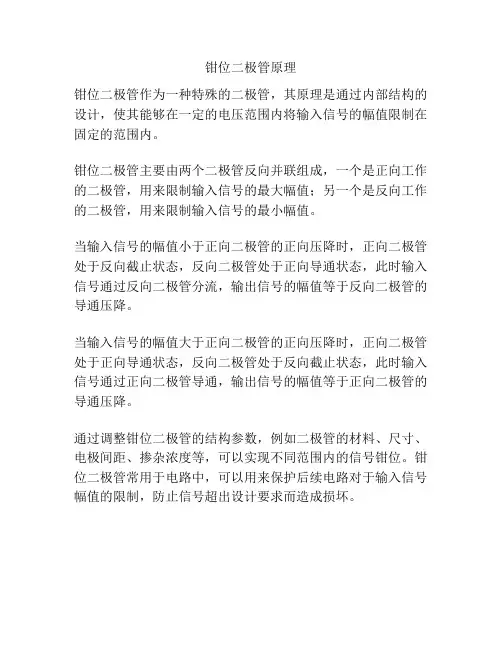

钳位二极管原理
钳位二极管作为一种特殊的二极管，其原理是通过内部结构的设计，使其能够在一定的电压范围内将输入信号的幅值限制在固定的范围内。

钳位二极管主要由两个二极管反向并联组成，一个是正向工作的二极管，用来限制输入信号的最大幅值；另一个是反向工作的二极管，用来限制输入信号的最小幅值。

当输入信号的幅值小于正向二极管的正向压降时，正向二极管处于反向截止状态，反向二极管处于正向导通状态，此时输入信号通过反向二极管分流，输出信号的幅值等于反向二极管的导通压降。

当输入信号的幅值大于正向二极管的正向压降时，正向二极管处于正向导通状态，反向二极管处于反向截止状态，此时输入信号通过正向二极管导通，输出信号的幅值等于正向二极管的导通压降。

通过调整钳位二极管的结构参数，例如二极管的材料、尺寸、电极间距、掺杂浓度等，可以实现不同范围内的信号钳位。

钳位二极管常用于电路中，可以用来保护后续电路对于输入信号幅值的限制，防止信号超出设计要求而造成损坏。

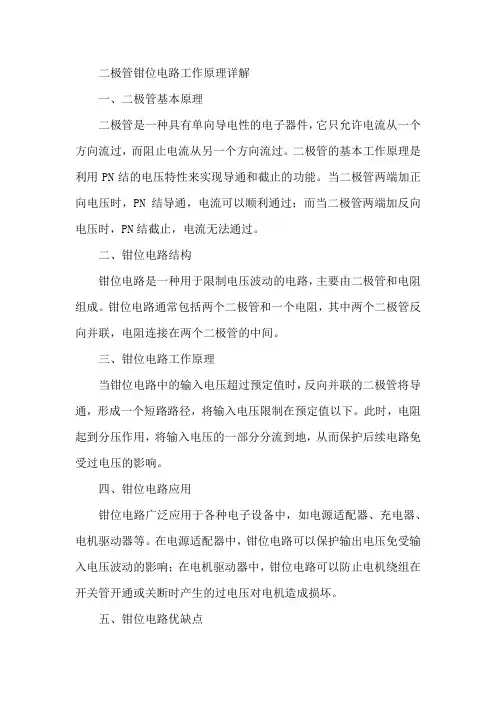

二极管钳位电路工作原理详解一、二极管基本原理二极管是一种具有单向导电性的电子器件，它只允许电流从一个方向流过，而阻止电流从另一个方向流过。

二极管的基本工作原理是利用PN结的电压特性来实现导通和截止的功能。

当二极管两端加正向电压时，PN结导通，电流可以顺利通过；而当二极管两端加反向电压时，PN结截止，电流无法通过。

二、钳位电路结构钳位电路是一种用于限制电压波动的电路，主要由二极管和电阻组成。

钳位电路通常包括两个二极管和一个电阻，其中两个二极管反向并联，电阻连接在两个二极管的中间。

三、钳位电路工作原理当钳位电路中的输入电压超过预定值时，反向并联的二极管将导通，形成一个短路路径，将输入电压限制在预定值以下。

此时，电阻起到分压作用，将输入电压的一部分分流到地，从而保护后续电路免受过电压的影响。

四、钳位电路应用钳位电路广泛应用于各种电子设备中，如电源适配器、充电器、电机驱动器等。

在电源适配器中，钳位电路可以保护输出电压免受输入电压波动的影响；在电机驱动器中，钳位电路可以防止电机绕组在开关管开通或关断时产生的过电压对电机造成损坏。

五、钳位电路优缺点钳位电路的优点包括：结构简单、成本低、可靠性高。

其缺点包括：限制电压的精度不高、响应速度较慢。

六、钳位电路调试与维护在使用钳位电路时，需要进行调试以确保其正常工作。

调试过程中需要注意以下几点：1.确保输入电压在预定范围内；2.调整电阻的阻值以获得合适的电压限制值；3.检查二极管是否正常工作；4.在使用过程中定期检查和维护电路。

此外，为了确保钳位电路的正常工作，还需要注意以下几点：1.保持电路板的清洁和干燥；2.避免过电流或过电压对电路板造成损坏；3.在使用过程中注意安全操作规程。

总之，钳位电路是一种常见的电子电路保护技术，其工作原理和应用广泛。

在使用过程中需要注意调试和维护以确保其正常工作并保护后续电路免受过电压的影响。

二极管钳位原理一、引言二极管（Diode）是一种常见的电子元件，具有正向导通和反向截止的特性。

二极管的钳位（Clamp）原理是指通过合适的电路设计，将电压限制在一个特定的范围内，以保护电路中其他元件不受过高的电压影响。

本文将深入探讨二极管钳位原理，包括原理介绍、实现方法以及应用场景等方面。

二、二极管钳位原理的原理介绍二极管钳位原理基于二极管的正向导通和反向截止特性。

当二极管处于正向导通状态时，电流可以正常通过，而当二极管处于反向截止状态时，电流几乎不会通过。

基于这个特性，通过在电路中合理地放置二极管，可以将电压限制在一个合适的范围内。

具体来说，当二极管处于正向导通状态时，其正向压降（正向导通时的电压降）很小，可以忽略不计。

而当二极管处于反向截止状态时，其反向压降（反向截止时的电压降）则会比较大，以致导致其他元件处于安全工作范围之内。

三、二极管钳位原理的实现方法3.1 单向钳位电路最常见的二极管钳位电路是单向钳位电路（Unidirectional Clamping Circuit），它通过一个二极管和一个电容器来实现。

如下所示：电源 ----+----|<---- 输出||某电路--+----Vc在这个电路中，电源将正向和反向的信号都提供给某个电路，但是我们希望该电路只对正向的信号做出响应，而对反向的信号保持不变。

因此，我们需要设计一个单向钳位电路来实现。

具体的原理如下：当输入信号为正向信号时，二极管处于导通状态，整个电路相当于一个以Vc为直流偏置电压的放大器；而当输入信号为反向信号时，二极管处于截止状态，这时电路的输出电压等于Vc，实现了钳位的功能。

3.2 双向钳位电路除了单向钳位电路，我们还可以设计双向钳位电路（Bidirectional Clamping Circuit）来实现更加灵活的电压限制。

双向钳位电路通过两个二极管和一个电容器来实现。

如下所示：电源 ----+----|<---- 输出||某电路--+----C----+----Vc|||<-----当输入信号为正向信号时，D1二极管导通，D2二极管截止，此时电路的输出电压等于Vc；当输入信号为反向信号时，D1二极管截止，D2二极管导通，这时电路的输出电压等于-Vc。

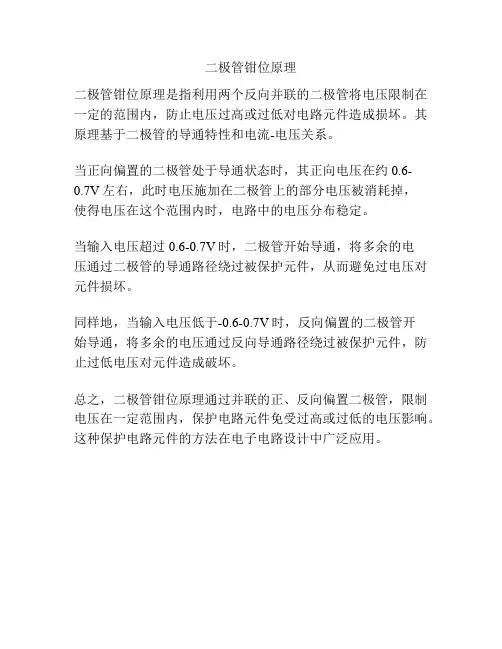

二极管钳位原理
二极管钳位原理是指利用两个反向并联的二极管将电压限制在一定的范围内，防止电压过高或过低对电路元件造成损坏。

其原理基于二极管的导通特性和电流-电压关系。

当正向偏置的二极管处于导通状态时，其正向电压在约0.6-
0.7V左右，此时电压施加在二极管上的部分电压被消耗掉，
使得电压在这个范围内时，电路中的电压分布稳定。

当输入电压超过0.6-0.7V时，二极管开始导通，将多余的电
压通过二极管的导通路径绕过被保护元件，从而避免过电压对元件损坏。

同样地，当输入电压低于-0.6-0.7V时，反向偏置的二极管开
始导通，将多余的电压通过反向导通路径绕过被保护元件，防止过低电压对元件造成破坏。

总之，二极管钳位原理通过并联的正、反向偏置二极管，限制电压在一定范围内，保护电路元件免受过高或过低的电压影响。

这种保护电路元件的方法在电子电路设计中广泛应用。

有源钳位正激电路工作原理
有源钳位正激电路是由两个二极管组成的，二极管的反向恢复时间与二极管的反向恢复时间相等，因此在反向恢复时间内，二极管承受反向电压，使二极管两端的电压很低。

当开关管处于开通状态时，电流从零开始上升，二极管承受很高的正向压降，它在开通阶段将会有很高的反向恢复电流。

如果二极管的导通时间较长时，就会出现反向饱和，而使电流在短时间内上升到很高的数值。

因此有源钳位正激电路中通常使用一个箝位二极管。

在这种电路中，由于两个二极管所承受的反向电压都是很高的，因此它们承受的峰值电压也是很高的。

在一个周期内，如果第一个二极管上流过很大的正向电流，而第二个二极管上流过较小的正向电流，则它们将会有一个峰值电压。

当它们同时达到这个峰值电压时，这两个二极管就会被击穿。

有源钳位正激电路中最常见的钳位二极管是CJ1 (或CJ2)和CJ3 (或CJ4)。

—— 1 —1 —。

tvs钳位二极管工作原理TVS钳位二极管是一种用于保护电路的重要元件。

它的工作原理基于其特殊的电压-电流特性，可以在电路中提供快速的反向电压保护。

TVS钳位二极管是一种特殊的二极管，也称为稳压二极管或瞬态电压抑制器。

它的主要作用是限制电路中的瞬态电压，避免电路中其他元件受到过高的电压损坏。

TVS钳位二极管的工作原理可以简单地解释为，当电路中的电压超过设定的阈值时，TVS钳位二极管会迅速变为导通状态，将电压限制在一个较低的安全范围内。

换句话说，TVS钳位二极管可以将过高的电压转移到自身上，保护其他元件不受损坏。

TVS钳位二极管的工作原理可以通过下面三个关键要素来解释：击穿电压、响应时间和能量处理能力。

击穿电压是指TVS钳位二极管能够忍受的最大电压。

当电路中的电压超过这个值时，TVS钳位二极管会迅速变为导通状态，并将电压限制在一个较低的安全范围内。

这种击穿电压是根据具体应用需求来选择的，以确保电路中其他元件的安全。

响应时间是指TVS钳位二极管从非导通状态变为导通状态所需的时间。

由于TVS钳位二极管需要迅速响应来保护电路，因此其响应时间必须很短。

通常情况下，TVS钳位二极管的响应时间在纳秒级别，这使得它非常适合用于高速电路和敏感的电子设备中。

能量处理能力是指TVS钳位二极管能够吸收和耗散的能量。

当电路中出现瞬态电压时，TVS钳位二极管能够吸收这些能量，并将其耗散为热能。

这种能量处理能力是通过TVS钳位二极管的结构和材料来实现的，通常会使用特殊的硅材料或氧化锌来提高其能量处理能力。

总结起来，TVS钳位二极管的工作原理是通过击穿电压、响应时间和能量处理能力来保护电路中的其他元件。

当电路中的电压超过设定的阈值时，TVS钳位二极管会迅速变为导通状态，将电压限制在一个较低的安全范围内。

这使得TVS钳位二极管成为电路保护中不可或缺的元件，广泛应用于各种电子设备和系统中。

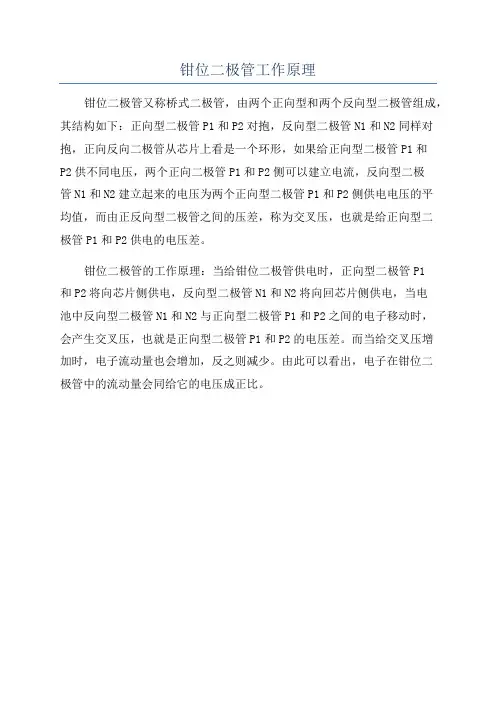

钳位二极管工作原理
钳位二极管又称桥式二极管，由两个正向型和两个反向型二极管组成，其结构如下：正向型二极管P1和P2对抱，反向型二极管N1和N2同样对抱，正向反向二极管从芯片上看是一个环形，如果给正向型二极管P1和
P2供不同电压，两个正向二极管P1和P2侧可以建立电流，反向型二极
管N1和N2建立起来的电压为两个正向型二极管P1和P2侧供电电压的平
均值，而由正反向型二极管之间的压差，称为交叉压，也就是给正向型二
极管P1和P2供电的电压差。

钳位二极管的工作原理：当给钳位二极管供电时，正向型二极管P1
和P2将向芯片侧供电，反向型二极管N1和N2将向回芯片侧供电，当电
池中反向型二极管N1和N2与正向型二极管P1和P2之间的电子移动时，
会产生交叉压，也就是正向型二极管P1和P2的电压差。

而当给交叉压增
加时，电子流动量也会增加，反之则减少。

由此可以看出，电子在钳位二
极管中的流动量会同给它的电压成正比。
