钳位电路

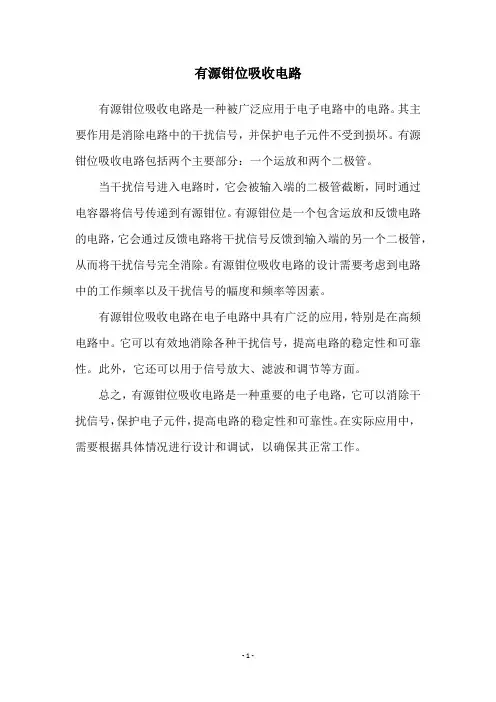

有源钳位吸收电路
有源钳位吸收电路是一种被广泛应用于电子电路中的电路。

其主要作用是消除电路中的干扰信号，并保护电子元件不受到损坏。

有源钳位吸收电路包括两个主要部分：一个运放和两个二极管。

当干扰信号进入电路时，它会被输入端的二极管截断，同时通过电容器将信号传递到有源钳位。

有源钳位是一个包含运放和反馈电路的电路，它会通过反馈电路将干扰信号反馈到输入端的另一个二极管，从而将干扰信号完全消除。

有源钳位吸收电路的设计需要考虑到电路中的工作频率以及干扰信号的幅度和频率等因素。

有源钳位吸收电路在电子电路中具有广泛的应用，特别是在高频电路中。

它可以有效地消除各种干扰信号，提高电路的稳定性和可靠性。

此外，它还可以用于信号放大、滤波和调节等方面。

总之，有源钳位吸收电路是一种重要的电子电路，它可以消除干扰信号，保护电子元件，提高电路的稳定性和可靠性。

在实际应用中，需要根据具体情况进行设计和调试，以确保其正常工作。

- 1 -。

电压钳位原理
在芯片的输入输出接口上，有一个特殊的电压钳位电路，这个电路能使芯片不受其他元件工作状态的影响，能保护芯片不受某一种电路的影响。

芯片在正常工作时，输入端和输出端上都有电源电压，而在芯片工作电压发生变化时，这两个端上的电压也会发生变化，其中一个端上的电压变高，另一个端上的电压变低。

由于电压钳位电路将两个端上的电压进行了调整，使其保持稳定不变。

芯片在输入或输出端口受到外部干扰时，在电源和地之间会出现电压差，它的大小与干扰源的大小成正比。

如果电源和地之间有干扰信号，那么信号线与地之间就会存在一个压差。

当这个压差大于芯片所允许的压差时，芯片将处于保护状态。

芯片在正常工作时，这两个电压差很小或没有压差，一旦芯片进入保护状态，两个电压差就会增大到不能接受的程度。

当输入端和输出端上均有输入或输出信号时，干扰信号将从电源和地之间的压差中扣除。

在正常工作时，当电源和地之间没有干扰信号时，两个电压差就等于正常工作时的压差。

—— 1 —1 —。

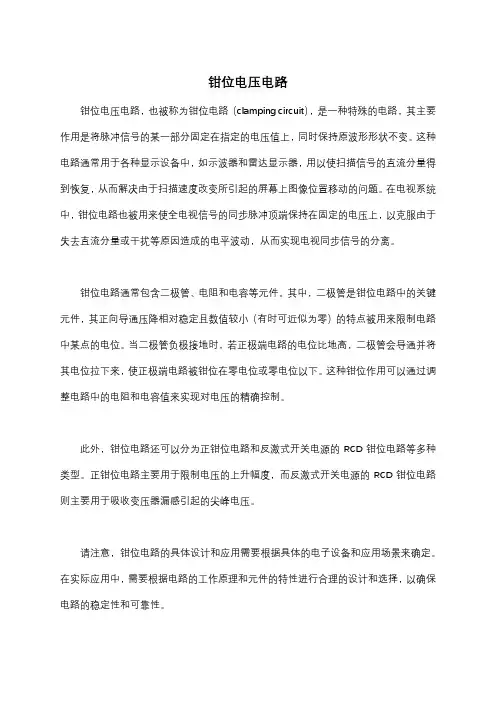

钳位电压电路
钳位电压电路，也被称为钳位电路（clamping circuit），是一种特殊的电路，其主要作用是将脉冲信号的某一部分固定在指定的电压值上，同时保持原波形形状不变。

这种电路通常用于各种显示设备中，如示波器和雷达显示器，用以使扫描信号的直流分量得到恢复，从而解决由于扫描速度改变所引起的屏幕上图像位置移动的问题。

在电视系统中，钳位电路也被用来使全电视信号的同步脉冲顶端保持在固定的电压上，以克服由于失去直流分量或干扰等原因造成的电平波动，从而实现电视同步信号的分离。

钳位电路通常包含二极管、电阻和电容等元件。

其中，二极管是钳位电路中的关键元件，其正向导通压降相对稳定且数值较小（有时可近似为零）的特点被用来限制电路中某点的电位。

当二极管负极接地时，若正极端电路的电位比地高，二极管会导通并将其电位拉下来，使正极端电路被钳位在零电位或零电位以下。

这种钳位作用可以通过调整电路中的电阻和电容值来实现对电压的精确控制。

此外，钳位电路还可以分为正钳位电路和反激式开关电源的RCD钳位电路等多种类型。

正钳位电路主要用于限制电压的上升幅度，而反激式开关电源的RCD钳位电路则主要用于吸收变压器漏感引起的尖峰电压。

请注意，钳位电路的具体设计和应用需要根据具体的电子设备和应用场景来确定。

在实际应用中，需要根据电路的工作原理和元件的特性进行合理的设计和选择，以确保电路的稳定性和可靠性。

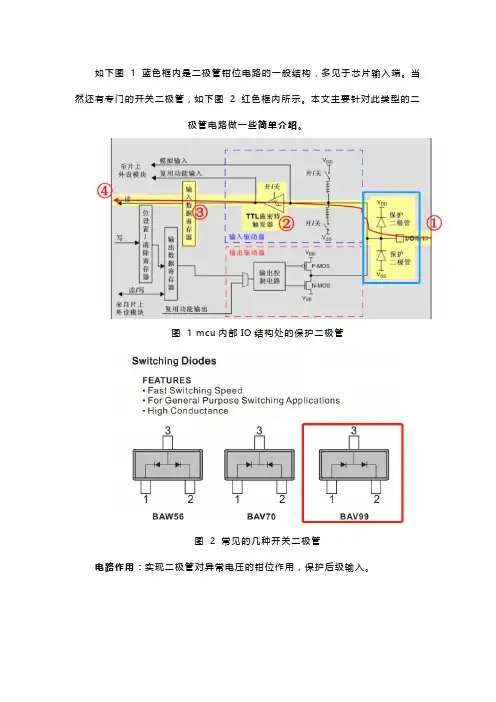

如下图 1 蓝色框内是二极管钳位电路的一般结构，多见于芯片输入端。

当然还有专门的开关二极管，如下图 2 红色框内所示。

本文主要针对此类型的二
极管电路做一些简单介绍。

图 1 mcu内部IO结构处的保护二极管
图 2 常见的几种开关二极管
电路作用：实现二极管对异常电压的钳位作用，保护后级输入。

实现原理：如下图 3 是用LTspice进行仿真的图形，D1，D2是肖特基二极管，其正向导通压降Vf在0.7V左右。

V1是电源，模拟单片机供电电源，V2是输入信号源。

当输入信号V2大于3.3+Vf时，肖特基二极管D1导通，此时OUT端电压被钳位在3.3+Vf，因此在4V左右；当输入信号V2小于Vf时，肖特基二极管D2导通，此时OUT端电压被钳位在-Vf，因此在-0.7V左右。

图 3 LTspice仿真原理图
分别对如上两种方式仿真，结果如下图所示：，可以看到V2=5V时，OUT 端在3.95V左右，V2=-5V时，OUT端在690mV左右。

图 4 输入信号源V2=5V时的仿真结果
图 5 输入信号源V2=-5V时的仿真结果。

有源钳位正激电路工作原理
有源钳位正激电路是由两个二极管组成的，二极管的反向恢复时间与二极管的反向恢复时间相等，因此在反向恢复时间内，二极管承受反向电压，使二极管两端的电压很低。

当开关管处于开通状态时，电流从零开始上升，二极管承受很高的正向压降，它在开通阶段将会有很高的反向恢复电流。

如果二极管的导通时间较长时，就会出现反向饱和，而使电流在短时间内上升到很高的数值。

因此有源钳位正激电路中通常使用一个箝位二极管。

在这种电路中，由于两个二极管所承受的反向电压都是很高的，因此它们承受的峰值电压也是很高的。

在一个周期内，如果第一个二极管上流过很大的正向电流，而第二个二极管上流过较小的正向电流，则它们将会有一个峰值电压。

当它们同时达到这个峰值电压时，这两个二极管就会被击穿。

有源钳位正激电路中最常见的钳位二极管是CJ1 (或CJ2)和CJ3 (或CJ4)。

—— 1 —1 —。

有源钳位正激电路的分析设计一、有源钳位正激电路的基本原理有源钳位正激电路主要由放大器、反馈电阻和两个二极管组成。

其基本原理是通过两个二极管将输入信号限制在一个稳定的范围内，从而防止过大的信号损坏放大器。

这种电路设计的关键在于确定适当的电阻值和二极管的工作点。

二、电路参数的计算1.反馈电阻：反馈电阻的选择主要考虑稳定性和放大倍数。

一般而言，反馈电阻越大，稳定性越好，但放大倍数也会相应下降。

可以通过实际的电路要求和实验数据来确定反馈电阻的大小。

2.二极管的工作点：二极管的工作点是指二极管的电压和电流处于稳定的状态。

通过适当选择电阻和电源电压，可以使得二极管的工作点处于合适的范围内，保证电路正常工作。

3.放大器的参数：放大器的参数可以根据实际需求进行选择，包括放大倍数、频率响应等。

这些参数的选择需要根据具体应用场景进行设计。

三、电路设计步骤1.确定电路要求：明确电路的输入和输出要求，包括输入信号幅度、频率等。

2.选择放大器：根据电路要求选择合适的放大器，考虑放大倍数、频率响应等参数。

3.确定反馈电阻：根据实验数据和实际要求确定合适的反馈电阻值，注意稳定性和放大倍数之间的平衡。

4.计算二极管的工作点：根据二极管的参数和电路要求计算合适的电阻和电源电压，使得二极管工作点处于合适的范围内。

5.组装和调试电路：根据设计结果进行电路组装，并进行实际测试和调试。

根据测试结果进行必要的调整和优化。

四、电路设计实例例如，设计一个有源钳位正激电路，要求输入信号幅度为±5V，放大倍数为10倍，频率响应为10Hz~10kHz。

1.根据放大倍数的要求，选择放大器的参数。

可以选择带宽为100kHz的运放作为放大器。

2.根据反馈电阻的要求，假设我们选择反馈电阻为1kΩ，根据反馈电阻的公式计算得到反馈电流为10mA。

3.选择合适的二极管，例如硅二极管，根据二极管的伏安特性曲线和电路要求计算合适的电阻和电源电压。

假设选择电阻为10kΩ，电源电压为15V。

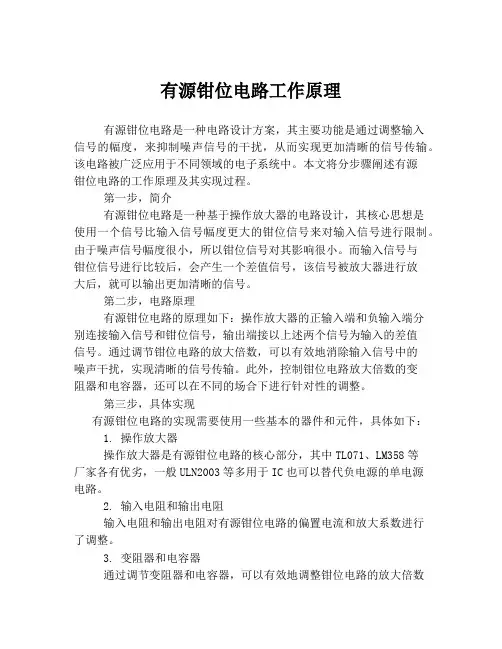

有源钳位电路工作原理有源钳位电路是一种电路设计方案，其主要功能是通过调整输入信号的幅度，来抑制噪声信号的干扰，从而实现更加清晰的信号传输。

该电路被广泛应用于不同领域的电子系统中。

本文将分步骤阐述有源钳位电路的工作原理及其实现过程。

第一步，简介有源钳位电路是一种基于操作放大器的电路设计，其核心思想是使用一个信号比输入信号幅度更大的钳位信号来对输入信号进行限制。

由于噪声信号幅度很小，所以钳位信号对其影响很小。

而输入信号与钳位信号进行比较后，会产生一个差值信号，该信号被放大器进行放大后，就可以输出更加清晰的信号。

第二步，电路原理有源钳位电路的原理如下：操作放大器的正输入端和负输入端分别连接输入信号和钳位信号，输出端接以上述两个信号为输入的差值信号。

通过调节钳位电路的放大倍数，可以有效地消除输入信号中的噪声干扰，实现清晰的信号传输。

此外，控制钳位电路放大倍数的变阻器和电容器，还可以在不同的场合下进行针对性的调整。

第三步，具体实现有源钳位电路的实现需要使用一些基本的器件和元件，具体如下：1. 操作放大器操作放大器是有源钳位电路的核心部分，其中TL071、LM358等厂家各有优劣，一般ULN2003等多用于IC也可以替代负电源的单电源电路。

2. 输入电阻和输出电阻输入电阻和输出电阻对有源钳位电路的偏置电流和放大系数进行了调整。

3. 变阻器和电容器通过调节变阻器和电容器，可以有效地调整钳位电路的放大倍数和时间常数，以适应不同的场合和需要。

4. 钳位二极管钳位二极管是有源钳位电路的另一个核心部分，其作用就是产生一个比输入信号幅度大一定倍数的钳位信号，从而限制输入幅度。

第四步，实际应用有源钳位电路在现代电子系统中得到了广泛的应用，例如在音频放大器、低噪声电路、自动增益控制器等方面都有实际应用。

通过实现有源钳位电路，可以有效地抑制噪声干扰，提升信号的品质，使其更加清晰、稳定。

总之，有源钳位电路是一种实用、可靠的电路设计方案，能够有效地消除信号中的噪声干扰，实现更加清晰、稳定的信号传输。

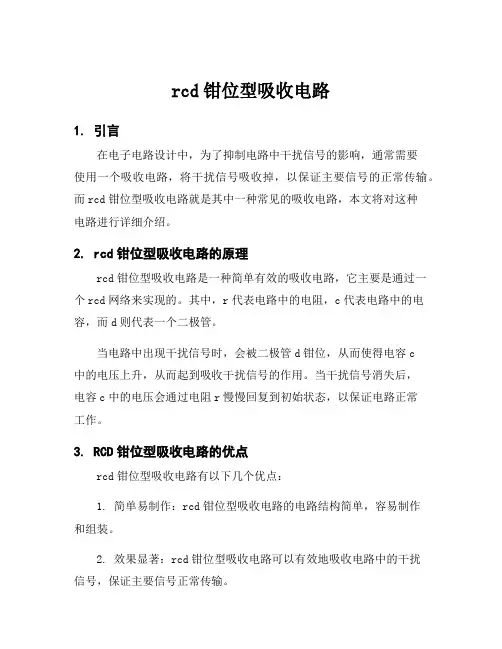

rcd钳位型吸收电路
1. 引言
在电子电路设计中，为了抑制电路中干扰信号的影响，通常需要
使用一个吸收电路，将干扰信号吸收掉，以保证主要信号的正常传输。

而rcd钳位型吸收电路就是其中一种常见的吸收电路，本文将对这种
电路进行详细介绍。

2. rcd钳位型吸收电路的原理
rcd钳位型吸收电路是一种简单有效的吸收电路，它主要是通过一个rcd网络来实现的。

其中，r代表电路中的电阻，c代表电路中的电容，而d则代表一个二极管。

当电路中出现干扰信号时，会被二极管d钳位，从而使得电容c
中的电压上升，从而起到吸收干扰信号的作用。

当干扰信号消失后，
电容c中的电压会通过电阻r慢慢回复到初始状态，以保证电路正常
工作。

3. RCD钳位型吸收电路的优点
rcd钳位型吸收电路有以下几个优点：
1. 简单易制作：rcd钳位型吸收电路的电路结构简单，容易制作
和组装。

2. 效果显著：rcd钳位型吸收电路可以有效地吸收电路中的干扰
信号，保证主要信号正常传输。

3. 成本低廉：rcd钳位型吸收电路中所使用的元器件成本低廉，
非常适合大批量生产。

4. RCD钳位型吸收电路的应用
rcd钳位型吸收电路广泛应用于各种电子设备中，如计算机、手机、音频设备等。

它可以有效地抵御来自电源的干扰，以保证电子设备的
正常工作。

5. 总结
rcd钳位型吸收电路是一种简单而有效的吸收电路，它可以通过一个rcd网络来实现。

与其他吸收电路相比，rcd钳位型吸收电路具有制作简单、成本低廉和效果显著等优点。

因此，rcd钳位型吸收电路被广泛应用于各种电子设备中。

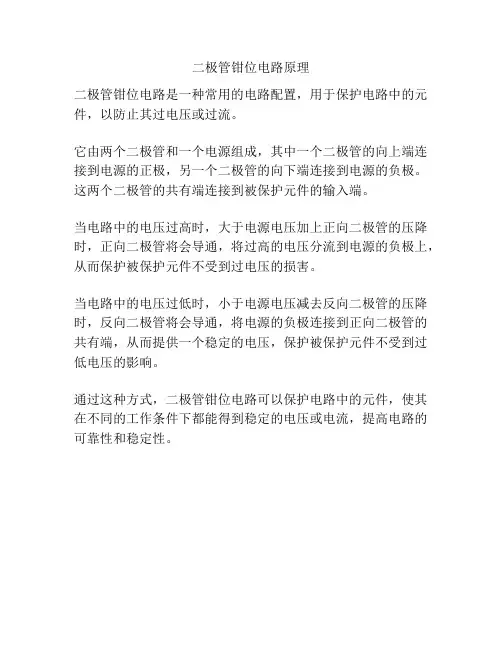

二极管钳位电路原理
二极管钳位电路是一种常用的电路配置，用于保护电路中的元件，以防止其过电压或过流。

它由两个二极管和一个电源组成，其中一个二极管的向上端连接到电源的正极，另一个二极管的向下端连接到电源的负极。

这两个二极管的共有端连接到被保护元件的输入端。

当电路中的电压过高时，大于电源电压加上正向二极管的压降时，正向二极管将会导通，将过高的电压分流到电源的负极上，从而保护被保护元件不受到过电压的损害。

当电路中的电压过低时，小于电源电压减去反向二极管的压降时，反向二极管将会导通，将电源的负极连接到正向二极管的共有端，从而提供一个稳定的电压，保护被保护元件不受到过低电压的影响。

通过这种方式，二极管钳位电路可以保护电路中的元件，使其在不同的工作条件下都能得到稳定的电压或电流，提高电路的可靠性和稳定性。

反激式开关电源是一种常用的电源设计，它通常包含一个钳位电路回路来确保输出电压稳定。

钳位电路回路在反激式开关电源中的工作原理如下：
1.输入电压：AC输入电压经过整流和滤波电路得到平坦的直流电压。

2.脉冲变压器：输入电压通过脉冲变压器的主绕组，产生周期性的高频脉冲信号。

3.开关管：控制脉冲变压器的开关管（例如MOSFET）周期性地打开和关闭，使得脉冲信
号传输到辅助绕组。

4.辅助绕组：脉冲信号由辅助绕组接收，并通过二极管整流成脉冲直流电压。

5.钳位电路回路：钳位电路回路包括一个电容和一个二极管，连接在辅助绕组的两端。

该
电容充当储能元件，二极管则起到保护和稳定电压的作用。

6.钳位电压：当开关管关闭时，脉冲变压器的磁场会崩溃，导致辅助绕组上的电能释放到
钳位电容上，形成钳位电压。

7.输出电压：钳位电压通过滤波电路平均为稳定的直流输出电压，用于供应负载。

钳位电路回路在反激式开关电源中的作用是稳定输出电压。

它通过储存和释放电能来抵消开关管周期性打开和关闭所引起的涌流和纹波，并确保输出电压在一定范围内保持稳定。

二极管钳位电路四电平1.引言1.1 概述二极管钳位电路是一种常见的电子电路，它基于二极管的特性来实现对电压的限制和稳定。

在电子领域中，钳位电路常被用于对信号波形进行修正和保护。

它能够有效地限制输出电压的幅值，防止过高或过低的电压对后续电路造成损伤。

同时，二极管钳位电路能够提供稳定的电压参考和基准电平，使信号能够在固定的范围内进行传输和处理。

本文将重点介绍二极管钳位电路中的四电平钳位电路。

相比于传统的二极管钳位电路，四电平钳位电路能够在输出信号波形的正负半周期内实现四个不同的电平，从而更加精确地对输入信号进行限制和修正。

这使得四电平钳位电路在许多应用中具有重要的意义。

文章的结构如下：1. 引言部分将对二极管钳位电路的概念进行简要说明，并介绍文章的目的和结构。

2. 正文部分将详细介绍二极管钳位电路的原理和作用，包括钳位电路的工作原理、二极管的特性以及二极管在钳位电路中的应用。

同时，本部分还将介绍四电平钳位电路的设计与实现，包括电路结构、元器件选择和参数设计等内容。

3. 结论部分将总结二极管钳位电路的优势和应用，并展望四电平钳位电路的未来发展方向。

同时，还将对该电路的局限性和可能的改进方向进行探讨。

通过本文的阅读，读者将能够了解二极管钳位电路的基本原理和作用，以及四电平钳位电路在电子领域中的重要应用。

希望本文能够对读者理解和应用钳位电路有所帮助，并促进该领域的更深入研究和发展。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述二极管钳位电路的原理、作用以及四电平钳位电路的设计与实现。

具体内容安排如下：第一部分：引言1.1 概述1.2 文章结构1.3 目的第二部分：正文2.1 二极管钳位电路的原理和作用- 二极管的基本结构和工作原理- 钳位电路的概念和作用2.2 四电平钳位电路的设计与实现- 四电平钳位电路的基本原理- 四电平钳位电路的设计要点- 四电平钳位电路的实现方法和案例分析第三部分：结论3.1 总结二极管钳位电路的优势和应用- 二极管钳位电路的优点总结- 二极管钳位电路的应用领域探讨3.2 展望四电平钳位电路的未来发展- 四电平钳位电路的发展趋势- 四电平钳位电路在新技术领域中的应用前景通过以上章节的划分，本文将系统地介绍二极管钳位电路的原理、作用以及四电平钳位电路的设计与实现。

两个三极管构成钳位电压保护电路下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 介绍在电子电路设计中，钳位电压保护电路是一种常见的保护电路，用于保护电路中的器件不受过高或过低的电压损害。

mos驱动米勒钳位电路
关于MOS（金属氧化物半导体）驱动米勒钳位电路，这是一个在电子电路中常见的设计。

首先，让我们从MOS驱动器的角度来看待这个问题。

MOS驱动器通常用于驱动MOSFET（金属氧化物半导体场效应晶体管），它能够提供所需的电流和电压来控制MOSFET的开关速度和稳定性。

米勒钳位电路则用于减少MOSFET开关过程中的电压和电流的不稳定性，从而提高整个电路的性能。

在设计中，MOS驱动器通常需要考虑输入信号的频率、电压和电流要求，以及输出MOSFET的负载特性。

此外，还需要考虑MOS驱动器的功耗、响应时间和温度稳定性等因素。

对于米勒钳位电路，需要考虑的因素包括电容的大小和位置、电压的稳定性以及对信号延迟的影响等。

从电路的角度来看，设计MOS驱动器和米勒钳位电路需要考虑的因素还包括电路的布局、线路的阻抗匹配、噪声抑制和电磁干扰等。

此外，还需要对电路的稳定性、可靠性和成本进行综合考虑。

总的来说，设计MOS驱动器和米勒钳位电路需要综合考虑电路
性能、稳定性、成本和制造工艺等多个方面的因素。

只有全面考虑这些因素，才能设计出性能优越、稳定可靠的电子电路。

二极管钳位电路的应用二极管钳位电路是一种常用的电子电路，它具有许多应用。

本文将介绍二极管钳位电路的原理及其在不同领域的应用。

让我们来了解一下二极管钳位电路的原理。

二极管钳位电路由两个二极管和一个电阻组成。

其中一个二极管被正向偏置，另一个二极管被反向偏置。

这种电路的作用是将输入信号限制在一个特定的范围内，通常是在两个固定的电压之间。

当输入信号超过这个范围时，二极管将开始导通，将电压限制在一个安全的范围内，以保护后续电路不受损坏。

二极管钳位电路的应用非常广泛。

下面我们将重点介绍其中几个常见的应用领域。

1. 信号限幅器：在通信系统中，信号的幅度可能会受到各种因素的影响而发生变化。

为了确保信号在一定的范围内，不超过接收电路的处理能力，可以使用二极管钳位电路作为信号限幅器。

通过调整电阻和二极管的参数，可以将输入信号限制在一个特定的幅度范围内。

2. 电源稳压器：在电子设备中，稳定的电源电压是非常重要的。

二极管钳位电路可以用作电源稳压器，将输入电源的波动限制在一个较小的范围内，以确保稳定的工作电压。

这对于一些对电压要求较高的设备非常重要，如精密测量仪器和计算机系统。

3. 温度补偿：二极管的导通电压与温度呈负相关关系。

利用这一特性，可以将二极管钳位电路用于温度补偿。

通过将一个二极管与一个热敏电阻连接，当温度发生变化时，热敏电阻的阻值会发生相应的变化，从而使得二极管的导通电压保持稳定。

4. 波形修整：在模拟电路中，输入信号的波形可能会失真或受到噪声的干扰。

通过使用二极管钳位电路，可以修整信号的波形，去除不必要的噪声，并将信号限制在一个更加稳定的范围内。

5. 电压检测器：二极管钳位电路可以用作电压检测器，用于检测输入电压是否超过或低于某个设定值。

当输入电压超过设定值时，二极管将导通，从而触发后续电路的动作或警报。

总结起来，二极管钳位电路是一种非常实用的电子电路，具有广泛的应用领域。

它可以用于信号限幅、电源稳压、温度补偿、波形修整和电压检测等方面。
