电机学课后习题解答(配王秀和、孙雨萍编)《电机学》作业题解（适用于王秀和、孙雨萍编《电机学》）1-5 何为铁磁材料？为什么铁磁材料的磁导率高？答：诸如铁、镍、钴及他们的合金，将这些材料放在磁场后，磁场会显著增强，故而称之为铁磁材料；铁磁材料之所以磁导率高，是因为在这些材料的内部，大量存在着磁畴，这些磁畴的磁极方向通常是杂乱无章的，对外不显示磁性，当把这些材料放入磁场中，内部的小磁畴在外磁场的作用下，磁极方向逐渐被扭转成一致，对外就显示很强的磁性，所以导磁性能强。

1-9 铁心中的磁滞损耗和涡流损耗是如何产生的？为何铁心采用硅钢片？答：铁心中的磁滞损耗是因为铁心处在交变的磁场中，铁心反复被磁化，铁心中的小磁畴的磁极方向反复扭转，致使磁畴之间不断碰撞，消耗能量变成热能损耗；又因为铁心为导体，处在交变的磁场中，铁中会产生感应电动势，从而产生感应电流，感应电流围绕着磁通做漩涡状流动，从产生损耗，称之为涡流损耗，之所以采用硅钢片是因为一方面因硅钢电阻高，导磁性能好，可降低涡流损耗，另一方面，采用薄片叠成铁心，可将涡流限制在各个叠片中，相当于大大增加了铁心的电阻，从进一步降低了涡流损耗。

1-13 图1-27所示为一铁心，厚度为0.05m，铁心的相对磁导率为1000。

问：要产生0.003Wb的磁通，需要多大电流？在此电流下，铁心各部分的刺痛密度是多少？解：取磁路的平均长度，上下两边的长度和截面积相等算一段，算作磁路段1，左侧为2，右侧为3。

磁路段1长度和截面积：()120.050.20.0250.55m =⨯++=l ，210.050.150.0075m =⨯=A ；41m1710.55 5.83610A wb 10004100.0075π-===⨯⨯⨯⨯l R uA磁路段2长度和截面积：20.1520.0750.30m =+⨯=l ，220.050.100.005m =⨯=A ；2m2720.30 4.7751010004100.005π-===⨯⨯⨯⨯l R uA磁路段1长度和截面积：30.1520.0750.30m =+⨯=l ，230.050.050.0025m =⨯=A ；43m3730.309.5491010004100.0025π-===⨯⨯⨯⨯l R uA总磁阻：45m m1m2m3(5.836 4.7759.549)10 2.01610A wb ==++⨯=⨯R R +R +R磁动势：5m 0.003 2.01610604.8A φ==⨯⨯=F R 励磁电流：604.8 1.512A 400===F i N在此电流下，铁心各部分的磁通密度分别为：110.030.4 0.0075φ===B TA220.030.6 0.05φ===B TA330.031.2 0.0025φ===B TA2-5 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗？为什么？答：做空载试验时，变压器的二次侧是开路的，所以变压器输入的功率消耗在一次测的电阻和激磁（励磁）支路电阻上，空载时，变压器的一次侧电流仅为额定负载时的百分之几，加之一次侧电阻远远小于激磁电阻，所以输入功率主要消耗在激磁电阻上。

电机学考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组中感应电动势的产生是由于（）。

A. 电磁感应B. 磁通量变化C. 导体运动D. 以上都是答案：D2. 直流电机的励磁方式有（）。

A. 并励B. 串励C. 他励D. 以上都是答案：D3. 同步电机的同步转速与（）有关。

A. 极对数B. 电源频率C. 转子电阻D. 以上都是答案：B4. 异步电机的转子转速低于同步转速，这种现象称为（）。

A. 同步B. 异步C. 同步失步D. 异步失步5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与输入功率的差值D. 输入功率与输出功率的差值答案：A6. 电机的功率因数是指（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A7. 电机的启动电流通常为额定电流的（）倍。

A. 3-5B. 5-7C. 7-9D. 9-11答案：A8. 电机的温升是指电机实际温度与（）的差值。

A. 环境温度B. 额定温度C. 起始温度D. 终止温度答案：A9. 电机的绝缘等级是指电机绝缘材料能承受的最高（）。

B. 电流C. 温度D. 湿度答案：C10. 电机的额定功率是指电机在（）条件下能长期运行的最大功率。

A. 额定电压B. 额定电流C. 额定频率D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 电机的损耗包括（）。

A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：ABCD2. 电机的启动方式有（）。

A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：ABCD3. 电机的调速方法包括（）。

A. 变极调速B. 变频调速C. 变压调速D. 以上都是答案：D4. 电机的保护措施包括（）。

A. 过载保护B. 短路保护C. 过热保护D. 以上都是答案：D5. 电机的轴承类型包括（）。

电机学第二版胡虔生编习题集目录第1章绪论1第2章变压器的运行原理及理论分析2第3章三相变压器及运行12第4章三相变压器的不对称运行14第5章特种变压器19第6章交流绕组及其感应电动势24第7章交流绕组及其感应磁动势29第8章（略）33第9章三相异步电机的理论分析与运行特性33第1章 绪论（）P17：1-1解：T S B 53.1025.0003.02==Φ=π14.3748.155.1304048.153.130=⇒--=--x x H H 匝1400530214.37≈⨯⨯===πI l H I F N xP17：1-2 解：(1)匝16435.2434.139951.010453.151.030214.37721=+=⨯⨯+-⨯⨯=+=-ππN N N(2)设B 在（1.48~1.55）之间()()（与假设相符）486.1417.34180651.26913715.79570001.03023048.148.155.13040101045140037=⇒-+=⇒-⨯⨯⎥⎦⎤⎢⎣⎡+-⨯--+⨯⨯=⨯==--B B B B B NI F ππwb 10918.2025.0486.1BS 32-⨯=⨯==ΦπP18：1-4解：2621020m s -⨯=(1)t dt td dt dB NS dt d Ne 314cos 096.20314sin 8.010*******-=⨯⨯⨯-=-=Φ-=- (2)t dt dBNS dt d N e 314cos 048.1060cos -=︒-=Φ-=(3)s rad n /31006010002602πππ=⨯==Ω ()tcos cos 1cos 0t cos cos t Ω='='=+Ω=''θθθθθ则时，当，，则为时刻平面与磁力线夹角设ttt t t dtt t d dt dB NS dt d N e 314cos 72.104cos 096.20314sin 72.104sin 699.63100cos314sin 8.020200cos 2-=⋅⨯⨯-='-=Φ-=πθ第2章 变压器的运行原理及理论分析p42:2-1设有一台500kV A 、三相、 35000/400V 双绕组变压器，一、二次绕组均系星形连接，试求高压方面和低压方面的额定电流。

第三章 直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

3-2. 一台p 对极的直流电机，采用单叠绕组，其电枢电阻为R ，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？ 答：P 2R .解析：设单叠绕组时支路电阻为R 1 ，考虑到并联支路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联支路数2a=2,每条支路有p 个R 1 ,则每条支路电阻为22p R ，并联电阻为2p R 。

3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：(N 极)，气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。

3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。

对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。

当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。

如果是电动机，两种情况下的影响与发电机恰好相反。

3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。

但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。

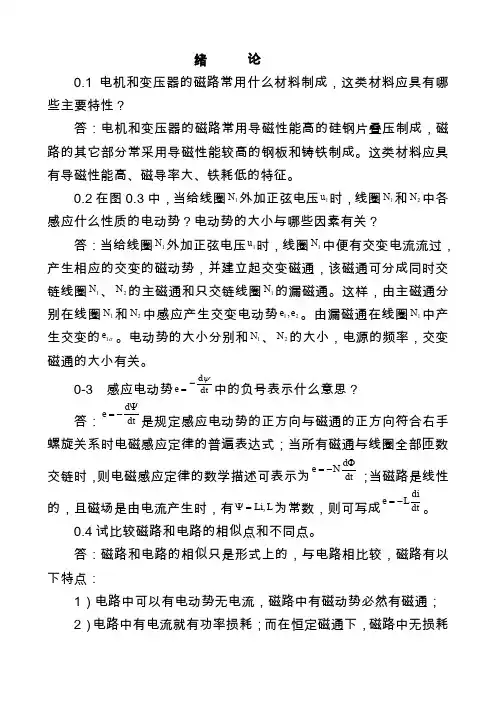

绪 论0.1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？答：电机和变压器的磁路常用导磁性能高的硅钢片叠压制成，磁路的其它部分常采用导磁性能较高的钢板和铸铁制成。

这类材料应具有导磁性能高、磁导率大、铁耗低的特征。

0.2在图0.3中，当给线圈1N 外加正弦电压1u 时，线圈1N 和2N 中各感应什么性质的电动势？电动势的大小与哪些因素有关？答：当给线圈1N 外加正弦电压1u 时，线圈1N 中便有交变电流流过，产生相应的交变的磁动势，并建立起交变磁通，该磁通可分成同时交链线圈1N 、2N 的主磁通和只交链线圈1N 的漏磁通。

这样，由主磁通分别在线圈1N 和2N 中感应产生交变电动势21,e e 。

由漏磁通在线圈1N 中产生交变的σ1e 。

电动势的大小分别和1N 、2N 的大小，电源的频率，交变磁通的大小有关。

0-3 感应电动势=e dt d ψ-中的负号表示什么意思？ 答：dt d e ψ-=是规定感应电动势的正方向与磁通的正方向符合右手螺旋关系时电磁感应定律的普遍表达式；当所有磁通与线圈全部匝数交链时，则电磁感应定律的数学描述可表示为dt d N e Φ-=；当磁路是线性的，且磁场是由电流产生时，有L Li ,=ψ为常数，则可写成dt diL e -=。

0.4试比较磁路和电路的相似点和不同点。

答：磁路和电路的相似只是形式上的，与电路相比较，磁路有以下特点：1）电路中可以有电动势无电流，磁路中有磁动势必然有磁通；2）电路中有电流就有功率损耗；而在恒定磁通下，磁路中无损耗3）由于G 导约为G 绝的1020倍，而Fe μ仅为0μ的4310~10倍，故可认为电流只在导体中流过，而磁路中除主磁通外还必须考虑漏磁通；4）电路中电阻率ρ在一定温度下恒定不变，而由铁磁材料构成的磁路中，磁导率μ随B 变化，即磁阻m R 随磁路饱和度增大而增大。

0.5电机运行时，热量主要来源于哪些部分？为什么用温升而不直接用温度表示电机的发热程度？电机的温升与哪些因素有关？答：电机运行时，热量主要来源于各种损耗，如铁耗、铜耗、机械损耗和附加损耗等。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

电机学习题（附答案）一、判断题（共100题，每题1分，共100分）1.增大异步电动机电源电压，电磁转矩增大，有功功率增大，异步电动机的功率因数升高。

（）A、正确B、错误正确答案：B2.由于同步发电机的转子不切割定子旋转磁场，所以转子铁心不必用硅钢片叠成。

（）A、正确B、错误正确答案：A3.电机和变压器常用的铁心材料为软磁材料。

()A、正确B、错误正确答案：A4.物质的磁阻大是因为磁导率小，同样电阻大是因为电阻率小。

(一)A、正确B、错误正确答案：B5.调节同步发电机励磁电流大小，只能调节电枢端电压大小。

（）A、正确B、错误正确答案：B6.将两台或多台变压器的一次侧和二次侧绕组分别接于公共母线上，同时向负载供电的连接方式称为变压器的并列运行。

()A、正确B、错误正确答案：A7.异步电动机转子频率随转子转速变化，因此异步电动机转子磁场空间转速也随转子转速变化而变化。

（）A、正确B、错误正确答案：B8.旋转电枢式结构适用于小容量同步发电机。

（）A、正确B、错误正确答案：A9.变压器的高、低压绝缘套管是引出变压器的高、低压绕组引线，并起对地绝缘作用。

()A、正确B、错误正确答案：A10.一台水轮发电机的转速为125r/min，则该电机是24极电机。

（）A、正确B、错误正确答案：B11.变压器感应电动势滞后产生它的磁通90°。

（）A、正确B、错误正确答案：A12.对于鼠笼式异步电动机，如果电网容量允许，应尽量采用直接起动，以获得较大的起动转矩。

（）A、正确B、错误正确答案：A13.变压器阻抗电压标么值是10。

()A、正确B、错误正确答案：B14.异步电动机转子侧的参数和物理量需要经过绕组折算和转速折算才能得到T型等效电路的参数。

（）A、正确B、错误正确答案：A15.电机中的主磁通和漏磁通都起能量传递的作用。

()A、正确B、错误正确答案：B16.考虑铁心的磁饱和，发电机的短路特性是一条逐渐趋于饱和的曲线。

第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。

(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。

（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。

2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。

2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。

漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。

2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。

第3章直流电机《电机学（第2版）》王秀和、孙⾬萍（习题解答）第三章直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输⼊功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

3-2. ⼀台p 对极的直流电机，采⽤单叠绕组，其电枢电阻为R ，若⽤同等数⽬的同样元件接成单波绕组时，电枢电阻应为多少？答：P 2R .解析：设单叠绕组时⽀路电阻为R 1 ，考虑到并联⽀路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联⽀路数2a=2,每条⽀路有p 个R 1 ,则每条⽀路电阻为22p R ，并联电阻为2p R 。

3-3.直流电机主磁路包括哪⼏部分？磁路未饱和时，励磁磁通势主要消耗在哪⼀部分？答：(N 极)，⽓隙，电枢齿，电枢磁轭，下⼀电枢齿，⽓隙，（S 极），定⼦磁轭，（N 极）；主要消耗在⽓隙。

3-4. 在直流发电机中，电刷顺电枢旋转⽅向移动⼀⾓度后，电枢反应的性质怎样？当电刷逆电枢旋转⽅向移动⼀⾓度，电枢反应的性质⼜是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离⼏何中性线时，除产⽣交轴电枢磁动势外，还会产⽣直轴磁动势。

对于发电机，当电刷顺电枢旋转⽅向移动⼀⾓度后，产⽣的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产⽣的直轴电动势F ad 有去磁作⽤。

当电刷逆电枢旋转⽅向移动⼀⾓度后，产⽣的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产⽣的直轴电动势F ad 有助磁作⽤。

如果是电动机，两种情况下的影响与发电机恰好相反。

3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压⽅程中不考虑元件本⾝的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在⼀段时间内⽅向相反，使得元件的平均电动势稍有降低。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

绪 论Δ0-1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？0-2 在图0-3中，当给线圈N 1外加正弦电压u 1时，线圈N 1 和 N 2 中各感应什么性质的电动势？电动势的大小与哪些因素有关？ 0-3 感应电动势=edtd ψ-中的负号表示什么意思？Δ0-4 试比较磁路和电路的相似点和不同点。

0-5 电机运行时，热量主要来源于哪些部分？为什么用温升而不直接用温度表示电机的发热程度？电机的温升与哪些因素有关？0-6 电机的额定值和电机的定额指的是什么？0-7 在图0-2中，已知磁力线l 的直径为10cm ，电流I 1 = 10A ，I 2 = 5A ，I 3 = 3A ，试求该磁力线上的平均磁场强度是多少？∨0-8 在图0-9所示的磁路中，线圈N 1、N 2中通入直流电流I 1、I 2，试问： （1） 电流方向如图所示时，该磁路上的总磁动势为多少？（2） N 2中电流I 2反向，总磁动势又为 多少？（3） 若在图中a 、b 处切开，形成一空气隙δ，总磁动势又为多少？ （4） 比较1、3两种情况下铁心中的B 、H 的图0-9 习题0-8附图相对大小，及3中铁心和气隙中H 的相对大小？解：1）22111N I N I F -= 2）22112N I N I F +=3）221113N I N I F F -==不变4）由于31F F =，而31m m R R <<，所以31φφ>>，31B B >>，31H H >>。

在3）中，δB B Fe =，由于0μμ>>Fe ，所以0μμδδB H B H Fe Fe Fe =<<=∨0-9 两根输电线在空间相距2m ，当两输电线通入的电流均为100A 时，求每根输电线单位长度上所受的电磁力为多少？并画出两线中电流同向及反向时两种情况下的受力方向。

解：由H B I R H 0,2.μπ==，得每根输电线单位长度上所受的电磁力为m N lI R I BlI f .1022110010423270--=⨯⨯⨯⨯===πππμ当电流同向时，电磁力为吸力；当电流反向时，电磁力为斥力。

第五章感应电机习题解答：5.1为什么三相感应电动机励磁电流的标幺值比变压器的大得多？答：励磁电流即为空载电流，感应电动机是转动的器件，空载时有机械损耗，且定、转子之间有气隙，而变压器是静止的器件，没有机械损耗，且不存在气隙，所以三相感应电动机励磁电流的标幺值比变压器的大得多。

5-2为什么感应电动机的功率因数总是滞后的？为什么感应电动机的气隙比较小？答：感应电机要从电网吸收滞后的无功电流用以提供主磁场和漏磁场，所以感应电动机的功率因数总是滞后的；另一方面从感应电动机的等效电路看，除了电阻就是感抗，没有容抗，所以必然是滞后的。

在感应电机定、转子之间有一间隙，称为气隙。

气隙大小对感应电机的性能有很大的影响。

气隙大，则磁阻大，要建立同样大小的旋转磁场就需较大的励磁电流。

励磁电流基木上是无功电流，为降低电机的励磁电流、提高功率因数，气隙应尽量小。

5-3感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是否一样？怎样区分这两种运行状态？答：感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是一样的，产生的电磁转矩都是与转了转向相反为制动性质的，区分的方法是发电机运行时转子的转向与旋转磁场的转向一致，且输入机械功率输出电功率；电磁制动运行口寸转子的转向与旋转磁场的转向相反，且同时输入机械功率和电功率，两部分功率同时消耗在所串电阻上。

5-4感应电动机中，主磁通和漏磁通的性质和作用有什么不同？答：感应电动机中主磁通和漏磁通的作用和性质截然不同。

主磁通同时交链定、转子绕组，是能量转换的媒介，主磁路主要由定、转子铁心和气隙组成，是一个非线性磁路,受磁路饱和程度影响较大；漏磁通主要通过空气隙闭合，受磁路饱和程度影响很小，可视为线性磁路，漏磁通仅交链其各自的绕组，这部分磁通不参与能量转换。

把主磁通和漏磁通分开处理，将给电机的分析带来很大方便。

5-5说明转了绕组归算和频率归算的意义，归算是在什么条件下进行的？答：感应电动机定、转子电路是两个独立的电路没有*电的联系，要寻求其有电的联系的等效电路需要进行两次归算。
