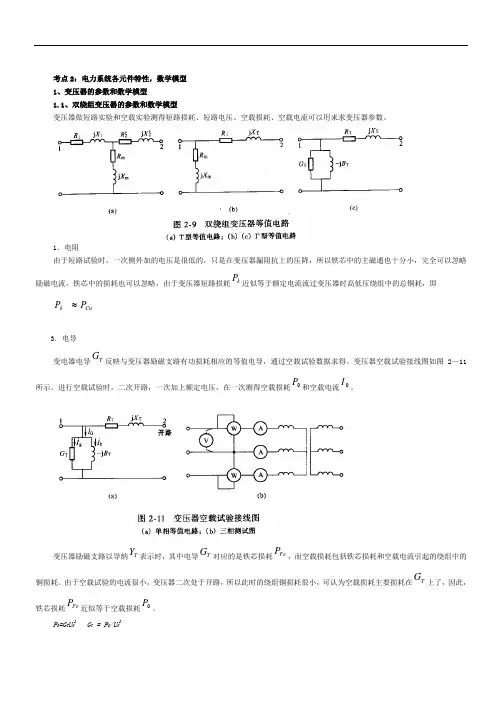

考点2：电力系统各元件特性，数学模型 1、变压器的参数和数学模型1.1、双绕组变压器的参数和数学模型变压器做短路实验和空载实验测得短路损耗、短路电压、空载损耗、空载电流可以用来求变压器参数。
1．电阻由于短路试验时，一次侧外加的电压是很低的，只是在变压器漏阻抗上的压降，所以铁芯中的主磁通也十分小，完全可以忽略励磁电流，铁芯中的损耗也可以忽略，由于变压器短路损耗kP 近似等于额定电流流过变压器时高低压绕组中的总铜耗，即k PCuP3．电导变电器电导T G 反映与变压器励磁支路有功损耗相应的等值电导，通过空载试验数据求得。
变压器空载试验接线图如图2—11所示。
进行空载试验时，二次开路，一次加上额定电压，在一次测得空载损耗P 和空载电流I 。
变压器励磁支路以导纳T Y 表示时，其中电导T G 对应的是铁芯损耗Fe P ，而空载损耗包括铁芯损耗和空载电流引起的绕组中的铜损耗。
由于空载试验的电流很小，变压器二次处于开路，所以此时的绕组铜损耗很小，可认为空载损耗主要损耗在T G 上了，因此，铁芯损耗FeP 近似等于空载损耗P 。
P 0=G T U N 2 G T = P 0/U N 2变换单位后为21000NT U P G =式中 G T －变压器的电导（S ）P 0－变压器的空载损耗（kW ） U N －变压器的额定电压（kV ）4．电纳 变压器电纳T B 反映与变压器主磁通的等值参数(励磁电抗)相应的电纳，也是通过空载试验数据求得。
变压器空载试验时，流经励磁支路的空载电流•I 分解为有功电流•gI (流过T G )和无功电流•b I (流过T B )，且有功分量•gI 较无功分量•bI 小得多(如图2-12所示)，所以在数值上bI I ≈0，即空载电流近似等于无功电流。
TN b B U I 3=① 又由100%00⨯=NI I I 得NNN U SI I I I 3100%100%000⨯==②让式①、②相等，解得20100%NNT U S I B ⋅=B T －变压器的电纳（S ） I 0%－变压器的空载电流百分值1.2、三绕组变压器的参数和数学模型计算三绕组变压器各绕组的阻抗及励磁支路的导纳的方法与计算双绕组变压器时没有本质的区别，也是根据厂家提供的一些短路实验数据和空载实验数据求取。
