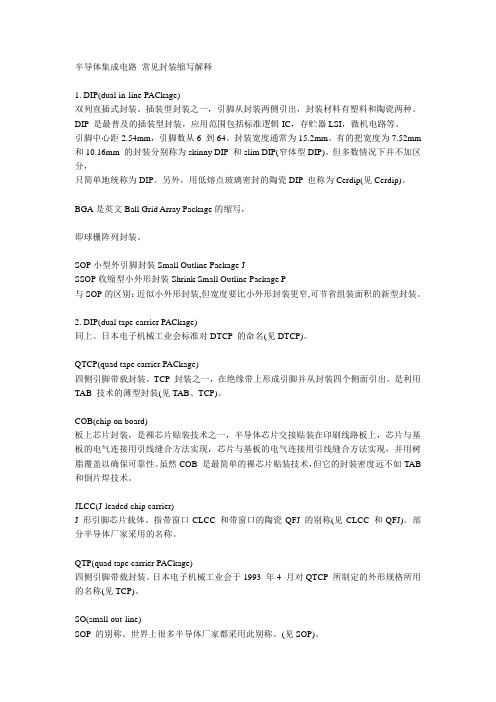

半导体集成电路常见封装缩写解释1. DIP(dual in-line PACkage)双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6 到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm 和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

另外，用低熔点玻璃密封的陶瓷DIP 也称为Cerdip(见Cerdip)。

BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。

SOP小型外引脚封装Small Outline Package JSSOP收缩型小外形封装Shrink Small Outline Package P与SOP的区别：近似小外形封装,但宽度要比小外形封装更窄,可节省组装面积的新型封装。

2. DIP(dual tape carrier PACkage)同上。

日本电子机械工业会标准对DTCP 的命名(见DTCP)。

QTCP(quad tape carrier PACkage)四侧引脚带载封装。

TCP 封装之一，在绝缘带上形成引脚并从封装四个侧面引出。

是利用TAB 技术的薄型封装(见TAB、TCP)。

COB(chip on board)板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。

JLCC(J-leaded chip carrier)J 形引脚芯片载体。

指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。

常见封装缩写解释bldh888 发表于: 2010-4-23 22:04 来源: 半导体技术天地1. DIP(dual in-line PACkage)双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6 到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

另外，用低熔点玻璃密封的陶瓷DIP 也称为Cerdip(见Cerdip)。

BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。

SOP小型外引脚封装Small Outline Package r¬o0c[hi^M 4srs?}JSSOP收缩型小外形封装Shrink Small Outline Package P pBI%{p)与SOP的区别：近似小外形封装,但宽度要比小外形封装更窄,可节省组装面积的新型封装。

2. DIP(dual tape carrier PACkage)同上。

日本电子机械工业会标准对DTCP 的命名(见DTCP)。

QTCP(quad tape carrier PACkage)四侧引脚带载封装。

TCP 封装之一，在绝缘带上形成引脚并从封装四个侧面引出。

是利用TAB 技术的薄型封装(见TAB、TCP)。

COB(chip on board)板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。

JLCC(J-leaded chip carrier)J 形引脚芯片载体。

集成电路封装形式在集成电路设计与制造过程中，封装是不行或缺的重要一环，也是半导体集成电路的最终阶段。

通过把器件的核心晶粒封装在一个支撑物之内，不仅可以有效防止物理损坏及化学腐蚀，而且还供应对外连接的引脚，使芯片能更加便利的安装在电路板上。

毕竟集成电路封装形式有哪几种？一、SOP小形状封装SOP，也可以叫做SOL和DFP，是一种很常见的元器件形式。

同时也是表面贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L字形）。

封装材料分塑料和陶瓷两种。

始于70年月末期。

SOP封装的应用范围很广，除了用于存储器LSI外，还输入输出端子不超过10-40的领域里，SOP都是普及最广泛的表面贴装封装。

后来，为了适应生产的需要，也渐渐派生出SOJ、SSOP、TSSOP、SOIC 等一些小形状封装。

二、PGA插针网格阵列封装PGA芯片封装形式常见于微处理器的封装，一般是将集成电路（IC）包装在瓷片内，瓷片的底部是排列成方形的插针，这些插针就可以插入获焊接到电路板上对应的插座中，特别适合于需要频繁插波的应用场合。

对于同样管脚的芯片，PGA封装通常要比过去常见的双列直插封装需用面积更小。

PGA封装具有插拨操作更便利，牢靠性高及可适应更高的频率的特点，早期的奔腾芯片、InTel系列CPU中的80486和Pentium、Pentium Pro均采纳这种封装形式。

三、BGA球栅阵列封装BGA封装是从插PGA插针网格阵列改良而来，是一种将某个表面以格状排列的方式覆满引脚的封装法，在运作时即可将电子讯号从集成电路上传导至其所在的印刷电路板。

在BGA封装下，在封装底部处引脚是由锡球所取代，这些锡球可以手动或透过自动化机器配置，并透过助焊剂将它们定位。

BGA封装能供应比其他如双列直插封装或四侧引脚扁平封装所容纳更多的接脚，整个装置的地步表面可作为接脚使用，比起四周限定的封装类型还能具有更短的平均导线长度，以具备更加的高速效能。

四、DIP双列直插式封装所谓DIP双列直插式封装，是指采纳双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路IC均采纳这种封装形式，其引脚数一般不超过100个。

半导体常用缩写词汇汇总EPI 外延PM 设备维护与保养PCW 工艺冷却水PMC 生产计划与物料控制PLC 可编程序控制控制器H2 氢气Sb 锑N2 氮气As 砷SiHCl3（TCS）三氯氢硅 B 硼PH3 磷烷CMOS 互补金属氧化物半导体HCl 氯化氢CMP 化学机械抛光Hg 汞（水银）ESD静电释放HNO3 硝酸H2O2双氧水HF 氢氟酸MOS 金属氧化物半导体SPC 统计过程控制PCM 工艺控制监测MRB 异常评审委员会PCN 工艺变更通知单CAB 变更评审委员会ECN 工程变更通知单OCAP 失效控制计划。

指制程过程中失控时所应采取的对应措施。

是一种受控文件，包含造成异常的因素等PSG 磷硅玻璃TF 薄膜PVD物理气相淀积PHO 光刻PCB 印刷电路板DIF 扩散RF 射频II 注入UV紫外线CVD 化学气相淀积VPE气相外延SPV 扩散长度Bubbler 鼓泡器CD 关键尺寸EMO 设备紧急按钮CD-SEM 线宽扫描电镜ScrubbLer 尾气处理器ETCH 刻蚀（腐蚀）Coat 包硅H2-BAKE 氢气烘烤SRP 外延层纵向电阻率分布1号液：（NH4OH:H2O2：H2O）NH4OH : H2O2 : H2O=1 : 2 : 7，2号液：（HCl：H2O2：H2O）HCl : H2O2 : H2O=1 : 2 : 53号液（Caros清洗液）：(H2SO4:H2O2) H2SO4 : H2O2=3 : 1，4#号液:H2O:HF=10:1CV：电容-电压测试BOE混酸：氟化铵氢氟酸混合腐蚀液液CZ：切克劳斯基直拉法Wafer：抛光片FZ：区熔方法THK：膜厚Rs：电阻TTV:总厚度偏差TIR：平整度STIR：局部平整度LTO：背封BOW:弯曲度CHIP:崩边SLIP：滑移线MARK:痕迹WARP：翘曲度CRACK:裂纹SPOT: 斑点HAZE：发雾CROWN：皇冠，边缘突起物OISF:氧化诱生层错ORG: 掺As单晶抛光片O2含量径向均匀性OSF：氧化层错BMV：气体流量控制阀LIFE TIME：寿命POINT DEFECT: 点缺陷Integrated circuit：集成电路epitaxial layer：外延层Buried layer：埋层interface：界面Diameter：直径chemical vapor polish 化学气相抛光Polished surface ：表面抛光back side ;反面Front side ：正面INJ：引入气体流量DIL：稀释气体流量Autodoping：自掺杂Sccm：毫升/每分钟Slm：升/每分钟CDA:压缩空气PN2：工艺氮气Cable：电缆MES：生产过程执行管理系统SFC：生产车间集中MDC：生产数据及设备状态信息采集分析管理系统PDM：制造过程数据文档管理系统MSA:量具测量系统分析KPI：关键表现指标, 销售指标Alarm ：报警MSA: 使用数据统计和图表的方法对测量系统的分辨率和误差进行分析QA: 指质量管理、品质的保证、质量的评估/评价QC: 指质量检验和控制、分析、改善和不合格品控制人员的总称OOC/oos:OOS：检验结果偏差超过规格、不合格OOC : 产品质量失去控制，需要采取返工、召回等手段。

常⽤集成电路名词缩写汇总（第⼆版）重要说明整个集成电路的设计和⽣产链路很长,相关专有名称很多;本⽂对常见的集成电路相关的名词缩写进⾏了汇总,特别聚焦与集成电路设计领域,意在整理常⽤的数字电路/DC/PT/ICC/DFV/DFT/RTL/ATE相关⽅⾯的知识点,⽅便⼤家快速学习和掌握相关知识,⽅便⼤家查询;同时希望对学⽣将来的培训/⾯试等活动给予最⼤的帮助;⽂章按照字母排序的⽅式进⾏编排,⽅便⼤家查询;本次⽂章内容为第⼆次发布,我们将定期更新,逐步完善;欢迎⼤家提供相关信息⾄xgcl_wei微信号,帮助我们逐步完善内容,⽅便更多的⼈查询和使⽤,感谢您的参与,谢谢!英⽂全称中⽂说明ABV Assertion based verification基于断⾔的验证AES Advanced Encryption Standard⾼级加密标准,是美国政府采⽤的⼀种区块加密标准ADC Analog-to-Digital Converter指模/数转换器或者模数转换器AHB Advanced High Performance Bus⾼级⾼性能总线ALF Advanced Library Format先进（时序）库格式ALU Arithmetic and logic unit算数逻辑单元AMBA Advanced Microcontroller Bus Architecture⾼级微控制器总线体系ANT antenna天线效应AOP Aspect Oriented Programming⾯向⽅⾯编程APB Advanced Peripheral Bus⾼级外部设备总线API Application Programming Interface应⽤程序编程接⼝APR Auto place and route⾃动布局布线ARM Advanced RISC Machines 英国Acorn公司(ARM公司的前⾝)设计的低功耗成本的第⼀款RISC微处理器。

ic封装术语IC封装术语IC（集成电路）封装是将芯片封装成实际可应用的器件的过程。

在IC封装过程中，使用了许多术语来描述不同的封装类型、尺寸和特性。

本文将介绍一些常见的IC封装术语，以帮助读者更好地理解和选择合适的封装。

1. DIP封装（Dual In-line Package）DIP封装是最早也是最常见的IC封装类型之一。

它采用两排引脚，引脚以直线排列，适用于手工插入和焊接。

DIP封装通常用于较大的芯片，如微控制器和存储器芯片。

2. SOP封装（Small Outline Package）SOP封装是一种比DIP封装更小型的封装类型。

它采用表面贴装技术，引脚以直线或弯曲排列。

SOP封装适用于对空间要求较高的应用，如移动设备和计算机外围设备。

3. QFP封装（Quad Flat Package）QFP封装是一种较大的表面贴装封装类型。

它采用四个方向平均分布的引脚，具有较高的引脚密度和良好的散热性能。

QFP封装适用于需要处理大量信号的芯片，如通信芯片和图形处理器。

4. BGA封装（Ball Grid Array）BGA封装是一种先进的表面贴装封装类型。

它采用小球形引脚，以网格状排列在芯片底部。

BGA封装具有更高的引脚密度和更好的散热性能，适用于高性能处理器和FPGA芯片。

5. LGA封装（Land Grid Array）LGA封装是一种类似于BGA封装的表面贴装封装类型。

它采用金属焊盘而不是小球形引脚，以更好地支持高频率和高速信号传输。

LGA封装适用于需要较高信号完整性的应用，如服务器和网络设备。

6. CSP封装（Chip Scale Package）CSP封装是一种尺寸更小的封装类型，接近芯片的尺寸。

它采用直接焊接或粘贴技术将芯片封装成器件。

CSP封装适用于对尺寸和重量要求极高的应用，如智能卡和便携式设备。

7. QFN封装（Quad Flat No-leads）QFN封装是一种无引脚的封装类型，引脚隐藏在芯片的底部。

BGA（Ball Grid Array）：球栅阵列，面阵列封装的一种。

QFP（Quad Flat Package）：方形扁平封装。

PLCC（Plastic Leaded Chip Carrier）：有引线塑料芯片栽体。

DIP（Dual In-line Package）：双列直插封装。

SIP（Single inline Package）：单列直插封装SOP（Small Out-Line Package）：小外形封装。

SOJ（Small Out-Line J-Leaded Package）：J形引线小外形封装。

COB（Chip on Board）：板上芯片封装。

Flip-Chip：倒装焊芯片。

片式元件（CHIP）：片式元件主要为片式电阻、片式电容、片式电感等无源元件。

根据引脚的不同，有全端子元件（即元件引线端子覆盖整个元件端）和非全端子元件，一般的普通片式电阻、电容为全端子元件，而像钽电容之类则为非全端子元件。

THT（Through Hole Technology）：通孔插装技术SMT（Surface Mount Technology）：表面安装技术封装形式：封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>LCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装。

双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和是最普及的插装型封装，，封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般年菲为浦公司就开发出小外J （薄小外形SSOP （薄的缩小型SOIC二熟悉公司代理产品线模拟滤波器 光纤通信 高速信号处理和转换 无线/射频 光线通讯，模拟 显示支持电路 高频模拟和混合信号ASIC 数字转换器，接口，电源管理，电池监控 DC/DC 电源 电压基准MAXIM 前缀是“MAX”。

半导体集成电路常见封装缩写解释1. DIP(dual in-line PACkage)双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6 到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

另外，用低熔点玻璃密封的陶瓷DIP 也称为Cerdip(见C erdip)。

BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。

SOP小型外引脚封装Small Outline Package ro0c[hi^M 4srs?}JSSOP收缩型小外形封装Shrink Small Outline Package P-pBI%{p)与SOP的区别：近似小外形封装,但宽度要比小外形封装更窄,可节省组装面积的新型封装。

2. DIP(dual tape carrier PACkage)同上。

日本电子机械工业会标准对DTCP 的命名(见DTCP)。

QTCP(quad tape carrier PACkage)四侧引脚带载封装。

TCP 封装之一，在绝缘带上形成引脚并从封装四个侧面引出。

是利用TAB 技术的薄型封装(见TAB、TCP)。

COB(chip on board)板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。

JLCC(J-leaded chip carrier)J 形引脚芯片载体。

指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。

IC封装名词解释IC 封装名词解释（一）1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LSI 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

是在实际中经常使用的记号。

5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

封装类型缩写含义封装类型SIP ：Single-In-Line PackageDIP ：Dual In-line Package 双列直插式封装CDIP：Ceramic Dual-In-line Package 陶瓷双列直插式封装PDIP：Plastic Dual-In-line Package 塑料双列直插式封装SDIP ：Shrink Dual-In-Line PackageQFP ：Quad Flat Package 四方扁平封装TQFP ：Thin Quad Flat Package 薄型四方扁平封装PQFP ：Plastic Quad Flat Package 塑料方型扁平封装MQFP ：Metric Quad Flat PackageVQFP ：Very Thin Quad Flat PackageSOP ：Small Outline Package 小外型封装SSOP ：Shrink Small-Outline Package 缩小外型封装TSOP ：Thin Small-Outline Package 薄型小尺寸封装TSSOP ：Thin Shrink Small-Outline PackageQSOP ：Quarter Small-Outline PackageVSOP ：Very Small Outline PackageTVSOP ：Very Thin Small-Outline PackageLCC ：Leadless Ceramic Chip Carrier 无引线芯片承载封装LCCC ：Leadless Ceramic Chip CarrierPLCC ：Plastic Leaded Chip Carrier 塑料式引线芯片承载封装BGA ：Ball Grid Array 球栅阵列CBGA ：Ceramic Ball Grid ArrayuBGA ：Micro Ball Grid Array 微型球栅阵列封装PGA ：Pin Grid ArrayCPGA ：Ceramic Pin Grid Array 陶瓷PGA PPGA ：Plastic Pin Grid ArrayMCM ：Multi Chip Model 多芯片模块SMD(surface mount devices) ——表面贴装器件。
