下载文档原格式
上海商虎/张工：158 –0185 -9914钨和铜组成的合金，常用合金的含铜量为10%～50%。
合金用粉末冶金方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。
在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。
所以这类材料也称为钨铜合金有较广泛的用途，主要是用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。
钨铜选用精细钨、铜粉末，经一流浸透烧结工艺精制而成，可承受近2000度高温和高应力，具有高熔点、高硬度、抗烧损和良好抗粘附性，电蚀产品表面光洁度高，精度极高，损耗低。
钨铜广泛用作高压，超液压开关和断路器的触头，保护环，用于电热墩粗砧块材料，自动埋弧焊导电咀，等离子切割机喷嘴，电焊机，对焊机的焊头，滚焊轮，封气卯电极和点火花电极,点焊，碰焊材料等。
物理性能钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铜的熔点1080℃)，密度大(钨密度为19.25g/cm，铜的密度为8.92/cm3) ；铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，广泛应用于军用耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。
军用耐高温材料钨铜合金在航天航空中用作导弹、火箭发动机的喷管、燃气舵、空气舵、鼻锥，主要要求是要求耐高温(3000K~5000K)、耐高温气流冲刷能力，主要利用铜在高温下挥发形成的发汗制冷作用(铜熔点1083℃)，降低钨铜表面温度，保证在高温条件下使用。
钨铜特点：1.电阻焊电极：综合了钨和铜的优点，耐高温、耐电弧烧蚀、强度高、比重大、导电、导热性好，易于切削加工，并具有发汗冷却等。
钨铜合金的最新研究进展及其应用张存信,高 娃（中国兵器科学院宁波分院，宁波 315103）摘要综述了近年来国内外钨铜合金材料制备技术方面的主要进展，并介绍了最新研制成功的几种新型钨铜合金材料，如梯度钨铜材料、纳米钨铜材料等，以及钨铜合金在民用和军事工业上的主要应用，并简要地探讨了钨铜合金今后发展的主要动向和研究重点。
关键词钨铜合金研究进展制备方法应用研究重点New Research Progress and Application of W-Cu AlloysZHANG Cunxin,GAO Wa(Ningbo Branch of China Academy of Ordnance Science, Ningbo 315103)Abstract A review is made on the main research progress of W-Cu alloys preparation techniques in recent years, and several new kinds of developed W-Cu alloys are introduce, such as W-Cu grads materials, W-Cu nano-materials etc., as well as their primary application in civil and military field. A discussion is also made on its developing direction and research emphasis.Key words W-Cu alloy, research progress, methods of preparation, primary application, research emphasis0 引言钨铜合金是一种由体心立方结构的钨颗粒和面心立方结构的铜粘结相组成的既不互溶也不形成金属间化合物的一种复合材料，通常被称为伪合金或假合金。
钨铜合金/view/6fa5f97f27284b73f242508b.html###英文名称tungsten-copper alloy性能钨和铜组成的合金。
常用合金的含铜量为10％～50％。
合金用粉末冶金方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。
在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。
所以这类材料也称为金属发汗材料。
用途钨铜合金有较广泛的用途，主要是用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。
产品牌号CuW,RWMA Class 10,RWMA Class 11,RWMA Class 12钨铜合金工艺介绍钨铜采用等静压成型—高温烧结钨骨架—溶渗铜的工艺，是钨和铜的一种合金。
电阻焊电极综合了钨和铜的优点，耐高温、耐电弧烧蚀、强度高、比重大、导电、导热性好，易于切削加工，并具有发汗冷却等特性，由于具有钨的高硬度、高熔点、抗粘附的特点，经常用来做有一定耐磨性、抗高温的凸焊、对焊电极。
电火花电极针对钨钢、耐高温超硬合金制作的模具需电蚀时，普通电极损耗大，速度慢。
而钨铜高的电腐蚀速度，低的损耗率，精确的电极形状，优良的加工性能，能保证被加工件的精确度大大提高。
高压放电管电极高压真空放电管在工作时，触头材料会在零点几秒的的时间内温度升高几千摄氏度。
而钨铜高的抗烧蚀性能、高韧性，良好的导电、导热性能给放电管稳定的工作提供必要的条件。
电子封装材料既有钨的低膨胀特性，又具有铜的高导热特性，其热膨胀系数和导电导热性可以通过调整材料的成分而加以改变，从而给材料的使用提供了便利。
定做各种异型规格。
定做不同钨比例钨铜合金。
物理指标钨铜CuW55% （RWMA Class 10）硬度：72HRB，导电率：45%IACS，软化温度：900℃钨铜CuW75% （RWMA Class 11）硬度：94RHRB，导电率：40%IACS，软化温度：900℃钨铜CuW80% （RWMA Class 12）硬度：98RHRB，导电率：35%IACS，软化温度：900℃钨铜合金的主要应用钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铁的熔点1534℃)，密度大(钨密度为19.34g/cm3，铁的密度为7.8g/cm3) ；铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，广泛应用于军用耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。

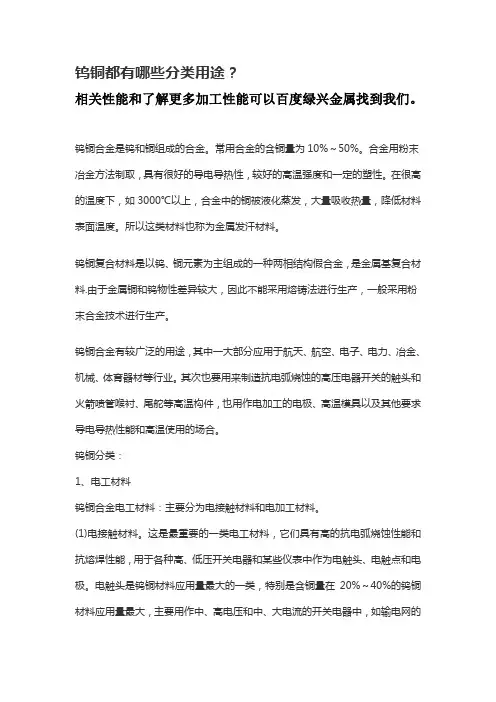

钨铜都有哪些分类用途？相关性能和了解更多加工性能可以百度绿兴金属找到我们。
钨铜合金是钨和铜组成的合金。
常用合金的含铜量为10%～50%。
合金用粉末冶金方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。
在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。
所以这类材料也称为金属发汗材料。
钨铜复合材料是以钨、铜元素为主组成的一种两相结构假合金，是金属基复合材料.由于金属铜和钨物性差异较大，因此不能采用熔铸法进行生产，一般采用粉末合金技术进行生产。
钨铜合金有较广泛的用途，其中一大部分应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。
其次也要用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。
钨铜分类：1、电工材料钨铜合金电工材料：主要分为电接触材料和电加工材料。
(1)电接触材料。
这是最重要的一类电工材料，它们具有高的抗电弧烧蚀性能和抗熔焊性能，用于各种高、低压开关电器和某些仪表中作为电触头、电触点和电极。
电触头是钨铜材料应用量最大的一类，特别是含铜量在20%～40%的钨铜材料应用量最大，主要用作中、高电压和中、大电流的开关电器中，如输电网的保护断路器触头和其他触头、触点。
含15%～20%Cu的钨铜触头可用在电压高达50万V或更高的断路器上。
(2)电加工材料。
指用在电阻焊、电铆接、电镦锻、电火花加工技术中的电极和模具材料。
电火花加工要求电极或模具材料具有较好的导电性和抗电弧烧蚀性，以保证加工精度，所以多采用钨铜材料。
电阻焊也多采用钨铜材料。
电铆接和电镦锻在某些场合下也采用钨铜材料。
2、瞬时高温材料瞬时高温材料是一种既重要又特殊的钨铜材料，可在接近钨熔点和稍超过钨熔点的温度下使用，工作时间很短，几秒至200秒便完成使命，所以叫瞬时高温材料。
这类材料主要用来制造航天器的高温部件，如火箭喷管、制导导弹飞行方向的燃气舵、导弹端头(头锥、鼻锥)和其他构件。
钨铜合金的成分一、钨铜合金的概述钨铜合金是由钨和铜两种元素组成的合金材料，具有优异的物理和化学性能。
钨铜合金是工业界常用的高性能材料之一，广泛应用于制造电子器件、高温零部件、钨丝、合金刀具等领域。
二、钨铜合金的主要成分钨铜合金主要由钨和铜两种成分组成，其中钨的含量一般为70%至90%，铜的含量为10%至30%。
根据不同的应用要求，钨铜合金的成分可以进行调整，以使合金材料具备更好的性能和特性。
三、钨铜合金的性能与特点钨铜合金具有以下几个显著的性能和特点： 1. 高硬度：由于钨铜合金中钨的硬度较高，在合金中钨的含量较多时，合金的硬度也会相应增加。
这使得钨铜合金在制造高硬度工具和零部件时具有优势。
2. 良好的导电性：由于铜的电导率很好，钨铜合金具有良好的导电性能。
这使得钨铜合金在制造电子器件等领域具有重要应用价值。
3. 高熔点：钨的熔点非常高，为3410摄氏度，远高于铜的熔点。
因此，钨铜合金具有较高的耐高温性能，适用于高温环境下的应用。
4. 低热膨胀系数：钨铜合金的热膨胀系数相对较低，使得合金具有较好的热稳定性，可以在温度变化较大的条件下保持稳定的形状和尺寸。
5. 良好的耐腐蚀性：在大多数腐蚀介质中，钨铜合金表现出良好的耐腐蚀性能，这使得合金在一些特殊环境中具有一定的应用潜力。
四、钨铜合金的应用领域钨铜合金由于其独特的性能和特点，在许多领域都有广泛的应用，主要包括以下几个方面： 1. 电子器件：钨铜合金具有良好的导电性能和耐高温性能，适用于制造电子封装基板，高频电子线路等。
2. 高温零部件：由于钨铜合金具有较高的熔点和良好的耐高温性能，适用于制造高温熔炉元件、电火花加工电极等。
3.钨丝：钨铜合金的高硬度和高熔点使其成为制造电光源、真空电子器件等的理想钨丝材料。
4. 合金刀具：钨铜合金的高硬度和良好的耐磨性能使其适用于制造高速切削刀具，如铣刀、钻头等。
五、钨铜合金的制备方法钨铜合金的制备方法主要包括以下几种： 1. 粉末冶金法：通过将钨和铜的粉末混合均匀，然后经过高温烧结、热压等工艺步骤，制备出钨铜合金材料。
钨铜材料创建时间：2008-08-02钨铜材料(tungsten-copper composite)以钨和铜两种元素组成的材料。
钨与铜不形成固溶体，也不形成金属间化合物，而是以各自金属组元独立、均匀的存在。
因此，开始称之谓“假合金”，后来也归入“复合材料”中。
具有钨骨架(骨架密度一般为70％～86％理论密度)的钨铜材料，在高温作用下，由于铜熔化、蒸发吸收了材料表面的热量，对钨基体有冷却效果，就像人体发汗降低体温一样，是一种金属发汗材料。
钨具有高熔点、高强度和高硬度，铜具有良好导电性、导热性和韧性，钨铜材料综合了钨和铜的性能，具有很高的使用价值。
简史20世纪30年代，德国首先用粉末冶金法制成钨铜假合金，用作高压电器开关触头，代替纯铜触头性能有很大改善。
中国于50年代制造和应用钨铜(铜钨)触头。
60年代中至80年代末，中同研究了钨铜材料的抗固体燃气烧蚀性和热震性，研制出用于固体燃料火箭的喷管、燃气舵和其他部件。
品种、性能和用途钨铜材料具有较高的高温强度、硬度，良好的导电性、导热性和其他物理性能，可作为电工材料、瞬时高温材料、破甲材料以及一些特殊用途的材料。
各种钨铜材料的性能和用途见表。
电工材料主要分为电接触材料和电加工材料。
(1)电接触材料。
这是最重要的一类电工材料，它们具有高的抗电弧烧蚀性能和抗熔焊性能，用于各种高、低压开关电器和某些仪表中作为电触头、电触点和电极。
电触头是钨铜材料应用量最大的一类，特别是含铜量在20％～40％的钨铜材料应用量最大，主要用作中、高电压和中、大电流的开关电器中，如输电网的保护断路器触头和其他触头、触点。
含15％～20％Cu的钨铜触头可用在电压高达50万V或更高的断路器上。
(2)电加工材料。
指用在电阻焊、电铆接、电镦锻、电火花加工技术中的电极和模具材料。
电火花加工要求电极或模具材料具有较好的导电性和抗电弧烧蚀性，以保证加工精度，所以多采用钨铜材料。
电阻焊也多采用钨铜材料。
