RCS-993A（B）失步解列装置全部检验报
告
作业负责人：
作业日期年月日至年月日
华北电网有限公司
RCS-993保护全部检验报告检验作业流程控制
1.仪器仪表
2.校对时钟
结果3.保护屏后接线、插件外观检查及压板线检查
4.定值整定、修改、核对
5.软件版本检查
6.电流、电压零漂检验
7. 电流、电压精度检验
8.保护开入量检查
9.保护开出量检查
本相检查宜与功能试验一同进行。
结果10．告警信号检查
11.整组功能检验：11.1模拟区内振荡：
11.2模拟区外振荡：
12.投运前需检查的项目
13.检验结论：（填写发现问题及处理情况、遗留问题，可否投运等）。

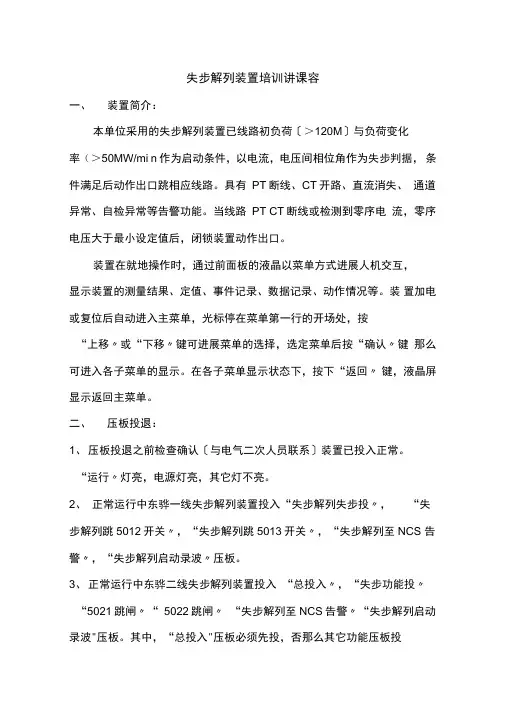

失步解列装置培训讲课容一、装置简介：本单位采用的失步解列装置已线路初负荷〔＞120M〕与负荷变化率（＞50MW/mi n作为启动条件，以电流，电压间相位角作为失步判据，条件满足后动作出口跳相应线路。
具有PT断线、CT开路、直流消失、通道异常、自检异常等告警功能。
当线路PT CT断线或检测到零序电流，零序电压大于最小设定值后，闭锁装置动作出口。
装置在就地操作时，通过前面板的液晶以菜单方式进展人机交互，显示装置的测量结果、定值、事件记录、数据记录、动作情况等。
装置加电或复位后自动进入主菜单，光标停在菜单第一行的开场处，按“上移〃或“下移〃键可进展菜单的选择，选定菜单后按“确认〃键那么可进入各子菜单的显示。
在各子菜单显示状态下，按下“返回〃键，液晶屏显示返回主菜单。
二、压板投退：1、压板投退之前检查确认〔与电气二次人员联系〕装置已投入正常。
“运行〃灯亮，电源灯亮，其它灯不亮。
2、正常运行中东骅一线失步解列装置投入“失步解列失步投〃，“失步解列跳5012开关〃，“失步解列跳5013开关〃，“失步解列至NCS 告警〃，“失步解列启动录波〃压板。
3、正常运行中东骅二线失步解列装置投入“总投入〃，“失步功能投〃“5021跳闸〃“ 5022跳闸〃“失步解列至NCS告警〃“失步解列启动录波"压板。
其中，“总投入"压板必须先投，否那么其它功能压板投入无效。
三、运行考前须知：1、运行人员应每日到装置安装处巡视检查一次。
检查的主要容有：装置面板上各指示灯应显示正确；液晶显示屏上显示的时间根本正确，电压、电流、有功、无功和相位角的测量结果应正确。
如果测量误差较大，应查明原因，进展排除。
2、装置由华北网调中心调度，装置投退或者保护投退，均应通知华北网调调度员。
装置异常退出或检修退出时，应由另外一套装置带两条线路，投入两条线路跳闸压板。
然后报告华北网调调度员。
注意：此时如果装置保护动作，两条线路同时跳闸，应做好事故预案。
CSC-391C数字式失步解列控制装置装置助能失步助能D监測装置安芸处线路的电圧、电逍、劝率等运行状态（包祐电气量、开人、元件投停、异常）。
判斷系统是否失步。
一旦发生失步，采取解列、切柄、圧出力、幼负荷或启动貝它便系统再间期的控制措施;2）具有区分失步振葫、冋步按蒲和短路故障功能。
当系统发生失步振蒲时，装置正确动作。
当系统发生间步娠游、矯路枚障等非失步板葫怖况时，装置不误动作；3）装置能正确利别失形按葫中心正/反方向。
当振蒲中心在装置安装处附近时，芸置能可靠动作;4）装置能正确判别加速失步/績速失步；5）当系统允许采取再间涉控制时，芸置能通过设置失步捺葫周期次数定值址时动作，尽可能便系统实现再同步;6）装置能jfiiidj作区围定值、振蒲周期次数定IS整定，那闕松缁安装自之间失折解列装置的配合;7）装置具有事件记录与故障数摒录波功能;8）装置具有回路自检、异常报兽、自朋显示、扌I"等功能；9）装置具有灵活、方便的对时功能。
既可用建盘手动修孜廿算《1时卸，也可用GPS脉冲信号进行精确对时，并有航止GPS误对时功能；10）預因与就地监腔系统、I f? «站、调度系统等的接口。
IK^IK压、il^il压助能：1）测量装置安装处两目母线幼旗后的电圧、频率或測量找路的电压、頻率以及它01的变化率。
对失步解列装置中集成的頻率电压紧急控制功能，可以跟IS判斷糸筑是否失步的量电压、频率。
2）当电力系竦由干有功缺额引起频率下解BL装置自劝根据頻率解低値切除跚分电力用户负飢使系躱的电溫与负荷車新平悔。
本芸置设有3 f基本轮，2个狼立的特殊轮；3）当电力系统由于无功缺额引起电压下肾BL装置自劝根掘电压降低值切除部分电力用户负飢确保系筑无功的平働，使电网的电压恢复正常。
本芸置根据电压幼负荷的轮次相根醤颐率切负荷的轮次相同;4）由于有劝劝率过剝引起盹率上升时，装置根据顺率廿高值自动勿除电厂的跚分机组，使系统的电源与负荷車新平働。

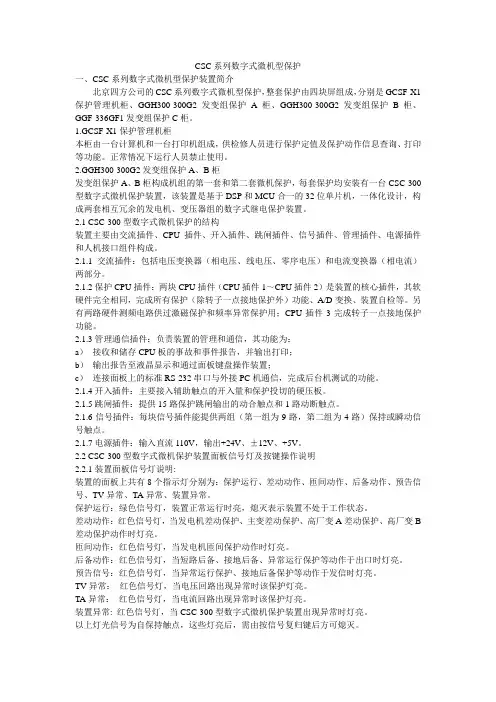

CSC系列数字式微机型保护一、CSC系列数字式微机型保护装置简介北京四方公司的CSC系列数字式微机型保护，整套保护由四块屏组成，分别是GCSF-X1保护管理机柜、GGH300-300G2发变组保护A柜、GGH300-300G2发变组保护B柜、GGF-336GF1发变组保护C柜。
1.GCSF-X1保护管理机柜本柜由一台计算机和一台打印机组成，供检修人员进行保护定值及保护动作信息查询、打印等功能。
正常情况下运行人员禁止使用。
2.GGH300-300G2发变组保护A、B柜发变组保护A、B柜构成机组的第一套和第二套微机保护，每套保护均安装有一台CSC-300型数字式微机保护装置，该装置是基于DSP和MCU合一的32位单片机，一体化设计，构成两套相互冗余的发电机、变压器组的数字式继电保护装置。
2.1 CSC-300型数字式微机保护的结构装置主要由交流插件、CPU插件、开入插件、跳闸插件、信号插件、管理插件、电源插件和人机接口组件构成。
2.1.1交流插件：包括电压变换器（相电压、线电压、零序电压）和电流变换器（相电流）两部分。
2.1.2保护CPU插件：两块CPU插件（CPU插件1～CPU插件2）是装置的核心插件，其软硬件完全相同，完成所有保护（除转子一点接地保护外）功能、A/D变换、装置自检等。
另有两路硬件测频电路供过激磁保护和频率异常保护用；CPU插件3完成转子一点接地保护功能。
2.1.3管理通信插件：负责装置的管理和通信，其功能为：a）接收和储存CPU板的事故和事件报告，并输出打印；b）输出报告至液晶显示和通过面板键盘操作装置；c）连接面板上的标准RS-232串口与外接PC机通信，完成后台机测试的功能。
2.1.4开入插件：主要接入辅助触点的开入量和保护投切的硬压板。
2.1.5跳闸插件：提供15路保护跳闸输出的动合触点和1路动断触点。
2.1.6信号插件：每块信号插件能提供两组（第一组为9路，第二组为4路）保持或瞬动信号触点。

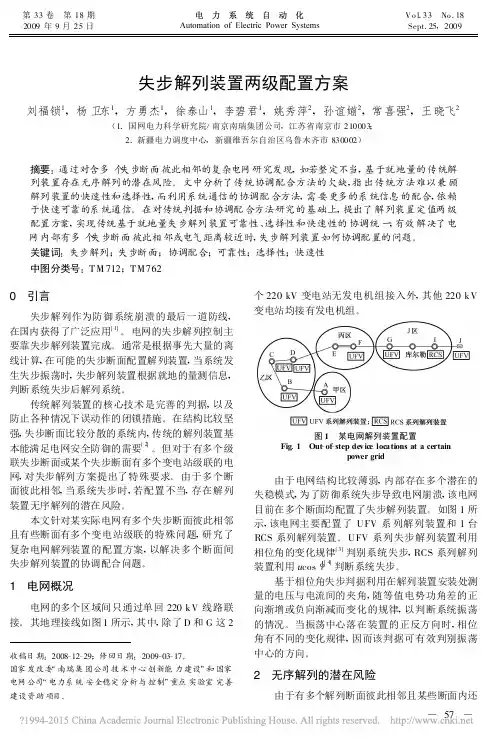

失步解列装置两级配置方案刘福锁1,杨卫东1,方勇杰1,徐泰山1,李碧君1,姚秀萍2,孙谊媊2,常喜强2,王晓飞2(1.国网电力科学研究院/南京南瑞集团公司,江苏省南京市210003;2.新疆电力调度中心,新疆维吾尔自治区乌鲁木齐市830002)摘要:通过对含多个失步断面彼此相邻的复杂电网研究发现,如若整定不当,基于就地量的传统解列装置存在无序解列的潜在风险。
文中分析了传统协调配合方法的欠缺,指出传统方法难以兼顾解列装置的快速性和选择性,而利用系统通信的协调配合方法,需要更多的系统信息的配合,依赖于快速可靠的系统通信。
在对传统判据和协调配合方法研究的基础上,提出了解列装置定值两级配置方案,实现传统基于就地量失步解列装置可靠性、选择性和快速性的协调统一,有效解决了电网内部有多个失步断面彼此相邻或电气距离较近时,失步解列装置如何协调配置的问题。
关键词:失步解列;失步断面;协调配合;可靠性;选择性;快速性中图分类号:TM 712;TM762收稿日期:2008-12-29;修回日期:2009-03-17。
国家发改委“南瑞集团公司技术中心创新能力建设”和国家电网公司“电力系统安全稳定分析与控制”重点实验室完善建设资助项目。
0 引言失步解列作为防御系统崩溃的最后一道防线,在国内获得了广泛应用[1]。
电网的失步解列控制主要靠失步解列装置完成。
通常是根据事先大量的离线计算,在可能的失步断面配置解列装置,当系统发生失步振荡时,失步解列装置根据就地的量测信息,判断系统失步后解列系统。
传统解列装置的核心技术是完善的判据,以及防止各种情况下误动作的闭锁措施。
在结构比较坚强,失步断面比较分散的系统内,传统的解列装置基本能满足电网安全防御的需要[2]。
但对于有多个级联失步断面或某个失步断面有多个变电站级联的电网,对失步解列方案提出了特殊要求。
由于多个断面彼此相邻,当系统失步时,若配置不当,存在解列装置无序解列的潜在风险。
本文针对某实际电网有多个失步断面彼此相邻且有些断面有多个变电站级联的特殊问题,研究了复杂电网解列装置的配置方案,以解决多个断面间失步解列装置的协调配合问题。
CSC-391C 数字式失步解列控制装置装置功能失步功能1) 监测装置安装处线路的电压、电流、功率等运行状态（包括电气量、开入、元件投停、异常）。
判断系统是否失步。
一旦发生失步，采取解列、切机、压出力、切负荷或启动其它使系统再同期的控制措施；2) 具有区分失步振荡、同步振荡和短路故障功能。
当系统发生失步振荡时，装置正确动作。
当系统发生同步振荡、短路故障等非失步振荡情况时，装置不误动作；3) 装置能正确判别失步振荡中心正/反方向。
当振荡中心在装置安装处附近时，装置能可靠动作；4) 装置能正确判别加速失步/减速失步；5) 当系统允许采取再同步控制时，装置能通过设置失步振荡周期次数定值延时动作，尽可能使系统实现再同步；6) 装置能通过动作区范围定值、振荡周期次数定值整定，协调相邻安装点之间失步解列装置的配合；7) 装置具有事件记录与故障数据录波功能；8) 装置具有回路自检、异常报警、自动显示、打印等功能；9) 装置具有灵活、方便的对时功能。
既可用键盘手动修改计算机时钟，也可用 GPS 脉冲信号进行精确对时，并有防止GPS 误对时功能；10)预留与就地监控系统、工程师站、调度系统等的接口。
低频低压、过频过压功能：1) 测量装置安装处两段母线切换后的电压、频率或测量线路的电压、频率以及它们的变化率。
对失步解列装置中集成的频率电压紧急控制功能，可以跟随判断系统是否失步的线路测量电压、频率。
2) 当电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除部分电力用户负荷，使系统的电源与负荷重新平衡。
本装置设有3 个基本轮，2 个独立的特殊轮；3) 当电力系统由于无功缺额引起电压下降时，装置自动根据电压降低值切除部分电力用户负荷，确保系统内无功的平衡，使电网的电压恢复正常。
本装置根据电压切负荷的轮次和根据频率切负荷的轮次相同；4) 由于有功功率过剩引起频率上升时，装置根据频率升高值自动切除电厂的部分机组，使系统的电源与负荷重新平衡。
本装置设有3 轮过频解列；5) 针对电力系统可能出现的工频过电压或谐振过电压，装置自动根据电压升高值解列或切机，使系统的电源与负荷重新平衡。
本装置设有3 轮过压解列；6) 当电力系统有功功率缺额较大时，系统频率可能会较快下降，本装置具有根据df/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止频率的快速下降，防止频率崩溃事故；7) 当电力系统无功功率缺额较大时，系统电压可能会较快下降，本装置具有根据du/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止电压的快速下降，防止电压崩溃事故；8) 装置设有根据df/dt、du/dt 闭锁功能，以防止由于短路故障、负荷反馈频率或电压异常情况可能引起的误动作。
装置具有低电压闭锁、TV 断线闭锁功能。
特别，具有独特的短路故障判断自适应功能，低电压减载的整定时间不需要与保护动作时间相配合，保证系统低电压时快速动作，短路故障时可靠不动作；9) 低频低压第 4 轮、第5 轮为特殊轮（独立轮），其中第5 轮是否经df/dt、du/dt 闭锁可通过控制字单独选择；10)装置的定值、频率定值、电压定值及延时定值均连续可调；保护定值按“装置主菜单 \ 定值设置 \ 输入密码 \ 保护定值”菜单顺序进行保护定值设置.保护定值\失步定值失步解列定值说明：“线路 1 失步功能控制字”及“线路2 失步功能控制字”按16 位二进制数方式整定, B.15 为最高位（最左边），B.0 为最低位（最右边），每四位组成一个十六进制数.33 线路1、线路2 失步功能控制字按位操作定值时，随光标移动，液晶屏最后一行依次注释从右至左各位所对应的意义。
2) 电压一次额定值：指线路线电压值。
3) 电流一次额定值：指线路电流值。
4) 电流二次额定值：指线路电流二次额定值，1A / 5A。
5) 失步控制范围电压定值：失步解列控制装置保护范围。
6) 振荡周期次数定值：经过该定值规定的振荡周期次数时发出解列命令。
低频控制定值低压控制定值过频控制定值过压控制定值“低频功能控制字”、“低压功能控制字”、“过频功能控制字”、“过压功能控制字”按16 位二进制数方式整定，B.15 为最高位（最左边），B.0 为最低位（最右边），每四位组成一个十六进制数。
低频功能控制字低压功能控制字过频功能控制字过压功能控制字频率电压紧急控制定值说明1) 所有电压定值，均采用标幺值表示，即额定电压 Un 的倍数。
2) 所有频率定值，均采用 Hz 作为单位。
3) 各轮次时间定值单位为秒（s）。
4) 电压滑差加速、闭锁定值为每秒电压变化的标幺值，单位为%Un/s。
5) 频率滑差加速、闭锁定值为每秒频率变化值，单位为 Hz/s。
6) 低压闭锁定值：当母线电压小于该定值时，表示母线停运或检修，闭锁该母线频率、电压功能，并报告母线低电压。
7) 故障恢复电压：短路故障切除后，电压恢复定值。
在躲短路延时范围内，当电压超过该定值后，解除短路闭锁，开放低频、低压功能。
8) 躲短路时间：避免短路故障过程低压减载功能误动而设置的定值，不需要与保护动作时间相配合。
当检测到系统短路故障，闭锁低压减载功能。
延时超过该时间定值，如果电压恢复到电压启动定值以上，解除闭锁并开放低压减载功能；延时不到该时间定值，如果电压突升，并且电压恢复到故障切除电压恢复定值之上，解除闭锁并开放低压减载功能。
9) 低压减载控制字定值中的B.15 和B.14 分别对应母线II 和母线I 的电压自检功能是否投入。
仅当两段母线分列运行，其中一段母线检修时，可以通过将相应的控制位置“0”，退出电压自检功能，以免装置误告警。
当两段母线均处于运行状态时，为保证装置功能的正确性，必须将B.15 和B.14置“1”。
10)本装置中用来判别低频低压、过频过压的母线I 电压使用线路1 三相电压，母线II 电压使用线路.压板说明本装置有以下功能压板：检修状态压板：当装置有对外通道联系时，检修状态压板投入，开放所有至其它厂站的通道，关闭至监控系统、信息子站等的通道。
既保证就地、远方功能的测试，又防止在稳控装置试验时干扰监控系统、信息子站等调度系统的正常运行，但本地的显示、打印不受影响。
装置正常运行时应将该压板退出。
闭锁远方操作压板：闭锁远方操作压板投入，不允许监控后台和远动装置对装置进行定值修改、定值区切换、软压板投退、开出传动等操作。
闭锁远方操作压板退出，允许监控后台和远动装置对装置进行这些操作。
出口总控制压板：出口总控制压板投入，开放失步解列、频率电压事故判别和出口功能。
出口总控制压板退出，仅进行失步解列、频率电压事故判别，但闭锁出口，方便现场调试。
线路1 失步功能投入压板：当线路1 失步功能压板投入时，装置判断线路1 的失步振荡故障。
线路2 失步功能投入压板：当线路2 失步功能压板投入时，装置判断线路2 的失步振荡故障。
低频功能压板：低频功能压板投入，则装置的低频解列功能投入。
否则，低频解列功能退出。
低压功能压板：低压功能压板投入，则装置的低压解列功能投入。
否则，低压解列功能退出。
过频功能压板：过频功能压板投入，则装置的过频解列功能投入。
否则，过频解列功能退出。
过压功能压板：过压功能压板投入，则装置的过压解列功能投入。
否则，过压解列功能退出。
本装置提供两种压板方式，即软硬压板串联方式和硬压板方式(屏上压板)，出厂默认配置为软硬压板串联方式。
若仅需软压板，则在屏上需将相应硬压板投入(给上+24V 电源)。
若仅需硬压板，将相应软压板全部投入或由我公司工程设计人员更改出厂默认配置。
软硬压板串联模式时，可以通过监控后台进行软压板投退。
软硬压板串联模式时，也可以在“装置主菜单 \ 压板操作 \ 软压板投退”，进行软压板投退。
在“装置主菜单 \ 压板操作 \ 查看压板状态”菜单中，可以查看压板投入情况。
第一列为压板名称，第二列为软压板状态，第三列为总压板状态。
人机接口及其操作装置循环显示模拟量，投入的压板，当前定值区号，在屏幕顶部显示当前时间，QUIT 键可以固定显示某一屏的信息，右上角出现“锁”符号，再按QUIT 继续循环显示。
在循环显示时按SET 键进入装置主菜单。
操作权限密码默认为5678。
典型动作报告10.1 装置动作报告及分析10.1.1 报告分类装置在维护和运行当中出现的所有操作和动作行为都能按“报告”分类记录保存，报告分为<动作报告>、<启动报告>、<告警报告>、<操作记录>，根据需要每种报告都可以被打印和查询出来供运行和维护人员用。
10.1.2 报告的调取装置运行或调试时，如接入打印机，每次的运行报告或动作报告均能及时打印出来。
若事后人工调取，根据汉化的人机对话菜单很方便的可调出来（详见菜单操作）。
10.1.3 典型动作报告分析线路失步解列动作报告：0ms 线路1 失步启动2500ms 线路1 失步参数2500ms 跳出口12500ms 跳出口22500ms 跳出口3说明：参数=1 表示正方向动作；参数=2 表示反方向动作；参数=3 表示中心动作。
