变电站线
RCS-993A（B）失步解列装置全部检验报
告
作业负责人：
作业日期年月日至年月日
华北电网有限公司
RCS-993保护全部检验报告检验作业流程控制
1.仪器仪表
2.校对时钟
结果3.保护屏后接线、插件外观检查及压板线检查
4.定值整定、修改、核对
5.软件版本检查
6.电流、电压零漂检验
7. 电流、电压精度检验
8.保护开入量检查
9.保护开出量检查
本相检查宜与功能试验一同进行。
结果10．告警信号检查
11.整组功能检验：11.1模拟区内振荡：
11.2模拟区外振荡：
12.投运前需检查的项目
13.检验结论：（填写发现问题及处理情况、遗留问题，可否投运等）。

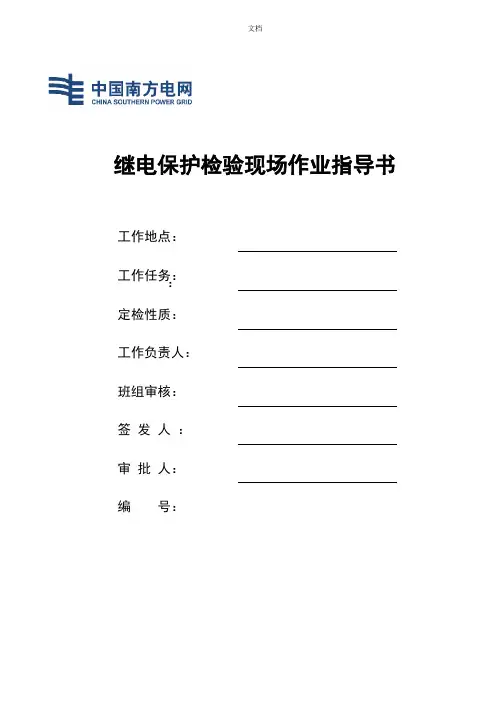

继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人：班组审核： 签 发 人 ： 审 批 人： 编 号：东部安稳作业指导书――检验作业指导书一、范围本作业指导书适用于东部安稳保护装置现场检验工作。
二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护和安全自动装置检验规程》三、支持文件东部安稳－装置说明书施工图、调试报告。
四、危险点分析五、作业准备5.1、工期5.2工作准备5.3 仪器仪表及工器具5.3.1 仪器仪表5.3.2 工具5.3.3 技术资料六、设备基础信息6.1、设备主要技术参数6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录，并与设计要求一致。
A、B、C、七、作业流程图八、开工条件序号内容工作负责人组织工作班成员列队唱票并对现场安全技术措施进行交底：1九、作业环境温度：℃湿度：天气：风力：填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置、恢复情况十一、绝缘检查十二、 试验项目及数据 1）、一般性检查⑴保护屏接线及插件外观检查⑵保护屏上压板检查反措要求：跳闸连接片的开口端装在上方，且接到断路器的跳闸线圈回路⑶屏蔽接地检查（4）稳控B 柜装置检查 1）、逆变电源检查拉合直流试验检查情况： 2）、CPU 检查（合格打√）3）、电流、电压采集系统检查(本装置在采样上显示的均为一次侧电压、电流值.本作业指导书中各间隔CTn均取1000)#1从机（1）母线电压：220kV母线电压(对应于第一单元) PTn＝220 kV (在对应单元装置恻分别加入三相电压) 注:剑江变220kV母线电压采样在装置上显示为220kV福剑线电压➢精度测试（2）220kV出线(对应于第一单元) CTn＝PTn＝kV➢精度测试➢f-S特性(对应于第二单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第三单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第四单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第五单元) CTn＝PTn＝kV (该支路装置未取电压采样)➢精度测试支路16 (对应于第六单元) CTn＝PTn＝kV(该支路装置未取电压采样)➢精度测试#2从机（1）35kV 、110kV 母线电压 (35kV 、110kV 线路电流只取A 相到安稳装置) 35kV Ⅰ母 母线 PTn ＝35 kV➢ 精度测试35kV Ⅱ母 母线 PTn ＝35 kV➢ 精度测试110kV Ⅰ母 母线 PTn＝110 kV➢ 精度测试110kV Ⅱ母 母线 PTn ＝110 kV➢ 精度测试（2）35kV 、110kV 出线线路 CTn ＝ 1000 PTn ＝110 kV➢ 精度测试➢ f-S 特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性4）、开入开出检查5）、变就地策略试验①主变过载策略（1）投试验压板、总出口压板、主变过载功能投入压板。
RCS系列保护RCS系列保护目前变电站大部实现无人值守，设备更新很快，新上的保护大多数采用南瑞继保电气有限公司生产的RCS系列。
220KV 变电站使用：主变配置了双套RCS-978E主保护和一套RCS-974G 非电量保护，220KV线路配置了RCS-901A、RCS-902A、RCS-923A型保护，110KV线路配置RCS-941A型保护，110kV、35kV 母线配置了RCS—915A型保护，35kV线路配置了RCS-9612AII型保护，35KV电容器配置了RCS-9633II型保护。
1 RCS-978E主保护和RCS-974G非电量保护1.1 RCS-978E变压器（配置两套）保护装置面板布置图1.2 装置使用说明1.2.1 键盘说明如下：“ ”、“ ”、“ ”、“ ”为方向键；“+”、“－”为修改键；“确认”、“取消”为命令键；1.2.2 RCS-978E装置液晶显示说明：a 正常运行时保护液晶显示说明装置正常运行状态，液晶屏幕将显示如下信息： b 动作时保护液晶显示说明当保护动作时，液晶幕自动显示最新一次保护动作报告，格式如下： c 异常状态时保护液晶显示说明：液晶屏幕在自检出错或系统运行异常时将自动显示最新一次异常报告，格式如下：d 开关量变位时保护液晶显示说明液晶屏幕在任一开关量发生变位时将自动显示最新一次开关量变位报告，格式如下：注：按‘ESC’键或长时按复归钮（1s以上）可以从显示报告状态切换到显示变压器主接线图状态。
除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护人员调试保护和修改定值用。
1.2.3 命令菜单详解在主接线图状态下，按‘ESC’键可进入主菜单；在自动切换至新报告的状态下，按’ESC’键可进入主接线图，再按‘ESC’键可进入主菜单。
注：按键‘↑’和‘↓’实现上下滚动，按键‘ESC’退出至主接线图。
光标落在哪一项，按‘ENT’键，即选中该项功能。
编号：Q/×××RCS-993A(B)保护检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：刘娟、李振成本作业指导书审核人：王宁、赵淑珍本作业指导书自发布之日起执行。
1范围1．1本作业指导书适用于RCS-993A(B)微机保护解列装置成套继电保护装置的检验作业。
1．2作业目的是对RCS-993A(B)解列装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2006《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》2．8 DL/T 995-2006《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表及工器具3.5材料3.6危险点分析3.7 安全措施4RCS-993A(B)保护全部检验流程图5作业程序和作业标准5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.3.1校对时钟5.3.1.1检验要求：将装置时钟校对至当前时钟，以便于系统故障时进行分析。

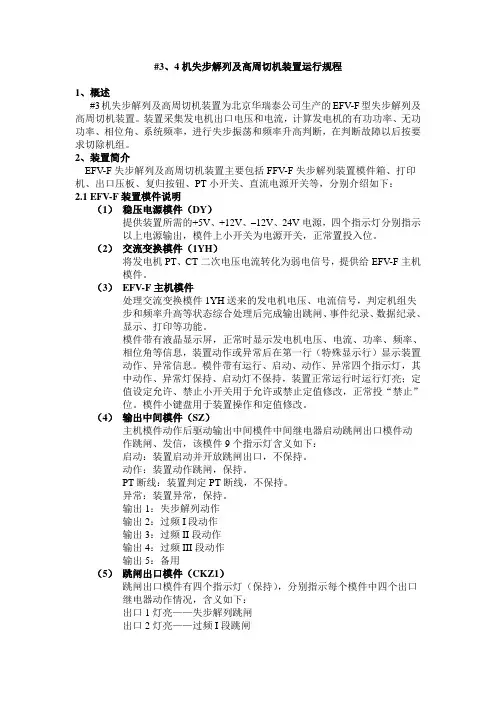

#3、4机失步解列及高周切机装置运行规程1、概述#3机失步解列及高周切机装置为北京华瑞泰公司生产的EFV-F型失步解列及高周切机装置。
装置采集发电机出口电压和电流，计算发电机的有功功率、无功功率、相位角、系统频率，进行失步振荡和频率升高判断，在判断故障以后按要求切除机组。
2、装置简介EFV-F失步解列及高周切机装置主要包括FFV-F失步解列装置模件箱、打印机、出口压板、复归按钮、PT小开关、直流电源开关等，分别介绍如下：2.1 EFV-F装置模件说明（1）稳压电源模件（DY）提供装置所需的+5V、+12V、–12V、24V电源，四个指示灯分别指示以上电源输出，模件上小开关为电源开关，正常置投入位。
（2）交流变换模件（1YH）将发电机PT、CT二次电压电流转化为弱电信号，提供给EFV-F主机模件。
（3）EFV-F主机模件处理交流变换模件1YH送来的发电机电压、电流信号，判定机组失步和频率升高等状态综合处理后完成输出跳闸、事件纪录、数据纪录、显示、打印等功能。
模件带有液晶显示屏，正常时显示发电机电压、电流、功率、频率、相位角等信息，装置动作或异常后在第一行（特殊显示行）显示装置动作、异常信息。
模件带有运行、启动、动作、异常四个指示灯，其中动作、异常灯保持、启动灯不保持，装置正常运行时运行灯亮；定值设定允许、禁止小开关用于允许或禁止定值修改，正常投“禁止”位。
模件小键盘用于装置操作和定值修改。
（4）输出中间模件（SZ）主机模件动作后驱动输出中间模件中间继电器启动跳闸出口模件动作跳闸、发信，该模件9个指示灯含义如下：启动：装置启动并开放跳闸出口，不保持。
动作：装置动作跳闸，保持。
PT断线：装置判定PT断线，不保持。
异常：装置异常，保持。
输出1：失步解列动作输出2：过频I段动作输出3：过频II段动作输出4：过频III段动作输出5：备用（5）跳闸出口模件（CKZ1）跳闸出口模件有四个指示灯（保持），分别指示每个模件中四个出口继电器动作情况，含义如下：出口1灯亮——失步解列跳闸出口2灯亮——过频I段跳闸出口3灯亮——过频II段跳闸出口4灯亮——过频III段跳闸（6）打印接口模件（DYK）用于驱动打印机，有三个指示灯，其含义如下：运行：模件正常运行。
RCS 一993型失步解列装置运行规程本规程根据厂家提供的图纸和说明书，并依据国家相关的规程规定编写，适用于南煤龙川发电有限公司的失步解列保护。
14.1 设备简介
RCS-993型失步解列装置作为电力系统失步时的跳闸启动装置，当电力系统失步时，做出相应的处理：解列、切机、切负荷或启动其它使系统再同期的控制措施。
14.2 保护装置介绍
14.2.1 装置指示灯
“运行”灯为绿色，装置正常运行时点亮；
“TV断线”灯为黄色，当发生电压回路断线时点亮；
“TA断线”灯为黄色，当发生电流回路断线时点亮；
“装置异常”灯为黄色，当装置异常时点亮；
“跳闸”灯为红色，当保护动作出口点亮，在“信号复归”后熄灭。
14.2.2 按钮和开关
14.2.2.1 装置前面的按钮
保护复归按钮(1FA)用于复归RCS-993A保护信号。
打印按钮(1YA)用于RCS-993A保护装置动作后打印信息。
14.2.2.2 装置背后的开关
装置电源开关：用于给装置供电的，装置启动前投入此开关。
220KVPT开关：220KV电压互感器来的电压信号开关，保护投入前投入此开关。
14.2.3 装置保护压板
“检修状态”：投入此压板时，保护装置动作时不发出告警和动作信号。
“投211线路失步解列”：投入此压板时，失步解列保护投入。
“RCS-993跳201开关出口Ⅰ”：投入此压板时，保护装置动作时跳RCS-993跳201开关跳闸线圈Ⅰ。
“RCS-993跳201开关出口Ⅱ”：投入此压板时，保护装置动作时跳RCS-993跳201开关跳闸线圈Ⅱ。
“RCS-993跳202开关出口Ⅰ”：投入此压板时，保护装置动作时跳RCS-993跳202
开关跳闸线圈Ⅰ。
“RCS-993跳202开关出口Ⅱ”：投入此压板时，保护装置动作时跳RCS-993跳202开关跳闸线圈Ⅱ。
“RCS-993切#1发电机出口”：投入此压板时，保护装置动作时跳RCS-993跳201开关跳闸线圈。
“RCS-993切#2发电机出口”：投入此压板时，保护装置动作时跳RCS-993跳202开关跳闸线圈。
投“二取二”方式：
“投线路Ⅰ失步解列”投入此压板时，失步解列保护投入。
“投线路Ⅱ失步解列”投入此压板时，失步解列保护投入。
“投线路2失步跳闸Ⅰ”——“投线路2失步跳闸Ⅵ”
14.3.1 装置主要性能：
RCS 一993A 型装置基于阻抗循序判别发方式原理进行失步判别和保护区域限制，其主要性能如下：
14.3.1.1 失步继电器采用阻抗循序判别方式。
14.3.1.2 在阻抗平面上表现为6 个区域。
14.3.1.3 失步继电器的快跳段可以测量200 毫秒以上的失步周期。
14.3.1.4 在测量到失步后的第－个周期出口跳闸。
14.3.1.5 快跳段继电器必须6 个区域逐级动作时才输出跳闸，
14.3.1.6 较同类继电器有更高的安全性；
14.3.1.7 在任何故障转换过程中不会误动。
14.3.1.8 失步继电器的慢跳段可以测量100 毫秒以上的失步周期。
14.3.1.9 慢跳段可以整定在失步后2 到15个周期后出口跳闸。
其作用：
当系统中有多套失步解列装置工作或其它稳定控制措施时，振荡中心可能在振荡若干个周期后才进入失步解列装置的动作区，这时由于振荡周期较短，将由
慢跳段解列；
用于电厂失步切机。
当出现加速失步时，可由快跳段首先切除部分机组，如果振荡若干周期后不能恢复同期，则可由慢跳段做最后处理；
14.3.2 装置设有专门的区域测量元件，用以整定解列装置的动作区。
其作用：14.3.2.1 与相邻的解列装置或其它稳定控制措施相配合，使解列范围明确；14. 3.2.2 与本装置失步继电器配合，有了区域继电器后，失步继电器可按系统结构整定，一般与等值系统相适应，整定范围大于区域继电器。
这样失步继电器的动作性能得以改善，其边界动作特性无实际意义。
另外，如果振荡中心在振荡若干周期后才进入装置动作区，失步继电器可能先动作计周期，当振荡中心进入保护区域时，装置立即跳闸，使慢跳段不慢。
注：振荡周期整定值N 的取值范围为（2 一15 ) ，快跳段投入时，装置在振荡的第一个周期出口解列；快跳段退出，慢跳段投入时，装置可在N 个周期后出口。
14.4. 失步解列装置操作
14.4.1. 失步解列装置投入操作
14.4.1.1依次合上失步解列屏盘后1K、2K、1ZKK1、1ZKK2、2ZKK1、2ZKK2 14.4.1.2合上 993失步解列装置A电源开关，运行灯亮。
14.4.1.3检查装置无异常报警
14.4.1.4测量保护出口压板无跳闸电位
14.4.1.5按方式要求投入出口压板
注:993失步解列装置正常投入下列压板
“投线路I失步解列”、“线路I失步跳闸1”、“线路I失步跳闸2”、“线路I失步跳闸4”、“线路I失步跳闸5”、“投线路II失步解列”、“线路II失步跳闸1”、“线路II失步跳闸2”、“线路II失步跳闸4”、“线路II 失步跳闸5”、
选“二取二”投入时，增加压板：
“投二取二方式”
993失步解列装置投信号状态:
“投线路I失步解列”、“投线路II失步解列”
14.5 失步解列装置退出操作
退出993失步解列装置所有保护压板断开993失步解列装置电源开关，检查运行灯灭。
