建筑构造知识点总结5篇范文第一篇：建筑构造知识点总结基础（1）基础的类型按使用的材料分为：灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
按埋置深度可分为：浅基础、深基础。
埋置深度不超过5M者称为浅基础，大于5M者称为深基础。
按受力性能可分为：刚性基础和柔性基础。
按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础。
所用材料有混凝土、砖、毛石、灰土、三合土等，一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。
柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。
一般用钢筋混凝土制作。
这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。
独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。
满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。
按构造又分为伐形基础和箱形基础两种。
伐形基础：是在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。
箱形基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。
箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常桩基。
桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。
按照施工方法可分为钢筋混凝土预制桩和灌注桩。
钢筋混凝土预制桩：这种桩在施工现场或构件场预制，用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。
其承载力大，不受地下水位变化的影响，耐久性好。
细部结构知识点总结一、细部结构概述细部结构是指构成建筑物的各个部件中最小的一部分，包括柱、梁、墙、板等，它们主要用于承担建筑物的自重和外部荷载，同时保证建筑物的稳定性和安全性。
细部结构的设计需要考虑材料选择、连接方式、结构形式等因素，以保证结构的强度、刚度和稳定性。
二、细部结构的分类1. 柱柱是承受压力的直立结构，通常由混凝土、钢筋混凝土或钢材制成。
根据截面形状可以分为圆形柱、方形柱、矩形柱等，根据承受的荷载可以分为受压柱、受拉柱等。
2. 梁梁是承受弯曲和剪切力的横梁状结构，通常由混凝土、钢筋混凝土或钢材制成。
根据截面形状可以分为矩形梁、T形梁、L形梁等，根据跨度可以分为主梁、次梁等。
3. 墙墙是承受侧向荷载的结构，通常由砖、混凝土、玻璃等材料制成。
根据位置可以分为外墙、内墙、承重墙等，根据材料不同可以分为砖墙、混凝土墙等。
4. 板板是承受均布荷载的平板状结构，通常由混凝土、钢筋混凝土或钢材制成。
根据厚度可以分为薄板、厚板等，根据受力形式可以分为受弯板、受剪板等。
5. 连接连接是各个细部结构之间的连接方式，主要包括焊接、螺栓连接、粘接等。
连接的质量直接影响结构的整体性能，需要特别注意。
三、细部结构的设计要点1. 强度细部结构的设计必须保证其在受力状态下具有足够的强度，能够承受外部荷载而不发生破坏。
强度设计需要考虑材料的强度特性、受力情况和受力部位等因素。
2. 刚度细部结构的设计还需要考虑其在受力状态下具有足够的刚度，能够保持稳定性和不易发生变形。
刚度设计需要考虑结构形式、连接方式和构造细节等因素。
3. 稳定性细部结构的设计还需要考虑其在受力状态下具有足够的稳定性，能够抵抗外部扰动而不倒塌。
稳定性设计需要考虑结构形式、受力方向和支座条件等因素。
4. 材料选择细部结构的设计需要根据实际情况选择合适的材料，包括混凝土、钢筋混凝土、钢材、玻璃、砖、木材等，以满足结构设计要求。
5. 连接设计细部结构的设计需要合理设计连接方式，以确保各个结构部件之间的连接牢固可靠，不易产生疲劳和松动。
细部结构知识点梳理总结细部结构是指构成建筑物的各种构件，例如梁、柱、墙、板等。
它们的设计和施工对于建筑的稳定性和耐久性起着至关重要的作用。
本文将从材料选择、结构设计和施工工艺等方面对细部结构的知识点进行梳理总结。
一、材料选择1. 钢筋：钢筋是混凝土中的主要受力构件，其主要作用是承受拉力。
在选择钢筋时，需要考虑其强度、延伸性和抗腐蚀性等指标。
2. 混凝土：混凝土是建筑中最为常见的材料之一，其主要成分包括水泥、砂、碎石和水。
在选择混凝土时，需要考虑强度等指标。
3. 砖石：砖石是另一种常用的建筑材料，其主要特点是耐久性好、抗压强度高。
二、结构设计1. 梁：梁是承受水平荷载的结构构件，其设计需要考虑跨度、截面尺寸、受力条件等因素。
2. 柱：柱是承受垂直荷载的结构构件，其设计需要考虑受力状态、截面形状、支座条件等因素。
3. 墙：墙是建筑结构中起支撑和分隔作用的结构构件，其设计需要考虑承受的荷载、墙体厚度、开口等因素。
4. 板：板是承受水平荷载和垂直荷载的结构构件，其设计需要考虑受力状态、厚度、支座条件等因素。
三、施工工艺1. 钢筋加工和安装：钢筋加工需要按照设计图纸的要求进行，包括弯曲、剪切等工艺。
钢筋的安装需要按照设计要求进行，包括放置位置、连接方式等。
2. 混凝土浇筑：混凝土的浇筑需要控制好浇筑的时间和水泥的用量，以保证混凝土的强度和密实性。
3. 砖石的砌筑：砖石的砌筑需要注意砂浆的搅拌比例、砖的排列方式等问题。
4. 设备安装：在施工过程中还需要对各种设备进行安装，如管道系统、通风系统等。
以上是对细部结构知识点的梳理总结，其中包括了材料选择、结构设计和施工工艺等方面的内容。
这些知识点对于建筑工程的设计和施工来说都是非常重要的，只有掌握了这些知识，才能保证建筑物的结构稳定性和耐久性。

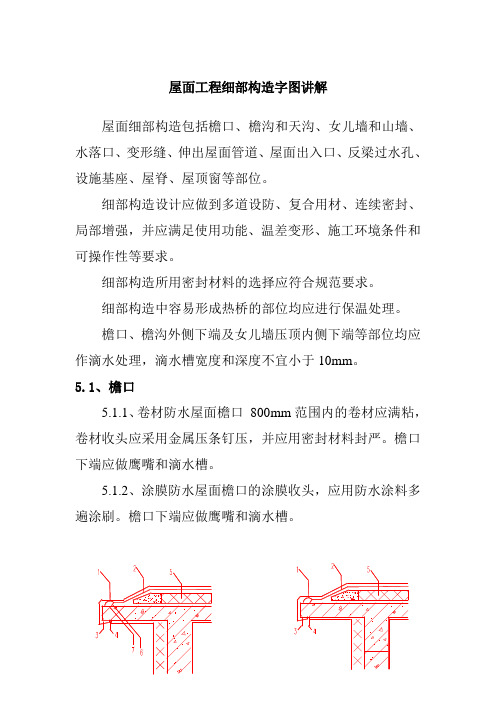

屋面工程细部构造字图讲解屋面细部构造包括檐口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位。
细部构造设计应做到多道设防、复合用材、连续密封、局部增强，并应满足使用功能、温差变形、施工环境条件和可操作性等要求。
细部构造所用密封材料的选择应符合规范要求。
细部构造中容易形成热桥的部位均应进行保温处理。
檐口、檐沟外侧下端及女儿墙压顶内侧下端等部位均应作滴水处理，滴水槽宽度和深度不宜小于10mm。
5.1、檐口5.1.1、卷材防水屋面檐口800mm范围内的卷材应满粘，卷材收头应采用金属压条钉压，并应用密封材料封严。
檐口下端应做鹰嘴和滴水槽。
5.1.2、涂膜防水屋面檐口的涂膜收头，应用防水涂料多遍涂刷。
檐口下端应做鹰嘴和滴水槽。
图 5.1.1卷材防水屋面檐口图5.1.2 涂膜防水屋面檐口1—密封材料；2—卷材防水层；3—鹰嘴；4—滴水槽1—涂料多遍涂刷；2—涂膜防水层5—保温层；6—金属压条；7—水泥钉3—鹰嘴；4—滴水槽；5—保温层5.1.3、烧结瓦、混凝土瓦屋面的瓦头跳出檐口的长度宜为50mm～70mm。
图 5.1.3-1烧结瓦、混凝土瓦图5.1.3-2烧结瓦、混凝土瓦屋面檐口瓦屋面檐口1—结构层；2—保温层；3—防水层或1—结构层；2—防水层或防水垫层防水垫层；4—持钉层；5—顺水条；3—保温层；4—持钉层；5—顺水条；6—挂瓦条；7—烧结瓦或混凝土瓦6—挂瓦条；7—烧结瓦或混凝土瓦；8—泄水管5.1.4、沥青瓦屋面的瓦头挑出檐口的长度宜为10mm～20mm；金属滴水板应固定在基层上，伸入沥青下宽度不应小于80mm，向下延伸长度不应小于60mm。
图5.1.4沥青瓦屋面檐口1—结构层；2—保温层；3—持钉层；4—防水层或防水垫层5—沥青瓦；6—起始层沥青瓦；7—金属滴水板5.1.5、金属板屋面檐口挑出墙面的长度不应小于200mm；屋面板与墙板交接处应设置金属封檐板和压条。
建筑工程细部结构施工要点清单建筑工程细部结构施工是指在建筑工程的施工过程中，对于细节部位的施工进行的规范和要点的归纳总结。
细部结构施工关乎建筑的安全性、稳定性和使用性，因此施工要点的合理运用至关重要。
下面是建筑工程细部结构施工要点的清单。
首先，基础施工是建筑工程的重要环节，要保证其坚固稳定。
要点包括：1.基础的质量要确保，混凝土浇筑需保证均匀、完整，以及密实。
2.基础的标高要符合设计要求，尺寸要清晰且准确。
3.钢筋的安装要注意相互之间的间距和对位，确保钢筋与混凝土的粘结强度。
其次，墙体施工是影响建筑结构稳定性的一个关键环节。
要点包括：1.墙体的垂直度要保证，墙砖的砌筑要注意水平、垂直和平整度。
2.墙体构件的连接要牢固可靠，连接件的使用要符合设计要求。
3.墙体的施工缝要填充平整，确保墙体整体的美观和防水。
再次，楼板施工是建筑使用的关键部位，要点包括：1.楼板预制构件的运输和安装要注意安全，预制板的厚度和梁的位置要符合设计要求。
2.施工时要控制混凝土的浇筑速度，防止空鼓、龟裂等问题的产生。
3.楼板的配筋要按照设计要求进行，钢筋的间距和直径要确保有足够的承载能力。
此外，梁的施工也是关键环节，要点包括：1.梁的尺寸要准确，预埋件的位置要符合设计要求。
2.梁的配筋要按照设计要求进行，连接部位要牢固可靠。
3.梁的施工缝要填充平整，防止裂缝的产生。
最后，屋面施工也是建筑工程的重要部位，要点包括：1.屋面要保证防水性能，屋面的排水要合理，坡度要符合设计要求。
2.屋面的材料要符合质量标准，施工过程要注意层间连接的密封性。
3.屋面的保温和隔热要进行合理的施工，确保屋面的使用功能。
上述只是建筑工程细部结构施工要点的一小部分，实际的施工工程会根据具体的项目进行调整和完善。
在施工过程中，还需要严格遵守相关的安全规范和工艺要求，确保施工的质量和安全性。
屋面工程细部构造方案一、屋面工程的基本知识屋面工程是建筑工程中非常重要的一部分，其主要功能是保护建筑物的屋面不受大气环境的侵蚀和日晒雨淋。
目前屋面工程的材料主要有玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板、彩钢瓦、沥青瓦、透明瓦、彩钢瓦等。
屋面的构造有多种方式：1、瓦片覆盖屋面：在木工房屋中，用水泥瓦或泥蓬子瓦覆盖屋面，表面彩涂。
2、金属瓦覆盖屋面：在表面先涂防锈底漆，再将金属瓦连在一起，然后将金属瓦放在屋面上。
3、水泥基防水卷材：在搅拌好的沥青基料上，放置预制的无纺聚酯短丝毡，在沥青进入后，放置一层玻纤不织布，再撒上矿砂或者改性砂浆。
二、屋面工程细部构造方案1、屋面结构：在梁上、墙上建立轻型屋面，将薄型板材按照设计图纸进行切割，铺设在轻型屋面结构上。
2、屋面材料：玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板等，根据建筑的实际情况选择合适的材料进行覆盖。
3、屋面保温：在屋面下方设置适当的保温层，以保证屋面在冬季保持室内温度。
4、屋面排水：在屋面设计中，要设置好排水系统，包括排水沟、排水管道等，以保证雨水能够迅速流走，避免积水对屋面造成损坏。
5、屋面防水：在屋面工程中，要采用专业的防水材料，进行屋面防水工程，以避免雨水渗透导致屋面漏水。
6、屋面质量控制：在屋面工程中要严格遵守质量控制标准，检测材料的质量，施工工艺的合理性，以保证屋面的使用寿命和安全性。
7、屋面设施：在屋面工程中，要根据建筑的实际需求，设置适当的设施，包括屋面通风、采光、烟囱等。
8、屋面装饰：在屋面工程中，可以根据建筑的整体风格，进行一定的装饰，如设置花园、露台等。
9、屋面安全：在屋面工程中，要加强对屋面的安全防护，设置防护栏杆、护栏等，可避免意外伤害。
以上是关于屋面工程细部构造方案的介绍，屋面工程的细节需要根据现场实际情况和设计要求进行具体规划，以保证屋面工程的质量和安全。
房屋建造构造知识点总结一、基础构造1. 地基基础：地基基础是房屋的基础构造，用来支撑房屋的结构。
常见的地基基础包括承台基础、桩基础、板基础等。
2. 地基处理：地基处理是指对地基进行处理，以提高地基的承载力和稳定性。
常见的地基处理方式包括加固地基、挖土加宽基础、填土加高基础等。
3. 基础材料：基础材料主要包括水泥、砂、碎石等，用来构建地基基础的材料。
4. 基础施工：基础施工是指对地基进行施工，包括挖土、浇筑混凝土、安放钢筋等。
二、框架构造1. 结构类型：常见的房屋结构类型包括框架结构、钢结构、混凝土结构等。
2. 结构构件：结构构件包括柱、梁、墙、板等，用来支撑房屋的结构。
3. 结构设计：结构设计是指根据建筑物的用途和要求，设计结构的承重和抗震能力。
4. 结构材料：结构材料主要包括混凝土、钢筋、砖石等，用来构建房屋的结构。
5. 结构施工：结构施工包括搭建框架、浇筑混凝土、安装钢筋等。
三、墙体构造1. 墙体类型：墙体类型包括承重墙、隔墙、外墙、内墙等。
2. 墙体材料：常见的墙体材料包括砖石、混凝土、轻质板等。
3. 墙体施工：墙体施工包括砌墙、浇筑混凝土、贴瓷砖等。
4. 墙体处理：墙体处理是指对墙体进行防水、防潮、保温、隔音等处理。
四、屋面构造1. 屋面类型：常见的屋面类型包括平屋顶、坡屋顶、拱顶等。
2. 屋面材料：常见的屋面材料包括瓦片、沥青、金属板等。
3. 屋面施工：屋面施工包括铺设瓦片、涂抹防水材料、安装屋顶结构等。
4. 屋面处理：屋面处理是指对屋面进行防水、保温、通风等处理。
五、门窗构造1. 门窗类型：门窗类型包括门、窗、阳台门窗等。
2. 门窗材料：常见的门窗材料包括木材、铝合金、钢材等。
3. 门窗施工：门窗施工包括安装门窗框架、安装玻璃、安装门窗配件等。
4. 门窗处理：门窗处理是指对门窗进行防水、密封、防护等处理。
六、装饰构造1. 装饰类型：装饰类型包括地面装饰、墙面装饰、天花装饰等。
2. 装饰材料：常见的装饰材料包括地板、壁纸、涂料、吊顶等。
建筑工程细部构造设计方案一、前言细部构造设计是指建筑结构中各个连接部位的设计，包括柱-梁节点、梁-板连接、板-柱节点、楼梯与楼板的连接等。
细部构造设计的质量直接关系到建筑结构的安全性、稳定性和使用寿命。
因此，细部构造设计方案的制定是建筑工程中至关重要的一环。
本文将围绕细部构造设计方案展开讨论，主要包括以下内容：细部构造设计的概念和意义、细部构造设计的基本原则、细部构造设计方案的制定步骤、细部构造设计方案的内容及其要点等。
二、细部构造设计的概念和意义细部构造设计是指对建筑结构中各个连接部位的设计。
所谓“细部”，是指建筑结构中相对而言较小的部件或连接部位，比如柱-梁节点、梁-板连接、板-柱节点等。
细部构造设计的意义在于确保建筑结构在受力工作中具有良好的性能，保证建筑结构在使用过程中的安全性、稳定性和经济性。
另外，细部构造设计还应考虑到施工方便、成本控制、材料利用率等方面的因素。
因此，细部构造设计在建筑工程中占据着十分重要的地位。
三、细部构造设计的基本原则1. 安全性原则细部构造设计应以确保结构的安全性为首要原则。
这就要求设计人员在设计过程中充分考虑结构在受力工作中的各种可能性，尽力避免出现断裂、倾塌、开裂等安全隐患，保证建筑结构的使用安全。
2. 可靠性原则细部构造设计应以确保结构的可靠性为原则。
这就要求设计人员在设计过程中充分考虑结构的整体性，避免因细部构造设计不当而导致结构的不稳定或寿命缩短。
3. 经济性原则细部构造设计应以确保结构的经济性为原则。
这就要求设计人员在设计过程中充分考虑材料的利用率、施工的便利性、成本的控制等因素，力求在保证安全性和可靠性的前提下，尽量降低建筑工程的成本。
4. 工艺适应性原则细部构造设计应以确保结构的工艺适应性为原则。
这就要求设计人员在设计过程中充分考虑施工过程中的各种因素，力求设计出符合施工工艺要求的细部构造方案。
四、细部构造设计方案的制定步骤1. 搜集资料在制定细部构造设计方案之前，设计人员首先要搜集与该项目相关的资料，包括结构设计图纸、材料规格、载荷要求、环境要求等。
建筑工程细部构造知识汇总建筑构造：研究建筑物的构造组成、各组成部分的组合原理和构造方法的学科。
主要任务是根据建筑物的使用功能、技术经济和艺术造型要求提供合理的构造方案，作为建筑设计的依据。
中国先秦典籍《考工记》对当时营造宫室的屋顶、墙、基础和门窗的构造已有记述。
唐代的《大唐六典》，宋代的《木经》和《营造法式》，明代成书的《鲁班经》和清代的清工部《工程做法》等，都有关于建筑构造方面的内容。
公元前1世纪罗马维特鲁威所著《建筑十书》，文艺复兴时期的《建筑四论》和《五种柱式规范》等著作均有对当时建筑结构体系和构造的记述。
在19世纪，由于科学技术的进步，建筑材料、建筑结构、建筑施工和建筑物理等学科的成长，建筑构造学科也得到充实和发展。
建筑结构是构成建筑物并为使用功能提供空间环境的支承体，承担着建筑物的重力、风力、撞击、振动等作用下所产生的各种荷载；同时又是影响建筑构造、建筑经济和建筑整体造型的基本因素。
为此，就要研究：建筑物的结构体系和构造形式的选择；影响建筑刚度、强度、稳定性和耐久性的因素；结构与各组成部分的构造关系等。
建筑结构体系的类型，基本可分为：木结构建筑、砖混结构建筑和骨架结构建筑（以上为传统结构体系建筑），装配式建筑和工具式模板建筑（以上为现代工业化施工的结构体系建筑），筒体结构建筑、悬挂结构建筑、薄膜建筑和大跨度结构建筑（以上为特种结构体系建筑）等。
门窗构造—遮阳设施门窗概述—窗的构造门窗概述—窗门窗概述—门的构造门窗概述—门坡屋顶—平瓦屋面坡屋顶—构造形式坡屋顶—承重结构坡屋顶—形式与组成平屋顶—涂料、粉剂防水屋面构造平屋顶—卷材屋面防水构造平屋顶—刚性防水屋面构造工程构造—屋顶概述工程构造—楼梯概述工程构造—阳台和雨篷楼梯—台阶与坡道及电梯与自动扶梯钢筋混凝土楼梯—楼梯细部构造楼板层与地面—楼地面种类及构造要点楼板层与地面—钢筋混凝土楼板构造楼板层与地面—楼地层的基本组成及类型墙体—骨架墙构造墙体—块材墙构造墙体—墙身的细部构造知识工程构造—墙体概述工程构造—基础与地下室工程构造—基础工程工程构造—民用建筑专业名词工程构造—建筑模数工程构造—民用建筑的类型工程常用材料—木材工程常用材料—建筑涂料工程常用材料—化学建材工程常用材料—饰面板（砖）工程常用材料—墙体用块材工程常用材料—建筑钢材工程常用材料—砌筑砂浆工程常用材料—混凝土工程常用材料—其他品种水泥工程常用材料—通用硅酸盐水泥工程构造—民用建筑构造组成门窗构造—遮阳设施炎热的夏季，阳光会直接射入室内使得室内温度升高，并产生眩光，室内的过高温度和眩光将直接影响人们的正常工作、学习和生活，因此遮阳设施是为防止阳光直接照入室内而采取的一种建筑措施。
（一）遮阳的方式1、简易遮阳在窗前植树或种植攀缘植物，窗口悬挂窗帘、设置百叶窗、挂芦席帘、支撑遮阳篷布等措施（如图7—10所示）。
还可以利用雨篷、挑檐、阳台、外廊及墙面花格进行遮阳。
图7—10 简易遮阳的形式2、窗户遮阳板在窗前设置遮阳板进行遮阳。
窗户遮阳板按其形状和位置可分为水平遮阳、垂直遮阳、混合遮阳及挡板遮阳四种基本形式（如图7—11所示）。
图7—11 活动遮阳的形式（a）水平式(b)垂直式（c）混合式(d)挡板式a）水平遮阳在窗口上方设置一定宽度的水平方向的遮阳板，能够遮挡从窗口上方照射下来的阳光，适用于南向及偏南向的窗口，和北回归线以南的低纬度地区的北向及偏北向的窗口。
水平遮阳板可做成实心板也可做成网格板或百叶板。
b）垂直遮阳在窗口两侧设置垂直方向的遮阳板，能够遮挡从窗口两侧斜射过来的阳光。
根据阳光的来向可采取不同的做法，如垂直遮阳板可垂直墙面，也可以与墙面形成一定得垂直夹角，垂直遮阳适用于偏东、偏西的南向或北向窗口。
c）混合遮阳混合遮阳是水平遮阳和垂直遮阳的综合形式，能够遮挡从窗口两侧及窗口上方射进的阳光，遮阳效果比较均匀，混合遮阳适用于南向、东南向及西南向的窗口。
d）挡板遮阳挡板遮阳是在窗口前方离开窗口一定距离设置于窗口平行的垂直挡板。
垂直挡板可以有效地遮挡高度角较小的正射窗口的阳光，主要适用于西向、东向及其附近的窗口。
挡板遮阳遮挡了阳光，但也遮挡了通风和视线，所以遮阳挡板可以做成格栅式或百叶式挡板。
以上四种基本形式还可以组合成为各种各样的遮阳形式，设计时应根据不同的纬度地区，不同的窗口朝向，不同房间的使用要求和建筑立面造型来选用各种不同的这样设施。
（二）遮阳板的构造处理1、水平遮阳板由于阳光照射后将产生大量辐射热会影响到室内温度，为此刻将水平遮阳板在距离窗口上方200mm高处，这样可以减少遮阳板上的热空气被风吹入室内。
2、为了减轻水平遮阳板的重量和使热量能随气流上升散发，可将水平遮阳板做成空格式百叶板。
百叶板格片与太阳光垂直。
3、实心水平遮阳板与墙面交接处应注意防水处理，以免雨水渗入墙内。
4、当设置多层悬挑式水平遮阳板时，应留出窗扇开启时所占用空间，避免影响窗户的开启使用。
门窗概述—窗的构造（二）窗的构造1、窗的尺度窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求，并符合现行《建筑模数协调统一标准》GBJ2的规定。
一般平开木窗的窗扇高度为800~1200mm，宽度一般不大于500mm；上下悬窗的窗扇高度为300~600mm，中悬窗窗扇一般≤1200mm，宽度≤1000mm；推拉窗高宽≤1500mm。
各类窗的高度与宽度尺寸同行采用扩大模数3 M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。
2、平开窗的构造a) 窗的组成窗主要由窗框和窗扇组成（如图7—6所示）。
窗扇有玻璃窗扇、纱窗扇、板窗扇百页窗扇等。
还有各种铰链、风钩、插销、拉手以及导轨、转轴、滑轮等五金零件，有时要加设窗台、贴脸、窗帘盒等。
图7—6 平开窗的组成b)窗框安装窗框与门框一样，在构造上应有裁口及背槽处理，裁口亦有单裁口与双裁口之分。
窗框的安装与门框一样，分后塞口与先立口两种。
塞口时洞口的高、宽尺寸应比窗框尺寸大10～20mm。
c）窗框在墙中的位置窗框在墙中的位置，一般是与墙内表面平，安装时窗框突出砖面20mm，以便墙面粉刷后与抹灰面平。
框与抹灰面交接处，应用贴脸板搭盖，以阻止由于抹灰干缩形成缝隙后风透入室内，同时可增加美观。
贴脸板的形状及尺寸与门的贴脸板相同。
当窗框立于墙中时，应内设窗台板，外设窗台。
窗框外平时，靠室内一面设窗台板。
d）窗的五金窗的五金零件有：铰链、插销、窗勾、拉手、铁三角等。
3、铝合金窗的构造铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。
窗扇与窗框之间用尼龙密封条进行密封，以避免金属材料之间相互摩擦。
玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定(如图7—7所示)。
图7—7 铝合金窗的构造铝合金窗一般采用塞口的方法安装，固定时，窗框与墙体之间采用预埋铁件、燕尾铁脚、膨胀螺栓、射钉固定等方式连接(如图7—8所示)。
图7—8 铝合金窗框与墙体的固定方式（a）预埋铁件（b）燕尾铁脚（c）金属膨胀螺栓（d）射钉4、塑钢窗的构造塑钢窗是以PVC为主要原料制成空腹多腔异型材，中间设置薄壁加强型钢，经加热焊接而成窗框料，踏具有导热系数低，耐弱酸碱，无需油漆并具有良好的气密性、水密性、隔声性等优点（如图7—9所示）。
图7—9 塑钢窗的构造塑钢窗的开启方式及安装构造与铝合金窗基本相同。
5、特殊窗a）固定式通风高侧窗在我国南方地区，结合气候特点，创造出多种形式的通风高侧窗。
它们的特点是：能采光，能防雨，能常年进行通风，不需设开关器，构造较简单，管理和维修方便，多在工业建筑中采用。
b)防火窗防火窗必须采用钢窗或塑钢窗，镶嵌铅丝玻璃以免破裂后掉下，防止火焰窜人室内或窗外。
c)保温窗、隔声窗保温窗常采用双层窗及双层玻璃的单层窗两种。
双层窗可内外开或内开、外开。
双层玻璃单层窗又分为：①双层中空玻璃窗，双层玻璃之间的距离为5～5mm，窗扇的上下冒头应设透气孔；②双层密闭玻璃窗，两层玻璃之间为封闭式空气间层，其厚度一般为4～12 mm,充以干燥空气或惰性气体，玻璃四周密封。
这样可增大热阻、减少空气渗透，避免空气间层内产生凝结水。
若采用双层窗隔声，应采用不同厚度的玻璃，以减少吻合效应的影响。
厚玻璃应位于声源一侧，玻璃间的距离一般为80～100mm。
门窗概述—窗第一节窗（一）窗的类型窗的类型很多，由于使用材料、开启方式不同，可分以下几种：1、根据使用材料不同分a）木窗木窗加工方便，过去使用较普遍，缺点是不耐久，容易变形。
b）钢窗钢窗根据断面分实腹和空腹两种。
钢窗耐久、坚固、防火、挡光少，对采光有利，可节约木材，缺点是关闭不严、空隙大，目前在民用建筑中基本不用。
c）塑料窗塑料窗的窗框、窗扇部分均为硬质塑料构成，断面为空腹，一般采用挤压成型。
由于抗老化、易变形等问题已基本解决，故现在大量使用。
d）铝合金窗主要用于商店橱窗等窗型。
铝合金是采用铝镁硅系列钢材，断面空腹形，造价适中。
2、根据开启方式不同分（图7—5所示）图7—5 窗的开启方式（a）固定窗；(b)平开窗；(c)上悬窗；(d)中悬窗；(e)下悬窗；(f)立转窗；(g)垂直推拉窗；(h)水平推拉窗；(i)百叶窗a）固定窗固定窗是一种只供采光、不通风的窗。
b）平开窗是使用最广泛的一种。
平开窗可以内开也可外开。
1）内开窗窗扇开向室内。
这种做法的优点是便于安装、修理、擦洗，在风雨侵袭时不宜损坏。
缺点是纱窗在外，容易锈蚀，不易于挂窗帘，并且占据室内部分空间。
这种做法适应于墙体较厚或某些要求内开的建筑中采用。
2）外开窗窗扇开向室外。
这种做法的优点是不占室内空间，但这种窗的安装、修理、擦洗都不便，而且容易受风的袭击、碰坏。
高层建筑应尽量少用。
c）旋转窗旋转窗的特点是窗扇水平轴旋转开启。
由于旋转轴的安装位置不同，分上悬窗、中悬窗、下悬窗；也可以沿垂直轴旋转而成垂直旋转窗。
d）推拉窗推拉窗的优点是不占空间。
一般分左右推拉窗和上下推拉窗。
左右推拉窗比较常见，构造简单。
上下推拉窗是用重锤通过钢丝绳平衡窗扇，构成较为复杂。
e）百叶窗百叶窗是由斜木片或金属片组成的通风窗。
多用于由特殊要求的部位。
门窗概述—门的构造（二）门的构造1、门的尺度门的尺度通常是指门洞的高宽尺寸。
门作为交通疏散通道，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合现行《建筑模数协调统一标准》的规定。
a）门的高度：不宜小于2100mm。
如门设有亮子时，亮子高度一般为300 ～600m m，则门洞高度为2400～3000mm 。
公共建筑大门高度可视需要适当提高。
b）门的宽度：单扇门为700～1000mm，双扇门为1200～1800mm。
宽度在2100 mm以上时，则做成三扇、四扇门或双扇带固定扇的门，因为门扇过宽易产生翘曲变形，同时也不利于开启。
