数字电子课设:万年历的设计
- 格式:doc
- 大小:66.00 KB
- 文档页数:3
电子万年历课程设计一、课程目标知识目标:1. 学生能够理解电子万年历的基本原理和组成部分。
2. 学生掌握电子万年历的日期、时间设置及调整方法。
3. 学生了解电子万年历在不同场合的应用和功能。
技能目标:1. 学生能够独立完成电子万年历的组装和调试。
2. 学生通过实际操作,学会使用编程软件编写简单的程序,实现电子万年历的基本功能。
3. 学生具备分析电子万年历故障并进行排除的能力。
情感态度价值观目标:1. 学生培养对电子万年历的兴趣,激发学习电子技术和编程的热情。
2. 学生在合作学习中,培养团队协作能力和沟通表达能力。
3. 学生认识到电子万年历在现代生活中的重要作用,增强对科技创新的认识。
课程性质:本课程为实践性较强的信息技术课程,结合电子技术和编程知识,培养学生的动手能力和创新能力。
学生特点:五年级学生具备一定的电子技术基础和编程兴趣,好奇心强,喜欢动手操作。
教学要求:教师应关注学生的个体差异,采用分层教学,引导学生主动探索、实践,提高学生的综合素养。
在教学过程中,注重目标分解,确保学生能够达到预期学习成果。
二、教学内容1. 电子万年历的原理与结构- 介绍电子万年历的组成及工作原理- 分析电子万年历的核心元件及其功能2. 电子万年历的组装与调试- 指导学生进行电子万年历的组装- 教授调试方法,确保电子万年历正常运行3. 编程软件的使用- 介绍编程软件的基本操作和功能- 演示如何编写程序,实现电子万年历的基本功能4. 电子万年历的应用与拓展- 讲解电子万年历在不同场合的应用- 探讨电子万年历的拓展功能及其实现方法5. 故障分析与排除- 分析电子万年历可能出现的故障- 教授排除故障的方法和技巧教学内容安排与进度:第一课时:电子万年历原理与结构介绍第二课时:电子万年历组装与调试第三课时:编程软件使用及基本程序编写第四课时:电子万年历应用与拓展第五课时:故障分析与排除教材章节关联:本教学内容与课本第四章“电子时钟与万年历”相关,涉及电子万年历的原理、组装、编程及应用等方面的知识。
光电系统课程设计目录1.绪论 (3)1.1选择题目 (3)1.2系统概述 (3)2.前言 (3)2.1课题背景 (3)2.2课题意义 (4)2.3人员分工 (4)3.系统结构 (4)3.1设计要求 (4)3.2结构框图 (5)3.3材料使用 (5)4.主要器材选择与材料信息 (7)4.1主控芯片 (7)4.2时钟芯片 (9)4.3液晶显示屏 (10)5. 制作过程及电路图 (11)5.1制作过程 (11)5.2电路原理图 (12)5.3成品实物图 (13)6.数码万年历设计图 (13)6.1 LCD液晶显示屏接线图 (14)6.2 DS12c887时钟芯片接线图 (14)6.3 按键部分接线图 (15)7.程序 (15)1.绪论1.1选择题目电子万年历是一种应用非常广泛日常计时工具,对现代社会越来越重要,有很重要的现实意义。
而且由于我们组单片机课程基础和电路板的制作掌握的不是很到位,为了能够有信心做好此次课程设计。
我们组最终打算做相对比较简单的万年历,以便让自己的基础知识掌握的更加扎实,为以后毕业答辩积累知识和经验,提供思路和方法,增强自信和应对能力。
1.2系统概述随着电子技术的不断发展,人们不断创新,各式各样的万年历在市场随处可见。
运用自己所学的知识,自己动手做一个万年历,很方便快捷,而且很有成就感,何乐而不为呢?2.前言2.1课题背景在当代繁忙的工作与生活中,时间与我们每一个人都有非常密切的关系,每个人都受到时间的影响,随着社会、科技的发展,人类得知时间,从观太阳、摆钟到现在电子钟,不断研究、创新。
为了在观测时间的同时,能够了解其它与人类密切相关的信息,比星期、日期3等,电子万年历诞生了,它集时间、日期、星期功能于一身,具有读取方便、显示直观、功能多样、电路简洁等诸多优点,符合电子仪器仪表的发展趋势。
电子万年历的出现给人们的生活带来的诸多方便,作为一种附加功能,现在越来越广泛的被应用于各种电子产品中,具有广阔的市场前景。
编号北京工商大学数字电子技术基础《万年历的设计》姓名学院班级学号设计时间一、设计目的1、熟悉集成电路的引脚安排2、掌握芯片的逻辑功能及使用方法3、了解数字电子钟及万年历的组成及工作原理4、熟悉数字电子钟及万年历的设计与制作5、熟悉multisim电子电路设计及仿真软件的应用二、设计思路1、设计60进制秒计数器芯片2、设计24进制时计数器芯片3、设计31进制天计数器芯片4、设计12机制月计数器芯片5、设计7进制周计数器芯片6、设计闰年平年不同月份不同进制逻辑三、设计过程1、Tr_min and s 60进制计数器芯片:“秒”、“分”电路都六十进制,它由一级十进制计数器与一级六进制计数器组成,六十进制计数器的设计图如下,采用四个片74ls161N串联而成,低位芯片的抚慰信号作为下级输入信号,串接起来构成“秒”、“分”计数器芯片。
2、Tr_hour 24进制计数器芯片:24进制计数器芯片的设计图如下,时计数电路由两片74ls161串联组成。
当时个位计数为4,十位计数为2时,两片74ls160N复零,从而构成24进制计数。
3、Tr_day天计数器芯片:采用两片74ls160N与一片74ls151N串联而成,天计数器的进制受到月计数器反馈M、N影响与年计数器反馈R4的影响,在M、N不收到反馈信息的时候,天计数器为28进制,电路设计图如下:4、Tr_week周计数器芯片:周计数器由一块74ls161N构成一个七进制计数器,原理与秒、分、时计数器相似,电路设计图如下5、Tr_month月计数器芯片:采用两片74160N与两片74HC151D_2V串联而成,月计数器的反馈信息M、N影响日计算器的进制,本身月进制计数器为12进制,电路设计图如下:6、Tr_year年计数器芯片:年计数器由七片74160N组成,其中四片构成四个十进制来确定年份,另外三块则为闰年R4确定值,并把R4反馈到日计数器芯片中。
电路设计图如下:7、Tr_555 555计数器:方波信号,其周期约为一秒。

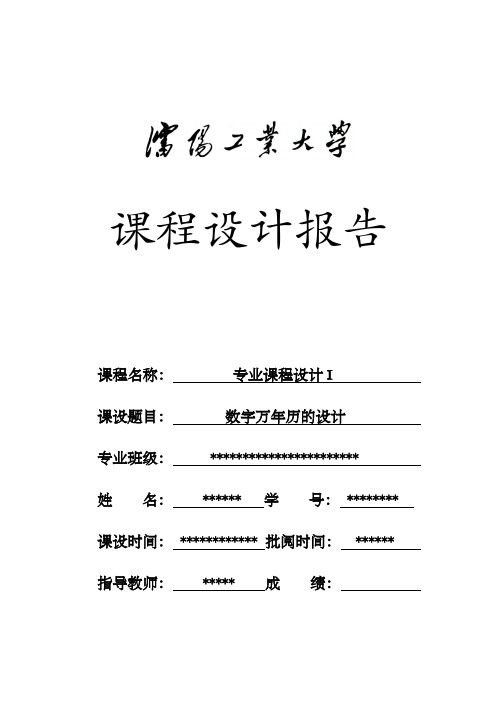

课程设计报告课程名称:专业课程设计I课设题目:数字万年历的设计专业班级:***********************姓名:******学号:********课设时间:************批阅时间:******指导教师:*****成绩:任务书题目:基于单片机和DS1302的数字万年历的设计参数:STC89C52单片机40PinDS1302时钟芯片8PinDS18B20温度传感器LED发光二极管自锁按键3.6V电池LCD1602液晶蜂鸣器电阻、导线若干要求:(1)选择合适的单片机并设计其外围电路。
(2)选择合适的时钟芯片,要重点考虑功能实用、使用方便、单片存储、低功耗、抗断电的器件。
(3)选择合适的温度传感器。
(4)具有闹铃功能日程安排:2013年12月30日设计总体方案2013年12月31日完成硬件电路设计2014年1月1日——2014年1月3日编写程序2014年1月4日书写课程设计报告目录第1章引言------------------------------------------2第2章系统设计方案------------------------------------32.1系统方案-------------------------------------32.2器件选择-------------------------------------32.2.1 2.2.1STC89C52单片机-------------------------------32.2.2DS1302时钟芯片-------------------------------------52.2.3DS18B20温度传感器----------------------------------82.2.4其他元器件------------------------------------------11第3章硬件设计电路----------------------------------123.1STC89C52单片机最小系统-------------------------123.2DS1302时钟电路--------------------------------133.3LCD1602液晶接口电路---------------------------133.4LED显示电路-----------------------------------143.5蜂鸣器电路----------------------------------143.6按键控制电路-----------------------------------153.7DS18B20温度传感器电路--------------------------153.8总体电路--------------------------------------16第4章软件设计-------------------------------------17第5章调试----------------------------------------19参考文献--------------------------------------------20第一章引言1.1数字万年历简介随着社会、科技的发展,人类得知时间,从观太阳、摆钟到现在电子钟,不断研究、创新。
电子万历年课程设计一、课程目标知识目标:1. 学生能理解电子万年历的基本原理,掌握年月日、星期等时间单位的换算关系。
2. 学生能运用所学知识,分析电子万年历的电路结构和编程逻辑。
3. 学生了解电子万年历在生活中的应用,认识到科技与日常生活的紧密联系。
技能目标:1. 学生通过动手实践,掌握电子万年历的制作方法,提高动手操作能力。
2. 学生学会运用编程软件进行简单程序的编写,培养逻辑思维和问题解决能力。
3. 学生能够运用所学知识,对电子万年历进行创新设计和优化。
情感态度价值观目标:1. 学生在课程学习中,培养对电子科学的兴趣,激发探索精神和创新意识。
2. 学生通过合作学习,培养团队协作精神,增强沟通与交流能力。
3. 学生了解我国在电子万年历领域的发展,增强国家认同感和自豪感。
本课程针对初中年级学生,结合电子科学的学科特点,以实用性为导向,注重培养学生的动手实践能力和逻辑思维能力。
课程目标明确,可衡量,旨在帮助学生掌握电子万年历相关知识,提高学生的综合素养。
二、教学内容1. 电子万年历基础知识:年月日、星期等时间单位的换算关系,闰年的判定方法。
2. 电子万年历电路结构:介绍集成电路、晶体振荡器、显示器件等组件的工作原理及电路连接方式。
3. 编程逻辑:学习C语言基础,掌握简单的顺序结构、分支结构和循环结构,运用编程软件进行程序编写。
4. 电子万年历的制作与调试:动手实践,学会焊接电路板,编写程序,调试电子万年历。
5. 创新设计与优化:在掌握基本原理和制作方法的基础上,对电子万年历进行改进和创新设计。
教学内容安排和进度:第一课时:电子万年历基础知识学习,介绍时间单位换算关系,讲解闰年判定方法。
第二课时:学习电子万年历电路结构,分析各组件工作原理及电路连接方式。
第三课时:C语言基础学习,理解顺序结构、分支结构和循环结构。
第四课时:动手实践,制作电子万年历,学习焊接电路板,编写程序。
第五课时:调试电子万年历,进行创新设计与优化,展示与交流。
单片机课程设计报告电子万年历单片机课程设计报告:电子万年历一、设计简介在本次单片机课程设计中,我们选择了电子万年历作为设计主题。
电子万年历是一种结合了数字电路、单片机技术和实时时钟(RTC)技术的电子产品,它具有显示年份、月份、星期、日、时、分、秒的功能,还可以根据用户的需求进行定时、闹钟、报时等功能。
二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。
该单片机具有丰富的I/O 端口,适于实现各种复杂的输入输出操作。
此外,它还内置了定时器和中断控制器,可以很方便地实现实时时钟功能。
1.显示模块:为了方便用户查看时间信息,我们选用了LCD显示屏作为显示设备。
LCD屏具有功耗低、体积小、显示内容丰富等优点。
2.实时时钟(RTC)模块:我们采用了常用的DS1302芯片作为实时时钟模块。
该芯片可以提供秒、分、时、日、星期、月、年的信息,而且还有可编程的报警功能。
3.按键模块:为了实现人机交互,我们设计了一组按键。
用户可以通过按键来调整时间、设置闹钟等。
4.电源模块:为了保证系统的稳定工作,我们采用了稳定的5V直流电源。
三、软件设计我们采用了C语言编写程序。
程序主要由以下几个部分组成:1.主程序:主程序主要负责读取RTC模块的时间信息,并控制LCD显示屏显示时间。
同时,主程序还要检测按键输入,根据用户的需求进行相应的操作。
2.RTC驱动程序:为了正确地读取和设置DS1302芯片的时间信息,我们编写了相应的驱动程序。
驱动程序包括初始化和读写寄存器两部分。
3.按键处理程序:按键处理程序用于检测按键输入,并根据按键值执行相应的操作。
比如,用户可以通过按键来增加或减少时间,设置闹钟等。
4.LCD显示程序:LCD显示程序用于控制LCD显示屏的显示内容。
在本设计中,我们使用了点阵字符库,将时间信息以字符的形式显示在LCD屏上。
四、测试与验证为了确保我们的电子万年历设计正确无误,我们进行了以下的测试和验证:1.硬件测试:首先,我们对硬件电路进行了测试,确保每个模块都能正常工作。
数字万年历课程设计报告课程名称:微机原理课程设计题目:万年历摘要随着电子技术的迅速发展,特别是随大规模集成电路出现,给人类生活带来了根本性的改变。
由其是单片机技术的应用产品已经走进了千家万户。
电子万年历的出现给人们的生活带来的诸多方便。
本文首先描述系统硬件工作原理,并附以系统结构框图加以说明,着重介绍了本系统所应用的各硬件接口技术和各个接口模块的功能及工作过程,其次,详细阐述了程序的各个模块和实现过程。
本设计以数字集成电路技术为基础,单片机技术为核心。
本文编写的主导思想是软硬件相结合,以硬件为基础,来进行各功能模块的编写。
本设计是一种基于STC89C51单片机控制,DS1302报时的数字时钟设计。
它具有多项显示和控制功能。
能用LCD实时显示当前年、月、日、星期、时间;可对时间进行调整;具有调整时间和日期功能。
本设计通过一个基于单片机的能实现万年历功能电子时钟的设计,从而达到学习、了解单片机相关指令在各方面的应用。
系统由主控制器AT89C51、时钟电路DS1302、显示电路、按键电路和复位电路等部分构成,能实现时钟日历显示的功能,能进行时、分、秒的显示。
关键词:STC89C52单片机、LCD液晶显示、DS1302时钟芯片目录一、设计任务与要求 ........................................................................... - 6 -1.1 设计任务 .............................................................................................. - 6 -1.2 设计要求 .............................................................................................. - 6 -1.3 发挥部分 .............................................................................................. - 6 -二、方案总体设计 ..................................................................................... - 7 -2.1 显示部分 .............................................................................................. - 7 -2.2 时钟信号的选择 .................................................................................. - 8 -2.3 总体方案 .............................................................................................. - 8 -三、硬件设计 ..................................................................................... - 10 -3.1 单片机最小系统 ................................................................................ - 10 -3.2 DS1302时钟电路............................................................................... - 17 -3.3 LCD液晶显示模块............................................................................ - 19 -3.4 按键电路 ............................................................................................ - 21 -3.5 电源指示灯部分 ................................................................................ - 25 -四、软件设计 ..................................................................................... - 26 -4.1 主程序流程图显示 ............................................................................ - 26 -4.2 时间设定程序流程图 ........................................................................ - 27 -五、系统仿真与调试 ......................................................................... - 29 -5.1 Proteus仿真软件简介 ....................................................................... - 29 -5.2 仿真及实物 ........................................................................................ - 31 -六、设计总结 ..................................................................................... - 34 -七、参考文献 ..................................................................................... - 35 -一、设计任务与要求1.1 设计任务基于52单片机的DS1302万年历;1.2 设计要求基于52单片机,利用DS1302时钟芯片生成万年历,使用液晶显示年月日时分秒,显示值可通过按键修改。
微机原理课程设计---万年历设计目录目录.....................................................1、课程设计内容 (1)1.1任务要求 (1)1. 2方案选择 (1)1. 3项目进度计划 (2)2、硬件选型及电路设计 (3)2. 1硬件的选型 (3)2.2电路的设计 (4)3.系统软件设计 (10)3.1 DS1302读写程序设计 (10)3.2 PCB板设计源文件及原理图展示 (12)4.课程设计总结 (13)4. 1 本人在项目实现中的分工 (13)4.2 个人遇到的困难与获得的主要成果 (14)4.3 课程设计完成结果分析与个人小结 (14)参考文献 (15)1 课程设计内容1.1任务要求目的系统以AT89S52单片机为控制器,以串行时钟日历芯片DS1302记录日历和时间,它可以对年、月、日、时、分、秒进行计时,从而以达到对时间计时,完成万年历的基本功能。
背景二十一世纪是数字化技术高速发展的时代,而单片机在数字化高速发展的时代扮演着极为重要的角色。
电子万年历的开发与研究在信息化时代的今天亦是当务之急,因为它应用在学校、机关、企业、部队等单位礼堂、训练场地、教学室、公共场地等场合,可以说遍及人们生活的每一个角落。
所以说电子万年历的开发是国家之所需,社会之所需,人民之所需。
由于社会对信息交换不断提高的要求及高新技术的逐步发展,促使电子万年历发展并且投入市场得到广泛应用。
随着科技的快速发展,时间的流逝,从观太阳、摆钟到现在电子钟,人类不断研究,不断创新纪录。
它可以对年、月、日、时、分、秒进行计时,还具有闰年补偿等多种功能,而且DS1302的使用寿命长,误差小。
对于数字电子万年历采用直观的数字显示,可以同时显示年、月、日、周日、时、分、秒和温度等信息,还具有时间校准等功能。
该电路采用STC89C52单片机作为核心,功耗小,能在5V的低压工作,电压可选用4.5~5.5V电压供电。
北京工商大学《数字电子技术基础》课程设计报告学院:计算机与信息工程学院专业:信实学生姓名:薛子朦学号:1004060121课程设计题目: 1.具有运算及存储功能的计算机2.数字万年历设计时间:2012/12.23 至 2012/12.26题目要求:一 .运算存储计算机自行设计指令,实现两个数字相加或相减的运算,指令得到译码后控制存储器的相关元件,使数据输入目的地并用代码存在存储器里,用 0、1 字符串来表示;最后运算的结果要有所表示;可参考冯诺依曼计算机体系结构。
二.数字万年历实现万年历数字显示功能,能显示准确的年(平年闰年)、月(大小月)、星期、日、小时、分钟、秒,并能实现上闹钟功能。
一、设计目的1、掌握不同集成芯片的逻辑功能及使用方法2、掌握加法器、存储器的工作原理3、掌握数字电子钟及万年历的组成及工作原理4、数字电子钟及万年历的设计与制作5、熟悉 multisim 电子电路设计及仿真软件的应用6、灵活运用课本知识解决实际问题7、锻炼主动思考的思维方式二、设计思路 --- 运算、存储计算机1.74LS283 超前进位并行加法器的串接可以计算八位二进制数的加法运算2.将输出的八位二进制数转换成三位十进制数,通过数码管显示3.通过 8421BCD码编码器,将十进制数转化成四位二进制数4.选择 74LS283超前进位并行加法器的组合形成 8421BCD码加法器5.编码器与 74LS283 加法器相接,通过 8421BCD 码加法器串接可以计算三位十进制数的加法运算,输出结果通过数码管显示八位二进制加数三位十进制加数与被加数输入与被加数输入八位二进制数加法运算三位十进制BCD码加法运算九位二进制数到三位十进制BCD码的转换三位数码管显示输出四位数码管显示输出设计思路 --- 数字万年历1、设计 60 进制秒计数器,用来实现秒-分及分 -时的计数功能2、设计 24 进制时计数器,用来实现时-日的计数功能3、设计 31、30、29、 28 制天计数器,用来实现不同月份的月计数功能4、设计 12 机制月计数器,用来实现月-年计数功能5、设计 7 进制周计数器,用来实现日-周计数功能6、设计闰年平年不同月份不同进制逻辑电路7、设计调整时间电路8、整合所有电路并根据演示需要增加控制开关三、系统综述(运算、存储计算机)控制电路是总体电路的枢纽,是控制电路开启和关闭的部分。
电子信息工程之数字万年历课程设计方案目录1、系统概述 (5)2、系统硬件设计 (5)2.1单片机控制系统原理 (5)2.2 硬件的设计总框图 (6)2.3 各种功能模块硬件设计及实现 (6)2.3.1 、AT89S52单片机 (7)2.3.2、DS1302实时时钟芯片 (10)2.3.3、温度模块 (13)2.3.4、1602液晶显示器 (15)3、系统程序设计 (18)3.1主程序流程图 (18)3.2中断服务流程图 (19)3.3程序 (21)设计总结 (41)参考文献 (42)附录 (43)1、系统概述本设计主要分为硬件电路设计和软件实现两大部分。
硬件电路设计采用模块设计:中央处理电路、时钟电路、温度测量电路三大部分;软件采用C语言编程实现,设计采用按功能模块划分,包括:主程序、显示程序、温度测量程序、时钟程序等。
在中央处理器上我们采用MCS-51单片机,该单片机是集CPU ,RAM ,ROM ,计数和多种接口于一体的微控制器。
自20世纪70年代问世以来,以其极高的性能价格比,受到人们的重视和关注。
它体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易,广泛应用于智能生产和工业自动化上。
在时间功能上主要依靠实时时钟芯片DS1302来完成大部分功能,DS1302是具有涓细电流充电能力的低功耗实时时钟电路,它以其接口简单、价格低廉、使用方便,被广泛地采用。
它的主要特点是采用串行数据传输,可为掉电保护电源提供可编程的充电功能,并且可以关闭充电功能。
采用普通32.768kHz晶振。
所以用此款芯片来实现时间功能是完全能满足电路的要求。
温度方面工作由数字式温度传感器DS18B20来完成,这款温度传感器是具有线路简单,体积小,方便易用等特点,温度测量范围为-55℃~+125℃,可编程为9位~12位A/D转换精度,测温分辨率可达0.0625℃,被测温度用符号扩展的16位数字量方式串行输出。

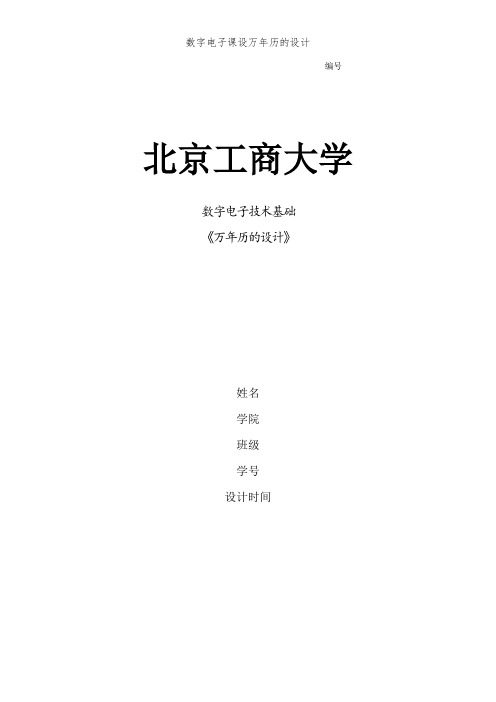

编号
工商大学
数字电子技术根底
"万年历的设计"
学院
班级
**
设计时间
一、设计目的
1、熟悉集成电路的引脚安排
2、掌握芯片的逻辑功能及使用方法
3、了解数字电子钟及万年历的组成及工作原理
4、熟悉数字电子钟及万年历的设计与制作
5、熟悉multisim电子电路设计及仿真软件的应用
二、设计思路
1、设计60进制秒计数器芯片
2、设计24进制时计数器芯片
3、设计31进制天计数器芯片
4、设计12机制月计数器芯片
5、设计7进制周计数器芯片
6、设计闰年平年不同月份不同进制逻辑
三、设计过程
1、Tr_min and s 60进制计数器芯片:
"秒〞、"分〞电路都六十进制,它由一级十进制计数器和一级六进制计数器组成,六十进制计数器的设计图如下,采用四个片74ls161N串联而成,低位芯片的抚慰信号作为下级输入信号,串接起来构成"秒〞、"分〞计数器芯片。
2、Tr_hour 24进制计数器芯片:
24进制计数器芯片的设计图如下,时计数电路由两片74ls161串联组成。
当时
个位计数为4,十位计数为2时,两片74ls160N复零,从而构成24进制计数。
3、Tr_day天计数器芯片:
采用两片74ls160N和一片74ls151N串联而成,天计数器的进制受到月计数器反
应M、N影响和年计数器反应R4的影响,在M、N不收到反应信息的时候,天计
数器为28进制,电路设计图如下:
4、Tr_week周计数器芯片:
周计数器由一块74ls161N构成一个七进制计数器,原理与秒、分、时计数器相
似,电路设计图如下
5、Tr_month月计数器芯片:
采用两片74160N和两片74HC151D_2V串联而成,月计数器的反应信息M、N影响
日计算器的进制,本身月进制计数器为12进制,电路设计图如下:
6、Tr_year年计数器芯片:
年计数器由七片74160N组成,其中四片构成四个十进制来确定年份,另外三块
则为闰年R4确定值,并把R4反应到日计数器芯片中。
电路设计图如下:
7、Tr_555 555计数器:
方波信号,其周期约为一秒。
四、设计难点
1、周计数器周日的表示:
周计数器的芯片虽未8进制,但是在"6〞后要输出"8〞。
通过二或门,三或门,三与门组成数据选择器,将"日〞的特征信号输入,从而
到达在"6〞后要输出"8〞。
2、各个月份、平年、闰年对应的不同月份天数进制的表示:
通过二与门,三与门,将28日,29日,30日,31日的特征信号输出;特征信号引入数据选择器,由地址信号进展选择,然后接回控制日期的160芯片。
数据选择器的A、B信号由"月〞的特征信号及〞闰年〞的特征信号,通过逻辑电路给
而闰年信号通过再加一个四进制计数器,平年输出信号为0,闰年输出信号为1,
另其与月份信号够成选择信号,实现各进制的转换。
对于大小月,首先列出真值
表〔下列图〕,参加调试电路〔月、年计数器芯片〕。
五、电路总设计图
六、总结与体会
通过这次课程设计,我了解到首先必须对芯片了解透彻,其次对各个门的应用要灵活。
而且应学会更好的使用Multisim软件。
在连接电路的时候要细心,保证每一个点都要连接到位,适当的保证连线的工整。
进一步对数电这门课程深入理解。
在这次课程设计中遇到了种种麻烦,从一开场月份对应天数的进制,到闰年平年二月的不同,再到最后的连接电路出现的问题。
从局部到整体,从无知到有知,一步步锻炼自己。
完成自己的价值。
