日立电梯图纸元件代码说明1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(HG、HVF 、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(HG、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G、HVF 、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(HG、HVF 、NPX14 BD 基极驱动 VFM(HG、HVF15 BDR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF16 BD-TR 基极驱动变压器 VFM(HG、HVF 、NPX 、G(HVF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(HG、HVF 、NPX19 BSR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF20 BZ 蜂鸣器全梯种21 CAGE。
B 。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(HG、HVF 、NPX24 CDS 关门减速开关 VFM(HG、HVF 、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(HG、HVF 、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(HVF29 CNV 整流器 YPVF、VFM(G、HVF 、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G、HVF 、NPX 36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(HVF43 DCO 门停止 VFM(HG、HVF 、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(HVF48 DM 门电机 G(HVF49 M.MOTOR 门电机 VFM(HG、HVF 、NPX50 DMC。

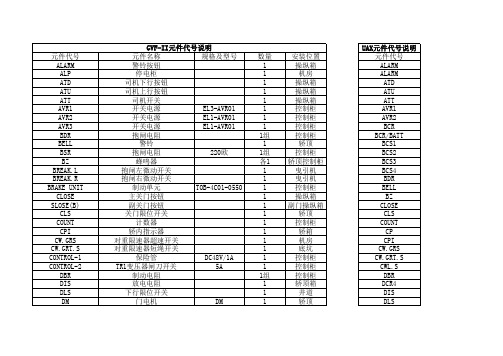

序号元件代号元件名称规格型号安装位置1 ALARM 警铃按钮操纵箱2 ALP 停电柜机房3 A TD 司机下行按钮操纵箱4 A TU 司机上行按钮操纵箱5 A TT 司机开关操纵箱6 BDR 抱闸电阻控制柜7 BELL 警铃轿顶8 BSR 抱闸电阻控制柜9 BZ 蜂鸣器轿顶.控制柜10 CLOSE 关门按钮操纵箱11 CLS 关门限位开关轿顶12 COUNT 计数器控制柜13 CPI 轿内指示器轿顶箱14 CW.GRS 对重限速器超速开关机房15 CW.GRT.S 对重限速器断绳开关底坑16 DBR 制动电阻控制柜17 DIS 放电电阻轿厢18 DLS 下行限位开关井道19 DM 门电机轿顶20 DMC-1 门机控制板轿顶箱21 DMC.CUT 门机闸刀开关5A 轿顶箱22 DMD-1 门机驱动板轿顶箱23 DMEN 门机编码器轿顶24 DN BELL 下行报站钟轿底25 DR 门机电源控制继电器DC24V MY2-02控制柜26 DR.MC 门机回路闸刀开关5A 控制柜27 DS 门锁轿门28 DSS(L) 左安全触板开关轿门29 DSS右安全触板开关轿门30 E.STOP 轿顶急停开关轿顶箱31 ENCODER 旋转编码器电机轴32 ESGA 差动变压器电源装置控制柜33 EW-D 差动变压器轿底34 FMT GHE-FMT板控制柜35 F.RWT 消防返回继电器DC24V MY4 控制柜36 EF.TR 风扇变压器100V A 控制柜37 FAN 风扇轿厢38 FAN SW 风扇开关操纵箱39 FDB 分频板控制柜40 FLS(D) 下行终端开关井道41 FLS(U) 上行终端开关井道42 FML 平层感应器轿顶43 GMS 群管理柜控制柜44 GRS 限速器超速开关机房45 GRT.S 限速器断绳开关底坑46 HA TCHJ.BOX 中线箱井道47 IDP 专用开关操纵箱48 IM 感应电动机机房49 INV 变频器控制柜50 LIGHT 照明开关操纵箱51 LIGHT 照明电源闸刀开关5A 控制柜52 MAIN 电源空气开关机房电源箱53 MAINTE(INCAGE)轿内检修开关操纵箱54 MAINTE(ONCAGE轿顶检修开关轿顶箱55 MG.BC 抱闸电容控制柜56 MG.BR 抱闸线圈曳引机57 MHS 安全窗开关轿顶58 MR.STOP 机房急停开关机房59 OBS 油压缓冲器开关底坑60 OLS 开门极限开关轿顶61 ONC 轿顶检修关门按钮轿顶箱62 OND 轿顶检修下方向按钮轿顶箱63 ONU 轿顶检修上方向按钮轿顶箱64 OPEN 开门按钮操纵箱65 PAS 司机操作直使开关操纵箱66 PFUNIT 停电灯电源轿顶箱67 PHSB 光电保护开关轿门68 PHONE P.S 对讲机电源轿顶箱69 PIT.S 底坑急停开关底坑70 NST 不停开关操纵箱71 PK 泊梯开关泊梯层召唤箱72 PL 电源指示灯控制柜73 RET-CON 自发电正常/返基站切换开关自发电控制室74 IOSB 继电器板控制柜75 RS21 微动平感应器（上）轿顶76 RS22 微动平感应器（下）轿顶77 RX 通信匹配电阻控制柜78 SCLA SCLA电子板110Ω。
日立电梯图纸元件代码（二）日立不管是YP还是后来的电路板控制的电梯，从图纸就可以看出，符号是很少变化：接触器及继电器编号及说明：1－9 时间继电器10 上下共用接触器11 上下主接触器12 下行主接触器13 A.C 高速用主接触器14 低速用主接触器15 直流E/L电磁抱闸接触器18 M-G起动用接触器19 M-G起动电阻切换用接触器20 AC E/L起动电阻切换用30 基准层检测继电器40 厅门开关40G 轿门开关40D 厅门开关41.42 选择低速运行继电器43A 自动运行继电器43B 司机运行继电器43C 低速运行用继电器43D 轿顶运行继电器43G 轿顶运行继电器43H 高速运行继电器45 倒转选择继电器47 错相检测用继电器48A 关门定时器48B 门重开50 安全开关继电器50A 安全开关继电器50T 电抗热接点60 M-G 起动静止用接触器61、62 上下方向接点61A 上呼叫检测继电器62A 下呼叫检测继电器61LP 上行指示灯继电器62LP 下行指示灯继电器65 满载PASS继电器65WA 110%检测用65WB 80％检测用65WD 50％检测用66 专用运行继电器92 减速用继电器92A 阶段、减速接触器94B OLS用热继电器94C 过电流检测继电器97 电压检测用继电器97R 开门检测继电器99 限速器用继电器99G 安全装置用继电器100 出发指令用继电器101 关门触点102 开门触点103 开门触点104 重新开门触点300 平层用继电器500 内指令700 厅上呼800 厅下呼900 同步位置继电器AC 交流ATT 司机AUTO 自动ASY 装置BDR 电磁抱闸并联电阻BSR 电磁抱闸串连电阻BGM 背景音乐BZ 蜂鸣器CP 控制柜CPI 轿内层显CLS 关门限位开关COC 切换开关C.RES 轿内按钮复位，轿内呼梯取消C.T 电流传感器C.W.T 对重CO 中分开CTT 接触器DC 直流DS 厅门开关DLS 下限位开关DL,Mg 轿门锁装置DMS 门机开关DB 能耗制动DR/MC 门机DCO 门机切断开关E.STOP 急停开关LPS-602 电源装置POWER SUPPLY 电源F.CRS 选层器钢带开关FLS 终端极限开关FFB 无保险空气开关NFB 无保险空气开关F.CTR 选层器GRS 限速器GS 轿门开关GOV 限速器GD 有齿轮GL 无齿轮GONG 到站钟IND 厅外层显INDE 独立IM 感应电机J.BOX 中线盒M 电机MG.B 电磁抱闸MHS 安全窗开关OPB 操纵盘OLS 开门限位开关RY 继电器S/W 开关SDS 减速开关SCS 安全钳开关S.SHOE 安全触板TR/MC 曳引机W GEAR 涡轮WD-80 80％负载开关ULS 上限位开关。
10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障变频器故障代码表E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130%注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E116 E2PROM读写故障读写过程中出现校验错误E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi通讯异常E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1S。
序号元件代号元件名称规格型号安装位置1 ALARM 警铃按钮操纵箱2 ALP 停电柜机房3 ATD 司机下行按钮操纵箱4 ATU 司机上行按钮操纵箱5 ATT 司机开关操纵箱6 BDR 抱闸电阻控制柜7 BELL 警铃轿顶8 BSR 抱闸电阻控制柜9 BZ 蜂鸣器轿顶.控制柜10 CLOSE 关门按钮操纵箱11 CLS 关门限位开关轿顶12 COUNT 计数器控制柜13 CPI 轿内指示器轿顶箱14 CW.GRS 对重限速器超速开关机房15 CW.GRT.S 对重限速器断绳开关底坑16 DBR 制动电阻控制柜17 DIS 放电电阻轿厢18 DLS 下行限位开关井道19 DM 门电机轿顶20 DMC-1 门机控制板轿顶箱21 DMC.CUT 门机闸刀开关5A 轿顶箱22 DMD-1 门机驱动板轿顶箱23 DMEN 门机编码器轿顶24 DN BELL 下行报站钟轿底25 DR 门机电源控制继电器DC24V MY2-02 控制柜26 DR.MC 门机回路闸刀开关5A 控制柜27 DS 门锁轿门28 DSS(L) 左安全触板开关轿门29 DSS? 右安全触板开关轿门30 E.STOP 轿顶急停开关轿顶箱31 ENCODER 旋转编码器电机轴32 ESGA 差动变压器电源装置控制柜33 EW-D 差动变压器轿底34 FMT GHE-FMT板控制柜35 F.RWT 消防返回继电器DC24V MY4 控制柜36 EF.TR 风扇变压器100VA 控制柜37 FAN 风扇轿厢38 FAN SW 风扇开关操纵箱39 FDB 分频板控制柜40 FLS(D) 下行终端开关井道41 FLS(U) 上行终端开关井道42 FML 平层感应器轿顶43 GMS 群管理柜控制柜44 GRS 限速器超速开关机房45 GRT.S 限速器断绳开关底坑46 HATCHJ.BOX 中线箱井道47 IDP 专用开关操纵箱48 IM 感应电动机机房49 INV 变频器控制柜50 LIGHT 照明开关操纵箱51 LIGHT 照明电源闸刀开关5A 控制柜52 MAIN 电源空气开关机房电源箱53 MAINTE(INCAGE) 轿内检修开关操纵箱54 MAINTE(ONCAGE 轿顶检修开关轿顶箱55 MG.BC 抱闸电容控制柜56 MG.BR 抱闸线圈曳引机57 MHS 安全窗开关轿顶58 MR.STOP 机房急停开关机房59 OBS 油压缓冲器开关底坑60 OLS 开门极限开关轿顶61 ONC 轿顶检修关门按钮轿顶箱62 OND 轿顶检修下方向按钮轿顶箱63 ONU 轿顶检修上方向按钮轿顶箱64 OPEN 开门按钮操纵箱65 PAS 司机操作直使开关操纵箱66 PFUNIT 停电灯电源轿顶箱67 PHSB 光电保护开关轿门68 PHONE P.S 对讲机电源轿顶箱69 PIT.S 底坑急停开关底坑70 NST 不停开关操纵箱71 PK 泊梯开关泊梯层召唤箱72 PL 电源指示灯控制柜73 RET-CON 自发电正常/返基站切换开关自发电控制室74 IOSB 继电器板控制柜75 RS21 微动平层感应器（上）轿顶76 RS22 微动平层感应器（下）轿顶77 RX 通信匹配电阻控制柜78 SCLA SCLA电子板110Ω。
日立电梯GVF2/NPH电梯操作和调试手册类总这三个开关分别定义为SW1=MODE SW2=INC/ST SW3 =SETMODE：程序菜单教入INS/ST：菜单选择SET：确定菜单操作说明：7段码示意表：7段码对应示意图：故障代码：E10—E27 A1 停止电梯所有运作功能（*1）E30—E47 A2 停止电梯所有快、慢车运行功能（*2）E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）E60—E67 B2 停止电梯快车运行功能（*4）E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B 立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障E23是40D继电器异常E24４０Ｇ继电器异常SCL-C板上的DIP开关设置。
