定位角度基本概念1. 主销后倾角定义（Caster）：☆主销后倾角定义：上球头或支柱顶端与下球头的连线（转向时，车轮围绕其进行转向运动的转向轴）向前或后倾斜的角度，向前倾称为负主销后倾角，向后倾斜称为正主销后倾角。
☆功能：影响转向稳定性及转向后方向盘自动回正能力。
☆症状判断：(a) 主销后倾角太小造成不稳定：转向后缺乏方向盘自动回正能力：车速高时发飘（车辆在高速公路上行驶时应对此项予以充分重视）。
(b) 主销后倾角不对称造成跑偏：左、右两轮之主销后倾角不相等超过30′（0.5o）时车辆出现跑偏，跑偏方向主销后倾角较小的一侧。
☆案例左前轮主销后倾角设定为+0.5o,右前轮主销后倾角设定为+1.5o,刚这辆车向左跑偏。
☆主销后倾角调整手段：（1）垫片（2）偏心凸轮（3）长孔（4）支柱杆（5）支柱旋转（6）引擎托架移动（7）偏心球头2.车轮外倾角（Camber）☆车轮外倾角定义：轮胎的上沿偏向车辆内侧（朝向引擎、负外倾角）或外（偏离引擎、正外倾角）的角度。
☆功能：调整车辆负数作用于轮胎中心，消除跑偏，减少轮胎磨损。
☆症状判断：正外倾角太大的影响：（1）轮胎外侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着正外倾角较大的的一侧跑偏。
负外倾角太大的影响：（1）轮胎里侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着负外倾角较小的一侧跑偏。
☆案例：左前轮外倾角设定为1.0o,右前轮外倾角设定为0.5o,车辆向左跑偏(左右轮外倾角误差0.5o,车辆就出现跑偏)。
☆外倾角调整手段:（1）垫片（2）偏心凸轮（3）长孔（4）球头旋转（5）支柱旋转（7）楔形垫片（6）调整轴承座（8）偏心螺栓（7）偏心衬套（10）偏置球头3．前束角(Toe)☆前束角的定义: 从车辆的前方看,于两轮轴高度相同处测量左、右轮胎中心线之间的距离，车辆前端距离与后端距离差值称为前束角。
前端距离大于后端距离为负前束，反之为正前束。
四轮定位数据A1前桥标准底盘运动型底盘坏路底盘后桥标准底盘运动型底盘坏路底盘PR 编号G22、G23G26、G27、G28、G29G31、G32车轮外倾角-1° 30′ ± 10′-1° 30′ ± 10′-1° 30′ ±10′每个车轮的前束+5´ ± 5′+5´ ± 5′+5´ ± 5′两侧之间的最大允许偏差最大 30′最大 30′最大 30′总前束+10´ ± 10′+10´ ± 10′+10´ ± 10′总前束（在规定的车轮外倾角时）+26′ ± 13′+26′ ± 13′+21′ ± 10′车轮外倾角（在直线行驶位置上）-40′ ± 30′-40′ ± 30′-30′ ± 30′每个车轮的前束+13′ ± 6.5′+13′ ± 6.5′+10.5′ ± 5′两侧之间的最大允许偏差最大 30′最大 30′最大 30′转动方向的最大允许偏差最大 20′最大 20′最大 20′左右转向角度20° 时的推进角 1）1° 20′ ± 20′1° 20′ ± 20′1° 19′ ± 20′主销后倾（不可调）两侧之间的最大允许偏差最大 30′最大 30′最大 30′+5° 12′ ±30′+5° 12′ ± 30′+4° 59′ ± 30′A4-B6前桥标准底盘（1BA ）运动型底盘（1BE/1BV ）运动型底盘（1BD ），标准底盘quattro GmbH RS 4（2MC ）后桥标准底盘（1BA ）运动型底盘（1BE/1BV ）运动型底盘（1BD ），标准底盘quattro GmbH RS 4车轮外倾角- 47′ ± 25′- 47′ ± 25′- 51′ ± 25′车轮外倾角- 1° 20′ ±30′- 1° 20′ ± 30′- 1° 20′ ±30′两侧之间的最大允许偏差30′30′30′两侧之间的最大允许偏差30′30′30′每个车轮的前束（起始位置的设定值）+ 10′ ± 2′+ 10′ ± 2′+ 10′ ± 2′总前束+ 20′ ±10'5'+ 20′ ±10'5'+ 20′ ±10'5'每个车轮的前束（起始位置的校正值）+ 10′ ± 5′+ 10′ ± 5′+ 10′ ± 5′单个前束+ 10′ ±5'2.5'+ 10′ ±5'2.5'+ 10′ ±5'2.5'每个车轮的前束常量（设定值）+ 14′ ± 2′+ 14′ ± 2′+ 14′ ± 2′与汽车纵轴线最大许可的运行方向偏差10′10′7′每个车轮的前束常量（校正值）+ 14′ ± 7′+ 14′ ± 7′+ 14′ ± 7′两侧之间的前束常量偏差最大 10′最大 10′最大 10′20 度时的车轮转向偏差角。
轴距：如图可知道，当轴距越短，此车的转弯半径也就越小（欧克曼梯形）。
轮距：同一车桥，两个车轮中心面之间的距离。
当两侧车轮外倾角不同时，会导致车辆的跑偏：在后轮的前束中，前束的大小即是指车轮中心线的延长线与纵向中心线之间的夹此线的定义也相当容易理解：两个后轮，因为拥有前束，所以两车轮中心线延长线会相交成一个角，而这个角的角平分线即为几何行驶轴线。
在理想状况下，此线要与车辆的纵向中心面/线重合，但若是由于后轮前束错误，或是车架变形导致两者不重合，车辆就会可能跑偏，跑偏的方向跟几何行驶轴线的方向一致，所以，大家也称其为推进线。
主销内倾：主销内倾，最主要的目的是产生回正力，车轮转向后，可以自动回正。
主销内倾的角度通过打转向20度的时候间接测量。
正负滚动半径对车辆行驶的不同影响：当滚动半径为正值：如下图，黄色的圆柱代表主销，粉红色的圆柱即为滚动半径。
青色的圆柱表示转向横拉杆。
车辆行驶在粗糙度不均匀的路面上，假设左侧车身的地面摩擦系数较低，右侧地面摩擦系数较高。
当制动时，右侧车轮会得到较大的摩擦制动力。
如图中的红线。
对于右前轮来说，Fa作用于右轮，使其倾向于绕着右侧主销顺时针摆动（从车顶上俯视看）；与此同时，Fb作用于左轮，使其倾向于绕着左侧主销逆时针摆动。
由于左右两轮通过一个转向横拉杆刚性连接，而Fa大于Fb，所以总体趋势是前轮会自动向右摆动，导致车辆向右跑偏。
这种跑偏的现象要到左侧车身也跟着跑到了摩擦系数较高的地面时才消失。
FaFb V向右跑偏当滚动半径为负值：如下图，黄色的圆柱代表主销，粉红色的圆柱即为滚动半径。
青色的圆柱表示转向横拉杆。
车辆行驶在粗糙度不均匀的路面上，假设左侧车身的地面摩擦系数较低，右侧地面摩擦系数较高。
当制动时，右侧车轮会得到较大的摩擦制动力。
如图中的红线。
对于右前轮来说，Fa作用于右轮，使其倾向于绕着右侧主销逆时针摆动（从车顶上俯视看）；与此同时，Fb作用于左轮，使其倾向于绕着左侧主销顺时针摆动。

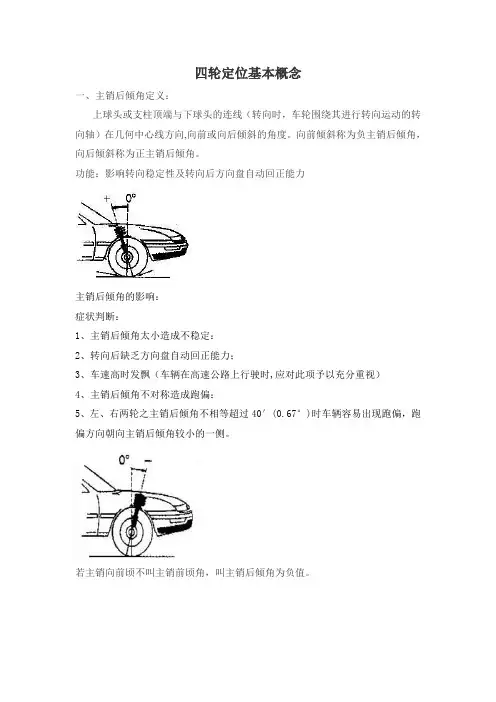

四轮定位基本概念一、主销后倾角定义：上球头或支柱顶端与下球头的连线（转向时，车轮围绕其进行转向运动的转向轴）在几何中心线方向,向前或向后倾斜的角度。
向前倾斜称为负主销后倾角，向后倾斜称为正主销后倾角。
功能：影响转向稳定性及转向后方向盘自动回正能力主销后倾角的影响：症状判断：1、主销后倾角太小造成不稳定：2、转向后缺乏方向盘自动回正能力；3、车速高时发飘（车辆在高速公路上行驶时,应对此项予以充分重视）4、主销后倾角不对称造成跑偏：5、左、右两轮之主销后倾角不相等超过40′(0.67°)时车辆容易出现跑偏，跑偏方向朝向主销后倾角较小的一侧。
若主销向前顷不叫主销前顷角，叫主销后倾角为负值。
主销内倾角定义:由车辆前方观察，转向轴线与铅垂线所成的夹角。
主销内倾角对绝大多数的车辆来说都是不可调整的角度。
主销内倾角的作用:使前轮自动回正，转向轻便，并减小汽车行驶时路面通过车轮传给转向机构的冲击力。
车轮外倾角定义：轮胎的上沿偏向车辆内侧（朝向引擎、负外倾角）或外侧的角度。
车轮中心平面和垂直面的夹角，前轮在转向装置位于中心位置时测量，后轮在正前打直位置测量（四轮转向）车轮外倾角功能：调整车辆负载作用于轮胎的中心，消除跑偏，减少轮胎磨损。
外倾角的影响：正外倾角太大的影响：（1）轮胎外侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着正外倾角较大的的一侧跑偏。
负外倾角太大的影响：（1）轮胎里侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着负外倾角较小的一侧跑偏。
正的轮胎外倾角负的轮胎外倾角，不叫轮胎内顷角四、前束角束角的定义：从车辆后方看，左右轮胎垂直中心线与车轴等高水平中心线相交的两点距离与转到前方180度同一两点间距离的差值称为前束值。
前端距离大于后端距离为负前束，总前束是由左右两个车轮的分前束角之和来计算的，是以车轮几何中心线为基准的；单独前束是指车辆中心线与单个车轮旋转平面间的夹角。
功能：降低轮胎磨损与滚动磨擦。
