短路与断路现象分析

电路中的短路和开路电路是现代科技中不可或缺的一个组成部分。

而在电路中，短路和开路是两个常见的问题，它们在电路的正常运作中起到重要的作用和影响。

本文将详细介绍电路中的短路和开路，并分析它们对电路功能和性能的影响。

一、短路的定义和特点短路是指电路中两个节点之间被直接连接，导致电流绕过了原本预定的路径。

简单来说，就是电路中的导线之间出现了低阻抗的连接。

短路通常是不被设计者所期望的，它可能是由于元件损坏、接线错误或错误的设计等原因导致。

短路的特点是电流异常的增大。

由于电流在电路中是按照欧姆定律进行传递的，短路会导致电阻急剧降低，电压降也会骤减。

这样一来，大量的电流会通过短路路径直接流过，对电路中的其他元件和部分造成损坏甚至破坏。

二、短路对电路的影响1. 电路故障：短路会导致电路的正常工作受到干扰甚至停止。

电路中的其他元件和部分可能无法正常工作，导致整个电路无法完成既定的功能。

2. 元件损坏：由于短路会引发大量的电流通过，过大的电流会导致电子元件受热、着火，甚至损坏。

一些敏感元件可能无法承受高电流的冲击而立即损坏。

3. 烧毁线路：当短路发生在电路板上时，过大的电流会导致线路过热，甚至引起线路烧毁。

这不仅会导致电路无法工作，还对电脑、手机等设备造成严重的安全隐患。

三、短路的预防和解决方法为了防止短路对电路造成损坏，我们可以采取一些预防和解决方法。

1. 电路设计中避免短路：在设计电路时，应根据元件的特性合理布局，尽量避免元件之间的短路。

合理的布线和正确的元件连接方式可以有效地减少短路的发生。

2. 定期维护和检查：定期对电路进行维护和检查，及时发现和解决潜在的短路问题。

对于发现的短路，应迅速排除并修复。

3. 使用保险丝和断路器：在电路中加入保险丝和断路器可以在短路时切断电源，起到保护电路和设备的作用。

保险丝和断路器能够在电流超过一定限制时自动切断电路，有效防止短路给电路带来的危害。

四、开路的定义和特点开路是指电路中某个部分或元件的连接被断开，导致电流无法在该部分或元件中流动。

一、断路的判断1．断路的主要变现。

断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。

如果发现这种情况，则电路的故障是发生了断路。

2．判断的具体方式。

采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。

原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。

（1）电压表检测法。

把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。

电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。

（2）电流表检测法。

把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。

注意，电流表要用试触法选择合适的量程，以免烧坏电流表。

（3）导线检测法。

将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。

（4）小灯泡检测法。

将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。

二、短路的判断较常见的是其中一个用电器发生局部短路。

一个用电器两端电压突然变大，或两个电灯中突然一个熄灭，另一个同时变亮，或电路中的电流变大等。

1．短路的具体表现：（1）整个电路短路。

电路中电表没有读数，用电器不工作，电源发热，导线有糊味等。

（2）串联电路的局部短路。

某用电器（发生短路）两端无电压，电路中有电流（电流表有读数）且较原来变大，另一用电器两端电压变大，一盏电灯更亮等。

2．判断方法：短路情况下，是“导线”成了和用电器并联的电流的捷径，电流表、导线并联到电路中的检测方法已不能使用，因为，它们的电阻都很小，并联在短路部分对电路无影响。

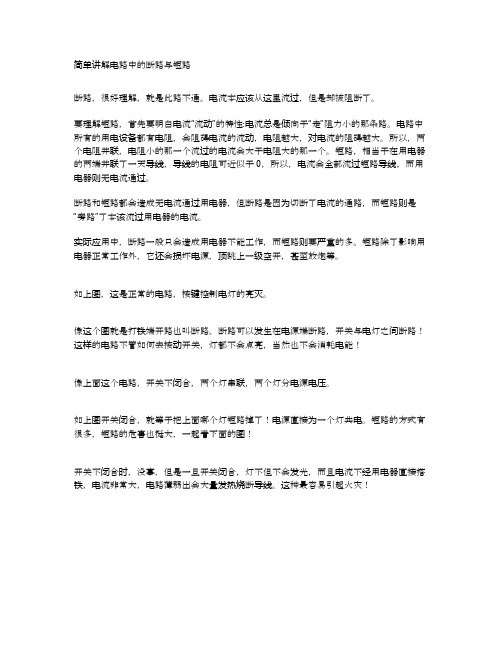

简单讲解电路中的断路与短路
断路，很好理解，就是此路不通。

电流本应该从这里流过，但是却被阻断了。

要理解短路，首先要明白电流“流动”的特性:电流总是倾向于“走”阻力小的那条路。

电路中所有的用电设备都有电阻，会阻碍电流的流动，电阻越大，对电流的阻碍越大。

所以，两个电阻并联，电阻小的那一个流过的电流会大于电阻大的那一个。

短路，相当于在用电器的两端并联了一天导线，导线的电阻可近似于0，所以，电流会全部流过短路导线，而用电器则无电流通过。

断路和短路都会造成无电流通过用电器，但断路是因为切断了电流的通路，而短路则是“旁路”了本该流过用电器的电流。

实际应用中，断路一般只会造成用电器不能工作，而短路则要严重的多。

短路除了影响用电器正常工作外，它还会损坏电源，顶跳上一级空开，甚至放炮等。

如上图，这是正常的电路，按键控制电灯的亮灭。

像这个图就是打铁端开路也叫断路。

断路可以发生在电源端断路，开关与电灯之间断路！这样的电路不管如何去按动开关，灯都不会点亮，当然也不会消耗电能！
像上面这个电路，开关不闭合，两个灯串联，两个灯分电源电压。

如上图开关闭合，就等于把上面哪个灯短路掉了！电源直接为一个灯共电。

短路的方式有很多，短路的危害也挺大，一起看下面的图！
开关不闭合时，没事，但是一旦开关闭合，灯不但不会发光，而且电流不经用电器直接搭铁，电流非常大，电路薄弱出会大量发热烧断导线。

这种最容易引起火灾！。

如何判断电路短路或断路判断电路短路或断路是电工工程师和电子技术人员在工作中经常遇到的问题。

通过正确的方法和仪器，可以快速准确地判断出电路的短路或断路位置，从而进行维修和修复工作。

本文将介绍几种常见的判断电路短路或断路的方法。

一、视觉观察法（目测法）通过目测法可以初步判断电路是否存在短路或断路的情况。

常见的短路现象包括线路熔断、烧焦、烧黑等情况，可以通过肉眼观察电路的外观来判断。

断路现象通常表现为线路断开、剥落、松动等，也可以通过目测法判断。

二、万用表法万用表是测量电路参数和判断电路短路或断路的常用工具。

使用万用表测试电路时，需要注意以下几个步骤：1.关闭电路电源，确保电路处于断开状态。

2.将万用表拨至电流档位，并使其接通电路。

3.观察万用表的指针或数码显示。

如果指针或显示值为零，则说明电路是短路状态；如果指针或显示值为无穷大，则说明电路是断路状态。

三、电路追踪仪法电路追踪仪是一种常用的电路短路和断路判断工具。

使用电路追踪仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.将电路追踪仪的探针一端连接到需要判断的电路的一个节点上，将另一端放置在电路的其他节点或地线上。

3.打开电路追踪仪的电源，开始进行测试。

4.通过电路追踪仪的指示灯或声音提示来判断电路的短路或断路位置。

四、热成像仪法热成像仪是一种通过红外线来检查电路的工具。

使用热成像仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.打开热成像仪，对准需要检查的电路进行扫描。

3.通过热成像仪的热能图像来判断电路的短路或断路位置。

短路状态通常表现为高温区域，而断路状态则通常表现为低温区域。

五、电路分析法电路分析法是一种通过电路分析软件来判断电路短路和断路的方法。

电路分析软件能够模拟电路的工作状态，通过对电路进行分析，可以得到电压、电流等参数的数值，从而判断电路是否存在短路或断路的情况。

总结：以上是几种常见的判断电路短路或断路的方法，每种方法都有各自的特点和适用范围。

九年级物理短路断路的判断
摘要：
1.短路和断路的定义
2.短路和断路的区别
3.如何判断短路和断路
4.短路和断路在电路中的表现
5.实例分析
正文：
一、短路和断路的定义
短路是指电路中电流在不经过用电器的情况下，直接从电源正极流回负极的现象。

而断路则是指电路中某处出现断开，导致电流无法流通。

二、短路和断路的区别
短路和断路的主要区别在于电流是否能够流通。

短路时，电流能够流通，但会非常大，可能导致电源烧毁或电路损坏。

断路时，电流无法流通，电路中没有电流流动。

三、如何判断短路和断路
在串联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了短路。

如果两个灯泡都不亮，则说明电路出现了断路。

在并联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了断路。

如果所有灯泡都不亮，则可能是干路出现了断路，或者电源出现了问题。

四、短路和断路在电路中的表现
短路时，电路中的电流会非常大，可能会导致电源烧毁或电路损坏。

严重时，还可能引发火灾等安全事故。

断路时，电路中没有电流流动，用电器无法正常工作。

五、实例分析
假设我们有一个串联电路，包含两个灯泡。

如果其中一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了短路。

如果两个灯泡都不亮，则说明电路出现了断路。

在并联电路中，如果一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了断路。

一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。

会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

（一般不会造成较大的破坏。

）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。

可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。

就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。

若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。

若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。

（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

（四）串联电路的断路或局部短路故障现象如下表： 内容 断路 局部短路 实质某电阻（或导线）变为阻值无穷大。

短路和断路有什么区别
短路和断路是物理学中经常出现的名词，那么它们之间有什么区别呢？欢迎阅读本文。

短路和断路的区别短路是指电路或电路中的一部分被短接。

如负载与电源两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，短路包括电源短路、用电器短路、三相系统短路。

而断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。

对于断路来说，由于电路没有闭合，不产生电流，所以不损坏器件。

而对于短路来说，电源未经过任何负载而直接由导线连接，把直流电源正极和负极连接起来或者交流电源的零线和火线连接起来形成了闭合回路，所以如果短路，很容易对电路造成损坏或者损坏元器件，更严重时也可能引发火灾事故。

短路的两种情况1.电源短路电源短路是指电流从电源的一端出发，未经过用电设备直接流向电源另一端的现象。

比如：零火线碰头、火线和火线接在一起、火线和地线接在一起等。

电源短路时，电路中会产生很高的电流，线路和设备因为过热而烧毁、甚至发生火灾。

所以在电路中是绝对不允许出现电源短路的。

为了防止电源短路，一般会在线路中串联熔断器（保险丝）用于短路保护。

另外，空开和漏电开关也有短路保护，所以有时候也用空开作短路保护。

2.负载短路负载短路是指用一根导线直接把负载两端连接起来。

当发生负载短路时，电流不通过负载，此时被短路的负载没有电流通过。

（注意：负载短路时，负载不工作，但并不会发生损坏！）。

初中物理断路短路分析断路和短路是电路中常见的两种故障，对于初中的物理学生来说，了解和分析断路和短路现象是非常重要的。

下面是我对断路和短路的分析，希望能帮助到你。

首先，我们来了解一下什么是断路和短路。

断路是指电路中一些部分或全部的导线被切断，导致电流无法通过的现象。

换句话说，电路中的断路相当于有一个打开的开关，使电流无法流动。

短路是指电路中两个导线之间的电阻接近于零，导致电流异常大的现象。

换句话说，电路中的短路相当于两个导线直接连接在一起，使电流超过电路能承受的极限。

接下来，我们来分析一下断路和短路的原因和特点。

1.断路的原因：-导线被切断或接触不良：如果电路中的导线被切断或接触不良，电流无法通过，就会出现断路现象。

-开关或其他元件故障：如果电路中的开关或其他元件出现故障，导致无法闭合，也会出现断路现象。

2.断路的特点：-电流无法通过：因为断路相当于电路中有一个开关打开，导致电流无法通过。

-电路中一些或多个元件无法工作：由于电流无法通过，所以电路中相应的元件无法正常工作。

-电路中其他部分正常：即使电路中有断路现象，其他部分的元件仍然可以正常工作。

3.短路的原因：-导线接触不良：如果电路中的导线接触不良，导致电阻接近于零，就会出现短路现象。

-元件损坏或故障：如果电路中的一些元件损坏或故障，导致电阻接近于零，也会出现短路现象。

4.短路的特点：-电流异常大：由于电阻接近于零，根据欧姆定律，电流会变得非常大。

-电路中其他部分受损：因为电流异常大，会导致其他部分的元件过载或受损。

-容易引发火灾等危险：由于电流超过电路能承受的极限，短路容易引发火灾等危险。

最后，我们来讨论一下如何分析和解决断路和短路问题。

1.断路问题的分析和解决：-检查导线是否被切断或接触不良，有必要时更换或修复导线。

-检查开关或其他元件是否故障，有必要时更换故障元件。

2.短路问题的分析和解决：-检查导线接触是否良好，重新连接导线或更换接头。

一、短路与断路现象分析电路故障类型，主要有两种，短路和断路.短路，又分为电源短路和用电器短路两种。

1、电源短路,指导线不经过用电器而直接接到了电源的两极上.导致电路中电流过大,从而烧坏电源。

这种情况是绝对不允许的.电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上;另一种是开关闭合,电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个(当然不是全部)在电路中不起作用,这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验,学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮.事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。

将这一现象上升到理论就是:从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”.断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的.二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮,电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形,将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关,观察到灯L1熄灭，电流表无示数，电压表也无示数.三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
