下载文档原格式
一、检验依据：MT 914-2008煤矿用织物整芯阻燃输送带GB/T 12736-91 输送带机械接头强度的测定静态试验方法GB/T 528-1998（代替GB/T 528-92）硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531-1999橡胶袖珍硬度计压入硬度试验方法MT 113-1995 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则GB/T 3512-2001硫化橡胶或热塑性橡胶热空气加速老化和耐压试验MT 930-1999 煤矿用织物叠层阻燃输送带MT/T 318.1-1997 煤矿用输送带机械接头技术条件GB/T 12736-91 输送带机械接头强度的测定静态试验方法GB/T 4490-94（代替4490-84）输送带尺寸MT113-1995 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则二、检验项目：1、外观质量2、抗静电性能试验3、酒精喷灯燃烧试验4、滚筒摩擦试验5、拉伸强度6、拉断伸长率7、粘合强度8、撕裂力9、接头强度10、宽度极限偏差11、覆盖层厚度12、橡胶覆盖层拉伸强度13、橡胶覆盖层拉断伸长率14、橡胶覆盖层磨耗量三、检验用主要设备和仪器、仪表（见下表）四、检验方法1、外观质量：采用目测方法检查。
阻燃带表面应平整，无影响使用的明疤，缺胶和裂痕。
带芯应有覆盖层完全封闭，以防受潮变质。
2、抗静电性能试验（1）试件制备：a、试件应从完整的阻燃带上切下来，长度宽度不小于300mm，厚度为阻燃带的全厚度，试件数量为3块；b、试件应平滑、无裂纹、气泡和机械杂质等缺陷。
用沾有干净绸布或砂布擦洗试件后，用洁净的干布片擦拭干净，放置干燥处；c、试验前，试件应放置在温度为（23±2）℃、相对湿度为65%±5%的环境中2h。
（2）试验步骤：测定条件，试验电压为（500±20）V、（100±10）V、（50±10）V。
试验环境：温度为（23±2）℃，相对湿度为65%±2%；将试件放在一块稍大于试件的绝缘平板上，带导电胶的一面朝上，擦拭电极基面，将其放在试件的涂胶面上，外电极连接到测试仪器的接地端，内电极连接到高压端上，充电1min后，测量电阻，然后在试件的另一面上重复上述试验。
煤矿用织物整芯阻燃输送带（MT914-2008）【国家安全生产监督管理总局，2008年11月19日发布，2009年1月1日实施】1 范围本标准规定了煤矿用织物整芯阻燃输送带的术语和定义、产品型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿用织物整芯阻燃输送带(以下简称阻燃带。
2、规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 338-1992 工业用甲醇GB／T 394-1992 工业酒精GB／T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB／T 9867-1988 硫化橡胶耐磨性能的测定（旋转辊筒式磨耗机法）MT 182-1988 酒精喷灯燃烧器的结构与技术要求MT／T 318-1992 煤矿用阻燃输送带接头检验规范MT／T 318.1-1997煤矿用阻燃输送带机械接头技术条件3 术语和定义下列术语和定义适用于本标准。
3.1 阻燃性指输送带具有通过下述试验的能力：a）经滚筒摩擦试验，试件应完全不可燃；b）经酒精喷灯燃烧试验，试件应完全不可燃的或是能自行熄灭的；c）经丙烷燃烧试验，试件上的火焰应能自行熄灭。
3.2 额定力阻燃带整体纵向额定拉伸强度的10%乘以试样中部宽度基本值所得的力。
3.3 橡胶覆盖层5.3 覆盖层厚度5.3.1 阻燃带上、下橡胶覆盖层厚度均应不小于1.5mm。
5.3.2 阻燃带上、下塑料覆盖层厚度均应不小于1.0mm。
5.4 拉伸强度5.9 表面电阻值试件上、下两个表面的表面电阻算术平均值不得大于3.0×108欧姆5.10 阻燃性5.10.1 滚筒摩擦试验每块试件经滚筒摩擦试验时，其任何部位不得发生有焰燃烧和无焰燃烧现象，滚筒表面温度不得大于325℃。
5.10.2 酒精喷灯燃烧试验试件经酒精喷灯燃烧试验，应符合下列规定：a）对6块具有完整覆盖层试件，在移去喷灯后，所有试件上的有焰燃烧时间的算术平均值和无焰燃烧时间的算术平均值均不得大于3.0s。
煤矿用织物整芯阻燃输送带--煤炭行业标准ＭＴ914－2008 （1）目次前言1 范围2 规范性引用文件3 术语和定义4 产品型号和规格5 技术要求6 试验方法7 检验规则8 标志、包装、运输和储存附录A（规范性附录）覆盖层厚度测定方法附录B（规范性附录）拉伸强度和拉断伸长率测定方法附录C（规范性附录）黏合强度测定方法附录D（规范性附录）撕裂力测定方法附录E（规范性附录）表面电阻测定方法附录F（规范性附录）滚筒摩擦试验方法附录G（规范性附录）酒精喷灯燃烧试验方法附录H（规范性附录）巷道丙烷燃烧试验方法前言本标准的第五章为强制性的，其余为推荐性的。
本标准是对MT914-2002《煤矿用织物整芯阻燃输送带》的修订，本标准自实施之日起代替MT914-2002。
本标准参照BS3289-2005标准修订本标准与MT914-2002相比较，主要变化如下：——技术要求中调整了塑料面输送带覆盖层厚度的考核指标；——技术要求中调整了覆盖层和带芯间的黏合强度试验考核指标；——技术要求中调整了阻燃输送带丙烷燃烧试验考核指标；——试验方法中调整了滚筒摩擦试验方法；——试验方法中调整了丙烷燃烧试验方法。
本标准的附录A、附录B、附录C、附录D、附录E、附录G和附录H为规范性附录。
本标准由中国煤炭工业协会科技发展部提出。
本标准由煤矿安全标准化技术委员会归口。
本标准起草单位：煤炭科学研究总院上海分院、安徽天地人集团。
本标准主要起草人：顾亚民、王利平、王平本标准委托煤炭科学研究总院上海分院负责解释。
本标准所代替标准的历次版本发布情况为：——MT 147—1987；——MT 147—1992；——MT 147—1995；——MT 914—2002煤矿用织物整芯阻燃输送带１范围本标准规定了煤矿用织物整芯阻燃输送带的产品型号、规格、技术要求、试验方法和检验规则、标志、包装、运输和贮存。
本标准适用于煤矿用织物整芯阻燃输送带（以下简称阻燃带）。
资质认定标志安全生产检测检验资质标志报告编号：晋应急〔XXXX〕XX XX-SD-XXXX煤矿用钢丝绳芯阻燃输送带安全检测检验报告委托单位：受检单位：检测检验类别：定期/投用前检测检验安全生产检测检验机构全称声明1．报告中检测检验数据仅对接收的样品负责。
2．报告无主检、审核、批准人签名无效。
3．报告封面未盖本机构“公章”，首页、骑缝未盖本机构“检测检验专用章”无效。
4．未经本机构批准不得复制（全文复制除外）报告。
5．报告涂改无效。
6．对报告若有异议，应于收到报告十五日内向本机构提出，逾期视为认可。
机构名称：机构地址：邮政编码：电话：传真：邮箱：网址：报告编号：晋应急〔XXXX〕XX XX-GS-XXXX第页共页委托单位名称地址邮编联系人电话受检单位样品名称样品编号型号规格样品数量样品用途样品使用地点样品状态安全标志生产厂家生产/出厂编号生产/出厂日期样品接收日期检测检验地点检测检验日期检测检验类别下次检测检验日期检测检验项目检测检验依据检测检验结论（检测检验专用章）检测检验组成员批准：审核：主检：签字：签字：签字：日期：日期：日期：报告编号：晋应急〔XXXX〕XX XX-SD-XXXXX第页共页检测检验用仪器设备一览表本页以下空白序号名称规格型号唯一性标识准确度等级/不确定度/最大允许误差有效期安全生产检测检验机构全称煤矿用钢丝绳芯阻燃输送带安全检测检验报告报告编号：晋应急〔XXXX〕XX XX-SD-XXXXX第页共页检测检验项目及结果一、检验环境：温度：℃相对湿度：%二、检测检验项目序号检测项目单位标准要求检测结果单项判定1外观质量\阻燃带不得有边部波浪，明疤深度不得大于1mm，不得有钢丝绳外露。
2宽度mm3纵向拉伸强度N/mm24黏合强度N/mm25表面电阻Ω上、下表面算术平均值不得大于3.0×1086滚筒摩擦试验℃不得发生有焰和无焰燃烧现象滚筒表面温度不得大于3257酒精喷灯燃烧试验s具有覆盖层单值≤10.0平均值≤3.0剥去覆盖层单值≤15.0平均值≤5.0安全生产检测检验机构全称煤矿用钢丝绳芯阻燃输送带安全检测检验报告报告编号：晋应急〔XXXX〕XX XX-SD-XXXXX第页共页三、1.纵向拉伸强度、粘合强度曲线图片2.滚筒摩擦曲线图片3.样品编号样品图片安全生产检测检验机构全称煤矿用钢丝绳芯阻燃输送带安全检测检验报告报告编号：晋应急〔XXXX〕XX XX-SD-XXXXX第页共页报告意见和解释页意见与解释a）对结果符合（或不符合）要求的意见：b）履行合同的情况：c）如何使用结果的建议：d）改进的建议：。

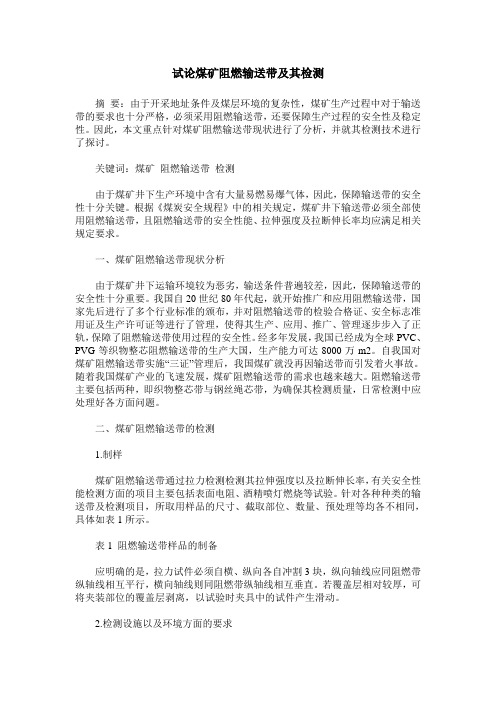

试论煤矿阻燃输送带及其检测摘要：由于开采地址条件及煤层环境的复杂性，煤矿生产过程中对于输送带的要求也十分严格，必须采用阻燃输送带，还要保障生产过程的安全性及稳定性。
因此，本文重点针对煤矿阻燃输送带现状进行了分析，并就其检测技术进行了探讨。
关键词：煤矿阻燃输送带检测由于煤矿井下生产环境中含有大量易燃易爆气体，因此，保障输送带的安全性十分关键。
根据《煤炭安全规程》中的相关规定，煤矿井下输送带必须全部使用阻燃输送带，且阻燃输送带的安全性能、拉伸强度及拉断伸长率均应满足相关规定要求。
一、煤矿阻燃输送带现状分析由于煤矿井下运输环境较为恶劣，输送条件普遍较差，因此，保障输送带的安全性十分重要。
我国自20世纪80年代起，就开始推广和应用阻燃输送带，国家先后进行了多个行业标准的颁布，并对阻燃输送带的检验合格证、安全标志准用证及生产许可证等进行了管理，使得其生产、应用、推广、管理逐步步入了正轨，保障了阻燃输送带使用过程的安全性。
经多年发展，我国已经成为全球PVC、PVG等织物整芯阻燃输送带的生产大国，生产能力可达8000万m2。
自我国对煤矿阻燃输送带实施“三证”管理后，我国煤矿就没再因输送带而引发着火事故。
随着我国煤矿产业的飞速发展，煤矿阻燃输送带的需求也越来越大。
阻燃输送带主要包括两种，即织物整芯带与钢丝绳芯带，为确保其检测质量，日常检测中应处理好各方面问题。
二、煤矿阻燃输送带的检测1.制样煤矿阻燃输送带通过拉力检测检测其拉伸强度以及拉断伸长率，有关安全性能检测方面的项目主要包括表面电阻、酒精喷灯燃烧等试验。
针对各种种类的输送带及检测项目，所取用样品的尺寸、截取部位、数量、预处理等均各不相同，具体如表1所示。
表1 阻燃输送带样品的制备应明确的是，拉力试件必须自横、纵向各自冲割3块，纵向轴线应同阻燃带纵轴线相互平行，横向轴线则同阻燃带纵轴线相互垂直。
若覆盖层相对较厚，可将夹装部位的覆盖层剥离，以试验时夹具中的试件产生滑动。
煤矿用织物整芯阻燃输送带安全检验报告报告编号：XXXXXX日期：XXXX年XX月XX日一、检验目的本次检验旨在评估煤矿用织物整芯阻燃输送带的安全性能，确保其符合相关国家标准和行业要求，以保障煤矿生产过程中的人身安全与物资安全。
二、检验依据1. 《煤矿用织物整芯阻燃输送带技术条件》（GB/T XXXXX-XXXX）2. 《煤矿用织物整芯阻燃输送带安全规程》（MT 668-XXXX）三、检验内容及方法1. 织物整芯阻燃输送带外观检验通过目视检查，确保输送带表面无明显破损、皱褶、开裂、磨损等缺陷，边缘中心线应平行且无毛刺。
2. 密封层性能检验通过涂布法检测输送带的密封层性能，保证其能够有效阻隔火焰、煤尘和有害气体。
3. 耐火性能检验使用专用设备对输送带进行耐火性能的检验，确保其在火灾温度下能够保持一定的耐火时间。
4. 拉伸性能检验通过拉伸试验，测定输送带在拉力下的断裂强度和伸长率，以评估其在工作状态下所承受的拉力能力。
5. 断裂强度和断裂伸长率检验采用标准试验设备进行断裂强度和断裂伸长率的检验。
6. 抗撕裂性能检验使用专用设备对输送带进行抗撕裂性能的检验，确保其在工作状态下不易发生撕裂。
7. 阻燃性能检验使用专用设备测试输送带的阻燃性能，确保其具备良好的阻燃特性。
四、检验结果1. 织物整芯阻燃输送带外观检验结果经过外观检验，输送带表面符合要求，无明显破损、皱褶、开裂、磨损等缺陷，边缘中心线平行且无毛刺。
2. 密封层性能检验结果输送带经涂布法检验，密封层性能良好，能有效阻隔火焰、煤尘和有害气体。
3. 耐火性能检验结果输送带经耐火性能检验，能在火灾温度下保持一定的耐火时间。
4. 拉伸性能检验结果经拉伸试验，输送带抗拉性良好，断裂强度和伸长率均符合标准要求。
5. 断裂强度和断裂伸长率检验结果输送带的断裂强度和断裂伸长率符合相关标准的要求。
6. 抗撕裂性能检验结果输送带抗撕裂性能良好，能够在工作状态下有效防止撕裂现象的发生。
2024年阻燃胶带管理、检验制度一、机电科室依据实际生产需求，按季度制定胶带使用计划，并提交至供应科室。
该计划需详细注明胶带的规格、型号、强度以及每卷长度等关键参数。
二、供应科室负责根据审批通过的计划进行胶带的采购及催货工作。
若胶带使用周期发生变动，应及时通知供应部门，确保紧急需求得到满足。
三、采购的胶带必须符合阻燃标准，供应部门需严格按照MT147—____标准、MT450—____标准执行采购任务，严禁购入未获得煤矿矿用产品安全标志或无产品合格证的胶带。
对于此类不合格产品，领用单位有权予以拒绝。
四、胶带抵达后，由供应科室组织，机电科室相关人员共同参与验收工作。
验收过程中，首先检查相关资料是否齐全（包括煤安标志证书、阻燃试验报告、合格证书），资料不全者不得办理入库手续。
随后，根据计划型号对胶带外观进行检查，确认无问题后方可入库。
对于阻燃性能，可进行抽样检验。
五、胶带的领用、发放及回收管理如下：1. 胶带领用审批由机电科室负责，任何单位未经审批私自领用胶带，将按每米____元的标准进行处罚。
2. 安装或更换皮带机胶带时，安装单位及使用单位需持领料单至机电科室设备组签字记账，然后至设备库领取胶带。
3. 对于回收或更换的胶带，应在____天内交回设备库，逾期未交者将按每天每米____元的标准收取计划外租赁费。
4. 入库的胶带需按要求捆绑妥善，放置于指定位置，否则每卷罚款____元。
5. 入库胶带应分类存放，妥善保管，不得随意堆放。
6. 正常使用的胶带未经机电科室同意不得割成短节，一经发现，将罚款____元。
7. 工作面回收或更换的胶带，每割一个头罚款____元，并根据皮带两端是否安装皮带扣对责任人进行罚款____元。
六、对于撕裂的胶带，根据经济损失的不同情况进行处罚：1. 经济损失在____万元以下者，对责任单位收取租赁费，并对相关责任人罚款____元。
2. 经济损失在____万元者，对责任单位收取租赁费，并对分管队长罚款____元，对责任人罚款____元。
《煤矿用织物整芯阻燃输送带检测方法》摘要：主要介绍了煤矿用织物整芯阻燃输送带的详细检测方式，关键词：输送带;煤矿用织物;阻燃;检测方法，当然煤矿用织物阻燃输送带的更新速度也加快了李琳晓刘海摘要：本文主要就煤矿用织物的产品的相关阻燃性的一些概念进行了一些的探究以及给出了相应的定义。
主要介绍了煤矿用织物整芯阻燃输送带的详细检测方式。
并且基本阐述了阻燃这种方式在煤矿井中进行应用的必然性，以及主要的用途。
还针对煤矿用织物整芯阻燃输送带的检测方法进行相关的解释以及了解，最终使得这样的检测方式在将来有着更高的使用价值，实用性更加高。
关键词：输送带;煤矿用织物;阻燃;检测方法当前我国社会的经济在向前快速的发展，随意而来的就是化学以及应用材料都在快速的升级换代当中。
当然煤矿用织物阻燃输送带的更新速度也加快了。
其中主要的品种有煤矿用织物整芯阻燃的输送带、煤矿用钢丝绳芯的阻燃输送带以及煤矿用阻燃钢丝绳牵引输送带[1]。
1 煤矿用织物的阻燃性以及抗静电性关于煤矿用织物的阻燃性主要有以下几点性质：第一点就是如果使用滚筒进行摩擦，最终进行试验产品应该不能燃烧。
第二点是经过酒精喷灯的测试后，应该是不可以燃烧或者可以通过自身调节并熄灭。
第三点就是在丙烷的实验中，如果出现了火花可以自己熄灭的[2]。
不过目前以上的一些规律，只能应用于输送带以及钢丝绳带当中去。
如果想要具有抗静电的功能，就需要相关的产品表面需要有电阻。
并且对于电阻的要求是要小于等于3 × 108 Ω的。
不过如果实验中存在有瓦斯气体或者煤炭的粉尘时，若电阻比较大，就会有一定电荷的累积，一定情况下还会导致静电火花，引起一些事故[3]。
2 输送带的主要结构关于输送带，其大体上是由带芯经由聚氯乙烯浸渍进一步塑化或者硫后形成的。
它有着强度高、寻求当中比较平稳的具体特征。
关于带体主要由棉织品编做成的高强度的一种编织物，表面主要由橡胶和橡塑以及其他阻燃的一些材料所制作而成的。
煤矿用织物整芯阻燃输送带(MT914-2008)煤矿用织物整芯阻燃输送带（MT914-2008）【国家安全生产监督管理总局，2008年11月19日发布，2009年1月1日实施】1 范围本标准规定了煤矿用织物整芯阻燃输送带的术语和定义、产品型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿用织物整芯阻燃输送带(以下简称阻燃带。
2、规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 338-1992 工业用甲醇GB／T 394-1992 工业酒精GB／T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB／T 9867-1988 硫化橡胶耐磨性能的测定（旋转辊筒式磨耗机法）MT 182-1988 酒精喷灯燃烧器的结构与技术要求MT／T 318-1992 煤矿用阻燃输送带接头检验规范MT／T 318.1-1997煤矿用阻燃输送带机械接头技术条件3 术语和定义下列术语和定义适用于本标准。
3.1 阻燃性指输送带具有通过下述试验的能力：a）经滚筒摩擦试验，试件应完全不可燃；b）经酒精喷灯燃烧试验，试件应完全不可燃的或是能自行熄灭的；c）经丙烷燃烧试验，试件上的火焰应能自行熄灭。
3.2 额定力阻燃带整体纵向额定拉伸强度的10%乘以试样中部宽度基本值所得的力。
3.3 橡胶覆盖层5.3 覆盖层厚度5.3.1 阻燃带上、下橡胶覆盖层厚度均应不小于1.5mm。
5.3.2 阻燃带上、下塑料覆盖层厚度均应不小于1.0mm。
5.9 表面电阻值试件上、下两个表面的表面电阻算术平均值不得大于3.0×108欧姆5.10 阻燃性5.10.1 滚筒摩擦试验每块试件经滚筒摩擦试验时，其任何部位不得发生有焰燃烧和无焰燃烧现象，滚筒表面温度不得大于325℃。
煤矿用织物整芯阻燃输送带的检测检验
发表时间：2018-10-23T14:41:19.447Z 来源：《科技研究》2018年8期作者：郭小丽
[导读] 原始记录及数据处理、检测检验报告的审核和质量控制几个方面进行论述，提出了如何保障和提高煤矿用阻燃输送带的检测检验质量。
（鄂尔多斯市神东检测有限责任公司内蒙古 017209）
摘要：本文从煤矿用织物整芯阻燃输送带的试件制备、使用的仪器和设备、试验步骤、原始记录及数据处理、检测检验报告的审核和质量控制几个方面进行论述，提出了如何保障和提高煤矿用阻燃输送带的检测检验质量。
关键词：阻燃；输送带；检测检验质量
中国煤矿以及神东矿区在不断地发展，对于煤矿用阻燃输送带的需求也变得越来越多，它在煤矿生产中起着重要的作用。
通过对煤矿用阻燃输送带的检测检验，保证其相关的安全性能指标达到标准要求。
常用的煤矿用阻燃输送带包括两类：煤矿用织物整芯阻燃输送带和煤矿用钢丝绳芯阻燃输送带。
以下针对煤矿用织物整芯阻燃输送带的部分项目进行介绍：
1试件制备
1.1拉伸强度和拉断伸长率测定（1）数量：纵向试件3块，横向试件3块，共6块；（2）尺寸及规格：冲刀冲割；（3）截取位置：离带边至少50mm处冲割；（4）
样品处置：温度23±2℃，相对湿度45%～75%的环境中放置16h。
1.2黏合强度测定（1）数量：试件共8块，4块纵向切割（覆盖层与带芯之间、带芯内部各2块），4块横向切割（覆盖层与带芯之间、带芯内部各2块）；（2）尺寸及规格：矩形条状，宽为25mm±1mm，长300mm；（3）截取位置：边缘要切割整齐；（4）样品处置：温度23±2℃，相对湿度65%±5%环境中放置至少24h。
1.3撕裂力测定（1）数量：A向3块，B向3块；（2）尺寸及规格：专用冲刀制备；（3）截取位置：试件边缘距阻燃带边缘间距不得小于50mm，与切割边间距不得大于18mm；（4）样品处置：温度23±2℃，相对湿度50%±5%环境中放置至少72h.
1.4表面电阻（1）数量：3块；（2）尺寸及规格：长度和宽度不小于300mm；（3）截取位置：试件应是从完整的阻燃带上切下；（4）样品处置：将试件放置在温度23±2℃，相对湿度65%±5%的环境中至少2h。
1.5滚筒摩擦试验（1）数量：6块；（2）尺寸及规格：长度不小于950mm（沿阻燃带纵向方向）宽150mm；（3）截取位置：离阻燃带边缘不少于50mm处用刀割取；（4）样品处置：试件表面清洁干净，不得有油污等影响试验值的物质存在。
1.6酒精喷灯燃烧试验（1）数量：具有完整覆盖层6块（3块纵向，3块横向）；剥去覆盖层18块（9块纵向，9块横向）；（2）尺寸及规格：矩形，每件长150mm±2mm,宽25mm±2mm；（3）截取位置：离阻燃带边缘至少50mm处割取试件；（4）样品处置：试件保持干净。
2仪器和设备
2.1拉伸强度和拉断伸长率测定（1）拉力试验机的准确度为1%，测量范围应满足所测试件的极限值要求；（2）拉力试验机的夹持器工作速度为100mm/min±10mm/min，拉伸过程中试件夹持良好，无打滑无夹断现象。
2.2黏合强度测定（1）拉力试验机准确度为1%，具有自动记录功能；（2）夹持器应能保证试件固定良好，试验时不打滑。
2.3撕裂力测定（1）拉力试验机准确度为1%，具有自动记录功能；（2）夹持器应能保证试件固定良好，试验时不打滑。
2.4表面电阻测定（1）表面电阻测试仪测量范围103?～1010?，准确度1.5级，直流电源电压50V～500V；（2）用黄铜圆柱及同心圆环各一个做电极，内电极的基面为圆形，外电极的基面为环形，两电极的基面应磨平抛光。
2.5滚筒摩擦试验（1）风速表准确度为0.1m/s，测量范围为0m/s～25m/s；（2）采用装与滚筒中部的热电偶测量滚筒表面温度，热电偶顶部平面与滚筒表面在一个面上，不得低于0.5mm。
2.6酒精喷灯燃烧试验（1）喷灯应符合MT 182的规定，燃料由带刻度管的容器供给；（2）燃烧试验箱应设有加工好的配合孔，作为燃料导管的入口；（3）秒表最小分度值为0.01s。
3试验步骤
3.1拉伸强度和拉断伸长率测定（1）试件两端分别夹于拉力机的两个夹持器上，试件纵向中心线与施力线方向一致；（2）夹持器以100mm/min±10mm/min的恒速对试件进行连续拉伸，直至试件断裂为止，在此过程中自动记录拉力值；（3）试件在断裂前的最大拉力值即为所测的拉断力F1；（4）当拉力增至试件断裂时，记录两标线间的距离L1；（5）试件断裂应发生在100mm标距之间，若被测试件发生打滑或断裂发生在标距以外，则该试件作废，另取试件重作试验。
3.2黏合强度测定（1）试验时，先从试件一端将一个覆盖层与带芯剥离约75mm,分开的两部分分别夹持在拉力试验机的两个夹持器中，以100mm/min±10mm/min的速度移动夹持器将试件分离的两部分再剥离100mm，同时记录仪自动绘出剥离力记录曲线。
试验时对试件未剥开的部分不予固定；（2）在同一试件的另一端按上述程序对另一覆盖层进行试验。
3.3撕裂力测定（1）试件的两个装夹头分别夹于拉力机的两个夹持器上，试件装夹头的内边应装夹在夹持器中部，夹持器以
50mm/min±5mm/min的等速作撕裂试验时，自动记录试件撕裂100mm长所需的力。
3.4表面电阻测定
将试件放在一块稍大于试件的绝缘平板上，带导电胶(液)的一面朝上，擦净电极基面，将其放在试件的涂胶面上，外电极连接到测试仪器的接地端或低压端上，内电极接到高压端上，充电1min后，测量电阻，然后在试件的另一面上再重复上述试验。
注意不要因呼吸作用使试件表面受潮。
3.5.滚筒摩擦试验
（1）共进行6次试验。
先将上下覆盖层两面分别与滚筒接触，在静止和流动空气中各做一次试验，对第一批试验获得最差结果的面，
再分别在静止和流动空气中各进行一次试验。
（2）观察有无燃烧观象:试件在试验过程中试验员不应离开试验现场，应随时观察试件是否出现有焰燃烧和无焰燃烧现象，阻燃带试验时间到后（即试件断裂或者60min后)），立即停止滚筒转动，及时取下试件，继续观察是否产生有焰燃烧和无焰燃烧现象。
3.6酒精喷灯燃烧试验
（1）试件应垂直于燃烧箱的门，以便观察到试件的两面；（2）试验时把试件放在火焰中燃烧30s后，移走未熄灭的酒精喷灯，从该时起用秒表测量试件上的有焰燃烧时间和无焰燃烧时间。
4原始记录及数据处理
检测人员认真填写原始记录,记录中主要包括的信息：检测所引用/参考的标准、样品编号、检测方法及检测项目名称、检测环境及检测使用的设备、标准/参考物质等，保证数据准确无误，整理完毕后签字确认。
5检测检验报告的审核和质量控制
必须对检测检验报告的合理性、符合性以及规范性等进行严格审核，必须保证数据和结论精确、无误。
严格控制各个环节，做到客观、规范、准确、高效。
6总结
在进行检测检验时，一定要严格按照标准进行操作，要保证标准的有效性。
在检测检验过程中认真严谨、一丝不苟，保证检测结果的科学性和合理性。
做好煤矿用阻燃输送带的检测检验工作，有效杜绝不合格产品应用于井下从而消除隐患，确保矿区井下生产的稳定性和安全性。
参考文献：
[1]杨超.煤矿用阻燃输送带的检测检验[J].化工管理,2014，(23).
[2]吴俊峰.煤矿用织物整芯阻燃输送带检测方法[J].河南化工,2016,(6).
作者简介：郭小丽（1983—）女，2008年专科毕业于天津工程师范学院，2010年函授本科毕业于内蒙古工业大学，工程师，主要从事检测检验工作。
单位：鄂尔多斯市神东检测有限责任公司内蒙古 017209。
