建筑工程承插型盘扣式钢管支架施工要点详细解析

建筑工程承插型盘扣式钢管支架施工要点详细解析承插型盘扣式钢管支架是一种常用的建筑工程施工支架，下面是该支架的施工要点详细解析：1. 基坑处理：在进行承插型盘扣式钢管支架施工之前，首先要对基坑进行处理。

具体包括清理坑底杂物、处理坑底沉降、夯实坑底、处理坑边土坡等。

2. 安装水平支撑：在基坑处理完成后，需要先进行水平支撑的安装。

水平支撑主要是为了保持支架的稳定性，避免倾斜或下沉。

水平支撑的安装位置要根据设计要求进行确定，并且需要进行充分的固定。

3. 安装竖向支柱：在水平支撑安装完成后，可以开始安装竖向支柱。

竖向支柱的位置和数量要根据设计要求进行确定，并且要保证支柱的垂直度和稳定性。

支柱的固定可以使用螺栓连接或焊接固定。

4. 安装水平横梁：在竖向支柱安装完成后，可以开始安装水平横梁。

水平横梁的位置和数量要根据设计要求进行确定，并且需要与竖向支柱进行连接固定。

连接方式可以使用螺栓连接或焊接固定。

5. 安装斜撑：在水平横梁安装完成后，可以开始安装斜撑。

斜撑主要用于增加支架的稳定性和刚度，防止支架发生侧倾或变形。

斜撑的位置和数量要根据设计要求进行确定，并且需要与竖向支柱和水平横梁进行连接固定。

6. 安装水平杆件：在斜撑安装完成后，可以开始安装水平杆件。

水平杆件主要用于增加支架的水平刚度和稳定性。

水平杆件的位置和数量要根据设计要求进行确定，并且需要与竖向支柱和水平横梁进行连接固定。

7. 检查和调整：在支架安装完成后，需要进行检查和调整。

检查主要包括支架的稳定性、垂直度、水平度和连接牢固程度。

如有问题，需要及时进行调整和修正。

8. 拆除支撑：在混凝土浇筑完成后，支架的作用已经达到，可以开始拆除水平支撑和竖向支柱。

拆除时需要注意安全，避免对新浇筑的混凝土产生影响。

以上是承插型盘扣式钢管支架施工的要点详细解析，希望对您有所帮助。

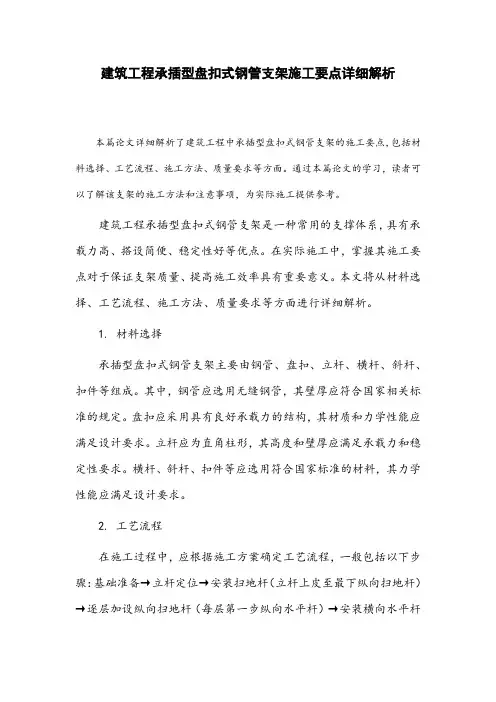

建筑工程承插型盘扣式钢管支架施工要点详细解析本篇论文详细解析了建筑工程中承插型盘扣式钢管支架的施工要点，包括材料选择、工艺流程、施工方法、质量要求等方面。

通过本篇论文的学习，读者可以了解该支架的施工方法和注意事项，为实际施工提供参考。

建筑工程承插型盘扣式钢管支架是一种常用的支撑体系，具有承载力高、搭设简便、稳定性好等优点。

在实际施工中，掌握其施工要点对于保证支架质量、提高施工效率具有重要意义。

本文将从材料选择、工艺流程、施工方法、质量要求等方面进行详细解析。

1. 材料选择承插型盘扣式钢管支架主要由钢管、盘扣、立杆、横杆、斜杆、扣件等组成。

其中，钢管应选用无缝钢管，其壁厚应符合国家相关标准的规定。

盘扣应采用具有良好承载力的结构，其材质和力学性能应满足设计要求。

立杆应为直角柱形，其高度和壁厚应满足承载力和稳定性要求。

横杆、斜杆、扣件等应选用符合国家标准的材料，其力学性能应满足设计要求。

2. 工艺流程在施工过程中，应根据施工方案确定工艺流程，一般包括以下步骤：基础准备→立杆定位→安装扫地杆（立杆上皮至最下纵向扫地杆）→逐层加设纵向扫地杆（每层第一步纵向水平杆）→安装横向水平杆（立杆内侧）→安装斜拉杆（梯形布置）→剪刀撑（十字交叉）→连墙件→屋面层斜拉杆→铺脚手板→扎防护栏→张挂安全网。

3. 施工方法在立杆定位后，应按照工艺流程逐层加设纵向扫地杆和横向水平杆，然后安装斜拉杆和剪刀撑等组件。

在安装连墙件时，应采用合适的连接方式将其与钢管支架连接，以保证支架的整体稳定性。

在铺脚手板和扎防护栏前，应先张挂安全网，以确保施工安全。

4. 质量要求承插型盘扣式钢管支架的质量要求主要包括以下几个方面：首先，支架的构造应符合国家相关标准的规定，确保支架的承载力和稳定性；其次，支架的安装应按照施工方案进行，不得随意更改；第三，支架的组件应选用符合国家标准的材料，确保支架的力学性能；第四，支架的安装完成后，应进行质量检查和验收，确保支架的质量符合国家相关标准的规定；最后，在施工过程中，应加强质量管理，及时发现和处理问题，确保支架的质量和安全。

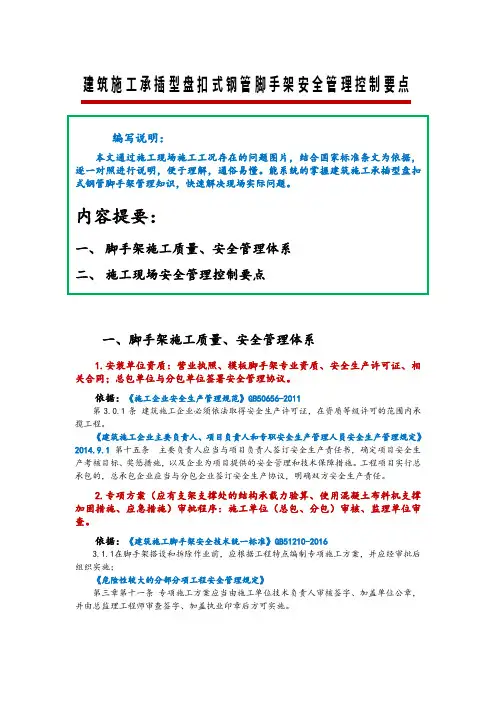

建筑施工承插型盘扣式钢管脚手架安全管理控制要点编写说明：本文通过施工现场施工工况存在的问题图片，结合国家标准条文为依据，逐一对照进行说明，便于理解，通俗易懂。

能系统的掌握建筑施工承插型盘扣式钢管脚手架管理知识，快速解决现场实际问题。

内容提要：一、脚手架施工质量、安全管理体系二、施工现场安全管理控制要点一、脚手架施工质量、安全管理体系1.安装单位资质：营业执照、模板脚手架专业资质、安全生产许可证、相关合同；总包单位与分包单位签署安全管理协议。

依据：《施工企业安全生产管理规范》GB50656-2011第3.0.1条建筑施工企业必须依法取得安全生产许可证，在资质等级许可的范围内承揽工程。

《建筑施工企业主要负责人、项目负责人和专职安全生产管理人员安全生产管理规定》2014.9.1第十五条主要负责人应当与项目负责人签订安全生产责任书，确定项目安全生产考核目标、奖惩措施，以及企业为项目提供的安全管理和技术保障措施。

工程项目实行总承包的，总承包企业应当与分包企业签订安全生产协议，明确双方安全生产责任。

2.专项方案（应有支架支撑处的结构承载力验算、使用混凝土布料机支撑加固措施、应急措施）审批程序：施工单位（总包、分包）审核、监理单位审查。

依据：《建筑施工脚手架安全技术统一标准》GB51210-20163.1.1在脚手架搭设和拆除作业前，应根据工程特点编制专项施工方案，并应经审批后组织实施；《危险性较大的分部分项工程安全管理规定》第三章第十一条专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。

《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/231-20217.1.1 脚手架施工前应根据施工现场情况、地基承载力、搭设高度编制专项施工方案，并应经审核批准后实施。

3.超过一定规模的危险性较大的分部分项工程专项方案应有：专家认证报告、专家认证会议签到表、专家认证意见、修改后报审记录。

建设工程承插型盘扣式钢管脚手架施工标准建设工程承插型盘扣式钢管脚手架施工标准随着建筑业的快速发展，建设工程的施工标准也变得愈发重要。

特别是对于承插型盘扣式钢管脚手架这类在施工中起关键作用的工程设施，施工标准更是至关重要。

在本文中，将深入探讨建设工程中承插型盘扣式钢管脚手架的施工标准，希望能够对读者有所帮助。

1. 承插型盘扣式钢管脚手架的定义承插型盘扣式钢管脚手架是一种常用的脚手架结构，其特点是连接牢固、构件多样、安全稳定。

在搭建脚手架时，需要严格按照相关标准进行操作，确保施工质量和安全。

2. 施工前的准备工作在进行承插型盘扣式钢管脚手架的施工前，必须对施工现场进行详细的勘察和测量，确保脚手架的搭建符合实际情况。

还需要根据脚手架的使用要求和承载力计算，确定脚手架的具体规格和搭建方案。

3. 脚手架搭建的基本要求在进行脚手架搭建时，需要严格按照相关的施工标准进行操作。

要选择符合标准要求的承插型盘扣式钢管脚手架构件，并确保构件的连接牢固可靠。

要根据设计要求和搭建方案，合理安排施工人员，严格控制搭建过程中的质量和安全。

4. 施工中的质量控制在脚手架搭建过程中，需要进行严格的质量控制。

包括构件的选用、连接点的稳固性、脚手架的整体稳定性等方面都需要进行全面的检查和测试，确保脚手架的质量达到标准要求。

5. 安全施工的重要性承插型盘扣式钢管脚手架作为施工中的重要设施，其安全性尤为重要。

在搭建和使用过程中，必须严格遵守相关安全规定，确保脚手架的安全稳定。

施工现场的安全管理也是至关重要的一环，只有全面加强安全意识，才能有效预防施工事故的发生。

6. 个人观点与理解对于承插型盘扣式钢管脚手架的施工标准，我认为在注重质量的更要注重安全。

只有在质量和安全两方面都得到有效控制和保障，才能够确保施工的顺利进行和工程的完美落成。

总结与回顾建设工程中的承插型盘扣式钢管脚手架施工标准，需要从施工前的准备工作、脚手架搭建的基本要求、施工中的质量控制、安全施工的重要性等方面进行全面评估。

承插型盘扣式钢管支架施工方案一、项目背景承插型盘扣式钢管支架是一种常用的钢管支撑结构，广泛应用于大型工业厂房、桥梁、高层建筑及地铁等工程的施工中，用于提供临时的承载和支撑功能。

本施工方案将详细介绍承插型盘扣式钢管支架在施工中的步骤和注意事项。

二、施工准备1.确定施工方案：结合工程要求和实际情况，确定承插型盘扣式钢管支架的设计方案，并编制详细的施工图纸。

2.采购材料：根据设计要求和施工图纸，采购符合标准的钢管、承插件、托座等材料。

3.准备设备：准备必要的施工设备，包括起重机械、电焊机、铣床等。

三、施工步骤1.图纸校核：施工前应将施工图纸与设计图纸进行校核，确保设计与施工的一致性。

2.标定基准线：根据设计要求，采用水平仪等工具，在施工区域确定基准线，为后续钢管的安装提供参考。

3.安装支架底座：根据设计要求，选择合适的底座类型，如抗滑托座或定位托座。

将座台焊接或调整到水平面上，并根据图纸要求进行固定。

4.搭设钢管支架：安装底座后，根据图纸的指示，将钢管依次插入承插式接头中，直到完全插入。

然后将钢管依次连接起来，直至搭设完整的支架结构。

5.调整与固定：在钢管安装完成后，使用水平仪或测量工具检查支架的水平度和垂直度。

如有不符合标准的情况，及时调整支架，确保达到设计要求。

调整完成后，使用螺栓或焊接等方式将支架稳定固定。

6.安装配套设施：根据工程要求，安装配套的脚手架、挡板、安全网等设施，确保施工过程的安全性。

7.完成验收：在施工完成后，进行质量验收，并编制详细的施工记录。

如发现问题或不符合要求的地方，及时进行整改。

四、施工注意事项1.安全第一：在施工过程中，严格遵守安全操作规程，使用合格的施工设备和个人防护用品。

严禁在高处行走或操作时不使用防滑鞋或安全带。

2.施工质量：各部位的连接要牢固可靠，不得存在掉落、松动等现象。

支架的水平度和垂直度要达到设计要求。

3.施工组织：根据施工图纸和现场情况，合理安排施工顺序和施工方法，确保施工效率和质量。

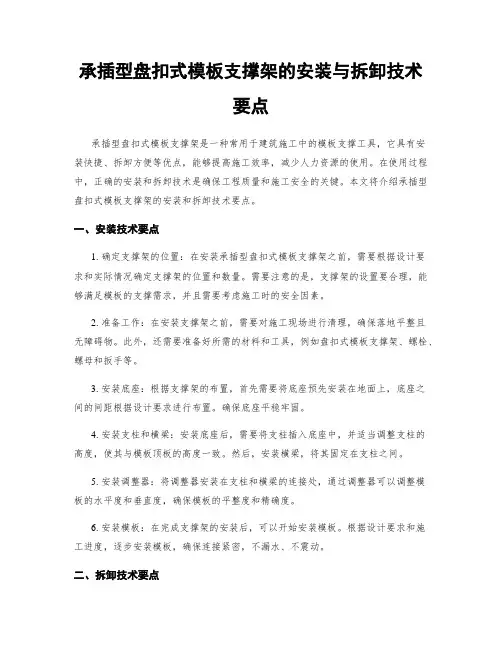

承插型盘扣式模板支撑架的安装与拆卸技术要点承插型盘扣式模板支撑架是一种常用于建筑施工中的模板支撑工具，它具有安装快捷、拆卸方便等优点，能够提高施工效率，减少人力资源的使用。

在使用过程中，正确的安装和拆卸技术是确保工程质量和施工安全的关键。

本文将介绍承插型盘扣式模板支撑架的安装和拆卸技术要点。

一、安装技术要点1. 确定支撑架的位置：在安装承插型盘扣式模板支撑架之前，需要根据设计要求和实际情况确定支撑架的位置和数量。

需要注意的是，支撑架的设置要合理，能够满足模板的支撑需求，并且需要考虑施工时的安全因素。

2. 准备工作：在安装支撑架之前，需要对施工现场进行清理，确保落地平整且无障碍物。

此外，还需要准备好所需的材料和工具，例如盘扣式模板支撑架、螺栓、螺母和扳手等。

3. 安装底座：根据支撑架的布置，首先需要将底座预先安装在地面上，底座之间的间距根据设计要求进行布置。

确保底座平稳牢固。

4. 安装支柱和横梁：安装底座后，需要将支柱插入底座中，并适当调整支柱的高度，使其与模板顶板的高度一致。

然后，安装横梁，将其固定在支柱之间。

5. 安装调整器：将调整器安装在支柱和横梁的连接处，通过调整器可以调整模板的水平度和垂直度，确保模板的平整度和精确度。

6. 安装模板：在完成支撑架的安装后，可以开始安装模板。

根据设计要求和施工进度，逐步安装模板，确保连接紧密，不漏水、不震动。

二、拆卸技术要点1. 拆卸的顺序：在进行拆卸之前，需要根据施工进度和拆卸安全要求，确定拆卸的顺序。

一般情况下，先拆除顶部的横梁，然后依次拆卸支柱和底座。

2. 检查支撑架的稳定性：在拆卸之前，需要检查支撑架的稳定性和连接件的紧固情况。

如发现有松动或损坏的情况，需要及时修复或更换。

3. 拆卸操作：拆卸过程中，需要使用相应的工具，例如扳手等，逐步松开连接螺母和螺栓，将横梁、支柱和底座逐步拆除。

需要注意的是，拆卸时应从上到下进行，确保安全且不影响周围的结构。

4. 存储和维护：在拆卸完成后，需要将拆卸下来的承插型盘扣式模板支撑架进行存放和维护。

承插型盘扣式钢管支架法现浇箱梁施工技术总结承插型盘扣式钢管支架是一种常用于现浇箱梁施工的支架系统，它具有结构简单、安装快捷、施工效率高等特点，被广泛应用于工程建设中。

本文将对承插型盘扣式钢管支架法现浇箱梁施工技术进行总结，以期为相关工程技术人员提供参考。

一、承插型盘扣式钢管支架的特点1. 结构简单：承插型盘扣式钢管支架主要由钢管、承插型盘扣、立柱、横担、托板等部件组成，结构简单，便于安装和拆卸。

2. 安装快捷：承插型盘扣式钢管支架采用插接式连接，安装时只需将承插型盘扣与钢管插接在一起，不用焊接和螺栓连接，安装速度快，可大大提高施工效率。

3. 负荷大：承插型盘扣式钢管支架采用高强度钢管制作，能够承受较大的荷载，可满足箱梁现浇施工的需要。

4. 灵活调整：承插型盘扣式钢管支架的立柱和横担长度可根据实际施工需要进行调整，适用于各种不同尺寸的箱梁现浇施工。

5. 安全可靠：承插型盘扣式钢管支架连接紧固可靠，具有良好的承载性能和稳定性，施工安全可靠。

1. 施工前准备工作（1）设计方案：根据箱梁结构参数和施工工艺，制定合理的支架搭设方案和施工程序。

（2）材料准备：按照设计方案采购承插型盘扣式钢管支架所需的钢管、承插型盘扣、立柱、横担等构件，并进行检验和验收。

（3）人员培训：培训施工人员熟悉承插型盘扣式钢管支架的安装方法和注意事项，确保施工质量和安全。

2. 支架搭设（1）确定箱梁位置：根据设计要求和现场情况确定箱梁的位置和尺寸，进行标高和框架的定位。

（2）立柱安装：根据设计要求，在箱梁两侧搭设好立柱，立柱之间的距离根据箱梁的实际尺寸进行调整，并且加强立柱与地面的连接。

（3）横担安装：将横担安装在立柱上，并根据箱梁的实际尺寸进行调整，横担的安装要平整、水平、坚固。

（4）安装托板：将托板横向、纵向在横担上进行固定，以支承模板支撑。

3. 箱梁现浇施工（1）浇筑模板：在托板上铺设好模板，确保模板的平整度和尺寸精度，进行固定和支撑。

建设工程承插型盘抠式钢管脚手架施工标准1. 背景介绍建设工程承插型盘抠式钢管脚手架，作为支撑和临时作业评台，是建筑施工中常用的一种临时性结构。

它的安全施工标准对于保障施工人员的安全和施工质量至关重要。

2. 施工标准的重要性在建筑工程中，脚手架的搭建和使用是一项至关重要的工作。

而施工标准则是保障脚手架安全的关键。

制定和遵守施工标准对于预防事故、保障工程质量、提高工作效率都有着重要的意义。

3. 承插型盘抠式钢管脚手架施工标准内容（1）基本要求：包括脚手架的材料、强度等基本要求。

（2）搭建程序：脚手架的搭建程序应符合相关规范，包括吊装、组装等步骤。

（3）检查和验收：在搭建完成后，应进行相关的检查和验收工作，以确保脚手架的安全性能。

（4）使用限制：对脚手架的使用范围和限制进行明确规定。

（5）拆除程序：脚手架在使用完毕后，应按照规定程序进行拆除。

4. 个人观点和理解作为脚手架的施工标准，承插型盘抠式钢管脚手架施工标准应该不仅仅关注脚手架本身的安全性能，还应该考虑施工人员实际操作中的方便性和实用性。

在制定施工标准时，应综合考虑脚手架的材料、结构、搭建方式以及实际使用情况，以便在确保安全的前提下，最大限度地提高施工效率和质量。

5. 总结和回顾建设工程承插型盘抠式钢管脚手架施工标准是建筑工程中至关重要的一环，其内容涉及脚手架的材料、搭建程序、使用限制等方面。

在制定和执行施工标准时，要综合考虑安全性、实用性和效率性，在不断实践中不断完善，以保障建筑施工的顺利进行。

以上是我对建设工程承插型盘抠式钢管脚手架施工标准的个人观点和理解，希望对你有所帮助。

建设工程承插型盘抠式钢管脚手架施工标准涉及到诸多方面，如材料、搭建程序、检查验收、使用限制和拆除程序等。

在实际施工中，施工单位必须严格按照标准操作，确保脚手架的安全稳定，从而保障施工人员的安全和工程质量。

下面将对各个方面进行更加详细的讨论和阐述。

基本要求是建设工程承插型盘抠式钢管脚手架施工标准的基础。

1、承插型盘扣架简介承插型盘扣架材质为镀锌钢管，立杆规格一般为A48×3.25 mm，比市面上常规钢管壁厚要厚，目前所用钢管扣件支撑架钢管的壁厚一般为2.75 mm，由于多次周转使用和生锈等原因，实际壁厚还要薄，盘扣架的稳定性更好。

盘扣架立杆间的连接采用连接套管，立杆（图1）与水平杆（图2）采用连接盘进行连接，剪刀撑也采用连接盘连接，水平杆、斜杆（图3）都带有插销与连接盘扣紧。

立杆上下均采用可调U托，立杆盘扣节点间距为0.5 m模数设置，步距一般为1.5 m，横杆长度为0.3 m模数，立杆纵横向间距一般为0.9 m,1.2 m。

盘扣连接比扣件连接更牢靠，同时施工方便，立杆纵横向间距、步距精准，基本无误差，盘扣架整体稳定性更好。

图1 立杆连接图2 水平杆连接图3 斜杆连接2、模板支撑盘扣架方案设计模板支撑架最主要的设计是立杆纵横向间距的确定，首先根据板厚初步确定间距，通常板厚120 mm间距1 200 mm即可满足要求。

但实际图纸往往不能全部按固定间距进行设置，有后浇带的一般从后浇带往两侧进行排布，没有后浇带的从一侧往另一侧依次进行排布。

后浇带的模板支撑架单独设计要和整体支撑架分开。

排布时考虑到梁侧立杆的位置，可能导致立杆间距偏大，此时可考虑在跨内增加一根立杆，立杆与水平杆用扣件连接。

立杆尽量采用盘扣立杆，如盘扣连接盘和水平杆相碰时可采用常规钢管。

梁底支撑尽量采用盘扣立杆，如现场不好操作也可采用常规钢管。

盘扣支撑架步距一般为1 500 mm，像住宅楼层高较低的可以采用整根立杆，厂房等层高较高的工业建筑，一般采用1.5 m, 2.5 m立杆交错设置。

有高低差的部位可采用可调托座进行调整。

搭设高度超过8 m的支撑架，需满打竖向剪刀撑，同时还需设置水平剪刀撑，搭设高度不超过8 m的支撑架底层、顶层、架体四周、主梁位置应设置竖向剪刀撑，同时每隔5跨设置一道竖向剪刀撑。

在计算时设置的参数和材料要与现场保持一致，如平面图中梁为偏心受力，计算书应保持一致，梁底支撑是常规钢管还是盘扣钢管，梁底、板底主次楞是木方还是方管等。

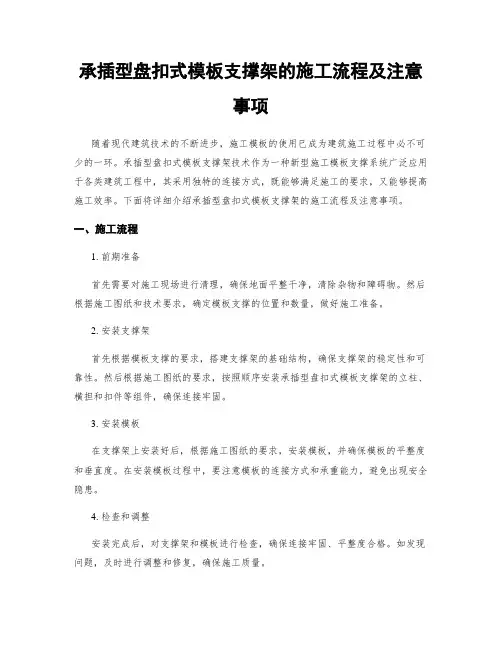

承插型盘扣式模板支撑架的施工流程及注意事项随着现代建筑技术的不断进步，施工模板的使用已成为建筑施工过程中必不可少的一环。

承插型盘扣式模板支撑架技术作为一种新型施工模板支撑系统广泛应用于各类建筑工程中，其采用独特的连接方式，既能够满足施工的要求，又能够提高施工效率。

下面将详细介绍承插型盘扣式模板支撑架的施工流程及注意事项。

一、施工流程1. 前期准备首先需要对施工现场进行清理，确保地面平整干净，清除杂物和障碍物。

然后根据施工图纸和技术要求，确定模板支撑的位置和数量，做好施工准备。

2. 安装支撑架首先根据模板支撑的要求，搭建支撑架的基础结构，确保支撑架的稳定性和可靠性。

然后根据施工图纸的要求，按照顺序安装承插型盘扣式模板支撑架的立柱、横担和扣件等组件，确保连接牢固。

3. 安装模板在支撑架上安装好后，根据施工图纸的要求，安装模板，并确保模板的平整度和垂直度。

在安装模板过程中，要注意模板的连接方式和承重能力，避免出现安全隐患。

4. 检查和调整安装完成后，对支撑架和模板进行检查，确保连接牢固、平整度合格。

如发现问题，及时进行调整和修复，确保施工质量。

5. 拆除支撑架在模板拆除前，需要先拆除支撑架。

拆除支撑架时，要按照安全操作规程进行，确保人员安全。

拆除支撑架后，再进行模板的拆除工作。

二、注意事项1. 施工现场安全在施工过程中，要严格遵守施工安全规范，设置警示标志，确保工人的人身安全。

同时要做好施工现场的防火、防雨等工作，保证施工条件的良好。

2. 合理安排施工进度在安装模板前，要充分了解施工进度和施工工序，合理安排施工时间，确保施工的顺利进行。

同时要根据施工进度合理调配施工人员和材料，避免造成施工延误。

3. 模板和支撑架的质量要求在选择模板和支撑架时，要选用具有合格质量证明的产品，确保其质量可靠。

同时要定期对模板和支撑架进行检查和维护，避免出现质量问题。

4. 施工过程的严密性在安装支撑架和模板时，要保证连接的严密性和牢固性。
