地震勘探中的多分量数据处理方法研究一、前言地震勘探技术在油气勘探领域中扮演着重要的角色，而多分量数据处理方法在地震勘探中也显得尤为重要。
本文将介绍多分量数据处理方法的基本原理和应用，以及目前研究取得的成果。
二、地震勘探中的多分量数据地震勘探中所采集的数据主要包括空气枪震源产生的横向波和纵向波，以及地层反射波。
这些数据都经过处理后，成为“常规地震反射剖面数据”，其他的数据形式就是多分量数据。
在常规地震数据中处理时，往往会忽略横向波数据。
而在多分量数据中，横向波数据的处理和应用是非常重要的。
三、多分量数据处理方法多分量数据处理方法是指从多分量数据中提取横向波数据和其他有效地震信号的处理技术。
(一) 分量旋转在常规地震勘探中，采集的数据主要是横向波和纵向波两个分量。
而在多分量数据中，一般会采集到三个或更多个分量数据。
为了更好地处理这些数据，需要进行分量旋转。
分量旋转就是通过数学方法将多分量数据中的横向波分量旋转到纵向波分量方向上，使得处理时符合地震波传播的物理机理和数学规律，同时也减少了噪声干扰。
(二) 极化滤波极化滤波是用于分离横向波和纵向波数据的技术。
传统的带通滤波是无法同时滤除横向波和纵向波干扰的，而极化滤波则可以针对性地分离这两种波。
(三) 偏移校正在地震勘探中，地震波从震源处开始传播并进入地下，被地下介质反射和折射后再回到地面上。
这里会产生时间差异，使得多分量数据中的不同分量之间时间不一致。
为了处理这种差异，需要进行偏移校正操作。
偏移校正是指通过数学方法将多分量数据中的不同分量对齐，进而进行数据处理和分析。
偏移校正可以通过速度谱校正、反射时差校正等多种方法实现。
四、多分量数据的应用多分量数据处理方法的应用很广泛，包括油气勘探、地质灾害预防等领域。
下面以油气勘探为例，介绍多分量数据在油气勘探中的应用情况：(一) 海上油气勘探海上油气勘探中，地下结构复杂，表层水深较大，靠常规地震数据难以得到精确的地下结构图像。

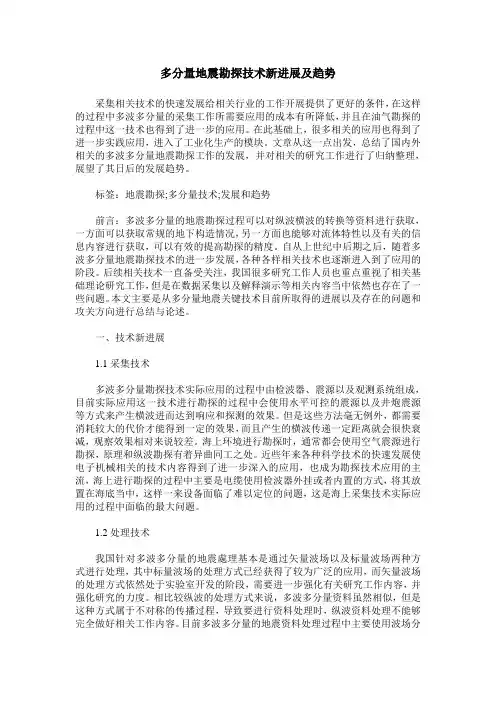

多分量地震勘探技术新进展及趋势采集相关技术的快速发展给相关行业的工作开展提供了更好的条件，在这样的过程中多波多分量的采集工作所需要应用的成本有所降低，并且在油气勘探的过程中这一技术也得到了进一步的应用。
在此基础上，很多相关的应用也得到了进一步实践应用，进入了工业化生产的模块。
文章从这一点出发，总结了国内外相关的多波多分量地震勘探工作的发展，并对相关的研究工作进行了归纳整理，展望了其日后的发展趋势。
标签：地震勘探;多分量技术;发展和趋势前言：多波多分量的地震勘探过程可以对纵波横波的转换等资料进行获取，一方面可以获取常规的地下构造情况，另一方面也能够对流体特性以及有关的信息内容进行获取，可以有效的提高勘探的精度。
自从上世纪中后期之后，随着多波多分量地震勘探技术的进一步发展，各种各样相关技术也逐渐进入到了应用的阶段。
后续相关技术一直备受关注，我国很多研究工作人员也重点重视了相关基础理论研究工作，但是在数据采集以及解释演示等相关内容当中依然也存在了一些问题。
本文主要是从多分量地震关键技术目前所取得的进展以及存在的问题和攻关方向进行总结与论述。
一、技术新进展1.1采集技术多波多分量勘探技术实际应用的过程中由检波器、震源以及观测系统组成，目前实际应用这一技术进行勘探的过程中会使用水平可控的震源以及井炮震源等方式来产生横波进而达到响应和探测的效果。
但是这些方法毫无例外，都需要消耗较大的代价才能得到一定的效果，而且产生的横波传递一定距离就会很快衰减，观察效果相对来说较差。
海上环境进行勘探时，通常都会使用空气震源进行勘探，原理和纵波勘探有着异曲同工之处。
近些年来各种科学技术的快速发展使电子机械相关的技术内容得到了进一步深入的应用，也成为勘探技术应用的主流，海上进行勘探的过程中主要是电缆使用检波器外挂或者内置的方式，将其放置在海底当中，这样一来设备面临了难以定位的问题，这是海上采集技术实际应用的过程中面临的最大问题。
地震勘探的原理及应用1. 地震勘探的原理地震勘探是一种利用地震波在地下传播的特性来获取地下结构信息的方法。
地震勘探的原理基于以下两个基本假设：1. 地震波在不同介质中传播速度不同地震波在地下介质中传播时，会遇到不同密度、不同速度的介质。
根据介质的物理性质不同，地震波在不同介质中传播时会有相应的速度变化。
这种速度变化导致地震波在地下的传播路径发生偏折、折射和反射，从而提供了地下结构的信息。
2. 地震波与地下结构的相互作用导致地震波的衰减和改变地震波在地下传播时，会与地下结构发生相互作用。
地震波的能量在与地下结构相互作用时会发生衰减，即地震波的振幅逐渐减小。
同时，地震波也会因为地下结构的反射、折射等作用而发生衰减，波形也会发生改变。
通过地震波在地下的衰减和改变，可以推断地下结构的性质和分布。
2. 地震勘探的应用地震勘探在地质科学研究、地下工程勘察和矿产资源开发等领域具有广泛的应用。
2.1 地质科学研究地震勘探可以帮助地质学家研究地下岩石、沉积物的分布和结构。
通过分析地震波在地下的传播速度变化和波形改变，可以推断出地下的岩石类型、厚度、形态等信息。
地震勘探可以帮助地质学家了解地壳运动、地震活动和地下断裂带等地质现象，进而预测地震风险和地质灾害。
2.2 地下工程勘察地震勘探在地下工程勘察中起着重要的作用。
在建设大型工程项目（如大坝、地铁、隧道等）前，需要了解地下的地质条件和结构，以便选择合适的工程设计方案。
地震勘探可以提供地下土层、岩石、裂隙等的信息，帮助工程师在进行工程勘察和设计时避免地质灾害风险，减少工程风险并提高工程质量。
2.3 矿产资源开发地震勘探可以在矿产资源勘探中发挥重要的作用。
通过分析地震波在地下的传播速度和波形改变，可以判断地下是否存在矿产资源。
地震勘探可以帮助勘探人员找到矿脉、矿体等矿产资源的分布情况，并预测矿体的形态、规模和品位等信息。
这些信息对于矿产资源的开发和利用具有重要的指导意义。

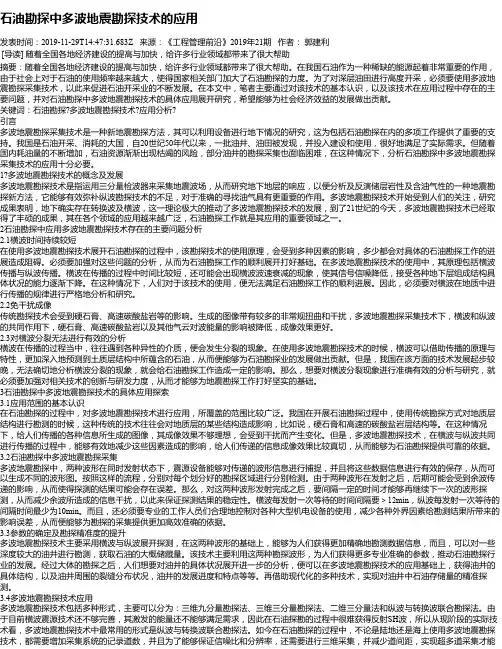

石油勘探中多波地震勘探技术的应用发表时间：2019-11-29T14:47:31.683Z 来源：《工程管理前沿》2019年21期作者：郭建利[导读] 随着全国各地经济建设的提高与加快，给许多行业领域都带来了很大帮助摘要：随着全国各地经济建设的提高与加快，给许多行业领域都带来了很大帮助。
在我国石油作为一种稀缺的能源起着非常重要的作用，由于社会上对于石油的使用频率越来越大，使得国家相关部门加大了石油勘探的力度。
为了对深层油田进行高度开采，必须要使用多波地震勘探采集技术，以此来促进石油开采业的不断发展。
在本文中，笔者主要通过对该技术的基本认识，以及该技术在应用过程中存在的主要问题，并对石油勘探中多波地震勘探技术的具体应用展开研究，希望能够为社会经济效益的发展做出贡献。
关键词：石油勘探?多波地震勘探技术?应用分析?引言多波地震勘探采集技术是一种新地震勘探方法，其可以利用设备进行地下情况的研究，这为包括石油勘探在内的多项工作提供了重要的支持。
我国是石油开采、消耗的大国，自20世纪50年代以来，一批油井、油田被发现，并投入建设和使用，很好地满足了实际需求。
但随着国内耗油量的不断增加，石油资源渐渐出现枯竭的风险，部分油井的勘探采集也面临困难，在这种情况下，分析石油勘探中多波地震勘探采集技术的应用十分必要。
1?多波地震勘探技术的概念及发展多波地震勘探技术是指运用三分量检波器来采集地震波场，从而研究地下地层的响应，以便分析及反演储层岩性及含油气性的一种地震勘探新方法，它能够有效弥补纵波勘探技术的不足，对于准确的寻找油气具有更重要的作用。
多波地震勘探技术开始受到人们的关注，研究成果表明，地下确实存在转换波及横波，这一理论极大的推动了多波地震勘探技术的发展，到了21世纪的今天，多波地震勘探技术已经取得了丰硕的成果，其在各个领域的应用越来越广泛，石油勘探工作就是其应用的重要领域之一。
2石油勘探中应用多波地震勘探技术存在的主要问题分析2.1横波时间持续较短在使用多波地震勘探技术展开石油勘探的过程中，该勘探技术的使用原理，会受到多种因素的影响，多少都会对具体的石油勘探工作的进展造成阻碍。

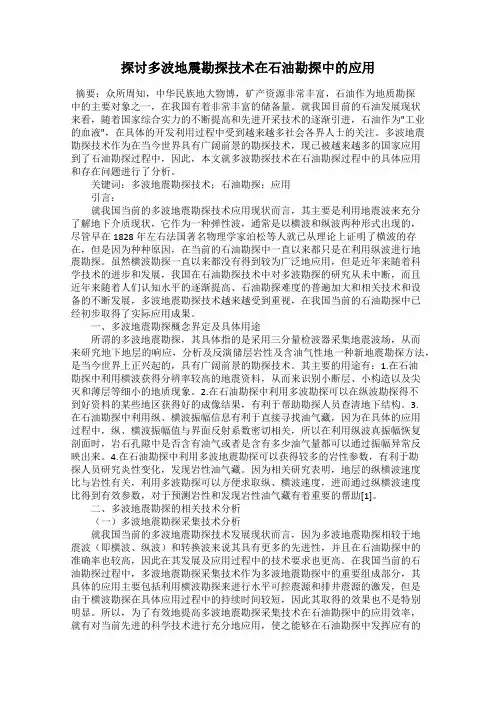

探讨多波地震勘探技术在石油勘探中的应用摘要：众所周知，中华民族地大物博，矿产资源非常丰富，石油作为地质勘探中的主要对象之一，在我国有着非常丰富的储备量。
就我国目前的石油发展现状来看，随着国家综合实力的不断提高和先进开采技术的逐渐引进，石油作为"工业的血液"，在具体的开发利用过程中受到越来越多社会各界人士的关注。
多波地震勘探技术作为在当今世界具有广阔前景的勘探技术，现已被越来越多的国家应用到了石油勘探过程中，因此，本文就多波勘探技术在石油勘探过程中的具体应用和存在问题进行了分析。
关键词：多波地震勘探技术；石油勘探；应用引言：就我国当前的多波地震勘探技术应用现状而言，其主要是利用地震波来充分了解地下介质现状，它作为一种弹性波，通常是以横波和纵波两种形式出现的，尽管早在1828年左右法国著名物理学家泊松等人就已从理论上证明了横波的存在，但是因为种种原因，在当前的石油勘探中一直以来都只是在利用纵波进行地震勘探。
虽然横波勘探一直以来都没有得到较为广泛地应用，但是近年来随着科学技术的进步和发展，我国在石油勘探技术中对多波勘探的研究从未中断，而且近年来随着人们认知水平的逐渐提高、石油勘探难度的普遍加大和相关技术和设备的不断发展，多波地震勘探技术越来越受到重视，在我国当前的石油勘探中已经初步取得了实际应用成果。
一、多波地震勘探概念界定及具体用途所谓的多波地震勘探，其具体指的是采用三分量检波器采集地震波场，从而来研究地下地层的响应，分析及反演储层岩性及含油气性地一种新地震勘探方法，是当今世界上正兴起的，具有广阔前景的勘探技术。
其主要的用途有：1.在石油勘探中利用横波获得分辨率较高的地震资料，从而来识别小断层、小构造以及尖灭和薄层等细小的地质现象。
2.在石油勘探中利用多波勘探可以在纵波勘探得不到好资料的某些地区获得好的成像结果，有利于帮助勘探人员查清地下结构。
3.在石油勘探中利用纵、横波振幅信息有利于直接寻找油气藏，因为在具体的应用过程中，纵、横波振幅值与界面反射系数密切相关，所以在利用纵波真振幅恢复剖面时，岩石孔隙中是否含有油气或者是含有多少油气量都可以通过振幅异常反映出来。
地震探测技术的原理与应用地震是一种无法预测和控制的自然灾害，但是通过地震探测技术可以有效地监测和提前预警地震。
地震探测技术广泛应用于地质勘探、矿产资源开发、地下工程建设等领域，本文将详细介绍地震探测技术的原理与应用。
一、地震探测技术的原理地震探测技术是利用地震波在地下的传播规律测定地下物质构造和介质性质的一种方法，其核心原理是地震波的传播和反射。
地震波是由地震能量引起地质介质中弹性波的传播，包括纵波和横波。
当地震波经过地下物质层时，会发生反射、折射和透射等现象，通过对地震波的观测和分析，可以确定地下物质的位置、形态、物性等信息。
地震波的传播速度取决于岩石的弹性模量、密度和泊松比等物理特性，不同介质密度和速度的变化会导致地震波的反射和折射，这就是地震探测技术利用的物理原理。
地震探测技术一般分为爆炸地震勘探和地震震源勘探两种，前者是采用爆炸源产生的地震波，后者是利用人工震源产生地震波。
在地震勘探中，一般采用三角测量法、地震反射法、地震折射法、地震层析成像技术等方法进行勘测。
二、地震探测技术的应用1. 石油勘探地震探测技术在石油勘探中起到重要作用，通过对地震波在岩石中的传播和反射特性的观测和分析，可以研究出石油地质构造和储集层分布情况，为石油勘探提供了基础资料。
2. 矿产勘探地震探测技术也被广泛应用于矿产勘探中，可以通过地震波在地下物质中的特性，判断地下矿体的分布情况、形态、深度等信息。
通过地震探测技术的应用，在矿产勘探中发现了大量的矿体，提高了勘探的效率和精度。
3. 地下工程勘察地震探测技术在地下工程勘察中也有广泛的应用，可以通过地震波在地下介质中的传播特性，确定地下障碍物的位置、形状和范围，为工程施工提供了重要的依据。
4. 地震监测和预警地震探测技术在地震监测和预警中也有广泛的应用，可以通过地震波的观测和分析，判断地震的发生时间、地震震级等信息，提前预警，减少地震带来的伤害和损失。
总之，地震探测技术在地质勘探、矿产资源开发、地下工程建设等领域都有广泛的应用，是现代地质工程中不可或缺的技术手段。
地震勘探技术解析地震勘探技术是一种常用的地质勘探方法，通过测定地球中的地震波传播速度和反射特征，以获取地下构造和岩性信息。
该技术在能源勘探、地质灾害预测以及基础设施建设等领域具有广泛的应用。
本文将对地震勘探技术的原理、应用以及未来发展进行解析。
一、地震勘探技术原理地震勘探技术利用地震波在地下的传播和反射原理来获取地下构造信息。
当地面上的振动源产生地震波时，这些波将向地下传播，并与地下的不同介质相互作用。
当地震波遇到介质的边界或者地下构造的变化时，会发生反射、折射、散射等现象。
地震勘探技术通过记录、分析这些地震波的传播特征，可以揭示地下构造、岩性等信息。
地震勘探技术主要包括地震勘探测线布置、震源激发、地面观测以及数据处理等步骤。
在测线布置阶段，根据勘探目标和地质条件确定测线的位置和方位。
震源激发阶段，通过人工起爆、地震仪等方式产生地震波。
地面观测阶段，利用地震仪等设备记录地震波在地面的振动情况。
数据处理阶段，利用数学方法对采集到的数据进行分析、逆推，从而得到地质信息。
二、地震勘探技术应用1. 能源勘探地震勘探技术在石油、天然气等能源勘探中发挥着重要作用。
通过分析地震波的传播速度和反射特征，可以确定油气储层的位置、形状以及厚度等重要参数，为矿产资源勘探和开发提供了依据。
2. 地质灾害预测地震勘探技术也被广泛应用于地质灾害的预测和预警中。
通过监测地下地层的变化和应力分布，可以提前发现地质灾害的迹象，从而采取相应的措施保护人民生命财产安全。
3. 基础设施建设在基础设施建设中，地震勘探技术可以用于勘察地下地质条件，评估工程地质风险，并为隧道、主体结构等建设提供设计依据。
同时，地震勘探技术也可以用于地下水资源的勘探和评估。
三、地震勘探技术的发展趋势随着科技的不断进步，地震勘探技术也在不断演进和发展。
以下是地震勘探技术未来的发展趋势：1. 高分辨率成像未来地震勘探技术将朝着高分辨率成像方向发展，通过提高地震仪的灵敏度和观测密度，实现对地下结构更精确的成像。
浅析多分量地震勘探技术的原理与实际应用效果摘要：多分量地震勘探技术是利用地震波的多向性，即横波、纵波、转换波等的采集和分析，以此形成相应的线性图，并通过纵横波的联合反演来分析和判断地下地质结构特征和岩层特性的一种新兴的地震勘探方法，能够相应弥补纵波勘探的不足，是目前国内外地震勘探专家正在努力研究的一个方向。
关键词：多分量技术勘探原理实际应用前景展望
一、多分量地震勘探技术概述
40年前，地球物理学家开始对多波地震勘探进行研究，特别是在学者证实了裂隙诱导各向异性的特征和横波分裂的存在后，地震波的各向异性就成为了学术界研究的方向和热点，同国外相比我国的地震各向异性的研究起步较晚，在进入到改革开放后才逐步发展起来。
具体到多分量地震勘探技术来讲，近10多年来，主要集中在以下领域的研究拓展：
1、多分量地震勘探原理
多分量地震波的勘探原理是利用地震产生的横纵波对勘测的区域进行回波信息采集。
大量的多波技术研究仍然是针对转换波采集，激发采用常规纵波震源，接收采用多分量数字检波器，以获得纵(p)波和转换(p-s)波。
地震波在岩层中以球面形式传播，当遇到岩层物性界面的时候就会一部分反射，一部分发生折射进入前方的介质。
反射和折射回来的信号被高灵敏度的多分量数字检波器采集并传送至中央处理器，此时就可以根据地震波在不同介质中的传播
特性差异来进行分析，并利用综合解释系统来反演地下地质结构。
针对煤田勘探来讲，由横波速度比纵波速度慢可看出，对于厚度较小的同一岩层，横波从某一岩层顶传播到其岩层底所需的时间比纵波长。
由于煤层厚度一般不大，因此，根据横波来分辨煤层的能力要比纵波强。
理论与试验表明，综合应用纵波和横波资料可获得更准确的反映构造和岩性的参数，
2、多分量的数据采集
多波多分量地震研究首先要解决的是信息采集技术，其采集的重点是对转换波测量。
目前，在三分量野外数据采集设备的研究和发展方面，已经取得了突破，多道遥测数字地震仪和多分量数字检波器相继问世。
为了解决陆上静态校正问题，研究出多波微测井等技术。
3d/3c地震观测普遍采用的是宽带方位块状检测系统，如今已经出现了针对转换波勘探的商业用软件。
此外，针对海洋地震的三维四分量海底电缆也已经得到了广泛的应用。
3、多分量的数据处理
采集完成后就需要对多分量数据进行处理，通常资料处理包括了：整个波场的处理，如对波场进行分离；p波的时间、深度域的分析处理；p-sv波的时间、深度域的分析处理。
转换波处理与p波处理十分相似，但也存在着不同，因为转换波的射线路径是不对称分布的，所以不能用p波处理技术完全分析。
另外，横波的静校正量要大于纵波，这就会对vp/vs和近地表方位的各向异性分析产生影响；因为波场存在耦合，所以不能对横纵波进行绝对的分离，从
而影响处理的效果。
二、多分量地震勘测技术的应用实验
以某地区的多分量二维地震勘查区为例。
1、数据的采集
为了勘测该区域的地质构造及煤层赋存情况，对该区域进行了常规二维地震勘探后又在预选区域进行了多分量地震数据采集技术应用实验。
区域内的地表主要为田地、林地；激发岩层性质为黄沙、黄胶泥、泥灰砂等。
按照多分量地震勘探的方法和技术要求进行多条二维地震测线数据采集。
在实验开始前首先进行了施工方案的前期论证，根据实验区域的纵波资料和测井资料设计地质模型，进行多分量地震数据的正演工作，然后根据纵波、转换波产生机理差异，进行纵波和横波联合观测系统的设计。
在参考目的层深度的前提下，利用理论计算形成纵横波的反射系数与排列长度的曲线关系，从而设计出相应的最大排列长度。
根据不同层面上确定的最佳数据接收窗口，可以知道纵波炮检范围在0-3000m，转换波炮检的距离为400-4500m，在此基础上设计了若干观测系统和施工参数，并进行了现场试验，以此甄选出最佳的观测系统。
如图1所示，其中一条d01测线接收的三分量地震记录。
从能量分析上看，z分量所形成的能量最强，x分量次之，y分量能量为最小。
从x分量上看，标示出的t06、t1、t2、t4层转换波最为明显，资料的质量也较高。
图1：d01测线三分量地震原始记录
2、多分量地震勘探生成的资料的处理和解释思路
对多分量地震资料的处理和解释的基本流程：1）制作合成的地震波资料记录，因为纵波在垂直方向射入不能产生转换波，所以主要根据横波测井资料制作不同的炮检距的记录，然后进行动态校对处理，最后利用叠加得到转换波的合成资料。
处理情况如图2。
图2：转换波地震记录
2）波形识别与层位的对比，在合成地震记录的标定基础上，确定纵波和转换波所控制的层位。
和常规的纵波地震资料相比，多分量地震资料首先应当对波形进行识别然后再对多波层位进行标定。
主要采用的技术措施就是利用多波的极化特征、速度传播规律、频谱特性、振幅差异、炮检距离等相关特性对采集到的波形进行识别和分析。
层位对比是纵横波资料联合解释及对岩层性质参数提取的关键问题。
3）对时间进行压缩，根据控制层位置将转换波压缩到与纵波相一致的时间尺度，通过压缩时间的对比，可以获得相应的纵波和横波之间明显的对应关系。
4）对所属的剖面属性进行计算，即对纵波、横波振幅比剖面或者泊松比等属性剖面进行计算。
从图3中可以看出d01测线部分多分量时深剖面图。
图3：经时间压缩后的d01测线多分量剖面
从剖面上看，转换波剖面与纵波剖面相比，所反映的地下地质
结构变化不大，但转换波剖面对目的层中的岩溶管道裂隙及一些微小构造异常等反应的较清楚。
根据纵波速度与岩层构造中的孔隙度、孔隙中的流体性质有关，纵波在含气、流体层中传播，速度有所降低，导致成像不好，能量减弱，而横波在通过含气、流体层时，速度基本不受影响，因而转换波能量基本保持不变。
通过纵横波剖面相互对比，并参考已知地层资料揭示的内容，证实在该段目的层中存在着裂隙发育和微小断层。
三、与单一纵波地震勘探相比多分量地震勘探应用中的优势和难点
多分量地震数据的采集和分析都是为了更好的对数据进行利用，以此达到准确勘测的目的，在解译和利用方面除了常规的层位解译外，主要的资料应用优势还包括以下几点：1）转换波对成像的质量起到了优化作用，转换波在穿过储气层、盐丘等介质时，成像有特有的优势效果。
横波基本不会受到充气沉积岩的散射和衰减的干扰；2）用纵横波的振幅差异分析岩层的类型和含油气情况；3）流体描述，因为横波不受孔隙中流体性质的影响，可以识别孔隙中是否含有流体；4）采用横波分裂进行裂缝和各向异性的分析，当横波通过各向异性介质的时候，会出现分裂，形成快横波和慢横波，其偏振性、时差以及振幅差异等有益于对裂隙进行定性和定量的分析和评估； 5）横波联合对地震数据资料进行反演，以此消除单一波形对地震反演的欠缺，即利用横波信息在一定的程度上缓解只用纵波推演的多解性。
除了上述的应用优势以外，目前来说，多波地震勘探也存在着不少难题：(1)相位对比比较困难；(2)层位追踪对比存在误差；(3)“同分辨率滤波”法很难将纵、横波剖面中的相位完全对应。
此外，多波地震勘探本身还存在着许多技术难点，如横波剖面的信噪比较低，处理时存在横波的静校正、共转换点的确定、vvo以及纵、横波分离等尚待研究解决的问题。
四、结论和应用前景展望
多波地震勘探解决了很多常规单一纵波勘探难于解决的地质问题，在小断层识别、储气下地层解释、纵横波剖面联合解释油气层方面和某些薄煤层地区有着自己独特的优势，而且在实际应用中，对比证明其对泥岩、砾岩、砂岩等都有较好的辨识能力，完全可以为勘探结论提供必要的参考。
特别是近10年来，随着多分量地震勘探技术在理论和仪器上的发展，多波勘探方法正在成为一种新兴的、具有广阔应用前景的勘探技术。
在煤田勘探中引入多波地震勘探，将会实现从找构造为主，发展为地层地震和岩性地震，达到构造精细勘探和岩性预测，解决煤矿综合机械化开采所要求查明的地质问题，开辟地震勘探在煤层气、勘探、煤炭地下气化和矿井岩溶水防治等应用的新领域。
参考文献：
[1]胡朝勇,朱明,修中标.多波多分量地震勘探的现状与发展趋势[j].科技信息,2009,(26).
[2]季玉新,魏修成,陈天胜.关于多波多分量地震资料极性问题
的讨论[j].石油物探,2010,(01).
[3]刘军迎,雍学善,高建虎,杨午阳.多波多分量地震波场数值模拟及分析[j].石油物探,2007,(05).
[4]梁庆华,宋劲.矿井多波多分量地震勘探超前探测原理与实验研究[j].中南大学学报(自然科学版),2009,(05).
[5]彭才,朱仕军,黄东山,谢芳,夏陵,何建秋.多波多分量直接油气检测方法研究[j].西南石油学院学报,2006,(03).。
