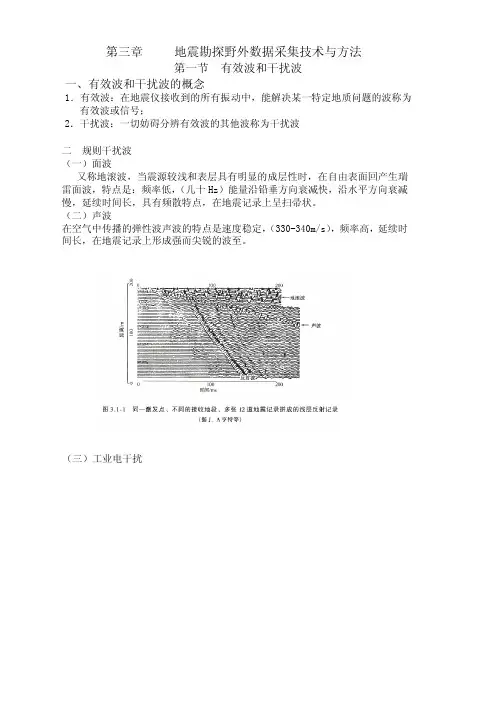

第三章 地震勘探野外数据采集技术与方法第一节 有效波和干扰波 一、有效波和干扰波的概念 1．有效波：在地震仪接收到的所有振动中，能解决某一特定地质问题的波称为有效波或信号；2．干扰波：一切妨碍分辨有效波的其他波称为干扰波二 规则干扰波（一）面波又称地滚波，当震源较浅和表层具有明显的成层性时，在自由表面回产生瑞雷面波，特点是：频率低，（几十Hz）能量沿铅垂方向衰减快，沿水平方向衰减慢，延续时间长，具有频散特点，在地震记录上呈扫帚状。
（二）声波在空气中传播的弹性波声波的特点是速度稳定，（330-340m/s），频率高，延续时间长，在地震记录上形成强而尖锐的波至。
（三）工业电干扰当地震测线通过高压输电线时，地震检波器电缆回感应出50Hz的电压，形成在整个地震记录上或部分地震记录上50Hz 正弦干扰波。
（四）虚反射虚反射是指从震源首先向上到达地面发生反射，然后向下传播，遇到弹性分界面反射回到地面的波，他伴随在一次反射之后，，又称伴随波。
使一次波相位数目增多。
（五）多次反射波在地下存在强波阻抗界面时，会产生多次反射波。
特点：全程简单多次反射波与识别标志区分。
一次反射波相似。
可用t三 不规则干扰波（一）微震非震源激发的地面扰动统称为微震。
风吹、草动、海浪、交通车辆等。
特点：频带宽不能用频率滤波或视速度滤波压制，可用垂直叠加法压制（二）低频、高频背景在疏松地层中激发易形成低频背景，特点：低频不规则振动。
在坚硬的岩石中激发时，波传播到浅部不均匀体，产生散射和高频干扰背景。
第二节测线设计和观测系统一 测线设计（一）反射波法测线设计测线设计原则：1.最好为直线；2.主测线应与岩层或构造走向相垂直；3.尽可能与钻探线或其他物探测线相一致。
4．面积测量时应有联络测线，以检测不同测线上反射波的闭合情况。
（二）折射波法测线设计相遇观测法：双边放炮的观测方法。
1．相邻两道检波器间的距离叫道间距，一般为目的层深度的1/10。
很深时不按此比例。
