蒸汽流量测量的误差分析及改进措施
蒸汽是一种非常重要的能量，它往往用于轻型制造业和一些重要的现代工厂中。
蒸汽中碳氢燃料的利用非常重要，因此对蒸汽的正确测量是非常重要的。
然而，由于许多因素的影响，测量蒸汽流量可能会产生一定的误差，从而影响物质的正确流动。
本文将基于测量误差的原因分析和改进措施来研究蒸汽流量测量的误差。
蒸汽流量测量的误差可以归结为两种，即测量原理及其应用所引起的误差，以及设备厂家、安装人员及维护人员所引起的误差。
首先，由于许多测量技术都是基于假设条件，如流体的状态（恒定或非常定），温度，压力等，如果这些条件发生变化，则可能会对测量结果产生不利影响。
例如，在高温条件下，蒸汽的压力会变化，而蒸汽流量测量仪表往往是在固定压力条件下进行测量，因此可能会导致测量误差。
其次，设备厂家、安装人员及维护人员所做出的错误判断也可能会导致测量误差。
例如，设备厂家可能会在选择蒸汽流量测量仪表时出现错误，安装人员有可能会在安装过程中将仪表安装在不合适的位置，从而出现测量误差，而维护人员也有可能会忽略设备的定期检测。
为了有效地减少蒸汽流量测量的误差，可以采取一些改进措施。
首先，进行蒸汽流量测量的仪表的选型应当尽可能精准，为了确保正确的测量，应当选择具有良好性能的仪表，比如在实际使用中能够很好地适应不同工况和使用环境的仪表。
其次，安装仪表前应当合理计算，以根据实际工况选择比较合适的型号。
最后，应加强维护，定期检查仪表，并及时进行维修和更换零部件，以确保测量精度。
总之，蒸汽流量测量的误差分析是非常重要的，只有通过对测量误差的原因分析及其有效的改进措施，才能确保蒸汽流量测量的准确性，从而获得良好的流量控制效果。

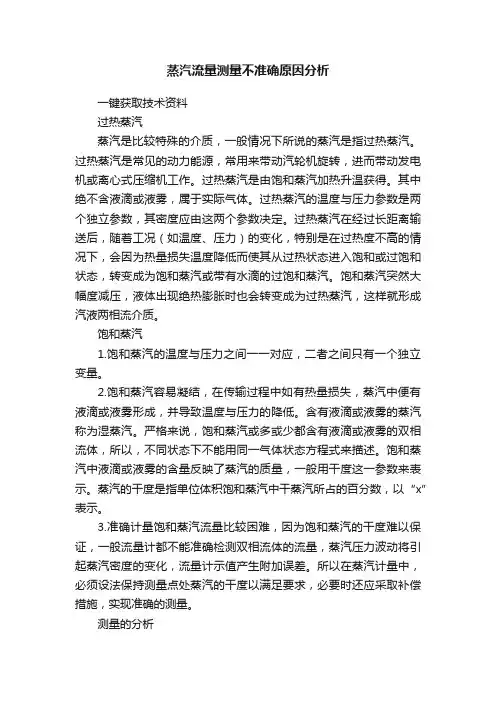

蒸汽流量测量不准确原因分析一键获取技术资料过热蒸汽蒸汽是比较特殊的介质，一般情况下所说的蒸汽是指过热蒸汽。
过热蒸汽是常见的动力能源，常用来带动汽轮机旋转，进而带动发电机或离心式压缩机工作。
过热蒸汽是由饱和蒸汽加热升温获得。
其中绝不含液滴或液雾，属于实际气体。
过热蒸汽的温度与压力参数是两个独立参数，其密度应由这两个参数决定。
过热蒸汽在经过长距离输送后，随着工况（如温度、压力）的变化，特别是在过热度不高的情况下，会因为热量损失温度降低而使其从过热状态进入饱和或过饱和状态，转变成为饱和蒸汽或带有水滴的过饱和蒸汽。
饱和蒸汽突然大幅度减压，液体出现绝热膨胀时也会转变成为过热蒸汽，这样就形成汽液两相流介质。
饱和蒸汽1.饱和蒸汽的温度与压力之间一一对应，二者之间只有一个独立变量。
2.饱和蒸汽容易凝结，在传输过程中如有热量损失，蒸汽中便有液滴或液雾形成，并导致温度与压力的降低。
含有液滴或液雾的蒸汽称为湿蒸汽。
严格来说，饱和蒸汽或多或少都含有液滴或液雾的双相流体，所以，不同状态下不能用同一气体状态方程式来描述。
饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量，一般用干度这一参数来表示。
蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数，以“x”表示。
3.准确计量饱和蒸汽流量比较困难，因为饱和蒸汽的干度难以保证，一般流量计都不能准确检测双相流体的流量，蒸汽压力波动将引起蒸汽密度的变化，流量计示值产生附加误差。
所以在蒸汽计量中，必须设法保持测量点处蒸汽的干度以满足要求，必要时还应采取补偿措施，实现准确的测量。
测量的分析目前使用流量仪表测量蒸汽流量，测量介质都是指单相的过热蒸汽或饱和蒸汽。
对于相流经常变化的蒸汽，肯定会存在测量不准确的问题。
这个问题的解决方法是保持蒸汽的过热度，尽量减少蒸汽的含水量，例如加强蒸汽管道的保温措施，减少蒸汽的压力损失等，以提高测量的准确度。
然而这些方法并不能彻底解决蒸汽流量测量不准确的问题，解决这一问题的根本办法是开发一种可测两相流动介质的流量仪表。
蒸汽流量测量的误差分析及改进措施
蒸汽流量是在蒸汽系统中十分重要的运行参数，也是如何更好地控制系统运行的条件之一。
因此，对蒸汽流量进行准确地测量和计算，一直是工程师们想要解决的一个难题。
然而，由于为数众多的因素，测量蒸汽流量却存在一定的误差，如何解决这些误差，以达到更准确的测量和运行控制，应该成为工程师研究的一个重要课题。
首先，蒸汽流量测量的误差可以分为两类：系统因素造成的误差和非系统因素造成的误差。
系统因素的影响可能是安装的位置、设备的精度等，而非系统因素主要是能量损失、流量计参数、现场温度等因素造成的误差。
其次，如何改进蒸汽流量测量的准确率，是工程师面临的一个复杂问题。
针对系统因素，首先应当保证设备的振动较小，因为振动会影响设备的流量测量精度。
此外，温度的变化也会影响蒸汽流量的测量精度，因此，测量位置应事先选择在现场温度比较稳定的部位，以保证测量精度。
至于非系统因素，则应该采用可靠和精确的仪器来调整流量计参数，让参数更加合理，同时应加强安装环境的保护，以减少能量损失。
最后，针对蒸汽流量测量的一些公认的改进措施，工程师们也可以根据实际情况进行调整。
例如，如果在实际的系统中，很难保证设备的振动较小，那么可以考虑采用改进型的流量计，比如涡轮流量计；如果温度变化极大，可以考虑采用传感器监控温度，以降低温度带来的影响；如果流量参数设置不合理，那么可以考虑使用一元线性回归
等方法，根据系统实际情况，实现参数的自动调整等等。
总之，蒸汽流量测量的误差分析及改进措施是一个复杂的问题，在进行蒸汽流量测量时，必须从误差来源入手，分析不同误差来源产生的原因，并根据实际情况采取有效的改进措施，以达到蒸汽流量测量准确的要求。
蒸汽流量测量的误差分析及改进措施
蒸汽流量测量是一种重要的仪器，用于测量用于产生蒸汽的冷凝器的流量，这种流量测量可以提供有关蒸汽或冷凝器运行状况的有用信息。
蒸汽流量测量在许多工业应用中非常重要，但它有一定的误差。
本文旨在探讨蒸汽流量测量的误差以及改善这种误差的措施。
蒸汽流量测量的误差可能来源于多种原因。
首先，人为因素有时会导致测量误差。
这包括操作错误，例如误操作测量仪器、未正确调零等。
其次，仪器因素也可能导致测量误差。
这包括仪器的精度和灵敏度，装置的结构、容量和压力及流量计的位置和位置。
另外，环境因素也会影响流量测量的结果。
这些因素包括气温、湿度、灰尘浓度、噪声等。
为了改善蒸汽流量测量的误差，可以采取一些措施。
首先，应定期对仪器和装置进行检查，以确保仪器精度和灵敏度，装置容量和压力，以及流量计的位置和位置是正确的，以减少测量误差。
其次，在实际应用中，仔细观察流量计和环境状况，以便准确地控制它们，以避免环境因素引起的测量误差。
最后，还可以采取一定的安全措施，以保证测量仪器的正确使用，减少因操作不当导致的误差。
总之，蒸汽流量测量的误差是影响蒸汽流量测量准确性的主要因素。
为了提高蒸汽流量测量的准确性，应尽可能采取有效的措施，以减少环境因素、仪器因素和人为因素造成的错误，以保证测量的准确性。
- 1 -。
过热蒸汽流量测量误差分析及改进措施引言：1.传感器误差：传感器是测量过热蒸汽流量的核心组件。
如果传感器本身存在误差，将直接影响测量结果的准确性。
常见的传感器误差包括零点漂移、量程不准、线性度不好等。
2.管道条件误差：过热蒸汽流量测量是通过测量压力差来计算流量的。
如果管道存在磨损、堵塞等问题，会导致压力差测量误差，从而影响流量测量的准确性。
3.温度误差：过热蒸汽流量测量中的温度测量误差也会对流量测量结果产生较大的影响。
过高或过低的温度测量误差都会导致流量计算结果的偏差。
4.计算算法误差：过热蒸汽流量的计算通常使用理论模型进行计算。
如果理论模型的参数或算法存在误差，将直接影响测量结果的准确性。
改进措施：1.选用高精度传感器：选择具有高精度和稳定性的传感器，能够减小传感器本身的误差对测量结果的影响。
并且要定期对传感器进行标定和校准，确保其工作在正常范围内。
2.定期清洗和维护管道：定期对管道进行清洗和维护，避免管道磨损和堵塞问题的产生。
确保管道的通畅性和压力差测量的准确性。
3.使用高精度温度传感器：选用高精度的温度传感器进行温度测量。
并且要保持传感器的稳定性，防止温度测量误差对流量计算结果的影响。
4.算法参数调整和优化：根据实际工况，对计算算法中的参数进行调整和优化。
提高模型的适应性和准确性，减少计算算法误差对测量结果的影响。
5.数据验证和校准：使用其他测量手段对过热蒸汽流量进行验证和校准，确保测量结果的准确性。
比如可以通过对流量计算结果与质量流量测量结果进行对比，验证测量结果的准确性。
结论：。
蒸气测量不准原因分析及对策蒸气测量不准原因分析及对策以水为例，水在一定压力下，加热至沸腾，水就开始气化，也就逐渐变为蒸汽，这时蒸汽的温度也就等于饱和温度。
这种状态的蒸汽就称为饱和蒸汽。
例如压力为0.10MPa(1atm)时，其饱和温度为99.09°C；压力为4.05MPa（40atm)时，其饱和温度为249.18°C；压力为10.13MPa （100atm)时，其饱和温度为309.53°C.如果把饱和蒸汽继续进行加热，其温度将会升高，并超过该压力下的饱和温度。
这种超过饱和温度的蒸汽就称为过热蒸汽。
在供热行业中，蒸汽流量测量不准确是普遍存在的问题，其中主要原因分析如下。
1.过热蒸汽蒸汽是比较特殊的介质，一般情况下所说的蒸汽是指过热蒸汽。
过热蒸汽是常见的动力能源，常用来带动汽轮机旋转，进而带动发电机或离心式压缩机工作。
过热蒸汽是由饱和蒸汽加热升温获得。
其中绝不含液滴或液雾，属于实际气体。
过热蒸汽的温度与压力参数是两个独立参数，其密度应由这两个参数决定。
过热蒸汽在经过长距离输送后，随着工况（如温度、压力）的变化，特别是在过热度不高的情况下，会因为热量损失温度降低而使其从过热状态进入饱和或过饱和状态，转变成为饱和蒸汽或带有水滴的过饱和蒸汽。
饱和蒸汽突然大幅度减压，液体出现绝热膨胀时也会转变成为过热蒸汽，这样就形成汽液两相流介质。
2.饱和蒸汽（1）饱和蒸汽的温度与压力之间一一对应，二者之间只有一个独立变量。
（2）饱和蒸汽容易凝结，在传输过程中如有热量损失，蒸汽中便有液滴或液雾形成，并导致温度与压力的降低。
含有液滴或液雾的蒸汽称为湿蒸汽。
严格来说，饱和蒸汽或多或少都含有液滴或液雾的双相流体，所以，不同状态下不能用同一气体状态方程式来描述。
饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量，一般用干度这一参数来表示。
蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数，以“x”表示。
（3）准确计量饱和蒸汽流量比较困难，因为饱和蒸汽的干度难以保证，一般流量计都不能准确检测双相流体的流量，蒸汽压力波动将引起蒸汽密度的变化，流量计示值产生附加误差。
对蒸汽流量测量准确度问题的分析摘要：通过对我厂已有测量手段和计算方法进行分析，结合2022年“全厂计量仪表完善项目”的蒸汽测量仪表的具体情况，针对标准节流式差压流量计在蒸汽流量测量中准确度问题进行讨论。
关键词：蒸汽流量；准确度；分析在我厂热力管网中，蒸汽流量测量不准确是经常出现的问题，而蒸汽流量的准确计量，多年来一直是仪表人所追求的目标，但是由于蒸汽分为过热蒸汽和饱和蒸汽，其性质的复杂性，目前人们还没能建立一个纯理论的状态方程来准确计量蒸汽。
由于蒸汽高温高压的特殊性质，因此能用于流量测量的仪表目前只能限制在少数种类的流量仪表上，主要有：标准节流式差压流量计；非标准节流式差压流量计；涡街流量计；旋翼式流量计；金属浮子流量计等。
其中涡街、浮子、旋翼流量计因为受到温度、口径、精度等限制，所以主流仪表还属于标准和非标准节流式差压流量计。
1影响蒸汽流量测量的主要因素1.1测量元件一次测量元件孔板的入口锐边磨损、积污，节流件前后直管段内结垢、粗糙程度改变等。
1.2测量管对测量管没有按规定要求去做，安装测量元件时直管不符合要求、内径D数值不准确等。
1.3密度对密度的计算不准确，我厂大部分蒸汽仪表测量是用DCS里的气体补偿方式、或用智能流量二次仪表的气态方程来计算蒸汽的密度，再有就是根据工艺车间提供的数据直接做为蒸汽密度的参考值，虽然测量系统或多变量变送器（HoneywellSMV3000系列）有压力温度补偿，但因为计算公式或组态软件使用不正确，使补偿失准。
1.4相关系数有的实际工作流量不在界限雷诺数范围内，使得流出系数C（或流量系数a）不再是一个恒定的常数，而DCS或智能一次表中又无修正功能，只能按常数计算，从而带来测量误差。
1.5量程有的仪表量程选用不合理，工作区经常在满量程的50%甚至20%以下，从而使相对误差变大。
2原因分析2.1节流元件磨损、脏污、变形由于我厂的节流装置大部分采用孔板作为一次测量元件，因此孔板的好坏就成了影响计量准确度重要因素之一。
蒸汽流量测量的误差分析及改进措施蒸汽流量测量是对蒸汽流量进行测量的一种方法，也是用于实施蒸汽系统能源管理的关键测量技术。
蒸汽流量的测量过程一般分为两个步骤：第一步是对温度、压力和流量范围等关键参数进行测量，以确定标准蒸汽流量；第二步是使用具有一定精度和精确度的测量仪表，将标准蒸汽流量数据对应地转换为有效的蒸汽流量测量值。
通常，蒸汽流量测量值在给定的蒸汽流量范围内变化很小，从而满足蒸汽系统能源管理需求。
二、汽流量测量误差蒸汽流量测量的准确性取决于测量仪表的精度和精确度，同时也受到外部因素的影响。
由于温度和压力等参数在蒸汽系统中往往不断变化，因此蒸汽流量测量受到相应程度的影响。
此外，管路和仪表的质量也会导致蒸汽流量测量的不精确。
在实际蒸汽流量测量过程中，由于可能存在的外部运动及仪表的精度误差，以及蒸汽的温度和压力变化，蒸汽流量测量的数据会出现浮动，从而导致蒸汽流量测量的误差。
三、汽流量测量改进措施为了提高蒸汽流量测量的准确性，需要采取一定的改进措施，包括改善设备质量、稳定外部运动、提高仪表精度以及控制温度和压力等变化。
（1）改善设备质量：蒸汽流量测量所需的仪表设备必须具备良好的质量，以保证准确性。
使用更高质量的仪表设备可以显著提高蒸汽流量测量的准确性。
（2）稳定外部运动：外部运动可能会影响蒸汽流量测量的准确性，因此需要采取一定的措施来稳定外部运动，以减少外部运动对蒸汽流量测量的影响。
（3）提高仪表精度：使用具有更高精度的仪表可以显著提高蒸汽流量测量的准确性，因此在选择仪表时需要注意仪表的精度。
（4）控制温度和压力：温度和压力是影响蒸汽流量测量数据变化的关键因素，应通过相应的措施来控制温度和压力的变化，以确保蒸汽流量测量的准确性。
四、论蒸汽流量是实施蒸汽系统能源管理的关键测量技术之一，其准确性受到各种机械仪表设备及外部因素的影响。
为了提高蒸汽流量测量的准确性，需要采取一定的改进措施，包括改善设备质量、稳定外部运动、提高仪表精度以及控制温度和压力等变化。
影响水蒸气流量测量准确度问题的探讨常勤信（齐鲁石化股份公司氯碱厂）摘要：用标准节流装置测量水蒸气流量，对准确度影响的因素，除了大家所熟知的取压阀、导压管、冷凝罐及变送器的安装使用外，还有许多影响因素我们也不可忽略。
主要有：一次测量元件的运行状况、直管段D的数值是否准确、温压补偿公式是否正确、流出系数和可膨胀性系数是否得到动态修正、仪表量程是否合理等,上述这些因素只要有一项出现问题，都会对测量准确度产生影响。
消除影响的办法是尽量按照技术规定去做，如选用综合性能好的节流元件、整套加工节流装置或实测直管段的D值、采用蒸汽专用的密度公式、对相关系数进行实时计算等。
我公司40公斤蒸汽流量计量系统经过上述改造后，测量误差由9-11%降到2-3%。
……，……关于水蒸气流量的准确测量，多年来一直是人们所追求的目标，但是由于水蒸气性质的复杂性，目前人们还没能建立一个纯理论的状态方程，因此本文所讨论的内容只能限制在已有的测量手段和计算方法范围内，而且是相对于人们常用的手段和方法。
由于蒸气高温高压的特殊性质，因此能用于流量测量的仪表目前只能限制在少数种类的流量仪表上，主要有：标准节流式差压流量计；非标准节流式差压流量计；涡街流量计；旋翼式流量计；金属浮子流量计等。
其中涡街、浮子和旋翼流量计因为受到温度、口径、精度等限制，所以主流品种还属标准和非标准节流式差压流量计。
本文主要是针对标准节流式差压流量计并结合我公司2002年对40公斤蒸汽流量仪表的改造，对此问题与计量同行们进行讨论。
一、影响蒸气流量测量的主要问题我公司40公斤水蒸气流量的测量在改造前，供、收方一直存在比较大的计量误差，为此也曾进行过多次查找问题的原因，但限于条件，也只能查一查各变送器的好坏、零点的高低、取压阀门的堵塞、泄漏等。
根据我们在蒸气流量测量方面的调查了解，归纳起来主要问题有：（一）测量元件一次测量元件孔板的入口锐边磨损、积污，节流件前后直管段内结垢、粗糙度改变等。
蒸汽计量不正常的原因一、由于对蒸汽计量的特点不太了解，造成蒸汽计量在实际操作中往往难以达到满意的效果。
1）、选择孔板差压式蒸汽流量计时，由用户提供蒸汽工况条件:蒸汽的性质：用汽量，蒸汽压力变化范围，常用工作压力、最小工作压力；蒸汽温度变化范围；管道规格等。
再由厂家按国家标准GB2624-1993专门设计加工孔板。
这种仪表在工况发生变化时，会产生较大误差。
2）、选用涡街流量传感器（涡街流量计）时要考虑到流速问题，一般上限流速都能满足要求。
下限流速则受蒸汽介质的下限雷诺数Re及重度r的制约。
虽然此前两种流量计的量程宽能达到1：10但在微小流量的计量有一定问题。
随着技术的日益完善，涡街流量计将逐渐成为蒸汽计量主导仪表。
了解蒸汽计量的特点1.饱和蒸汽计量中的“两相流"关于饱和蒸汽的“两相流"，专家们有精辟的论述，但作为蒸汽计量的广大用户并不十分清楚，也未曾引起足够重视。
全国数以万计的中小企业基本上都使用2吨、4吨、6吨及10吨锅炉生产饱和蒸汽。
由于饱和蒸汽的使用量大，各家生产的饱和蒸汽质量又不相同，通常用干度来衡量饱和蒸汽的质量好坏。
干度是指饱和蒸汽中的含水量多少，最好的是干饱和蒸汽，一般称微过热饱和蒸汽，其中含水量可忽略不计。
而干度差的称湿饱和蒸汽，含水量最多可达30%。
这就存在着饱和蒸汽的“两相流"问题。
因为任何蒸汽计量仪表只能计量流过的蒸汽，无法对流过的水进行计量，因而造成湿饱和蒸汽计量难度。
目前单独测量饱和蒸汽的干度还没有一种更好的办法，大多数生产的饱和蒸汽其干度都是未知数，因此计量误差也就无法修正。
建议广大用户要尽可能提高饱和蒸汽的质量，使用干饱和蒸汽才能达到预期的计量效果。
2.蒸汽计量中的蒸汽密度补偿计量饱和蒸汽或过热蒸汽常用质量流量，单位为kg/h。
质量流量大小与蒸汽的密度有关，而蒸汽的密度又直接受蒸汽的压力及温度影响。
在蒸汽计量过程中，随着蒸汽压力及温度不断变化，密度也随着变化，使质量流量也随着变化。
蒸汽流量测量的误差分析及改进措施技术发展的不断推进使得蒸汽系统的控制及管理成为了工业生产和运行中必不可少的一环，因此对其中蒸汽流量的测量及分析就显得格外重要。
蒸汽流量测量包括计量和非计量两种类型，它们各自有着不同的优缺点，而在实际应用中，测量误差也是受到重视的一个话题。
本文将从蒸汽流量测量误差的分析及改进措施出发，对蒸汽流量测量提出改进性的建议，以提高测量的精度和可靠性。
第一，针对蒸汽流量测量的误差分析。
蒸汽流量测量常常伴随一定的误差。
其中，流量计的温度、压力、流量数据的准确性、质量流量的不均匀性、系统外部因素等等都将对流量测量产生影响。
此外，流量计、调节器、定位器等设备本身也有可能存在着问题，影响最终测量结果。
第二，针对蒸汽流量测量的改进措施。
改进蒸汽流量测量一般采取以下几种措施:首先，确保蒸汽流量测量的精度和可靠性，应选用精度高、性能可靠的蒸汽流量测量仪表，并了解这些仪表的特性、使用条件以及使用方法，以保证测量精度。
其次，系统中温度和压力计等设备应保持正常运行，以确保流量测量正确。
此外，在实施蒸汽流量测量时，应该注意系统外部因素，如温度、湿度、地形等，采取相应的措施以免影响测量结果。
最后，流量计应定期进行维护保养，并采取安全措施，防止出现意外的情况。
所有的这些措施都是为了避免蒸汽流量测量发生错误，从而提高测量精度和可靠性。
总之，蒸汽流量测量的误差分析及改进措施是非常重要的，它不仅可以有效改善系统运行的精确度，而且保障系统的安全运行。
只有通过不断改进设备设施和控制管理，才能有效保证蒸汽流量测量精度和可靠性，提高蒸汽系统的运行效率。
随着科学技术和材料科学的不断发展，蒸汽流量测量技术也得到迅速发展，甚至让更加便捷、快捷和可靠的蒸汽流量测量技术成为可能。
因此，未来蒸汽流量测量技术必将迎来更加广阔的应用前景，也有望推动蒸汽流量测量的质量，实现蒸汽系统的精确控制。
