电线电缆截面积怎样计算

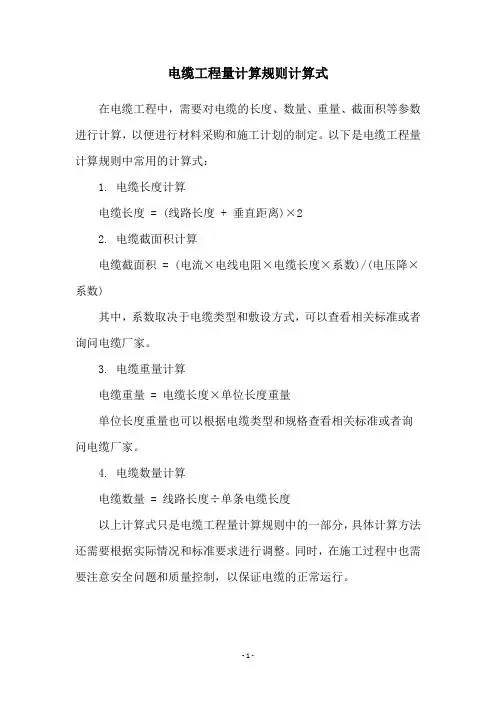

电缆工程量计算规则计算式
在电缆工程中，需要对电缆的长度、数量、重量、截面积等参数进行计算，以便进行材料采购和施工计划的制定。

以下是电缆工程量计算规则中常用的计算式：
1. 电缆长度计算
电缆长度 = (线路长度 + 垂直距离)×2
2. 电缆截面积计算
电缆截面积 = (电流×电线电阻×电缆长度×系数)/(电压降×系数)
其中，系数取决于电缆类型和敷设方式，可以查看相关标准或者询问电缆厂家。

3. 电缆重量计算
电缆重量 = 电缆长度×单位长度重量
单位长度重量也可以根据电缆类型和规格查看相关标准或者询问电缆厂家。

4. 电缆数量计算
电缆数量 = 线路长度÷单条电缆长度
以上计算式只是电缆工程量计算规则中的一部分，具体计算方法还需要根据实际情况和标准要求进行调整。

同时，在施工过程中也需要注意安全问题和质量控制，以保证电缆的正常运行。

- 1 -。

电线电缆截面积与载流量的计算导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

电线电缆常用的计算公式 2010年11月29日08:37 生意社生意社11月29日讯1、导体的截面1）单根导体S = πd2/4 （mm2）2）正规绞合导体S = (πd2/4)* n * k1其中d——导体外径(mm)n——绞线根数k1——绞入系数π——圆周率，2、导体的重量W = S * ρ* L其中W——导体重量（kg）ρ——材料密度，铜，铝L——导体的长度（km）3、绝缘外径D = d + 2*t (mm)其中D——绝缘外径 (mm)d——导体外径 (mm)t——绝缘厚度 (mm)4、绝缘层截面积S1 = （D2–d2）*π/4或S1= π*（d+t）* t5、绝缘层的重量W1 = S1* ρ* L其中W1——重量（kg）ρ——材料密度，PVC为～，XLPE为L——线芯的长度（km）护套的外径、截面积、重量与绝缘层计算方法相同。

截~ = （D2 -D2k1——6、绞合外径以下介绍的是正规绞合结构的绞合外径计算方法：正规绞合一般外层的根数比内层多6根。

1+6的结构：D0 = 3 * d2+8的结构：D0 = 4 * d3+9的结构：D0 = * d4+10的结构：D0 = * d5+11的结构：D0 = * d如果外面还有一层或多层，则D = D0 + 2 * n * d其中n——绞合层数一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*=kg/km如120平方毫米计算：120*=km1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap =5、缠绕用量：（Kg/Km）= d^2 * * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * 目数/ / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线二、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数电线重量计算公式及每百米电线标准重量一览；如何计算电线平方数2009-07-09 10:14电线重量＝导体重量+绝缘重量导体重量=导体比重×截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如、、4、6.....等绝缘层重量=×（挤包前外径绝缘厚度）×绝缘厚度×绝缘料比重（其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3 ）以上公式算出的重量单位均为：千克/千米二、什么是电线平方数如何计算电缆平方数？几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

铜的重量习惯上不用换算的计算方法：截面积X8.89=kg/km如120 平方毫米计算：120X8.89=1066.8kg/km1、导体用量：（Kg/Km）=cT2 X 0.7854 G XN XK1 XK2 XQ /d=铜线径G=铜比重N=条数K1 =铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（DA2 - d A2） X0.7854 ）G XC XK2。

=绝缘外径d=导体外径6=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= （ DS2 -。

人2 ）成7854 GD1 =完成外径D=±过程外径6=绝缘比重6、编织用量：(Kg/Km)= dA2 0C7854 X T X N X G / cos 00 = atan（ 2 x 3.1416 x （ D + d 贸兹）/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89;银-10.50;铝-2.70;锌-7.05; W-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.371.护套厚度：挤前外径XQ.035+1 （符合电力电缆，单芯电缆护套的标称厚度应不小于 1.4mm,3. 绝缘厚度最薄点：标称值X90%-0.14. 单芯护套最薄点：标称值X85%-0.15. 多芯护套最薄点：标称值X80%-0.26. 钢丝铠装：根数={ n欢护套外径+钢丝直径）}』钢丝直径X入）重量=兀钢丝直径2X p X根数X 入7. 绝缘及护套的重量=兀 ><前外径+厚度）辱度X LX p导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

〈关键点〉一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

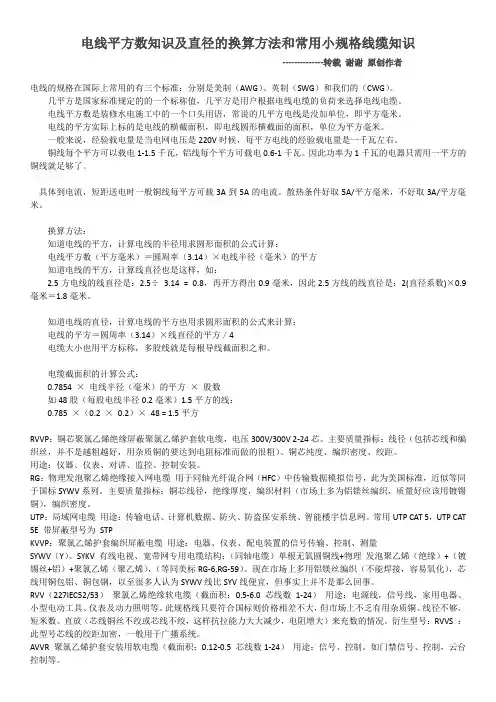

电线平方数知识及直径的换算方法和常用小规格线缆知识--------------转载谢谢原创作者电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2(直径系数)×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 ×0.2）×48 = 1.5平方RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。

主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。

电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

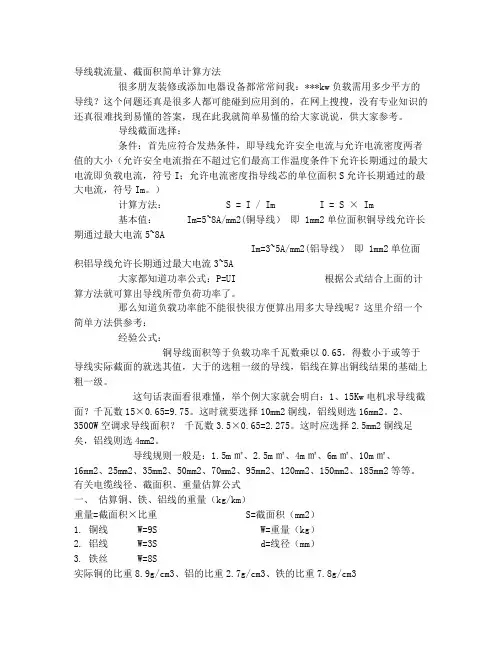

导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法： S = I / Im I = S × Im基本值： Im=5~8A/mm2(铜导线）即 1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即 1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重 S=截面积（mm2）1. 铜线 W=9S W=重量（kg）2. 铝线 W=3S d=线径（mm）3. 铁丝 W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw） L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2。

导线载流量、截面积简单计算方法导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

电线电缆的平方数计算方法电线几平方是国家标准规定的的一个标称值，电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

是用户根据电线电缆的负荷来选择电线电缆。

那电线怎么看平方数的呢？电线的平方是怎么计算？电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

电线怎么看平方数？几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

1、整捆的新线，包装表面会有线的标签，清楚标注线的品牌、型号、线径（电线的平方数），见下图。

2、有些大品牌的电线在绝缘层上印有品牌、型号、线径（电线的平方数）。

3、对于没有标注的电线，经验丰富的电工可以通过目测，看出电线的平方数。

4、没有经验的人，如果要判断电线的粗细（平方），可用游标尺测量电线的直径，然后求出截面。

如果要判断电线的粗细（平方），可用游标尺测量电线的直径，然后求出截面截面的计算公式：S=半径的平方R??×π（R 为电线的半径）比如直径1.76的线，就是1.76÷2×3.14=2.76平方≈2.5平方，（取近似值）。

如果你是要选择电线的大小，一般是先根据用电器的功率大小算出电流，然后根据电流在查电工手册即可，这样比较准确。

如果是单芯的就可以量一下其直径，然后得出半径根据面积的公式S=半径*半径*3.14就可以知道该电线的横截面积，而有些线是由多条线芯组合扭在一起的，这样就不能用单芯的方法去算了，只能是按这条电线中多条线的其中一条去接单芯线算，然后再乘以线的股数就可以。

公式为S=半径*半径*3.14*N，其中N为扭成这条电线的数量！电线电缆的平方计算方式一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

电线电缆截面和重量计算方法1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=0.25π*d12 （mm2）重量W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/kmd1—圆单线直径mm r—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*K W2锡=W1铜*K=6.982d12 *K2)综合比重法:W2=0.25π*d12*r2 *(r-r1)/(r2-r1)W2—镀层材料重量kg/km K --镀层的重量系数见表1d2—镀层单线的直径mm r –有镀层材料的比重g/cm3r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3 表1.2.型线的截面和重量计算1)裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量 W1=F*r (kg/km)a—扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

但在计算重量时可用标称截面计算。

(1) 铜电车线W=F*8.89 （kg/km) F—标称截面 mm2(2) 铝合金电车线W=F*r (kg/km) r—铝合金比重 g/cm3(3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mmFZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数r —所用材料比重 g/cm3 K—线芯绞入系数电线电缆重计算：（电线电缆材料用量计算公式）电线电缆材料用量计算公式铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。

电线电缆常用计算公式电线电缆是电力传输和通信网的重要组成部分。

在电线电缆的设计、安装和维护过程中，需要进行各种计算，以确保电线电缆的安全可靠。

本文将介绍电线电缆常用的计算公式，以便读者更好地理解电线电缆的运行和维护。

一、电缆截面积的计算电缆的截面积是指电缆导体横截面的面积。

电缆截面积的大小与电缆导体所能承受的电流载荷有关。

一般来说，电流载荷越大，电缆的截面积就越大。

电缆截面积的计算公式为：S = I / (K × η)其中，S为电缆截面积，单位为平方毫米；I为电流载荷，单位为安培；K为电缆导体材料的比电阻，单位为欧姆/平方毫米；η为电缆所在环境的温度系数，一般为1.2。

二、电缆长度的计算电缆长度是指电缆的实际长度，它与电缆的材质、安装方式、维护方式有关。

一般来说，电缆长度的计算需要考虑电缆的形态、安装方式、电缆通道、弯曲半径等因素。

电缆长度的计算公式为：L = √（（X2 - X1）^2 +（Y2 - Y1）^2 +（Z2 - Z1）^2）其中，L为电缆长度，单位为米；X1、Y1、Z1为电缆起点的坐标，X2、Y2、Z2为电缆终点的坐标。

三、电线电缆的电压降电线电缆的电压降是指电线电缆在传输电流时所出现的电压降低。

电线电缆的电压降与电线电缆的电阻、电流、长度等因素有关。

电线电缆的电压降需要满足一定的标准，以保证电线电缆的安全可靠。

电线电缆的电压降的计算公式为：ΔU = I × R其中，ΔU为电线电缆的电压降，单位为伏特；I为电流，单位为安培；R为电线电缆的电阻，单位为欧姆。

四、电线电缆的温升电线电缆的温升是指电线电缆在传输电流时所产生的温度升高。

电线电缆的温升与电线电缆的电阻、电流、长度、环境温度等因素有关。

电线电缆的温升需要满足一定的标准，以保证电线电缆的安全可靠。

电线电缆的温升的计算公式为：△T = R × I^2 × t / A其中，△T为电线电缆的温升，单位为度；R为电线电缆的电阻，单位为欧姆；I为电流，单位为安培；t为电线电缆的传输时间，单位为小时；A为电线电缆的截面积，单位为平方毫米。

首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。

）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。

下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

电线截面积与安全载流量的计算(凯利浦除湿热泵提供)、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>如： 2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

交流电力线指的是配电工程中的低压电力线。

一般选择的依据有以下四种：1) 按机械强度允许的导线最小截面选择2) 按允许温升来选择3) 按经济电流密度选择4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。

因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。

对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕2：电源线面积S＝I/2.5（mm2）对于380V三相交流电1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2）3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

知道设备功率的时候计算所用线缆的线径的公式是???(2011-09-14 09:34:21)转载▼标签：杂谈可以根据功率计算电流：根据电工经验公式：220V电动机的额定电流是：额定功率（KW）*5 220V照明电路的额定电流是：额定功率（KW）*4.5 380V电动机额定电流是：额定功率（KW）*2铜线每平方的安全载流量为5——8A如果电流大于100A就可以按照楼上的口诀计算电线的横截面积。

根据功率算出电缆通过的电流大小在根据电流大小用以下规则选线就行了。

交流电力线指的是配电工程中的低压电力线。

一般选择的依据有以下四种：1) 按机械强度允许的导线最小截面选择2) 按允许温升来选择3) 按经济电流密度选择4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。

因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕2：电源线面积S＝I/2.5（mm2）对于380V三相交流电1:00I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2）3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
