钢筋拉伸、弯曲试验全解

钢筋原材拉伸、弯曲试验步骤及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反应出钢材关键力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常见HPB300、HRB400E钢筋原材拉伸、弯曲试验步骤及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求)一、试验前准备工作1. 试验通常在室温10﹣35℃范围内进行，对温度要求严格试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样要求为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格钢筋中任选2根钢筋，分别截取要求数量。

取样时应先将钢筋原材端部去掉大于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距标识：应该用细划线标识原始标距，不得用引发过早断裂缺口作标识，标识为5mm倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 依据试样公称直径和标准中要求抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时力值处于万能试验机量程20%﹣80%之间。

2.依据委托单检验取回有标识钢筋原材试验样品数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

规范填写原始统计，并对原始统计进行编号。

钢筋原材拉伸、弯曲试验流程及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反映出钢材的主要力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常用HPB300、HRB400E钢筋原材拉伸、弯曲试验流程及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求的)一、试验前的准备工作1. 试验一般在室温10﹣35℃范围内进行，对温度要求严格的试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN 三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样规定为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格的钢筋中任选的2根钢筋，分别截取规定数量。

取样时应先将钢筋原材端部去掉不小于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距的标记：应该用细划线标记原始标距，不得用引起过早断裂的缺口作标记，标记为5mm的倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 根据试样的公称直径和标准中规定的抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时的力值处于万能试验机量程的20%﹣80%之间。

2.根据委托单检查取回有标识的钢筋原材试验样品的数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

钢筋拉伸试验讲义钢筋原材拉伸试验方法一．试验依据GB／T228.1-2022《金属材料拉伸试验第1部分：室温试验方法》GBT232-1999金属材料弯曲试验方法GB1499.1-2022钢筋混凝土用钢第1部分热轧光圆钢筋GB1499.2-2007钢筋混凝土用钢第2部分热轧带肋钢筋二．检测环境对于试验温度一般要求在10℃-35℃之间，对于有严格要求的在23℃±5℃之间。

四．仪器设备1钢筋拉伸试验机及不同规格夹具试验机主机、控制平台、夹具2冷弯试验机及不同规格弯头3切割机及砂轮片注：砂轮片使用到白色标记处需更换。

4连续式标距打点机5mm的等间距标记10mm的等间距标记5钢尺、电子秤6清理卫生的工具等等。

五．试验前的准备工作1.查看温湿度计，室内温度是否满足试验需求；2.穿戴手套、做好个人安全防护；3.检查仪器是否异常、油缸油量、检定日期并将仪器器预热5—10min;4.填写使用记录等。

六．试验步骤1.重量偏差试验1、接通电源，进行砂轮机空转调试后，将钢筋稳妥夹紧，缓缓将钢筋两端磨平至试验所需平整度；2、将钢筋放置工作平台上，用符合精度的钢尺逐支测量试样长度并记录（精确至1mm）；4、钢筋实际重量与公称重量的偏差(%)按下方公式计算：重量偏差=试样实际总重量-(试样总长度某公称重量)某100试样总长度某公称重量检验结果的数值修约与判定应符合YB/T081的规定。

计算公式中公称重量应根据受检样品的公称直径从表2查找：公称横截面面积与公称重量钢筋的公称横截面面积与公称重量列于表2。

表2公称直径，mm公称横截面面积，mm2理论重量，kg/m681012141618202225283236405028.2750.2778.54113.1153.9201.125 4.5314.2380.1490.9615.8804.21018125719640.2220.3950.6170.8881.21 1.582.002.472.983.854.836.317.999.8715.425、检测钢筋的实际重量与理论重量的允许偏差应符合下方表4的规定。

钢筋验收中常见的弯曲试验及评定标准钢筋是建筑中常用的材料，对于钢筋的验收是确保建筑结构安全可靠的重要环节。

在钢筋验收中，常见的一项重要试验是弯曲试验，通过该试验可以评定钢筋的弯曲性能是否符合标准要求。

本文将就钢筋弯曲试验及评定标准进行详细介绍。

钢筋弯曲试验是通过对钢筋进行弯曲，以评定其强度和韧性指标。

通常，这项试验是在实验室条件下进行的。

首先，钢筋样品要根据特定规格进行切割和准备。

然后，在试验机上施加逐渐增大的弯曲力，直到钢筋发生断裂或者弯曲到一定程度。

试验过程中，要记录下钢筋的弯曲力和弯曲角度等相关数据。

钢筋弯曲试验主要评定钢筋的抗弯强度和韧性。

抗弯强度是指钢筋在弯曲过程中所承受的最大弯曲力，可以反映钢筋的抗弯能力。

而韧性是指钢筋在弯曲过程中的延性和断裂形态，可以反映钢筋的耐荷能力和破坏形态。

通过进行弯曲试验，可以得到钢筋的抗弯能力和延性等重要参数，从而准确评定钢筋的质量。

钢筋弯曲试验的评定标准主要包括弯曲试验方法和试验结果评定。

钢筋的弯曲试验方法应符合相关标准，如国际标准ISO 7438或国内标准GB/T 232-2010等。

这些标准对试验设备和试验步骤进行了详细规定，确保试验的准确性和可重复性。

试验结果评定主要包括抗弯强度和韧性指标的评定。

抗弯强度的评定通常是根据试验中的最大弯曲力来确定的。

根据相关标准的要求，将试验中得到的最大弯曲力与钢筋的规格进行比较，从而确定抗弯强度是否符合标准要求。

一般来说，抗弯强度应达到或超过设计要求，并且需保证同一规格的钢筋的抗弯强度的差异在一定范围内。

韧性指标的评定主要是通过断裂形态来确定的。

钢筋试验中的断裂形态主要有拉伸断裂和剪切断裂两种类型。

根据标准的要求，如果钢筋在试验过程中发生拉伸断裂，则通常认为具有较好的韧性；而如果钢筋在试验过程中发生剪切断裂，则通常认为韧性较差。

根据试验结果，可以判断钢筋的韧性是否符合标准要求。

此外，对于特殊用途的钢筋，还有一些补充的评定要求。

建筑钢材实验一、拉伸实验 （一）实验目的通过拉伸试验测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。

弯曲实验，对钢筋塑性进行检验，也间接测定钢筋内部的缺陷。

（二）主要仪器设备万能材料实验机 游标卡尺等。

（三）实验步骤1.在每一验收批次钢筋中的任意一根上任意端截取500mm （一般取1000mm ）取一组试件（拉伸、弯曲各两根），拉伸试验的钢筋不得进行车削加工。

原始标距的长度（L 0）一般取L 0=5d 或是L 0=10d(d 为钢筋直径)，测量原始标距L 0为200mm （标据点1到标据点6之间的距离）。

2.??接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min 。

回油阀 关闭按钮 启动按钮 送油阀3.将第一根试件（直径20mm, L=10d+200=400mm ）的上端固定在实验机上夹具内，再用下夹具固定试件下端（上下端必须加满）。

标距点标距点标距点标距点标距点标距夹具距夹具距4．开动实验机进行拉伸，控制好加荷速率（详钢筋加荷速率一览表，钢筋混凝土用热轧带肋钢筋的弹性模量都大于*105≥150000N/mm 2）， 直至试件拉断，记录破坏荷载。

屈服值为 KN 极限抗拉强度值。

5.将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上，测量试件拉断后的标距长度251mm 。

6.同样的方法做完第二根钢筋，记录破坏荷载。

屈服值为 极限抗拉强度值167KN7.打扫实验室清洁卫生。

二、冷弯实验步骤1.将钢筋放在试验机验机平台支辊上，调整冷弯冲头接近钢筋。

平稳地加荷（5-10KN/s ），钢筋弯曲至规定角度（90°或180°）后，停止冷弯，见下图。

数显峰钢筋断面标距点上夹下夹标距点 标距点冷弯冲头支辊支辊90°弯曲2.结果评定在常温下，在规定的弯曲角度下（90°或180°）对钢筋进行弯曲，检测两根弯曲钢筋的外表面，若无裂纹、断裂或起层，即判定钢筋的冷弯合格，否则冷弯不合格 三、原始数据记录评定 级别公称直径（mm ） 面积（mm 2）屈服点（KN ） 抗拉强度（KN ） 原始长度 拉伸后的长度 冷弯 HRB33520200 251 合格20200244 合格1.钢筋的屈服点s 和抗拉强度b 按下式计算：式中 s σ、b σ——分别为钢筋的屈服点和抗拉强度（MPa ）；s F 、b F ——分别为钢筋的屈服荷载和最大荷载（N ）；A ——试件的公称横截面积（mm 2）第一根：s σ ==393 Mpa>335 MPab σ ==499 Mpa>455 Mpa第二根：s σ == Mpa>335 MPab σ == Mpa>455 Mpa180°弯曲2.钢筋的伸长率5δ或10δ按下式计算如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。

钢筋原材常规检测试验方法摘要：一、引言二、钢筋原材检测的重要性三、常规检测方法概述1.外观检测2.直径测量3.拉伸试验4.弯曲试验5.硬度试验6.化学成分分析四、检测过程中的注意事项五、结论正文：一、引言随着我国基础设施建设的快速发展，钢筋作为建筑业中不可或缺的建筑材料，其质量问题备受关注。

为确保工程质量安全，对钢筋原材进行常规检测显得尤为重要。

本文将对钢筋原材的常规检测试验方法进行详细介绍，以期为相关人员提供参考。

二、钢筋原材检测的重要性钢筋原材检测主要包括外观、直径、力学性能、弯曲性能、硬度和化学成分等方面。

这些检测项目旨在确保钢筋的质量符合国家标准和设计要求，从而保证建筑工程的安全性和耐久性。

三、常规检测方法概述1.外观检测外观检测主要包括钢筋的表面质量、规格、形状等方面的检查。

要求钢筋表面光滑，无毛刺、裂纹、折叠等缺陷。

2.直径测量直径测量是检测钢筋直径是否符合国家标准的方法。

测量工具可为千分尺、卡尺等，测量结果需精确到0.01mm。

3.拉伸试验拉伸试验是评估钢筋抗拉强度和塑性变形能力的重要手段。

试验结果包括抗拉强度、屈服强度、伸长率等。

4.弯曲试验弯曲试验主要用于检测钢筋的弯曲性能，包括弯曲角度、弯曲半径等。

试验结果应满足国家标准要求。

5.硬度试验硬度试验是评估钢筋硬度及硬度均匀性的方法。

常用的硬度试验方法有布氏硬度试验、洛氏硬度试验等。

6.化学成分分析化学成分分析是检测钢筋材质是否合格的关键环节。

通过对钢筋中碳、硅、锰、磷、硫等元素的含量进行分析，以确保钢筋的化学成分符合国家标准。

四、检测过程中的注意事项1.检测设备应定期校准，确保检测结果的准确性。

2.检测人员应具备专业知识，熟悉检测标准和方法。

3.试验过程中应严格控制试验条件，避免对检测结果产生影响。

4.检测结果应记录完整，便于日后追溯和分析。

五、结论钢筋原材常规检测试验方法是确保建筑工程质量安全的重要手段。

通过对钢筋进行外观、直径、力学性能、弯曲性能、硬度和化学成分等方面的检测，可以有效保障钢筋的质量。

混凝土用热轧钢筋拉伸试验1. 混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积（1）钢筋的牌号及其含义（2）钢筋的公称直径、横截面面积2. 组批规则和取样方法（1）组批规则钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t。

超过60 t的部分，每增加40t（或不足40 t的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。

各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。

混合批的重量不大于60t。

（2）取样方法每批钢筋的检验项目，取样方法和试验方法应符合下表的规定：（3）试件要求拉伸试件的长度L ，分别按下式计算后截取： 拉伸试件：1022h h L L ++=；式中：L 、w L ——分别为拉伸试件和冷弯试件的长度（mm ）；L 0——拉伸试件的标距（mm ）；h 、h 1——分别为夹具长度和预留长度（mm ），h1＝（0.5～1）a ； a ——钢筋的公称直径（mm ）。

对于光圆钢筋一般要求夹具之间的最小自由长度不小于350mm ； 对于带肋钢筋，夹具之间的最小自由长度一般要求：25≤d 时，不小于350mm ；3225≤<d 时，不小于400mm ；5032≤<d 时，不小于500mm 。

2.主要仪器设备（1）万能材料试验机：示值误差不大于1％。

量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm ）等。

3.试样制备拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L 0，精确至0.1mm ，见图-1。

根据钢筋的公称直径选取公称横截面积（mm 2）。

图-1 钢筋拉伸试验试件a －试样原始直径；L 0－标距长度；h 1－取（0.5～1）a ；h －夹具长度4.试验步骤①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

钢筋试验规范混凝⼟⽤热轧钢筋拉伸、冷弯试验⼀、钢筋拉伸试验1. 混凝⼟⽤热轧光圆钢筋及带肋钢筋牌号及公称直径、横截⾯⾯积（1）钢筋的牌号及其含义（2）钢筋的公称直径、横截⾯⾯积2. 组批规则和取样⽅法（1）组批规则钢筋应按批进⾏检查和验收，每批由同⼀牌号、同⼀炉罐号、同⼀规格的钢筋组成。

每批重量通常不⼤于60t 。

超过60 t 的部分，每增加40t （或不⾜40 t 的余数），增加⼀个拉伸试验试样和⼀个弯曲试验试样。

允许由同⼀牌号、同⼀冶炼⽅法、同⼀浇注⽅法的不同炉罐号组成混合批。

各炉罐号含碳量之差不⼤于%，含锰量之差不⼤于%。

混合批的重量不⼤于60t 。

（2）取样⽅法每批钢筋的检验项⽬，取样⽅法和试验⽅法应符合下表的规定：（3）试件要求拉伸试件的长度L ，分别按下式计算后截取：拉伸试件：1022h h L L ++=；式中：L 、w L ——分别为拉伸试件和冷弯试件的长度（mm ）；L 0——拉伸试件的标距（mm ）；h 、h 1——分别为夹具长度和预留长度（mm ），h1＝（～1）a ； a ——钢筋的公称直径（mm ）。

对于光圆钢筋⼀般要求夹具之间的最⼩⾃由长度不⼩于350mm ；对于带肋钢筋，夹具之间的最⼩⾃由长度⼀般要求：25≤d 时，不⼩于350mm ；3225≤2.主要仪器设备（1）万能材料试验机：⽰值误差不⼤于1％。

量程的选择：试验时达到最⼤荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm ）等。

3.试样制备拉伸试验⽤钢筋试件不得进⾏车削加⼯，可以⽤两个或⼀系列等分⼩冲点或细划线标出试件原始标距，测量标距长度L 0，精确⾄0.1mm ，见图-1。

根据钢筋的公称直径选取公称横截⾯积（mm 2）。

图-1 钢筋拉伸试验试件a －试样原始直径；L 0－标距长度；h 1－取（～1）a ；h －夹具长度4.试验步骤①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再⽤下夹具固定试件下端。

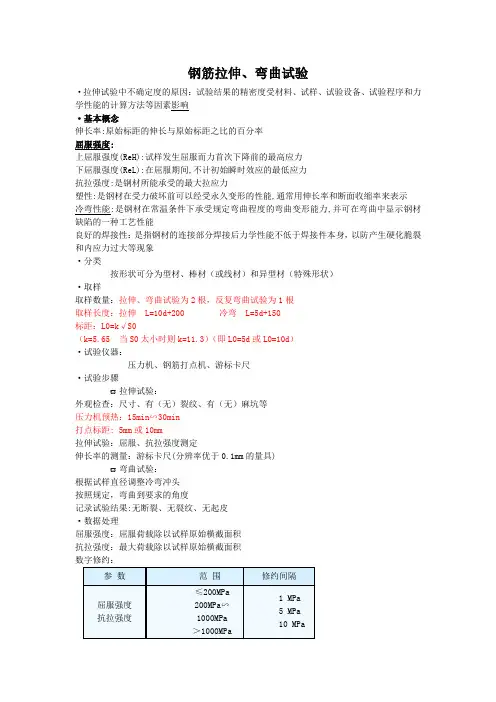

钢筋拉伸、弯曲试验·拉伸试验中不确定度的原因：试验结果的精密度受材料、试样、试验设备、试验程序和力学性能的计算方法等因素影响·基本概念伸长率:原始标距的伸长与原始标距之比的百分率屈服强度:上屈服强度(ReH):试样发生屈服而力首次下降前的最高应力下屈服强度(ReL):在屈服期间,不计初始瞬时效应的最低应力抗拉强度:是钢材所能承受的最大拉应力塑性:是钢材在受力破坏前可以经受永久变形的性能,通常用伸长率和断面收缩率来表示冷弯性能:是钢材在常温条件下承受规定弯曲程度的弯曲变形能力,并可在弯曲中显示钢材缺陷的一种工艺性能良好的焊接性：是指钢材的连接部分焊接后力学性能不低于焊接件本身，以防产生硬化脆裂和内应力过大等现象·分类按形状可分为型材、棒材（或线材）和异型材（特殊形状）·取样取样数量：拉伸、弯曲试验为2根，反复弯曲试验为1根取样长度：拉伸 L=10d+200 冷弯 L=5d+150标距：L0=k√S0（k=5.65 当S0太小时则k=11.3）（即L0=5d或L0=10d）·试验仪器：压力机、钢筋打点机、游标卡尺·试验步骤ϖ拉伸试验：外观检查：尺寸、有（无）裂纹、有（无）麻坑等压力机预热：15min∽30min打点标距: 5mm或10mm拉伸试验：屈服、抗拉强度测定伸长率的测量：游标卡尺(分辨率优于0.1mm的量具)ϖ弯曲试验：根据试样直径调整冷弯冲头按照规定，弯曲到要求的角度记录试验结果:无断裂、无裂纹、无起皮·数据处理屈服强度：屈服荷载除以试样原始横截面积抗拉强度：最大荷载除以试样原始横截面积·注意事项试验前必须对试样进行外观检查屈服强度测定时应尽量保持应变速率达到要求并且保持恒定，即在屈服完成之前不再调节加载速度测定伸长率时，应将断裂部分仔细地配接在一起，使其轴线处于同一直线上，并且采取措施确保断裂部分适当接触后测量试样断后标距测定伸长率所选用的量具应使用分辨率优于0.1mm的量具或测量装置测定断后标距，一般满足此要求的常用工具就是游标卡尺，而不是钢板尺（1mm）结果处理时所采用的横截面积应保留4位有效数字，这一值不用计算，可从<GB 1499.2-2007>中直接查表求得结果处理时，强度修约间隔为5MPa,伸长率为0.5%试验过程出现意外情况，则试验结果无效，应用同数量试样重新试验试验后试样上若出现两个或两个以上的缩颈，以及显示出肉眼可以看见的冶金缺陷（如:分层、气泡、夹渣、缩孔等）应在试验记录和报告中注明冷弯试验，在填写记录时应记录试验后的试样描述，而不能只记录判断结果，即“合格”或“不合格”试验结果判定时采用最新GB1499中的规定值，而不能采用《公路工程桥梁施工规范》中的规定值出具钢筋报告时必须给出每根钢筋的试验结果值·焊接方法电阻点焊、闪光对焊、双（单）面搭接焊、双（单）面帮条焊、熔槽帮条焊、坡口焊、气压焊等·外观验收符合验收要求·取样取样数量：3根试样取样长度：闪光对焊 L≥8d+2L夹持双面搭接焊 L≥8d+L焊缝+2L夹持·加载速率：10∽30MPa/s·注意事项：同钢筋拉伸、弯曲试验·试验结果判定：依据JGJ18—2003。
