机械制图正多边形的画法课件

  • 格式：ppt
  • 大小：189.50 KB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

画正多边形课件

画正多边形课件
探讨较高边数多边形的特殊性质和应用
总结
课程回顾
总结本课程的内容和要点
强化习题训练
带学生进行习题练习加深对正多边形的理解
参考文献
1 书籍
列出与正多边形相关的书 籍
2 论文
列出与正多边形相关的学 术论文
3 网站
介绍正多边形相关的网站 资源
画正多边形ppt课件
# 画正多边形ppt课件 本课程将介绍如何画一个正多边形，这些多边形具有独特的性质和应用。让 我们一起来探索吧！
引言
课程目标
介绍如何画正多边形
正多边形重要性
探讨正多边形的特性和应用
基本概念
1 什么是正多边形
描述正多边形的定义和特点
2 角度和边长关系
探讨正多边形的角度和边长之间的关系
特殊性质
探讨正五边形的特殊性质和应用
画图演示
通过示意图和动画演示画正五边形的过程
画正六边形
1 步骤介绍
详细讲解画一个正六边形的步骤
2 画图演示
通过示意图和动画演示画正六边形的过程
画正七边形及以上
1
注意事项Βιβλιοθήκη 2探讨在画较高边数多边形时需要注意的
细节
3
具体说明
讲解如何画正七边形及更高边数的多边形
特殊性质
画正三角形
1
步骤介绍
详细讲解画一个正三角形的步骤
2
画图演示
通过示意图和动画演示画正三角形的过程
3
特殊性质
探讨正三角形的特殊性质和应用
画正四边形
步骤介绍
详细讲解画一个正四边形的步骤
画图演示
通过示意图和动画演示画正四边 形的过程
特殊性质
探讨正四边形的特殊性质和应用

机械制图-等分圆周和作正多边形

机械制图-等分圆周和作正多边形
通过演示和练习，能较熟练使 用绘图工具，掌握基本作图方法， 激发大家对该课程的学习热情
机械制图
教学重难点 ：
等分圆的基本方法
利用等分法作各种正多正多边形通常都是用等分圆周的方法绘制。绘制过程为：确定多边形的中 心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可 完成多边形的绘制。对于三边、六边等特殊的角度，应尽量利用三角板量取角 度。
机械制图-等分圆周和作 正多边形
路漫漫其悠远
2020/7/14
机械制图
复习
1、常用的绘图工具有哪些？ 2、作AB线段的五等分。
路漫漫其悠远
机械制图
引入：激动人心的时刻
路漫漫其悠远
机械制图
教学目标：
路漫漫其悠远
掌握等分圆周及作正五边形的 基本方法
通过学习和练习，能运用三角板 和分轨等分圆周和作五角星
路漫漫其悠远
机械制图
作业 1、预习下一章的内容 2、习题册P7。
路漫漫其悠远
路漫漫其悠远
机械制图
任务二：作五角星
路漫漫其悠远
正五边形的作图要点
路漫漫其悠远
机械制图
小组之星
五组同学每组推选一画的最漂亮 最正确的图形，来进行评比
路漫漫其悠远
机械制图
课堂总结
圆的等分方法是本节课的 主要内容，把图作正确也许 很容易，但作的漂亮美观不 容易。考试时，切记要保留 作图痕迹，粗细分明。大家 一定要多加练习。

机械制图课件-11常用几何图形的画法

机械制图课件-11常用几何图形的画法

（4）用曲线板光滑地连接所得的各点，即为所求椭圆。
C
A
O
B
D
方法二：四心固法
四心法是一种近似的作图方法，即采用四段圆弧来代替椭 圆曲线，由于作图时应先求出这四段圆弧的圆心，故将此方法 称为四心法。
已知长、短轴AB和CD作近似椭圆
作图步骤： （1）连接AC，并在AC上取CE1=CE=OA-OC； （2）作AE1的垂直平分线，与长，短袖分别交于Ol和O2、再作 对称点O3和O4 ； （3）以Ol ，O2 ，O3，O4各点为圆心。O1A，O3B，O2C，O4D 为半径，分别画圆弧，即得所求得近似椭圆。
这里，我们仅介绍椭圆的两种近似画法。
方法一：同心圆法 用同心圆法画椭圆的基本方法是，在确定了椭圆长短轴后， 通过作图求得椭圆上的一系列点再将其光滑连接。
作图步骤：
（1）以O为圆心OA和OC为半径，分别画辅助圆。 （2）过圆心O作若干直线和两辅助圆相交。 （3）过大圆上的交点引平行于CD的直线。又过小圆上的交点 引平行于AB的直线。则它们的交点即为椭圆上的点。
O4
E
C K
E1
A
O1 O
K1
D
N
O3 B N1
O2
注意：圆心的连线与圆弧的交点K，R1，N，Nl为切点。
四、圆弧连接
用已知半径的圆弧，光滑连接(即相切)两已知线段（或已知圆 弧），称为圆弧连接。这种起连接作用的圆弧，称为连接弧，切点 称为连接点。
作图时需要解决的两个问题： （1）确定连接圆弧圆心的位置； （2）准确定出切点（连接点）的位置。
(c)圆弧与圆弧连接(外切)
R
2
o a
o
相加
(d)圆弧与圆弧连接(内切)

机械制图课件-第一章 第4节 几何作图

机械制图课件-第一章 第4节 几何作图
4）按25尺寸作出右侧竖线，完成作图。
e
φ14 φ18
2
25
55
1个单位
c
a d
b
3个单位
f
《基本知识和技能
六等分的作图步骤
金大鹰 主编 第一章 制图基本知识和技能
第四节 几 何 作 图
用30°- 60°三角板和丁字配合作图
圆周三、六等分的作图步骤
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第一章 制图基本知识和技能
二、圆弧连接
第四节 几 何 作 图
用一圆弧光滑地连接相邻两线段的作图方法，称为圆弧连接。
R-R2
三、斜度和锥度
第四节 几 何 作 图
1.斜度 斜度是指一直线对另一直线或一平面对另一平面的倾斜程度。
α
即:tanα=
H L
L
斜度常以1:n的形式标注，并在其前面加上斜度符号“
”。
斜度符号
H
1.4h
30°
符号线宽为字高的十分之一，符号的方向应与斜度方向一致
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第一章 制图基本知识和技能
《机械制图》 中等职业 非机类 少学时 第8版 金大鹰 主编 第一章 制图基本知识和技能
第四节 几 何 作 图
2.两直线间的圆弧连接
作 1）作与已知角两边分别相距为R的平行线，交点O即为连接弧圆心；
图 步
2）自O点分别向已知角两边作垂线，垂足M、N即为切点；
骤 3）以O点为圆心，R为半径在两切点M、N之间画连接圆弧即为所求。
第四节 几 何 作 图
3）两圆弧之间的内切连接
连接弧半径R为：
A O1
B O2

机械制图正多边形的画法课件

机械制图正多边形的画法课件
的精神， 激发学生对机电专业学习的兴趣 • 3. 通过画图中需减小积累误差的 思考与操作，培养学生解决实际问题的能 力。
• • • • • • • • • • • •
•
教学重点
1.正六边形的画法； 2.正五边形的画法。 （选讲） 3.任意正多边形的近似画法 教学难点 准确作图 教学课时 1课时 教学方法 小组合作探究法 知识回顾 1.常用的绘图工具
• • • •
• （a） (b) • 方法二： 用三角板作图 • 以60°三角板配合丁字尺作平行线，画出
四条边斜边，再以丁字尺作上、下水平边， 即得圆内接正六边形，如上图(b)所示。
• 学生课堂分小组练习 • 项目二：正五边形的画法 • 作图步骤如下： • 1.作OA的中点M。 • 2.以M点为圆心，M1为半径作弧，交水平直
丁字尺，圆规，划规，三角板等
•
2.绘图工具的使用
• 新课导入 • 生活中我们会碰到许多的实际物体，其形状
都是正多边形的，那些大家能举一些实际的例子 吗？既然大家都知道这么多的正多边形，那么大 家能够正确的会出这些正多边形吗？这节课，我 将带着大家一起把这个问题给解决掉。 新课讲授 项目一：正六边形的画法 方法一：用圆规作图 分别以已知圆在水平直径上的两处交点A、D为圆 心，以R = D/2作圆弧，与圆交于B、C、E、F点， 依次连接A、B、C、D、E、F点即得圆内接正六边 形，如下图(a)所示。
径于K点。 • 3.以1K为边长，将圆周五等分，交点分别 为2、3、4、5即可作出圆内接正五边形。为例说明） • 1.根据已知AK画圆。将直径AK分成七等分 （作辅助射线AK’，用平行线法等分直径）。 • 2.以A为圆心， AK为半径作圆弧与MN的延 长线交与点S。 • 3.连接点S和点2（做任意多边形都是通过 第二等分点），其延长线交圆周与点G，AG 即为正七边形的边长。 • 4.以AG之长在圆周上以次截取各等分点B、 C、D、E、F（试分并注意调整圆规，以修 正作图误差），顺次连接各等分点即得正 七边形。

很全的哦正多边形的画法ppt课件

很全的哦正多边形的画法ppt课件
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

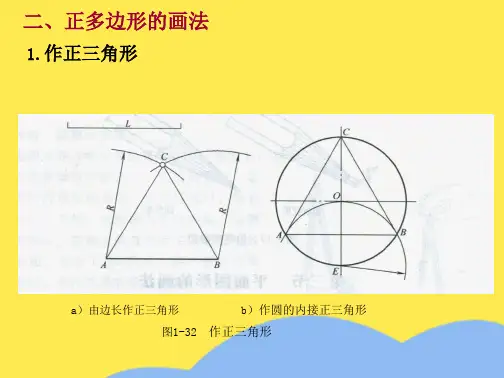

1. 圆的内接正三角形
O
B
C
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
A
1 1'
2
2'
3
3'
4' 4
5'
5
6'
6 p
7
B M1
C
D
G N1
F
E
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
四、圆弧的连接
2. 作圆的内接正六边形
F
E
A
D
B
C
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
3. 作圆内接正五边形
MP
K
B C
E D
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

画法几何及机械制图PPT课件

25
10
5
20
10
第9页/共60页
标题栏 标题栏位于图纸的右下角，其格式与尺寸按国标GB/T10610.1－1989 的
规定。
第10页/共60页
二、比例 （GB/T 14690-1993)
1、图样的比例：指图形要素的线性尺寸与实物相应要素的线性尺寸之比。
图样尺寸
比例=
20
实际尺寸
15 15
20
2:1 1:1
第18页/共60页
3.点划线、虚线和其它线相交时，都应在线段处相交，不应在空隙处相交。 4.当虚线处于粗实线的延长线时，在虚实的连接处应留有空隙。
第19页/共60页
第20页/共60页
（二）尺寸的组成
尺寸数字
数字~10毫米
尺寸界线超出箭头约2毫米
尺寸的组成: (1) 尺寸界线（细实线）
（1） 标注半径尺寸时，应在尺寸数字前加注 符号R。
R6
R3
R5
（2） 应标注在是圆弧的视图上，且尺寸线或其延长线应通过圆心。
R1
0
×R10
（3） 小于或等于半圆的圆弧应注半径尺寸。
（4） 标注球面半径时，应在符号R前加注 符号S。
第30页/共60页
第31页/共60页
⒋ 狭小部位尺寸
5 3 23 5
第6页/共60页
图框格式
在图纸上必须用粗实线画出图框，其格式分为留装 订边和不留装订边两种，同一产品的图样只能采用一 种图框格式。
c c
B
c c
L
a
c
a
c
标题栏 L
标题栏 B
第7页/共60页
B
图框格式
标题栏
L

机械制图正多边形的画法


重要性及应用领域
重要性
正多边形在机械制图中的应用非常广泛，如齿轮、轴承、凸轮等零件的设计和 绘制。掌握正多边形的画法对于提高机械制图技能和保证图纸的准确性具有重 要意义。
应用领域
正多边形的画法在机械、汽车、航空、船舶等领域都有广泛应用，是工程技术 人员必备的基本技能之一。
02 正多边形的定义与性质
正多边形的定义
01
正多边形是指各边相等，各内角 也相等的多边形。
02
正多边形的所有顶点连接其中心 ，将形成等腰三角形。
正多边形的性质
正多边形的所有边长相等。 正多边形的所有外角大小相等。
正多边形的所有内角大小相等。 正多边形的中心角是所有内角的平均值。
03 正多边形的画法
圆规直尺画法
总结词
简单易行，适合初学者
机械制图正多边形的画法
目录
• 引言 • 正多边形的定义与性质 • 正多边形的画法 • 正多边形的等分 • 正多边形的对称与旋转 • 实例与练习
01 引言
主题简介
正多边形
在机械制图中，正多边形是一种 常见的几何图形，由相等边和相 等内角的线段组成。
画法
正多边形的画法是机械制图的基 本技能之一，需要掌握其几何特 性和绘图技巧。
坐标定点法
总结词
适合已知各顶点坐标的情况，精度高
详细描述
根据正多边形的各顶点坐标，使用坐 标定点法直接绘制出正多边形。这种 方法需要知道各顶点的精确坐标，但 精度较高。
04 正多边形的等分
正多边形的等分原理
正多边形等分的原理是通过将正多边 形的每个内角等分，然后连接等分点 与正多边形的中心，形成多个小等边 三角形。
05 正多边形的对称与旋转

《机械制图》课件[02]几何作图


返回
四、椭圆画法 （一） 四心近似画法——已知相互垂直且平分的椭圆长轴和短轴,则椭
圆的近似画法(四心近似法)步骤如下所示：
1、第一步： 画出长轴AB和短轴CD，连接AC；
2、第二步： 在AC上截取CF，使其等于AO与CO之差CE；
3、第三步： 作AF的垂直平分线，使其分别交AO和OD（或其延长线）于O1和O2点。以O为对称中 心，找出O1的对称点O3及O2的对称点O4，此O1、O2、O3、O4各点即为所求的四圆 心。通过O2和O1、O2和O3、O4和O3各点，分别作连线；
返回
例1：用指定半径画连接圆弧，并定出连接圆心及切点的位置。 （连接圆弧RⅡ=34外切O1圆、O2圆）
RⅡ+R1
RⅡ
•
a
RⅡ
•
b
•
O1
O2
RⅡ+R2
返回
例2：用指定半径画连接圆弧，并定出连接圆心及切点的位置。 （连接圆弧RⅠ=64内切O1圆、O2圆）
RⅠ
•
O1
RⅠ—R1
m•
RⅠ
O2
•n
RⅠ—R2
返回
（一）圆弧外连接的方法与步骤
R
1、画出已知圆弧，半径分为R1、R2； 2、求圆心 分别以（R1+R）及（R2+R）为半径，O1、O2为圆心，画弧交于O； 3、找切点 连接O、O1交已知弧于A，连接O、O2交已知弧于B，则A、B即为切点； 4、连接圆弧 以O为圆心,R为半径画圆弧,连接已知弧于A、B即完成全图。
•
严格把控质量关，让生产更加有保障 。2020 年12月 下午8时 18分20 .12.192 0:18De cember 19, 2020
•
不可麻痹大意，要防微杜渐。20.12.19 20.12.1 920:18:5320:1 8:53De cember 19, 2020

正多边形的画法(共5张PPT)

（1）用丁字尺和三角板画正六边形，如图1-34所示。
图1-34 用丁字尺和三角板画正六边形
（2）用圆规画正六边形，如图1-35所示。
将垂直直径AN进行n等分（图中n=7），以N为圆心，以NA为半径作圆弧交水平中心线于点P、Q点，由P和Q作直线与NA上每相隔一分点如 奇数点(1，3，5)相连，并延长与外接圆交于C，D，E，B，G，F各点，然后顺序连接各顶点，即得七边形BCDENFG，如图1-36所示。 a作图图图图a（以图（（作图作图图图图将奇 （（（a以图） ） ）已11112A121已1已1111垂数121A1----） -） ） -----） ） ） -由已已OO33333333333知 知 知 直 点2244552454244边知用用用用用用知圆圆圆直(的的1用用用用作用用用作用用长对圆圆丁丁圆丁对，的的的径长长丁丁圆圆正丁圆丁正丁丁作角规规字字规字角3内内内A度度，字字规规三字规字三字字正距画画尺尺画尺距N接接接为为进5尺尺画画角尺画尺角尺尺三正正和和正和ee正正正边边)用用相行和和正正形和正和形和和角六六三三六三六六n长长圆圆连n三三六六三六三三三形边边角角边角边等边边，，规规，角 角 边 边 角 边 角 角 角形 形 板 板 形 板形分形形即即六六并板板形形板形板板板，，画画，画（可可等等延画画画画画画如如正正如正图作作分分长正正正正正正图图六六图六b中出出）与六六六六六六边边边111bbn圆圆---作))外333=边边边边边边形形形已已内内5557圆接形形形形形形，，，知知所所所）接接的圆如如如对对示示示，正正内交图图图角角。。。以五五接于距距111N边边---正C为333ee形形444，作作三圆所 所 所。。D圆圆角心示示示，内内形，。。。E接接以，正正NBA六， 六为边G边半，形形径Fcc各作))已已点圆知知，弧对对然交边边后水距距顺平SS序中作作连心圆圆接线外外各于切切顶点正正点P六六、，边边Q即形 形点得，七由边P形和BQC作DE直N线FG与，NA如上图每1-相36隔所一示分。点如
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
丁字尺，圆规，划规，三角板等
•
2.绘图工具的使用
• 新课导入 • 生活中我们会碰到许多的实际物体，其形状
都是正多边形的，那些大家能举一些实际的例子 吗？既然大家都知道这么多的正多边形，那么大 家能够正确的会出这些正多边形吗？这节课，我 将带着大家一起把这个问题给解决掉。 新课讲授 项目一：正六边形的画法 方法一：用圆规作图 分别以已知圆在水平直径上的两处交点A、D为圆 心，以R = D/2作圆弧，与圆交于B、C、E、F点， 依次连接A、B、C、D、E、F点即得圆内接正六边 形，如下图(a)所示。
径于K点。 • 3.以1K为边长，将圆周五等分，交点分别 为2、3、4、5即可作出圆内接正五边形。
• *项目三：任意正多边形的画法（以正七边
形为例说明） • 1.根据已知AK画圆。将直径AK分成七等分 （作辅助射线AK’，用平行线法等分直径）。 • 2.以A为圆心， AK为半径作圆弧与MN的延 长线交与点S。 • 3.连接点S和点2（做任意多边形都是通过 第二等分点），其延长线交圆周与点G，AG 即为正七边形的边长。 • 4.以AG之长在圆周上以次截取各等分点B、 C、D、E、F（试分并注意调整圆规，以修 正作图误差），顺次连接各等分点即得正 七边形。
《正多边形的画法》教案
ห้องสมุดไป่ตู้
授课人 ：杨成林 班级 ：11秋机电
• 教学目标 • 知识目标 1. 正六边形的画法 • 2. 正五边形的画法 • * 3. 任意正多边形的近似画法 • 能力目标 1. 掌握正六边形的画法 • 2. 掌握正五边形的画法 • 3. 了解任意正多边形的近似画法 • 情感目标 1. 培养学生认真细致的职业素养 • 2. 培养学生行为习惯和吃苦耐劳
的精神， 激发学生对机电专业学习的兴趣 • 3. 通过画图中需减小积累误差的 思考与操作，培养学生解决实际问题的能 力。
• • • • • • • • • • • •
•
教学重点
1.正六边形的画法； 2.正五边形的画法。 （选讲） 3.任意正多边形的近似画法 教学难点 准确作图 教学课时 1课时 教学方法 小组合作探究法 知识回顾 1.常用的绘图工具
• • • •
• （a） (b) • 方法二： 用三角板作图 • 以60°三角板配合丁字尺作平行线，画出
四条边斜边，再以丁字尺作上、下水平边， 即得圆内接正六边形，如上图(b)所示。
• 学生课堂分小组练习 • 项目二：正五边形的画法 • 作图步骤如下： • 1.作OA的中点M。 • 2.以M点为圆心，M1为半径作弧，交水平直
• 课堂小结 • 通过本节课的学习，我们掌握了正六
边形和正五边形的画法，作为知识的延伸， 我们有又了解了任意正多边形的近似画法， 希望大家下去多多练习，以便以后帮助我 们解决一些实际的生活问题。 • 课后作业 • 1.做个标准的五角星,以便我们钳工实习 时练习 • 2.选做一个正多边形（n≧7） • 课后感想
