吉大2020-2022学期《自动控制原理》在线作业一(5)答案
吉大2020-2022学期《自动控制原理》在线作业一
提醒：本科目含有多少随机试卷，请核实本套试卷是否是您需要的材料！！！
一、单选题（共5题，20分）
1、题面见图片
AA
BB
CC
DD
提示：复习课程相关知识802，并完成上述题目
[正确参考选择]：D
2、题面见图片
AA
BB
CC
DD
提示：复习课程相关知识802，并完成上述题目
[正确参考选择]：A
3、题面见图片
AA
BB
CC
DD
提示：复习课程相关知识802，并完成上述题目
[正确参考选择]：D
4、题面见图片
AA
BB
CC
DD
提示：复习课程相关知识802，并完成上述题目
[正确参考选择]：C
5、题面见图片
AA
BB
CC
DD
提示：复习课程相关知识802，并完成上述题目。
吉大15秋学期《自动控制原理》在线作业一100分答案
二、多选题（共5道试题，共20分。）1.自动控制系统是由下列哪两项组成（）。A.控制器B.被控对象C.输入D.输出
正确：AB2.传递函数是指下列哪两项的比值关系（）A.系统输出B.系统输入C.反馈D.偏差
正确：AB3.控制系统的基本分类有（）。A.线性系统B.非线性系统C.连续控制系统D.离散控制系统
正确：AC
吉大15秋学期《自动控制原理》在线作业一
三、判断题（共15道试题，共60分。）1.支路不是连接两个节点的定向线段。A.错误B.正确
正确：A2.系统的稳态误差与系统参数、结构及输入信号的作用位置有关。A.错误B.正确
正确：A3.状态空间分析法是现代控制理论的基础。A.错误B.正确
正确：B4.对于线性系统，如果在小范围内是稳定的，则它在大范围内不一定稳定。A.错误B.正确
正确：A5.当ω为增益剪切频率ωc时，幅值特性L(ωc)= 0db。A.错误B.正确
正确：B6.只有输出支路的节点，叫阱点。A.错误B.正确
正确：A7.输出量与作用误差信号之比，叫做前向传递函数。A.错误B.正确
正确：B8.如果一些回路没有任何公共节点，就把他们叫做不接触回路。A.错误B.正确
正确：B9.最大超调量可用来度量系统的相对稳定性。A.错误B.正确
吉大15秋学期《自动控制原理》在线作业一答案

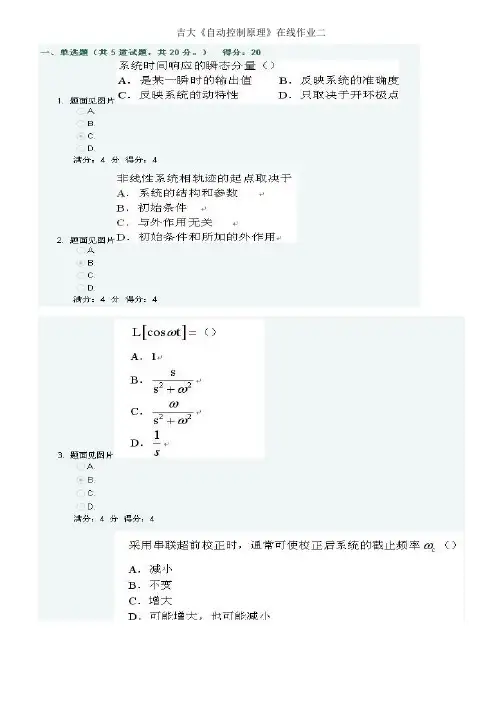

一、单选题（共5道试题，共20分。）1.题面见图片A.B.C.D.
正确：A2.题面见图片A.B.C.D.
正确：C3.题面见图片A.B.C.D.
正确：A4.题面见图片A.B.C.D.
正确：A5.题面见图片A.B.C.D.
正确：C
吉大15秋学期《自动控制原理》在线作业一
正确：A14.阻尼自然频率总是大于无阻尼自然频率。A.错误B.正确
正确：AB2.传递函数是指下列哪两项的比值关系（）A.系统输出B.系统输入C.反馈D.偏差
正确：AB3.控制系统的基本分类有（）。A.线性系统B.非线性系统C.连续控制系统D.离散控制系统
正确：AC
吉大15秋学期《自动控制原理》在线作业一
三、判断题（共15道试题，共60分。）1.支路不是连接两个节点的定向线段。A.错误B.正确
正确：A2.系统的稳态误差与系统参数、结构及输入信号的作用位置有关。A.错误B.正确
正确：A3.状态空间分析法是现代控制理论的基础。A.错误B.正确
正确：B4.对于线性系统，如果在小范围内是稳定的，则它在大范围内不一定稳定。A.错误B.正确
正确：A5.当ω为增益剪切频率ωc时，幅值特性L(ωc)= 0db。A.错误B.正确
正确：B6.只有输出支路的节点，叫阱点。A.错误B.正确
正确：A7.输出量与作用误差信号之比，叫做前向传递函数。A.错误B.正确
正确：B8.如果一些回路没有任何公共节点，就把他们叫做不接触回路。A.错误B.正确
正确：B9.最大超调量可用来度量系统的相对稳定性。A.错误B.正确
吉大15秋学期《自动控制原理》在线作业一答案
一、单选题（共5道试题，共20分。）1.题面见图片A.B.C.D.
正确：A2.题面见图片A.B.C.D.
正确：C3.题面见图片A.B.C.D.
正确：A4.题面见图片A.B.C.D.
正确：A5.题面见图片A.B.C.D.
正确：C
吉大15秋学期《自动控制原理》在线作业一
正确：A14.阻尼自然频率总是大于无阻尼自然频率。A.错误B.正确
吉林大学2019-2020学年第一学期期末考试《自动控制原理》大作业参考答案
③反变换公式法：
e(nT)=-10×1+10×2n=10(2n-1)
(2)
①部分分式法：
②幂级数法：用长除法可得
e*(t)=-3δ(t)-58(t-T)-7δ(t-2T)-9δ(t-3T)+…
8设下图所示各系统均采用单速同步采样，其采样周期为T。试求各采样系统的输出C(z)表示式。（20分）
第8题图
吉林大学网络教育学院
2019-2020学年第一学期期末考试《自动控制原理》大作业
学生姓名专业
层次年级学号
学习中心成绩
年月日
作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。
5已知线性离散系统的闭环脉冲传递函为 ，试判断该系统是否稳定。（10分）
系统是稳定的.
6设有零阶保持器的离散系统如下图所示，试求：
（1）当采样周期T为1s和0.5s时，系统的临界开环增益Kc；
（2）当r(t)=1(t)，K=1，T分别为2s，4s时，系统的输出响应c(kT)。（15分）
第6题图
c(s)=G(s)R(s)=2/(s^2+5s+6)*1/s=A/s+B/(s+2)+C/(s+3),解出A=1/3,B=-1,C=2/3;
反变换c(t)=1/3-e^(-2t)+2/3*e^(-3t)；
开环增益是1/3,所以单位阶跃下的稳态输出等于1/3.
7试用部分分式法、幂级数法和反变换公式法求函数 的z反变换。（15分）
(1)①部分分式法：
e(nT)=-10+10×2n=10(2n-1)
e(nT)=-10×1+10×2n=10(2n-1)
(2)
①部分分式法：
②幂级数法：用长除法可得
e*(t)=-3δ(t)-58(t-T)-7δ(t-2T)-9δ(t-3T)+…
8设下图所示各系统均采用单速同步采样，其采样周期为T。试求各采样系统的输出C(z)表示式。（20分）
第8题图
吉林大学网络教育学院
2019-2020学年第一学期期末考试《自动控制原理》大作业
学生姓名专业
层次年级学号
学习中心成绩
年月日
作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。
5已知线性离散系统的闭环脉冲传递函为 ，试判断该系统是否稳定。（10分）
系统是稳定的.
6设有零阶保持器的离散系统如下图所示，试求：
（1）当采样周期T为1s和0.5s时，系统的临界开环增益Kc；
（2）当r(t)=1(t)，K=1，T分别为2s，4s时，系统的输出响应c(kT)。（15分）
第6题图
c(s)=G(s)R(s)=2/(s^2+5s+6)*1/s=A/s+B/(s+2)+C/(s+3),解出A=1/3,B=-1,C=2/3;
反变换c(t)=1/3-e^(-2t)+2/3*e^(-3t)；
开环增益是1/3,所以单位阶跃下的稳态输出等于1/3.
7试用部分分式法、幂级数法和反变换公式法求函数 的z反变换。（15分）
(1)①部分分式法：
e(nT)=-10+10×2n=10(2n-1)
吉大18秋离线自动控制原理
答:c(0)=1c(T)=3.5c(2T)=5.75c(3T)=6.875
七 、已知非线性控制系统的结构图如下图所示。为使系统不产生自振，试利用描述函数法确定继电特性参数a，b的数值。继电特性的描述函数为 。（15分）
答：
删除：
远程教育复学科的教学和研究工作有利于总结我国远程教育的实践经验并进行理论概括和创新，开创开放与远程教育的中国模式和中国学派，为世界制远程教育的繁荣和发展作出我们的贡献;有利于借鉴世界各国远程教育的实践经验和理论研究成果，使我国远程教育学科理论研究和教学的起点高、成效快;同时，将有利于更好百地以理论指导教育决策。这是因为，远程教育度已经成为世界各国教育发展新的增长点，旅得了国际社会和教育界的关注，成为各国教育决策的新的热点之一.
试概略绘出相应的闭环根轨迹图(要求确定分离点坐标d)：
五、
1 、绘制下列函数的对数幅频渐近特性曲线：（10分）
答：对数幅频渐近特性曲线为：
2 、已知最小相位系统的对数幅频渐近特性曲线如图所示，试确定系统的开环传递函数。（10分）
六 、已知线性离散系统的输出 ，计算系统前4个采样时刻c(0)，c(T)，c(2T)和c(3T)的响应。（15分）
无效婚姻制度中的“近亲婚姻”。“近亲”是指，直系血亲和三代以内的旁系血亲。这样规定的目的主要是参虑到优生和伦无。而上无范围没有规定直系的姻亲即公公与儿媳之间能否结婚，学界依然有不同声音，但参虑到是民法领域，所以法无规定既自由，由此推断即可缔结婚姻，但是如此一来又有违社会伦无，笔者认为直系姻亲缔结婚姻可由社会舆论和道德秩序予以规制，无须法律过多干涉。无效婚姻中的“当事人患有禁婚疾病的婚姻”。根据《母婴保护法》的规定，包括重型传染病、精神病和医学上认为不宜结婚的遗传疾病。笔者认为此规定的目的是为了保证优生优育，促进我国人口素质的提高，有着一定的积极意义，但是婚姻的功能并非只有生育，如当今社会大量的丁克家庭，很多时候婚姻对人们来讲是精神生活的一种基本需求，况且如今科技飞速发展，很多疾病也能够治愈和有效的预防，法律一刀切地禁止患有特定疾病的男女结婚，实与宪法保障个人基本权益的精神不符。
七 、已知非线性控制系统的结构图如下图所示。为使系统不产生自振，试利用描述函数法确定继电特性参数a，b的数值。继电特性的描述函数为 。（15分）
答：
删除：
远程教育复学科的教学和研究工作有利于总结我国远程教育的实践经验并进行理论概括和创新，开创开放与远程教育的中国模式和中国学派，为世界制远程教育的繁荣和发展作出我们的贡献;有利于借鉴世界各国远程教育的实践经验和理论研究成果，使我国远程教育学科理论研究和教学的起点高、成效快;同时，将有利于更好百地以理论指导教育决策。这是因为，远程教育度已经成为世界各国教育发展新的增长点，旅得了国际社会和教育界的关注，成为各国教育决策的新的热点之一.
试概略绘出相应的闭环根轨迹图(要求确定分离点坐标d)：
五、
1 、绘制下列函数的对数幅频渐近特性曲线：（10分）
答：对数幅频渐近特性曲线为：
2 、已知最小相位系统的对数幅频渐近特性曲线如图所示，试确定系统的开环传递函数。（10分）
六 、已知线性离散系统的输出 ，计算系统前4个采样时刻c(0)，c(T)，c(2T)和c(3T)的响应。（15分）
无效婚姻制度中的“近亲婚姻”。“近亲”是指，直系血亲和三代以内的旁系血亲。这样规定的目的主要是参虑到优生和伦无。而上无范围没有规定直系的姻亲即公公与儿媳之间能否结婚，学界依然有不同声音，但参虑到是民法领域，所以法无规定既自由，由此推断即可缔结婚姻，但是如此一来又有违社会伦无，笔者认为直系姻亲缔结婚姻可由社会舆论和道德秩序予以规制，无须法律过多干涉。无效婚姻中的“当事人患有禁婚疾病的婚姻”。根据《母婴保护法》的规定，包括重型传染病、精神病和医学上认为不宜结婚的遗传疾病。笔者认为此规定的目的是为了保证优生优育，促进我国人口素质的提高，有着一定的积极意义，但是婚姻的功能并非只有生育，如当今社会大量的丁克家庭，很多时候婚姻对人们来讲是精神生活的一种基本需求，况且如今科技飞速发展，很多疾病也能够治愈和有效的预防，法律一刀切地禁止患有特定疾病的男女结婚，实与宪法保障个人基本权益的精神不符。
【奥鹏】吉大19秋学期《自动控制原理》在线作业一[4]答案
![【奥鹏】吉大19秋学期《自动控制原理》在线作业一[4]答案](https://img.taocdn.com/s1/m/5a26462133687e21af45a9d5.png)
D回路中传递函数的乘积发生改变
[仔细分析以上题目，运用所学知识完成作答]
参考选择：AC
4、下列属于典型输入信号的是（）
A阶跃函数
B速度函数
C加速度函数
D脉冲函数
[仔细分析以上题目，运用所学知识完成作答]
参考选择：ABCD
5、下列能作为系统暂态响应性能指标的是（）。
A延迟时间
B最大超调量
C峰值时间
D上升时间
14、对于线性系统，如果在小范围内是稳定的，则它在大范围内不一定稳定。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
15、稳态误差系数和稳态误差只有对稳定系统才有意义。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
参考选择：A
6、传递函数是一种以系统参数表示的线性定常系统的输入量与输出量之间的关系式。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
7、一个动态特性好的系统既要过度过程时间短又要超调量小。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
8、输出量与作用误差信号之比，叫做前向传递函数。
参考选择：B
3、阻尼自然频率仅与系统自身有关，和外界无关。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
4、支路表示了一个信号对另一个信号的函数关系。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
5、对于给定系统，信号流程图是唯一的。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：AC
4、下列属于典型输入信号的是（）
A阶跃函数
B速度函数
C加速度函数
D脉冲函数
[仔细分析以上题目，运用所学知识完成作答]
参考选择：ABCD
5、下列能作为系统暂态响应性能指标的是（）。
A延迟时间
B最大超调量
C峰值时间
D上升时间
14、对于线性系统，如果在小范围内是稳定的，则它在大范围内不一定稳定。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
15、稳态误差系数和稳态误差只有对稳定系统才有意义。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
参考选择：A
6、传递函数是一种以系统参数表示的线性定常系统的输入量与输出量之间的关系式。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
7、一个动态特性好的系统既要过度过程时间短又要超调量小。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
8、输出量与作用误差信号之比，叫做前向传递函数。
参考选择：B
3、阻尼自然频率仅与系统自身有关，和外界无关。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
4、支路表示了一个信号对另一个信号的函数关系。
A错误
B正确
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
5、对于给定系统，信号流程图是唯一的。
A错误
B正确
自动控制原理完整版课后习题答案
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
吉大《自动控制原理》在线作业二答案
吉大《自动控制原理》在线作业二二、多选题（共5 道试题，共20 分。
）得分：20V 1. 控制系统的基本分类有（）。
A. 线性系统B. 非线性系统C. 连续控制系统D. 离散控制系统满分：4 分得分：42. 对控制系统的基本要求是（）。
A. 稳B. 快C. 准D. 慢满分：4 分得分：43. 控制系统的性能由以下两部分组成（）。
A. 静态性能B. 动态性能C. 常态性能D. 非常态性能满分：4 分得分：44. 传递函数是指下列哪两项的比值关系（）A. 系统输出B. 系统输入C. 反馈满分：4 分得分：45. 下面有关状态空间分析法，正确的是（）。
A. 它是现代控制理论的基础B. 可以描述系统的输入输出之间的关系C. 可以描述系统的内部特性D. 特别适用于多输入多输出系统满分：4 分得分：4三、判断题（共15 道试题，共60 分。
）1. 反馈环节的一个重要作用是在输出量与输入量进行比较之前，改变输出量。
A. 错误B. 正确满分：4 分得分：42. 稳态误差取决于系统的输入类型。
与输入位置无关。
A. 错误B. 正确满分：4 分得分：43. 阻尼比等于0时，系统处于临界阻尼情况。
A. 错误B. 正确满分：4 分得分：44. 当ω为增益剪切频率ωc时，幅值特性L(ωc)= 0db。
A. 错误B. 正确满分：4 分得分：45. 支路不是连接两个节点的定向线段。
A. 错误B. 正确满分：4 分得分：46. 带宽宽的系统可有效过滤高频噪声。
A. 错误B. 正确满分：4 分得分：47. 传递函数不具有不变性。
A. 错误B. 正确满分：4 分得分：48. 任何闭环系统，当反馈传递函数H(s)＝1时，系统的输入量与输出量近似相等。
A. 错误B. 正确满分：4 分得分：49. 典型的二阶系统由一个非周期环节和一个积分环节并联组成。
A. 错误B. 正确满分：4 分得分：410. 在系统分析和设计中，典型的测试信号有五种:阶梯信号、速度信号、加速度信号、脉冲信号和正弦信号。
西北工业大学《自动控制原理》习题解答
《自动控制原理》习题解答西北工业大学自动化教研室第一章习题及答案1-3图1-3 (a)，(b)所示均为调速系统。
(1) 分别画出图1-24(a)、图(b)所示系统的方框图。
给出图1-24(a) 所示系统正确的反馈连线方式。
(2) 指出在恒值输入条件下，图1-24(a)，(b) 所示系统中哪个是有差系统，哪个是无差系统，说明其道理。
图1-3 调速系统工作原理图解图1-3 (a)正确的反馈连接方式如图1-3 (a)中虚线所示。
(1) 系统方框图如图解1-10所示。
(2) 图1-3 (a) 所示的系统是有差系统，图1-3 (b) 所示的系统是无差系统。
图1-3 (a)中，当给定恒值电压信号，系统运行达到稳态时，电动机转速的恒定是以发电机提供恒定电压为条件，对应发电机激磁绕组中电流一定是恒定值。
这意味着放大器前端电压是非零的常值。
因此，常值偏差电压存在是系统稳定工作的前提，故系统有差。
图1-3 (b)中，给定恒定电压，电动机达到稳定转速时，对应发电机激磁绕组中的励磁电流恒定，这意味着执行电动机处于停转状态，放大器前端电压必然为0，故系统无差。
1-4图1-4 (a)，(b)所示的系统均为电压调节系统。
假设空载时两系统发电机端电压均为110V，试问带上负载后，图1-4(a)，(b)中哪个能保持110V不变，哪个电压会低于110V？为什么?图1-4 电压调节系统工作原理图解带上负载后，开始由于负载的影响，图1-4(a)与(b)系统的端电压都要下降，但图(a)中所示系统能恢复到110V，而图(b) 所示系统却不能。
理由如下：图(a)系统，当u低于给定电压时，其偏差电压经放大器K放大后，驱动电机D转动，经I增大，发电机的输出电压会升高，从而使偏差电减速器带动电刷，使发电机F的激磁电流j压减小，直至偏差电压为零时，电机才停止转动。
因此，图(a)系统能保持110V不变。
图(b)系统，当u低于给定电压时，其偏差电压经放大器K后，直接使发电机激磁电流增大，提高发电机的端电压，使发电机G 的端电压回升，偏差电压减小，但不可能等于零，因i=0，发电机就不能工作。
吉林大学自动控制原理第3章
sin ;
B 0
对比P11例1-5电偶极子的场：
1 p • er
40 r 2
E
p
4 0 r 3
(2 cos er
sin e
)
可写成：
A
0 4
m er r2
B
0m 4 r3
(2
cos er
sin e
)
例3-8空气中有一长度为l、截面积为S，位于z轴上的
短铜线，如图所示。电流密度 J 沿 ez方向。设电流时 均匀分布的，求离铜线较远处（r>>l）的 B 。
3.3 .3 分界面上的衔接条件
1 2
l H • dl I
P
2 H2
H1t l1 H2t l1 K l1 H1t H2t K
1
l1 en
H1
l2 0
或 B1t B2t K
1 2
矢量式 (H1 H2)en K
分界面上无自由面电流 K 0
H1t H2t
1 2
S B • dS 0
12 M12 I2
M12
12 I2
2对1的互感
M12 M 21
互感与导线形状、尺寸、周围媒质和导线材料 的磁导率有关。
3.7 .3 聂以曼公式
A1
0 I1 4
dl1 R l1
21 21
l2
A1
• dl2
0 I1 4
l2
dl2 • dl1 R l1
M21
21 I1
M12
0 4
l2
m
B • dS A• dS
S
S
A• dl
l
A 沿任一闭合路径 l 的环量，等于穿过以此路径
2024吉大网络教育自动控制原理大作业解答
2024吉大网络教育自动控制原理大作业解答自动控制原理是计算机专业的一门重要课程，它是研究控制系统动态特性和控制方法的学科，主要应用于工业自动化、航天航空、机械工程等领域。
网络教育是利用信息技术手段进行教学的一种模式，具有灵活性、便捷性和高效性等优点。
本次大作业要求运用自动控制原理的知识，结合网络教育的特点，设计实现一个网络教育平台的自动化控制系统，下面是本人的解答。
首先，我们需要明确网络教育平台的自动化控制系统的目标和需求。
网络教育平台的主要功能包括学生管理、课程管理、教师管理、教学资源管理等。
针对这些需求，我们可以利用自动控制原理的知识设计出相应的控制系统。
对于学生管理功能，我们可以设计一个学生信息管理模块，通过自动控制系统实现学生信息的录入、修改、查询和删除等操作。
在录入学生信息时，可以设计相应的输入界面，通过输入学生的姓名、学号、专业等信息，将学生信息自动添加到系统中；在修改和删除学生信息时，可以设计相应的界面，通过输入学生的学号或姓名等关键信息，实现对学生信息的修改和删除。
对于课程管理功能，我们可以设计一个课程信息管理模块，通过自动控制系统实现课程信息的录入、修改、查询和删除等操作。
在录入课程信息时，可以设计相应的输入界面，通过输入课程的名称、编号、学分等信息，将课程信息自动添加到系统中；在修改和删除课程信息时，可以设计相应的界面，通过输入课程的编号或名称等关键信息，实现对课程信息的修改和删除。
对于教师管理功能，我们可以设计一个教师信息管理模块，通过自动控制系统实现教师信息的录入、修改、查询和删除等操作。
在录入教师信息时，可以设计相应的输入界面，通过输入教师的姓名、工号、职称等信息，将教师信息自动添加到系统中；在修改和删除教师信息时，可以设计相应的界面，通过输入教师的工号或姓名等关键信息，实现对教师信息的修改和删除。
综上所述，通过自动控制原理的知识，我们可以设计和实现一个网络教育平台的自动化控制系统，从而提高网络教育的效率和管理水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 （25分）已知控制系统结构图如下图所示。
试通过结构图等效变换求系统传递函数C (s )/R (s )。
解：
二 （25分）已知单位反馈系统的开环传递函数)
12.0)(1()15.0()(2++++=s s s s s K s G
试确定系统稳定时的K 值范围。
三 （25分）已知单位反馈系统的开环传递函数 )
5)(11.0(50)(++=s s s s G 试求输入分别为 r (t )=2t 和 r (t )=2+2t+t 2 时，系统的稳态误差。
四 （25分）设单位反馈控制系统的开环传递函数
)
102.0)(101.0()(++=s s s K s G 要求：
(1) 画出准确根轨迹(至少校验三点)；
(2) 确定系统的临界稳定开环增益
K ｃ；
(3) 确定与系统临界阻尼比相应的开环增益K 。
解：（1）
5000()(50)(100)K G s s s s =++ ① n ＝3，根轨迹有3条分支,且均趋于无穷远处；
② 实轴上的根轨迹：[-50,0],(,1-∞-00];
③ 渐进线：50100503a σ--=
=-，
(21),33a k ππϕπ+==±； ④ 分离点：11150100d d d +=++
求解得：121.3d =-，278.8d =-（舍去）； 作出根轨迹如图所示：
（2）临界开环增益c K 为根轨迹与虚轴交点对应的开环增益。
32()150********D s s s s K =+++
令s j ω=，代入()0D s =，并令其实部、虚部分别为零，即
2Re[()]15050000D j K ωω=-+=，3Im[()]50000D j ωωω=-+=
解得：1,23500070.71,0ωω=±±=（舍去） 150c K =
（3）系统处于临界阻尼比1ζ=，相应闭环根位于分离点处，即要求分离点d 对应的K 值。
将s ＝d ＝-21.3代入幅值条件：
0.0110.0219.622K s s s =++=
4-14 设系统开环传递函数如下，试画出b 从零变到无穷时的根轨迹图。
(1) ))(4(20)(b s s s G ++=
(2))10()(30)(++=
s s b s s G。
