5G频段隔离器环形器选型

常用频段带线隔离器嵌入式隔离器参数表隔离器、射频隔离器、同轴隔离器、带线（嵌入式）隔离器、宽带隔离器、双节隔离器、表面封装隔离器、微波隔离器、波导隔离器、高功率隔离器带线（嵌入式）隔离器∙频率范围12MHz至26.5GHz，高达2000W功率.∙应用于民用，军事，航天，空间等.∙低插损，高隔离器，高功率.∙可按客户要求订制生产.低频率12MHz至1300MHz,包括FM,VHF,UHF等410MHz至26.5GHz, GSM,CDMA,WCDMA,LTE,L.S.C.X band, etc带线（嵌入式）隔离器：只是输入输出端口是带状线，装上连接器，就是同轴隔离器了，带线隔离器一般可以直接焊在板子上使用。

常见带线隔离器实物图如图一二，图二为带衰减，两者区别为带衰减可承受功率较大。

带线隔离器应用广泛，下面简单介绍常用手机频段使用带线隔离器的产品规格：图一 图二常用手机频段划分：以下分别列出优译三种尺寸带线隔离器指标参数：1919带线隔离器外形设计图2020带线隔离器指标参数表2020带线隔离器外形设计2525带线隔离器指标参数表2525带线隔离器外形设计图延伸阅读关于环形器隔离器的概述：环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。

《中国机长》您看了吗？
该作品是根据2018年5月14日四川航空3U8633航班机组成功处置特情真实事件改编的，《中国机长》近日在众多上映电影中广受好评，该片讲述了“中国民航英雄机组”成员与119名乘客遭遇极端险情，在万米高空直面强风、低温、座舱释压的多重考验。

沉浸在影片中的精彩剧情的同时，不知道大家有没有留意到，在飞机航行中，片中有多次提及有关航空频段的信息。

那么关于航空频段，我们一起了解一下相关的射频隔离器和环行器吧。

航空频段一般是在118-137MHz范围内，
针对此频段研发的隔离器环形器产品规格有6060、6075、12060、12075等，其中12060和12075双节隔离器/环形器有着高隔离度性能。

射频隔离器环形器产品特点
✧频率范围:118-137MHz；
✧可用于航空通信频段；
✧低插损,高隔离度,高功率；
✧可按客户要求订制生产；
同轴隔离器环形器产品推荐：指标参考（N/SMA接头均可定制）
同轴隔离器环行器产品尺寸图
同轴隔离器环形器产品实物图
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。

雷达发射的电磁波的频率就是它的工作频率。

雷达波段(radar frequency band) 指雷达发射电波的频率范围。

其度量单位是赫兹(Hz)或周/秒(C/s)。

大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。

不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。

不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。

雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。

雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。

因此，雷达频率是雷达诸参数中最重要的参数。

隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。

环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

隔离器是一个有单向传输特性的二端口器件，又称单向器。

隔离器在规定的方向上传输仅有很小的损耗，而在另一个方向上传输就有很大的损耗（隔离）常用的宽带宽隔离器频段：L频段：1~2GHz X频段：8~12GHzS频段：2~4GHz Ku频段：12~18GHzC频段：4~8GHz常用的宽带环行器参数12-18GHz宽带Ku Band同轴环形器具体参数12-18GHz宽带Ku Band同轴环形器尺寸关于环形器的概述：环形器是将进入其任一端口的入射波，按照由静偏磁场确定的方向顺序传入下一个端口的多端口器件。

环行器是有数个端的非可逆器件。

其显著特点为能够单向传输高频信号能量，分为微光学光纤、电子环形器，在隔离器、双工器、反射放大器中有良好的应用。

环行器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。

负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。

环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。

关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率可高达20KW，广泛使用于民用、军事、航天、空间技术等领域。

优译公司始终秉承“诚信为先、顾客至上、科技引领、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。

移动退5兆低频给联通据网友爆料：具体的网络变更为：1、GSM900的高段频谱退出，农村区县压缩5MHz带宽退给联通；2、FDD900从高段移到低段：带宽5MHz保持不变3、NB从高段移到中段：频点数由4个变为5个。

本次变更后，900MH频段分配原则如下：900MH频段分配原则1、FDD900：频点号=3590，带宽5MHz（对应中心频率939MHz）；2、GSM900：9个农村区县共使用34个频点（1020~1023、0~7、33-64）其余区县除此之外还可以继续使用高段25个频点（70-94）；3、NB：使用65~69号GSM频点，对应NB频点号3680、3682、3684、3686、3688。

据了解，对于904-909MHz/949-954MHz和1880-1885MHz频段，将根据中国移动频率腾退和中国联通、中国电信的频率申请情况，分批次、分区域将904-909MHz/949-954MHz和1780-1785MHz/1875-1880MHz频段分别许可给中国联通和中国电信。

黄金频段：900MHz频段随着用户对数据流量需求的增加，GSM网络承载的语音和流量急剧减少，未来GSM将会退出历史舞台，900MHz频段的重耕利用将是大势所趋。

而900MHz频段由于频率低、覆盖能力强，被称为黄金频段，对于无线网络建设具有非常重要的意义。

而中国联通在新获得5M频谱之后，中国联通将会拥有超过10MHz的低频频段，可以有效承载传统GSM语音、LTE900数据、NB-IoT广连接等多项业务。

将可以利用这900MHz低频段的5MHz 频谱进一步提高城区的深度覆盖，而且可以通过较低成本提高农村的广度覆盖，可以说是巨大的利好。

10-900MHz频段射频隔离器/环行器推荐提示：点击以下型号即可跳转查看具体参数！环形器UIYBCC6060F225~400UIYDC2525A200~3600UIYBDC6060F225~400 UIYCC4550A250~1000UIYBCC5377B300~475UIYDC4242A250~1500300~1500UIYBDC5377B300~475 UIYCC5356AUIYDC5356A300~1500————带线环行器优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、。

无人机通信频段划分----隔离器、环形器无人机、通信频段、隔离器、环形器、工信部根据《中华人民共和国无线电频率划分规定》及我国频谱使用情况，规定840.5-845MHz、1430-1444MHz和2408-2440MHz频段用于无人驾驶航空器系统。

1、840.5-845MHz可用于无人驾驶航空器系统的上行遥控链路。

其中，841-845MHz也可采用时分方式用于无人驾驶航空器系统的上行遥控和下行遥测链路。

2、1430-1444MHz频段可用于无人驾驶航空器系统下行遥测与信息传输链路，其中，1430-1438MHz频段用于警用无人驾驶航空器和直升机视频传输，其他无人驾驶航空器使用1438-1444MHz频段。

3、2408-2440MHz频段可作为无人驾驶航空器系统上行遥控、下行遥测与信息传输链路的备份频段。

相关无线电台站在该频段工作时不得对其他合法无线电业务造成影响，也不能寻求无线电干扰保护。

4、上述频段的信道配置，所用无线电设备发射功率、无用发射限值和接收机的邻道选择性应符合相关要求。

5、频率使用、无线电台站设置和所用无线电发射设备应符合国家无线电管理及无人驾驶航空器系统管理有关规定。

在此列举一些无人机禁区：机场、高楼林立的CBD、人群聚集的地方、高压线、手机基站、很多人放风筝的地方、钢筋混凝土地面、铁塔、铁矿、深水码头、远离海岸的水面、军事设施等。

市面上以大疆产品为居多，这里简单讲讲，大疆通常为2.4Ghz，也就是约.2400Mhz。

此工作频段位于无人机系统下行链路。

假如你是一位因新奇而去玩的飞手，请注意：远离电场、磁场比较强的设施，防止信号丢失。

下面简单介绍几款隔离器环形器可用于无人机通信频段无人机通信频段隔离器外形尺寸图无人机通信频段环形器指标参数无人机通信频段环形器外形尺寸图以上简单介绍了两款隔离器环形器的指标参数及外形尺寸，无人机通信频段隔离器环形器还有更多尺寸可以选择。

优译主要生产的产品：射频隔离器、环形器、同轴衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。

隔离器和环形器的区别一、概述环形器与隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

图型理解：(图一)隔离器是在环形器中连接终端电阻的产品。

一般情况下会使用隔离器由环形器带动运行的表达方式，因此有时将隔离器与环形器混为一谈。

（图一）（一）：什么是隔离器？定义：隔离器是一种采用线性光耦隔离原理，将输入信号进行转换输出。

输入，输出和工作电源三者相互隔离，特别适合与需要电隔离的设备仪表配用。

隔离器又名信号隔离器，是工业控制系统中重要组成部分。

隔离器又称单向器，它是一种单向传输电磁波的器件，当电磁波沿正向传输时，可将功率馈给负载，对来自负载的反射波则产生较大衰减，这种单向传输特性可以用于隔离负载变动对信号源的影响，以场移式隔离器为例，进一步讲诉铁氧体隔离器的工作原理。

场移式隔离器是根据铁氧体对两个方向传输的波型产生的场移作用不同而制成的。

它在铁氧体片侧面加上衰减片,由于两个方向传输所产生场的偏离不同,使沿正向（-z方向）传输波的电场偏向无衰减片的一侧,而沿反向（+z方向）传输波的电场偏向衰减片的一侧, 从而实现了正向衰减很小而反向衰减很大的隔离功能,如图2所示。

（二）：什么是环形器定义: 环形器是一种电磁波单向环形传输的器件，在近代雷达和微波多路通信系统中都要用单方向环形特性的器件。

从端子①进入的高频信号仅传输至端子②，进入端子②中的高频信号仅传输至端子③中。

同时，进入端子③中的高频信号传输至端子①中。

如此，仅以固定的方向进行传输，且不会逆向传输的方式。

图环形器三：实物从实物上来看，隔离器有两个端口，环形器有三个端口（在环形器任意一个端口接上负载，就变成了隔离器，有些隔离器需要接上衰减片做驻波检验用，衰减片也有一个端口，看起来像环形器，实际上它接的衰减片也是一个负载，此器件也属于隔离器，所以可以把带衰减片的隔离器称之为环形器，这是存在的一个误区）。

我国第五代移动通信系统（简称“5G系统”）频率使用规划取得重大进展。

规划明确了3300-3400MHz（原则上限室内使用）、3400-3600MHz和4800-5000MHz频段作为5G系统的工作频段；规定5G系统使用上述工作频段，不得对同频段或邻频段内依法开展的射电天文业务及其他无线电业务产生有害干扰；同时规定，自发布之日起，不再受理和审批新申请3400-4200MHz和4800-5000MHz频段内的地面固定业务频率、3400-3700MHz 频段内的空间无线电台业务频率和3400-3600MHz频段内的空间无线电台测控频率的使用许可。

面向5G时代，我国通信各界紧锣密鼓的筹备已然开始：从标准的讨论制定，到产品研发和部署，再到设备性能功能的测试，一切都为了5G腾飞。

为响应5G时代，并根据目前产业现状，优译作为射频通信隔离器、环行器制造厂商，现给大家推出5G相关隔离器，环行器系列产品：首先给大家推荐一款高功率环形器，此款环形器峰值功率可高达6000W：高功率环形器外形尺寸：环形器实物图展示：为顺应5G时代发展，都走向小型化设计，我司也给大家推出几款小型环形器隔离器：1、表贴隔离器：2、表贴环形器3、小型表贴式环形器4、嵌入式隔离器/环形器（微带线隔离器/环形器）：带线环形器具体指标参数参考，更多频段可直接联系我们：带线环形器实物图展示：优译主要生产产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考优译官网.。

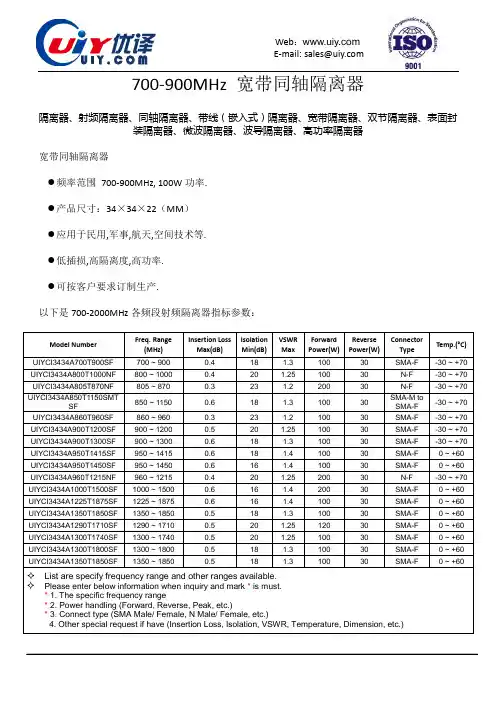

700-900MHz 宽带同轴隔离器隔离器、射频隔离器、同轴隔离器、带线（嵌入式）隔离器、宽带隔离器、双节隔离器、表面封装隔离器、微波隔离器、波导隔离器、高功率隔离器宽带同轴隔离器●频率范围700-900MHz, 100W功率.●产品尺寸：34×34×22（MM）●应用于民用,军事,航天,空间技术等.●低插损,高隔离度,高功率.●可按客户要求订制生产.以下是700-2000MHz各频段射频隔离器指标参数：以上频段隔离器N型、SMA型公母接头均可定制700-2000MHz射频同轴隔离器设计安装图：UIYCI3434A700-900MHz同轴隔离器实物图：关于环形器隔离器的概述：环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。

优译公司始终秉承“诚信为先、顾客至上、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。

公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。

公司在不断发展和壮大的同时，不断追求更加良好的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！优译主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。

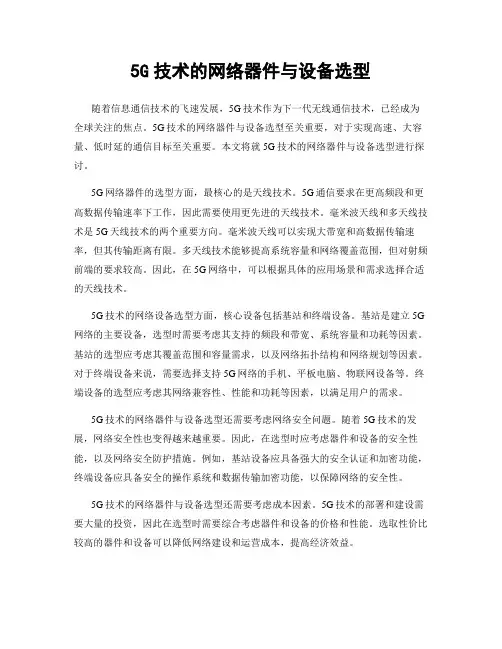

5G技术的网络器件与设备选型随着信息通信技术的飞速发展，5G技术作为下一代无线通信技术，已经成为全球关注的焦点。

5G技术的网络器件与设备选型至关重要，对于实现高速、大容量、低时延的通信目标至关重要。

本文将就5G技术的网络器件与设备选型进行探讨。

5G网络器件的选型方面，最核心的是天线技术。

5G通信要求在更高频段和更高数据传输速率下工作，因此需要使用更先进的天线技术。

毫米波天线和多天线技术是5G天线技术的两个重要方向。

毫米波天线可以实现大带宽和高数据传输速率，但其传输距离有限。

多天线技术能够提高系统容量和网络覆盖范围，但对射频前端的要求较高。

因此，在5G网络中，可以根据具体的应用场景和需求选择合适的天线技术。

5G技术的网络设备选型方面，核心设备包括基站和终端设备。

基站是建立5G 网络的主要设备，选型时需要考虑其支持的频段和带宽、系统容量和功耗等因素。

基站的选型应考虑其覆盖范围和容量需求，以及网络拓扑结构和网络规划等因素。

对于终端设备来说，需要选择支持5G网络的手机、平板电脑、物联网设备等。

终端设备的选型应考虑其网络兼容性、性能和功耗等因素，以满足用户的需求。

5G技术的网络器件与设备选型还需要考虑网络安全问题。

随着5G技术的发展，网络安全性也变得越来越重要。

因此，在选型时应考虑器件和设备的安全性能，以及网络安全防护措施。

例如，基站设备应具备强大的安全认证和加密功能，终端设备应具备安全的操作系统和数据传输加密功能，以保障网络的安全性。

5G技术的网络器件与设备选型还需要考虑成本因素。

5G技术的部署和建设需要大量的投资，因此在选型时需要综合考虑器件和设备的价格和性能。

选取性价比较高的器件和设备可以降低网络建设和运营成本，提高经济效益。

5G技术的网络器件与设备选型还需要综合考虑开放性和兼容性。

开放性是指网络器件和设备的接口和协议可以被开放和共享，以满足不同厂商和系统的需求。

兼容性是指网络器件和设备之间能够互相兼容和互联，以实现无缝的协同工作。

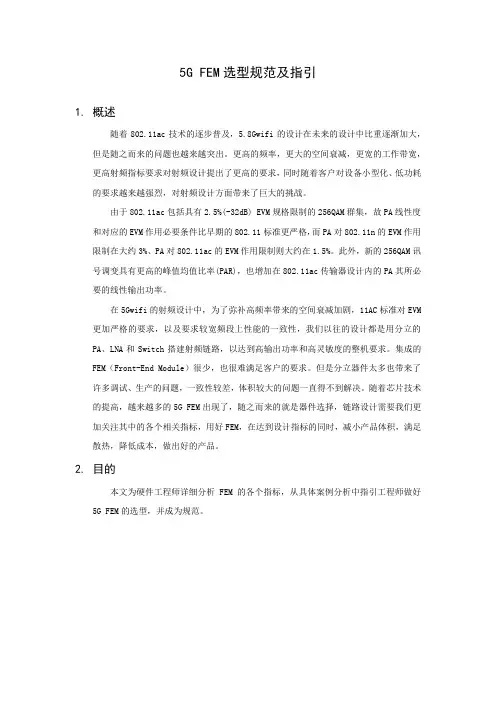

5G FEM选型规范及指引1.概述随着802.11ac技术的逐步普及，5.8Gwifi的设计在未来的设计中比重逐渐加大，但是随之而来的问题也越来越突出。

更高的频率，更大的空间衰减，更宽的工作带宽，更高射频指标要求对射频设计提出了更高的要求，同时随着客户对设备小型化、低功耗的要求越来越强烈，对射频设计方面带来了巨大的挑战。

由于802.11ac包括具有2.5%(-32dB) EVM规格限制的256QAM群集，故PA线性度和对应的EVM作用必要条件比早期的802.11标准更严格，而PA对802.11n的EVM作用限制在大约3%、PA对802.11ac的EVM作用限制则大约在1.5%。

此外，新的256QAM讯号调变具有更高的峰值均值比率(PAR)，也增加在802.11ac传输器设计内的PA其所必要的线性输出功率。

在5Gwifi的射频设计中，为了弥补高频率带来的空间衰减加剧，11AC标准对EVM 更加严格的要求，以及要求较宽频段上性能的一致性，我们以往的设计都是用分立的PA、LNA和Switch搭建射频链路，以达到高输出功率和高灵敏度的整机要求。

集成的FEM（Front-End Module）很少，也很难满足客户的要求。

但是分立器件太多也带来了许多调试、生产的问题，一致性较差，体积较大的问题一直得不到解决。

随着芯片技术的提高，越来越多的5G FEM出现了，随之而来的就是器件选择，链路设计需要我们更加关注其中的各个相关指标，用好FEM，在达到设计指标的同时，减小产品体积，满足散热，降低成本，做出好的产品。

2.目的本文为硬件工程师详细分析FEM的各个指标，从具体案例分析中指引工程师做好5G FEM的选型，并成为规范。

3.TX指标分析1.TX增益（Transmit Mode Gain）TX增益是指下行功放与射频开关的总增益，衡量下行小信号的放大能力。

需要选择适当的增益。

选择多大增益与方案相关，首先需要确认FEM的下行输出能力，就是最大的输出功率，有的datasheet上注明的是在各个模式下的最大输出功率，有的还注明有1dB压缩点。

概述：环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图）。

环形器是一个有单向传输特性的三端口器件（如图）。

隔离器环行器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

SMA接头环形器 N接头隔离器环行器原理：环形器的存在是因为发射和接收信号共用一个天线，就要用环形器把信号区分来，使得从发射机里发射到天线上去的信号直接上天线，不至于到接收机里面去，从天线上接收的信号到接收机里面，不至于到发射机。

环形器运用的是1/4波长的一个微波原理。

主要生产的环行器有以下几种连接形式：多种封装类型均可制定包含6G频率环行器，欢迎致电咨询。

下面简单介绍几款不同封装形式包含6G频率的环行器：0.7-10.0GHz表贴环形器指标参考：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A703T748 703 ~ 748 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A758T803 758 ~ 803 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A791T862 791 ~ 862 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A824T894 824 ~ 894 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A880T960 880 ~ 960 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1230T1250 1230 ~ 1250 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1330T1390 1330 ~ 1390 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1427T1517 1427 ~ 1517 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1565T1585 1565 ~ 1585 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1616T1620 1616 ~ 1620 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T1785 1710 ~ 1785 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T2170 1710 ~ 2170 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A1805T1880 1805 ~ 1880 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1920T1990 1920 ~ 1990 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2110T2170 2110 ~ 2170 0.3 23 1.2 30 30 SMT -40 ~ +85Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A2300T2500 2300 ~ 2500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2400T2600 2400 ~ 2600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2496T2690 2496 ~ 2690 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2500T2700 2500 ~ 2700 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2700T3100 2700 ~ 3100 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A2900T3300 2900 ~ 3300 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A31T36 3100 ~ 3600 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A33T36 3300 ~ 3600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A37T42 3700 ~ 4000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A42T44 4200 ~ 4400 0.3 21 1.2 30 30 SMT -40 ~ +85 UIYSC12A44T5 4400 ~ 5000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A48T5 4800 ~ 5000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T55 5000 ~ 5500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T6 5000 ~ 6000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A55T6 5500 ~ 6000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A58T62 5800 ~ 6200 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A62T68 6200 ~ 6800 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A65T7 6500 ~ 7000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A7T8 7000 ~ 8000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A79T84 7900 ~ 8400 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A85T95 8500 ~ 9500 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A9T10 9000 ~ 10000 0.4 20 1.25 30 30 SMT -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.).3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)0.7-10.0GHz表贴环形器机械图：0.7-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C)(MHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC1212B703T748 703 ~ 748 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B758T803 758 ~ 803 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B791T862 791 ~ 862 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B824T894 824 ~ 894 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B880T960 880 ~ 960 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1230T1250 1230 ~ 1250 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1330T1390 1330 ~ 1390 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1427T1517 1427 ~ 1517 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1565T1585 1565 ~ 1585 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1616T1620 1616 ~ 1620 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T1785 1710 ~ 1785 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T2170 1710 ~ 2170 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B1805T1880 1805 ~ 1880 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1920T1990 1920 ~ 1990 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2110T2170 2110 ~ 2170 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2300T2500 2300 ~ 2500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2400T2600 2400 ~ 2600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2496T2690 2496 ~ 2690 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2500T2700 2500 ~ 2700 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2700T3100 2700 ~ 3100 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B2900T3300 2900 ~ 3300 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3100T3600 3100 ~ 3600 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3300T3600 3300 ~ 3600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B3700T4200 3700 ~ 4000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4200T4400 4200 ~ 4400 0.3 21 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4400T5000 4400 ~ 5000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B4800T5000 4800 ~ 5000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T5500 5000 ~ 5500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T6000 5000 ~ 6000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B5500T6000 5500 ~ 6000 0.3 23 1.2 60 60 TAB -40 ~ +850.7-10.0GHz带线环行器机械图：5.8-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C) (GHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC815A58T62 5.8 ~ 6.2 0.5 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A6T8 6.0 ~ 8.0 0.6 17 1.35 30 30 TAB -40 ~ +85 UIYDC815A71T95 7.1 ~ 9.5 0.6 15 1.45 30 30 TAB -40 ~ +85 UIYDC815A77T88 7.7 ~ 8.8 0.4 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A79T84 7.9 ~ 8.4 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A8T85 8.0 ~ 8.5 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A85T95 8.5 ~ 9.5 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A9T10 9.0 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A93T10 9.3 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.). 3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)5.8-10.0GHz带线环行器机械图：4.0-7.2GHz同轴环行器指标参考：Model NumberTemp.(°C)(GHz) Max(dB) Min(dB)Max Power(W) Power(W)Type UIYCC1522A40T42SF 4.0 ~ 4.2 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A4T5NF 4.0 ~ 5.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A42T47SF 4.2 ~ 4.7 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A44T5SF 4.4 ~ 5.0 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A45T55NF 4.5 ~ 5.5 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A44T51SF 4.4 ~ 5.1 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A47T52SF 4.7 ~ 5.2 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T55SF 5.0 ~ 5.5 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6SF 5.0 ~ 6.0 0.4 20 1.25 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6NF 5.0 ~ 6.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A5T7SF 5.0 ~ 7.0 0.5 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A51T585SF 5.1 ~ 5.85 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A55T6SF 5.5 ~ 6.0 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A565T715SF 5.65 ~ 7.15 0.5 18 1.35 60 60 SMA-F -40 ~ +85 UIYCC1522A57T59SF 5.7 ~ 5.9 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A58T72SF 5.8 ~ 7.2 0.4 20 1.25 60 60 SMA-F -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.)* 3. Connect type (SMA Male/ Female, N Male/ Female, etc.). 4. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)4.0-7.2GHz同轴环行器机械图：更多微波通讯产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等可参考优译官网。

1. 介绍此应用文档主要是描述和指导应用正确的方法对M/A-COM 贴片环形器或隔离器进行S参数的测试。

2. 器件测试及存放的注意必须注意取放和转运环形器和隔离器（例如从运送盘中取放隔离器或环形器，从测试夹具上取放隔离器或环形器时），以避免损坏隔离器或环形器上面的接触点。

尽管M/A-COM的贴片环形器和隔离器有足够的对磁场屏蔽作用，但是还是要注意不要直接的叠放或靠近没有磁屏蔽的物体。

3. 器件焊接所有的M / A - Com的贴片环形器和隔离器是一个无铅焊接操作而设计。

无铅回流焊接环形器和隔离器只能通过为专门为回流焊接设备进行焊接工艺。

4. 测试仪器和工具首先我们必须使用精确的50* 标准的微带线的测试治具对M/A-COM 贴片环形器和隔离器进行测试。

(Fig.1). 矢量网络分析仪 (ENA)是用来测试其S参数的典型设备，我们推荐和以Agilent 5071B 为例对环形器的测试进行介绍。

5. 测试架构下图是典型S参数的测试示意图：6. ENA 矢量网络分析仪校准首先我们必须按照 ENA厂家Agilent的标准方法及标准校准件对网络分析仪的双端口进行校准.当测试射频和微波器件时双端口校准可以给出非常精准的测试.但是如果我们要对非标准SMA或N接头的隔离器或环形器测试时（一个拥有2个SMA接头和两段连接传输微带线的测试夹具是必须的，但是测试夹具上面的测试点由于没有连接到校准件直接进行校准，所以必要的测试夹具的损耗补偿是必须的），M/ACOM推荐使用与测试线缆相配套接头的Agilent电子校准件Agilent 85093-60010，此种校准是一种比较简单而且快捷的校准方法. 如果没有电子校准件我们也推荐使用相配套的SMA母头校准标准件Agilent85033E。

7. VNA 矢量网络分析仪不连续补偿校准首先同一种SMA接头具有相同的射频传输参数，所以一旦2端口的校准结束，我们必须使用具有和测试夹具相同SMA接头以及测试夹具双端接口相同长度传输线的传输补偿模块对S21正向传输和S12反向传输进行插损和隔离短路补偿校准。

一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。

（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。

毫米波，即波长在1到10毫米之间的电磁波，通常对应的是30GHz至300GHz之间的无线电频谱。

这部分频谱拥有连续可用的超大带宽，可以满足5G系统对超大容量和极高速率的传输需求。

在现代化社会中，经济的持续发展带动了5G 技术的持续发展，毫米波技术在未来发展过程中也一定会变成主要的工具。

可是，现如今，因为毫米波传播的范畴有限，无法进行远距离的传输，伴随科学技术的进步，该问题也可以有效解决，进而给5G 的到来奠定基础。

毫米波具备一定的稳定性，能够给5G 技术研究提供参照，整体而言，要使5G技术更加成熟，就需要通过毫米波技术，与创新科学技术，研制出新型的技术在5G 中使用。

在中低频段（6GHz以下）好用的频谱资源部分地区释放较为困难的情况下，毫米波频段成为支撑和保障5G热点应用长期发展的一片新大陆。

WRC-19大会专设的1.13议题，就是为了充分发掘这片新大陆，在24.25GHz～86GHz频段范围的若干个候选频段中为5G寻找新增频段。

然而，在24.25GHz～86GHz频段范围内，还存在着卫星通信、地球资源和气候变化监测以及射电天文学等多种无线电业务。

为此，该议题的任务还包括在开展兼容性研究的基础上，修改相关国际规则或制定保护措施，避免5G业务与上述无线电业务之间发生干扰，创建和谐共存、共同发展的无线业务生态系统。

毫米波由于其频率高、波长短，具有如下特点：➢频谱宽，配合各种多址复用技术的使用可以极大提升信道容量，适用于高速多媒体传输业务；➢可靠性高，较高的频率使其受干扰很少，能较好抵抗雨水天气的影响，提供稳定的传输信道；➢方向性好，毫米波受空气中各种悬浮颗粒物的吸收较大，使得传输波束较窄，增大了窃听难度，适合短距离点对点通信；➢波长极短，所需的天线尺寸很小，易于在较小的空间内集成大规模天线阵。

5G频段的推出，相对应5G产品也大量推出，我们隔离器环形器当然也是不可或缺的一部分，下面简单介绍5G毫米波通信频段微带隔离器/环形器产品规格：5G毫米波频段24.25-27.5GHz微带隔离器指标参数Model Number Freq. Range(GHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T275 24.25 ~ 27.5 0.7 17 1.35 10 3 Microstrip -55 ~ +85 5G毫米波频段24.25-27.5GHz微带隔离器外形尺寸图5G毫米波频段24.25-27.5GHz微带环行器规格参数表Model Number Freq.Range(GHz)InsertionLoss Max(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYMC55B22T26 22 ~ 26 0.7 16 1.35 10 10 Microstrip -55 ~ +85 UIYMC55B2425T275 24.25 ~ 27.5 0.7 16 1.35 10 10 Microstrip -55 ~ +855G毫米波频段24.25-27.5GHz微带环行器外形尺寸图5G毫米波频段微带隔离器/环行器实物图优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

VHF频段射频铁氧体隔离器/环行器小型化、大功率的设计深圳诺信博通讯有限公司陈杜本文叙述了VHF频段的30MHz-200MHz范围内的射频铁氧体隔离器/环行器采用集中参数和印制电路相结合的设计方案以实现射频铁氧体隔离器/环行器产品在较低频率小型化、大功率、宽带、宽温、高可靠性能指标实现的途径，简单的介绍了器件的工作原理和结构以及一些典型频率所能达到的技术指标。

关键词：VHF隔离器/环行器低频率大功率隔离器/环行器集中参数隔离器/环行器印制电路小型化隔离器/环行器广电系统隔离器/环行器一、引言随着微波通信、卫星通讯和电子对抗等高科技技术的快速发展，对各类微波铁氧体器件需求量愈来愈大，但同时要求器件指标性能愈来愈高、尺寸愈来愈小、功率愈来愈大等。

目前分米波以上的超高频、特高频等频率的铁氧体隔离器/环行器大多采用的是高场或低场的分布参数设计，并采用双Y 谐振、λ/4过渡匹配等多种方式实现器件指标要求。

众所周知，频率越低波长越长，30MHz-200MHz 范围内的米波铁氧体隔离器/环行器因波长较长，所以如果采用分布参数设计器件将会对铁氧体尺寸及永磁体尺寸要求非常的大且在几十兆赫兹的时候很难实现而且温度很难补偿。

整个器件尺寸大、生产成本太高、工作带宽窄、温度性能及电性能差等。

上述不足，我们选用了高饱和磁化强度的铁氧体材料，工作点选在高场工作区，采用印制电路和集中参数相结合的设计方式使器件在较低频率获得了良好的指标性能以满足用户的高品质需求。

二、器件设计1.集中参数隔离器/环行器的原理与结构设计频率为调频广播用的88-108MHz，平均功率要求50W。

内导体我们选用0.1mm厚的黄铜带加工后镀银，设计如图一所示；印制电路板我们选取1mm厚的高介电常数的高频玻纤单面覆铜板，加工制作成如图二所示；铁氧体旋磁我们选择尺寸为ø30.9*1.5mm参数为1650Gauss；电容选取为15-35PF 范围可调耐压大于1000V的瓷介电容；用直径1mm长150mm的漆包线绕成内径为ø5的三个端口用的电感线圈，接地端长度为端口的一半。

射频隔离器环形器的常用频率划分
射频隔离器、同轴隔离器、同轴环形器、带线环形器、带线隔离器、宽带隔离器、
宽带环形器、嵌入式隔离器、嵌入式环形器
概述：
射频环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图1）。

环形器是一个有单向传输特性的三端口器件（如图2）。

隔离器环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

关于环形器隔离器的概述：
环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

优译提供隔离器，环形器，滤波器，合路器，负载，衰减器，放大器等微波通信产品，生产的产品频率范围从300KHz 至110GHz，功率高可达20KW，包括嵌入式，同轴，贴片SMT，微带等。

由于产品较多，所涉及到产品频率、指标参数、功率、接头形式等可参考优译有限公司官
网.。
