下载文档原格式
硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。
硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。
2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。
硅酸二钙是决定硅酸盐水泥后期强度的矿物。
3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。
铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。
由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。
4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。
由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。
硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。
掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。
2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。
5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。
除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。
低热钢渣矿渣水泥的早期水化反应及水化热释放机理研究随着建筑业的发展，对可持续性建材的需求越来越大。
低热钢渣矿渣水泥作为一种新型绿色建材，在减少碳排放和降低能耗方面具有巨大潜力。
本文将探讨低热钢渣矿渣水泥的早期水化反应及水化热释放机理，以期为其进一步应用提供科学依据。
低热钢渣矿渣水泥是一种采用钢渣和矿渣为主要原料制备而成的水泥。
钢渣和矿渣都是钢铁冶炼过程中产生的副产品，其含有的主要成分为硅酸盐和铝酸盐，这些成分可在水化过程中生成水化产物，并形成水泥石。
与传统水泥相比，低热钢渣矿渣水泥在早期水化反应和水化热释放方面具有独特的特性。
首先，低热钢渣矿渣水泥的早期水化反应是一个复杂的过程。
研究表明，钢渣和矿渣会与水中的氢氧根离子发生反应，生成硬化产物。
同时，水泥中的硅酸盐和铝酸盐也会与水发生反应，形成新的水化产物。
这些反应过程导致水泥石的形成和硬化。
低热钢渣矿渣水泥的水化反应速度较慢，需要一定的时间才能完全水化。
因此，在生产过程中需要控制适当的水化时间，以保证水泥石的品质。
其次，低热钢渣矿渣水泥的水化热释放机理与其水化反应密切相关。
水化热是水泥在水化过程中释放的能量，是水化反应进行的必然结果。
研究表明，水化热释放受到多种因素的影响，包括水泥中的矿物组成、水化反应速率、温度等。
低热钢渣矿渣水泥具有较低的水化热释放，主要原因是其水化反应速率较慢，导致能量释放相对较少。
这意味着在使用低热钢渣矿渣水泥进行施工时，可以减少早期水化反应带来的热应力，从而提高施工质量和水泥石的耐久性。
在研究低热钢渣矿渣水泥的早期水化反应及水化热释放机理时，我们可以采用多种方法进行实验。
首先，可以使用X射线衍射、傅里叶红外光谱等分析技术对水泥的水化产物进行表征，以了解水化反应的类型和速度。
其次，可以通过浸泡试验和热流量仪等设备，测量水化热释放的时间和强度，从而揭示水化热释放机理。
此外，还可以通过调整水泥中添加物的种类和含量，研究其对早期水化反应和水化热释放的影响，以优化低热钢渣矿渣水泥的性能和工艺。

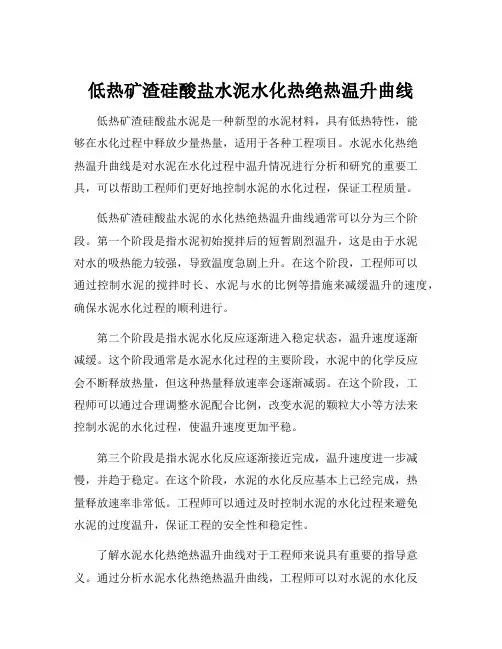

低热矿渣硅酸盐水泥水化热绝热温升曲线低热矿渣硅酸盐水泥是一种新型的水泥材料，具有低热特性，能够在水化过程中释放少量热量，适用于各种工程项目。
水泥水化热绝热温升曲线是对水泥在水化过程中温升情况进行分析和研究的重要工具，可以帮助工程师们更好地控制水泥的水化过程，保证工程质量。
低热矿渣硅酸盐水泥的水化热绝热温升曲线通常可以分为三个阶段。
第一个阶段是指水泥初始搅拌后的短暂剧烈温升，这是由于水泥对水的吸热能力较强，导致温度急剧上升。
在这个阶段，工程师可以通过控制水泥的搅拌时长、水泥与水的比例等措施来减缓温升的速度，确保水泥水化过程的顺利进行。
第二个阶段是指水泥水化反应逐渐进入稳定状态，温升速度逐渐减缓。
这个阶段通常是水泥水化过程的主要阶段，水泥中的化学反应会不断释放热量，但这种热量释放速率会逐渐减弱。
在这个阶段，工程师可以通过合理调整水泥配合比例，改变水泥的颗粒大小等方法来控制水泥的水化过程，使温升速度更加平稳。
第三个阶段是指水泥水化反应逐渐接近完成，温升速度进一步减慢，并趋于稳定。
在这个阶段，水泥的水化反应基本上已经完成，热量释放速率非常低。
工程师可以通过及时控制水泥的水化过程来避免水泥的过度温升，保证工程的安全性和稳定性。
了解水泥水化热绝热温升曲线对于工程师来说具有重要的指导意义。
通过分析水泥水化热绝热温升曲线，工程师可以对水泥的水化反应进行评估，合理控制水泥的搅拌时间、配合比例等参数，从而保证水泥水化过程的稳定性和高效性。
此外，水泥的水化温升也与工程的安全性密切相关。
如果水泥过度温升，可能会导致工程结构的破坏或者质量问题。
因此，了解水泥水化热绝热温升曲线对于保证工程安全和提高工程质量具有重要意义。
总之，低热矿渣硅酸盐水泥的水化热绝热温升曲线是工程中重要的研究内容，对于合理控制水泥的水化过程具有重要的指导意义。
工程师们应该深入研究水泥的水化反应机理，并通过合理调整水泥配合比例和搅拌时间等参数，保证水泥水化过程的稳定性和高效性，从而提高工程质量和安全性。
硅酸盐水泥种类及应用硅酸盐水泥是一种常见的水泥材料，它由硅酸盐矿物质和石灰岩煅烧石膏研磨而成。
硅酸盐水泥可以根据矿物成分的不同分为不同种类，每种种类的硅酸盐水泥都有其独特的特点和应用范围。
首先，最常见的一种硅酸盐水泥是普通硅酸盐水泥（P.O）或称硅酸盐水泥I类。
它是以粉煤灰、矿渣、黄土等为辅料加入适量石膏磨制而成。
普通硅酸盐水泥具有初凝时间和终凝时间较长、强度适中、耐久性良好等特点。
它广泛用于一般性建筑混凝土、混凝土制品、水泥制品以及简单的水泥砂浆等建筑领域。
第二种是快硬硅酸盐水泥，又称硅酸盐水泥II类。
快硬硅酸盐水泥是在普通硅酸盐水泥中加入了适量大量的熟料粉加以研磨而成。
它的特点是凝固时间短，早期强度发展快，具有较高的抗压强度和早期强度发展迅速的特点。
因此，快硬硅酸盐水泥广泛应用于需要快速固化和强度发展的工程项目中，如高速公路、机场跑道、桥梁、大型基础等。
第三种是低热硅酸盐水泥，又称硅酸盐水泥III类。
低热硅酸盐水泥是在普通硅酸盐水泥中加入了适量的磨细的高磨料煤渣和低热矿渣粉加以研磨而成。
它的特点是低热水化反应，具有较低的水化热释放和较低的早期温升，使得它适用于大体积混凝土、大体积浇注混凝土以及核电站冷却水池等低温热量散发工程。
第四种是高强硅酸盐水泥，又称硅酸盐水泥IV类。
高强硅酸盐水泥是在普通硅酸盐水泥中加入适量的高砂石磨渣粉和磨建废料研磨而成。
它的特点是高强度发展、早中期抗折强度较高和耐久性良好。
这种水泥广泛用于大桥、高层建筑、封闭性的结构、隧道等需要高强度、耐久性的工程项目。
此外，还有特殊硅酸盐水泥，如耐酸硅酸盐水泥、耐碱硅酸盐水泥、保温硅酸盐水泥等，它们经过特殊加工和添加剂的调配，具有特殊的性质和特点，如耐腐蚀性、保温性、隔热性等，适用于特殊环境下的工程项目。
总之，硅酸盐水泥是一种多功能和多用途的建筑材料，通过调整矿物成分的不同可以得到不同种类的硅酸盐水泥，每种种类的硅酸盐水泥都有其独特的特点和应用范围，广泛用于建筑领域的各种工程项目中。

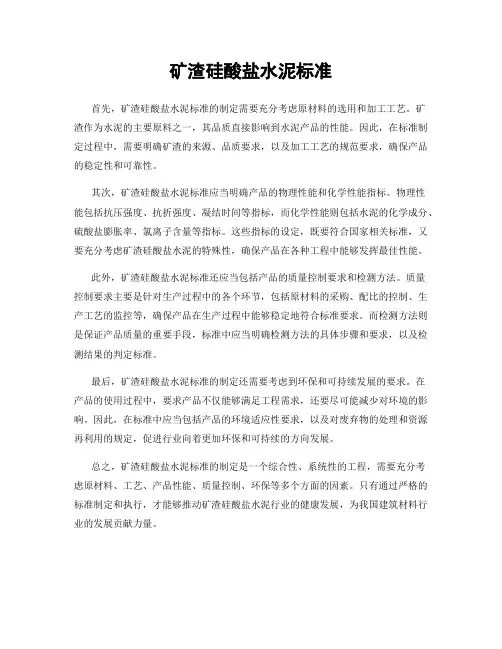

矿渣硅酸盐水泥标准
首先，矿渣硅酸盐水泥标准的制定需要充分考虑原材料的选用和加工工艺。
矿
渣作为水泥的主要原料之一，其品质直接影响到水泥产品的性能。
因此，在标准制定过程中，需要明确矿渣的来源、品质要求，以及加工工艺的规范要求，确保产品的稳定性和可靠性。
其次，矿渣硅酸盐水泥标准应当明确产品的物理性能和化学性能指标。
物理性
能包括抗压强度、抗折强度、凝结时间等指标，而化学性能则包括水泥的化学成分、硫酸盐膨胀率、氯离子含量等指标。
这些指标的设定，既要符合国家相关标准，又要充分考虑矿渣硅酸盐水泥的特殊性，确保产品在各种工程中能够发挥最佳性能。
此外，矿渣硅酸盐水泥标准还应当包括产品的质量控制要求和检测方法。
质量
控制要求主要是针对生产过程中的各个环节，包括原材料的采购、配比的控制、生产工艺的监控等，确保产品在生产过程中能够稳定地符合标准要求。
而检测方法则是保证产品质量的重要手段，标准中应当明确检测方法的具体步骤和要求，以及检测结果的判定标准。
最后，矿渣硅酸盐水泥标准的制定还需要考虑到环保和可持续发展的要求。
在
产品的使用过程中，要求产品不仅能够满足工程需求，还要尽可能减少对环境的影响。
因此，在标准中应当包括产品的环境适应性要求，以及对废弃物的处理和资源再利用的规定，促进行业向着更加环保和可持续的方向发展。
总之，矿渣硅酸盐水泥标准的制定是一个综合性、系统性的工程，需要充分考
虑原材料、工艺、产品性能、质量控制、环保等多个方面的因素。
只有通过严格的标准制定和执行，才能够推动矿渣硅酸盐水泥行业的健康发展，为我国建筑材料行业的发展贡献力量。

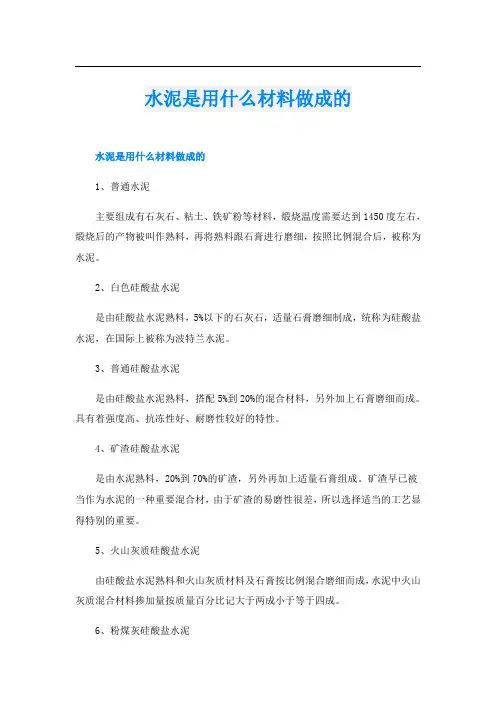

水泥是用什么材料做成的水泥是用什么材料做成的1、普通水泥主要组成有石灰石、粘土、铁矿粉等材料，煅烧温度需要达到1450度左右，煅烧后的产物被叫作熟料，再将熟料跟石膏进行磨细，按照比例混合后，被称为水泥。
2、白色硅酸盐水泥是由硅酸盐水泥熟料，5%以下的石灰石，适量石膏磨细制成，统称为硅酸盐水泥，在国际上被称为波特兰水泥。
3、普通硅酸盐水泥是由硅酸盐水泥熟料，搭配5%到20%的混合材料，另外加上石膏磨细而成。
具有着强度高、抗冻性好、耐磨性较好的特性。
4、矿渣硅酸盐水泥是由水泥熟料，20%到70%的矿渣，另外再加上适量石膏组成。
矿渣早已被当作为水泥的一种重要混合材，由于矿渣的易磨性很差，所以选择适当的工艺显得特别的重要。
5、火山灰质硅酸盐水泥由硅酸盐水泥熟料和火山灰质材料及石膏按比例混合磨细而成，水泥中火山灰质混合材料掺加量按质量百分比记大于两成小于等于四成。
6、粉煤灰硅酸盐水泥是由酸盐水泥熟料和粉煤灰，另外再加上适量石膏磨细而成，粉煤灰的参加量是根据质量的百分比计算为20%到40%，允许参加不超过混合材总量的1/3的粒化高炉矿渣。
7、复合硅酸盐水泥生产材料包含硅酸盐水泥熟料、两种或两种以上规定的混合材料以及适量石膏，水泥中混合材料总掺加量按质量百分比应20%，≤50%。
水泥按用途及性能分为(1)通用水泥：一般土木建筑工程通常采用的水泥。
通用水泥主要是指：GB175—20XX规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
(2)特种水泥：具有特殊性能或用途的水泥，如G级油井水泥、快硬硅酸盐水泥、道路硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥等等。
水泥按其主要水硬性物质名称分为：水泥原态(1)硅酸盐水泥，即国外通称的波特兰水泥(Portland cement);(2)铝酸盐水泥;(3)硫铝酸盐水泥;(4)铁铝酸盐水泥;(5)氟铝酸盐水泥;(6)磷酸盐水泥;(7) 以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。

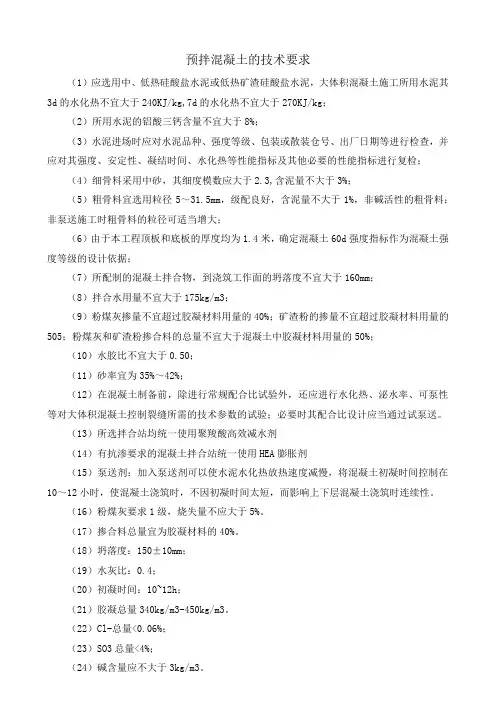

预拌混凝土的技术要求（1）应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥，大体积混凝土施工所用水泥其3d的水化热不宜大于240KJ/kg,7d的水化热不宜大于270KJ/kg；（2）所用水泥的铝酸三钙含量不宜大于8%；（3）水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性、凝结时间、水化热等性能指标及其他必要的性能指标进行复检；（4）细骨料采用中砂，其细度模数应大于2.3,含泥量不大于3%；（5）粗骨料宜选用粒径5～31.5mm，级配良好，含泥量不大于1%，非碱活性的粗骨料；非泵送施工时粗骨料的粒径可适当增大；（6）由于本工程顶板和底板的厚度均为1.4米，确定混凝土60d强度指标作为混凝土强度等级的设计依据；（7）所配制的混凝土拌合物，到浇筑工作面的坍落度不宜大于160mm；（8）拌合水用量不宜大于175kg/m3；（9）粉煤灰掺量不宜超过胶凝材料用量的40%；矿渣粉的掺量不宜超过胶凝材料用量的505；粉煤灰和矿渣粉掺合料的总量不宜大于混凝土中胶凝材料用量的50%；（10）水胶比不宜大于0.50；（11）砂率宜为35%～42%；（12）在混凝土制备前，除进行常规配合比试验外，还应进行水化热、泌水率、可泵性等对大体积混凝土控制裂缝所需的技术参数的试验；必要时其配合比设计应当通过试泵送。
（13）所选拌合站均统一使用聚羧酸高效减水剂（14）有抗渗要求的混凝土拌合站统一使用HEA膨胀剂（15）泵送剂：加入泵送剂可以使水泥水化热放热速度减慢，将混凝土初凝时间控制在10～12小时，使混凝土浇筑时，不因初凝时间太短，而影响上下层混凝土浇筑时连续性。
（16）粉煤灰要求1级，烧失量不应大于5%。
（17）掺合料总量宜为胶凝材料的40%。
（18）坍落度：150±10mm；（19）水灰比：0.4；（20）初凝时间：10~12h；（21）胶凝总量340kg/m3-450kg/m3。
"低热矿渣硅酸盐水泥"（Low Heat Portland Blast Furnace Slag Cement）通常是一种水泥产品，它是由硅酸盐水泥（Portland Cement）和高炉矿渣（Blast Furnace Slag）混合而成的。
这种类型的水泥具有较低的热释放特性，通常用于需要降低混凝土温度梯度的应用，比如大体积混凝土结构、大坝等。
标准的具体要求可能根据国家、地区或者生产者而有所不同。
在国际上，一些可能涉及到低热矿渣硅酸盐水泥的标准组织包括ASTM International和欧洲标准化委员会（CEN）。
例如，ASTM C989是美国ASTM国际标准中涉及矿渣的一个标准，而EN 197-1是欧洲标准中关于水泥的标准。
要了解最新的、具体的低热矿渣硅酸盐水泥标准，建议查阅你所在地区或国家的相关建筑标准或者联系相关标准化组织。
标准通常包括对成分、物理性能、化学性能、生产和测试方法等方面的详细规定。

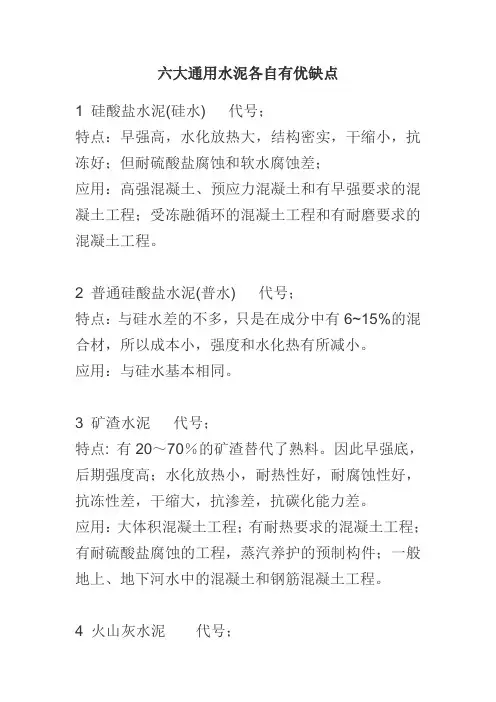

六大通用水泥各自有优缺点1 硅酸盐水泥(硅水) 代号；特点：早强高，水化放热大，结构密实，干缩小，抗冻好；但耐硫酸盐腐蚀和软水腐蚀差；应用：高强混凝土、预应力混凝土和有早强要求的混凝土工程；受冻融循环的混凝土工程和有耐磨要求的混凝土工程。
2 普通硅酸盐水泥(普水) 代号；特点：与硅水差的不多，只是在成分中有6~15%的混合材，所以成本小，强度和水化热有所减小。
应用：与硅水基本相同。
3 矿渣水泥代号；特点: 有20～70％的矿渣替代了熟料。
因此早强底，后期强度高；水化放热小，耐热性好，耐腐蚀性好，抗冻性差，干缩大，抗渗差，抗碳化能力差。
应用：大体积混凝土工程；有耐热要求的混凝土工程；有耐硫酸盐腐蚀的工程，蒸汽养护的预制构件；一般地上、地下河水中的混凝土和钢筋混凝土工程。
4 火山灰水泥代号；特点：有20～50％的火山灰替代了熟料。
耐热性差，抗渗性好，干缩大，其他性能同矿渣水泥。
应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性和抗渗要求的混凝土工程；一般的混凝土工程。
不适宜用于干燥地区。
5 粉煤灰水泥代号；特点：有20～50％的粉煤灰替代了熟料。
耐热性差，干缩小，抗裂好。
应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性要求的混凝土工程；一般的混凝土工程。
粉煤灰分三个等级，每个等级配置的混凝土应用是有区别的。
6 复合硅酸盐水泥：由硅酸盐水泥熟料、20%~50%两种或两种以上规定的混合材料和适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号。
7：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有中等水化热的水硬性胶凝材料。
8 低热矿渣硅酸盐水泥：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有低水化热的水硬性胶凝材料。
9：由硅酸盐水泥熟料加入适量，磨细制成早强度高的以3天表示标号的水泥。
10：由硅酸盐水泥熟料，加入适量石膏磨细制成的抗硫酸盐腐蚀性能良好的水泥。
硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。
硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。
2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。
硅酸二钙是决定硅酸盐水泥后期强度的矿物。
3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。
铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。
由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。
4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。
由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。
硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。
掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。
2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。
5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。
除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。
低热矿渣硅酸盐水泥在高层建筑工程中的应用研究低热矿渣硅酸盐水泥是一种在高层建筑工程中广泛应用的建筑材料。
它由矿渣和硅酸盐水泥组成，具有低热产生、高强度和良好的耐久性等优点。
本文将探讨低热矿渣硅酸盐水泥在高层建筑工程中的应用，并分析其优势和问题。
首先，低热矿渣硅酸盐水泥在高层建筑工程中的应用可以降低混凝土产热问题。
由于高层建筑的结构要求越来越高，常规水泥在硬化过程中会产生大量的热量，造成结构膨胀和裂缝的形成。
而低热矿渣硅酸盐水泥的热产生量更低，能够有效减缓混凝土的温度升高，从而降低了高层建筑结构的变形和损坏风险。
其次，低热矿渣硅酸盐水泥在高层建筑工程中的应用可以提高混凝土的强度和耐久性。
矿渣掺量的增加可以增强水泥基体的致密性和强度，使得混凝土具有更好的承载能力和抗压强度。
同时，低热矿渣硅酸盐水泥的碱骨料反应抑制效果也更好，能够减少混凝土的碱骨料反应，延长混凝土的使用寿命。
此外，低热矿渣硅酸盐水泥在高层建筑工程中的应用还可以提高施工效率。
由于低热矿渣硅酸盐水泥的低热产生，减少了混凝土的收缩和开裂问题，降低了施工过程中的维护成本和时间。
同时，低热水泥的早期强度发展较快，加速了施工进度，提高了施工效率，有利于高层建筑的快速建设。
然而，低热矿渣硅酸盐水泥也存在一些问题需要解决。
首先，其生产成本相对较高，部分地区的建筑企业可能会选择成本更低的常规水泥。
其次，低热矿渣硅酸盐水泥的早期强度发展较快，但后期强度的发展相对较慢，需要更长的时间来发挥其优势。
此外，矿渣的含量增加，可能会导致水泥的颜色较深，不符合某些装饰要求。
为解决这些问题，建议在高层建筑工程中推广低热矿渣硅酸盐水泥的应用，可以通过财政和税收优惠政策来鼓励企业投入研发和生产。
同时，加强低热矿渣硅酸盐水泥配方的研究，优化其性能和品质，减少后期强度发展的时间。
此外，建议在设计阶段考虑装饰要求，通过改变矿渣的种类和掺量来调整水泥的颜色。
综上所述，低热矿渣硅酸盐水泥在高层建筑工程中具有广阔的应用前景。
中低热水泥的生产及性能特点根据GB200-2003国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥(简称中热水泥)，低热硅酸盐水泥(简称低热水泥)和低热矿渣硅酸盐水泥(简称低热矿渣水泥，水泥中含有粒化高炉矿渣20%～60%)。
由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。
由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。
混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。
采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。
降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成、粉磨细度以及掺入适量混合材。
由于C 3A 、C 3S 的水化热和放热速率高于 C 4AF 、C 2S ，故要降低水泥的水化热和放热速率，必须降低熟料中C 3A 和C 3S 的含量，相应提高 C 4AF 和C 2S 的含量。
但是，C 2S 的早期强度很低，所以不宜增加过多，C 3S 含量也不应过少，否则，水泥强度发展过慢。
因此，在设计中热硅酸盐水泥熟料和低热水泥熟料矿物组成时，首先应着重减少C 3A 的含量，相应增加C 4AF 的含量。
按GB 200-2003要求，中热硅酸盐水泥熟料中，C 3S 含量应不超过55%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热硅酸盐水泥熟料中，C 2S 含量应不小于40%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热矿渣硅酸盐水泥熟料中，C 3A 含量应不超过8%，游离氧化钙含量应不超过1.2%，MgO 的含量不宜超过5.0%，如果水泥经压蒸安定性试验合格，则MgO 的含量允许放宽到6.0%。
中热水泥和低热水泥熟料中的碱含量，以Na 20当量(Na 20+0.658K 20)表示不得超过0.6%。
在生产低热矿渣水泥时，允许放宽到1.0%。
水泥种类
序号水泥品种品种代号强度等级
1硅酸盐水泥P.I P.II 42.5、42.5R 、52.5、
52.5R
2普通硅酸盐水泥P.O 42.5、42.5R 、52.5、
52.5R
P.S.A 32.5、32.5R 、42.5、42.5R 、52.5、52.5R
P.S.B
32.5、42.54复合硅酸盐水泥P.C 32.5、32.5R 、42.5、
42.5R 1中热硅酸盐水泥P.MH 42.52低热矿渣硅酸盐水泥P.SLH 32.53抗硫酸盐硅酸盐水泥
P.HSR 、P.MSR 42.5
OW.A 、 OW.G(HSR/MSR)、OW. D(HSR/MSR)
5道路硅酸盐水泥P.R 42.56
延滞性微膨胀中热硅
酸盐水泥
P.SEMH 42.57延滞性微膨胀低热矿渣硅酸盐水泥P.SELH 32.5
8超细灌浆水泥PSG.G 42.5、52.5/500~1000
㎡/㎏
9改性超细灌浆水泥SG.G 42.5、52.5/500~1000
㎡/㎏
10超细油井水泥G.O 比表面积500~1000㎡
/㎏
11超细矿渣粉G.S S105、S95、S75
12
路基水泥RB33032.5
熟料
1
通用硅酸盐水泥熟料
P.K
52.5
水泥品种等级及标准
3
矿渣硅酸盐水泥
4油井水泥A 、D 、G 通用水泥
特种水泥。
低热矿渣硅酸盐水泥标准一、范围本标准规定了低热矿渣硅酸盐水泥的定义、原料、生产工艺、质量标准、检验方法、包装、标志、运输与贮存、试验方法与检验规则和判定规则。
本标准适用于低热矿渣硅酸盐水泥的生产和检验。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
三、术语和定义下列术语和定义适用于本标准。
1.低热矿渣硅酸盐水泥：以适当成分的硅酸盐水泥熟料加入热矿渣，并磨细制成的水硬性胶凝材料。
具有中等早期强度、低热和硬化速度较慢等特点。
四、符号和缩略语下列符号和缩略语适用于本标准。
C - 水泥CS - 水泥砂浆CP - 混凝土（Concrete）W - 抗渗等级（Water Pressure）五、原料低热矿渣硅酸盐水泥的生产原料应符合相关标准和规范的要求。
主要包括硅酸盐水泥熟料和热矿渣。
六、生产工艺低热矿渣硅酸盐水泥的生产工艺主要包括以下步骤：1.将硅酸盐水泥熟料和热矿渣按适当比例混合。
2.将混合物磨细至适当的细度。
3.将磨细的混合物制成水硬性胶凝材料。
4.对制成的水硬性胶凝材料进行检验和质量控制。
5.对符合质量标准的低热矿渣硅酸盐水泥进行包装、运输和贮存。
七、质量标准及检验方法低热矿渣硅酸盐水泥的质量标准应符合相关标准和规范的要求，具体指标包括细度、比表面积、凝结时间、安定性、抗压强度等。
检验方法应按照相关标准和规范的要求进行。
八、包装、标志、运输与贮存低热矿渣硅酸盐水泥的包装应符合相关标准和规范的要求，包装袋上应标明产品名称、强度等级、生产厂家名称和地址等信息。
标志应清晰、耐久，并符合相关标准和规范的要求。
运输和贮存过程中应防止潮湿和污染，并确保包装完好无损。
在贮存期间，应定期检查产品质量，如出现质量问题应及时处理。
附件2
企业核查时准备书面材料清单
附件2-1企业生产水泥产品主要工艺流程图
附件2-2企业生产水泥产品生产设施和检验设施表
附件2-3企业生产水泥产品生产场所示意图
附件2-4企业生产水泥产品生产设备表
附件2-5企业生产水泥产品检验设备表
附件2-6企业生产水泥产品原材料明细表
附件2-7关键岗位专业技术人员表
附件2-8产品技术文件和工艺文件清单
附件2-9水泥企业生产线、关键设备确认表
企业名称：（盖章）
企业代表签字：年月日
审查组确认签字：年月日
注：本清单内所有书面材料经实地核查确认后一式四份，企业加盖骑缝章。
企业、地方工业产品生产许可证主管部门、水泥产品审查部、全国工业产品生产许可证审查中心各一份。
附件2-1
企业生产水泥产品主要工艺流程图
（企业填写）。
