下载文档原格式
硅酸盐水泥应用研究随着我国建设事业的日益发展，建筑材料的研究与应用也日益得到重视，硅酸盐水泥作为一种新型建筑材料，其优势逐渐被人们所认识和接受。
本文将从硅酸盐水泥的定义、特性、应用领域及未来发展等多方面进行分析，旨在为人们更好地了解和应用硅酸盐水泥提供参考。
一、硅酸盐水泥的定义及特性硅酸盐水泥，是一种以矿物硅酸盐为主要原料、以其它辅助材料为辅料、经烧成、磨制而成的水泥。
硅酸盐水泥具有凝结早、强度高、耐久性好、热稳定性好、耐碱蚀性好等优点，是一种新型的优质耐久水泥材料。
硅酸盐水泥这种新型水泥，对于建筑材料领域及工业领域都有着很大的价值。
二、硅酸盐水泥的应用领域关于硅酸盐水泥在建筑领域的应用，目前已经涉及到建筑外墙面装饰、内墙面的涂料、防水涂料、地坪涂料、高等级混凝土零部件等许多领域。
现代建筑材料市场上的硅酸盐水泥，不仅可以用于修缮工程、楼宇工程、市政工程、隧道和桥梁等工程领域，也可以应用于海洋岩石的整理、修补和海洋结构的建设等海洋领域。
除此之外，硅酸盐水泥还可以应用在航空航天及电子工业领域，如短纤维增强硅酸盐复合材料、化学耐火材料、耐火混凝土原料等等。
三、硅酸盐水泥的生产硅酸盐水泥的生产流程主要分为原材料的破碎、配料、烧制、磨细、包装五个阶段。
一般来说，通过矿石材料的选矿、粉碎等工艺处理后，成为硅酸盐水泥的原材料，即石灰石、石膏、砂石、减水剂等辅助材料，经过搅拌、混合，加入适当的水分，成为硅酸盐水泥生产中的原料浆。
原料浆在水泥窑内经高温烧制得到矿物硅酸盐水泥熟料，然后通过磨机进行磨细，制成细度适当的水泥粉。
最后，包装运输到客户手中，成为现在市场上销售的一种新型水泥。
四、硅酸盐水泥的未来发展随着我国建设事业的日益发展，硅酸盐水泥作为新型高性能建筑材料，在市场上的应用逐渐得到了推广。
随着人们对于建筑材料品质的要求越来越高，硅酸盐水泥在建筑行业的应用前景受到了广泛关注。
未来，硅酸盐水泥的应用将不断拓展到更多领域，如建筑材料、高新技术等领域。

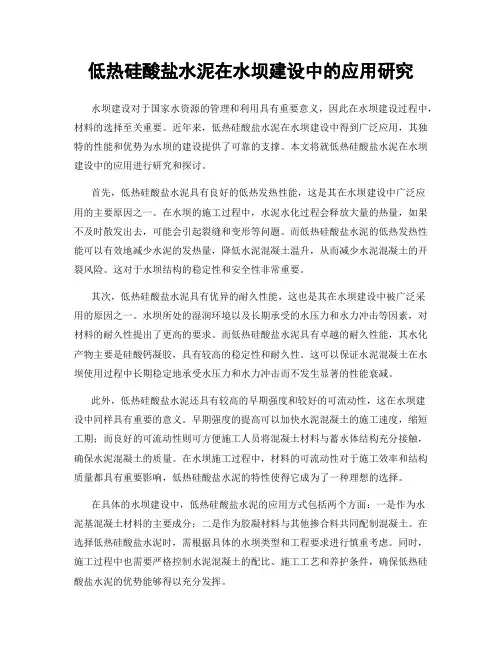

低热硅酸盐水泥在水坝建设中的应用研究水坝建设对于国家水资源的管理和利用具有重要意义，因此在水坝建设过程中，材料的选择至关重要。
近年来，低热硅酸盐水泥在水坝建设中得到广泛应用，其独特的性能和优势为水坝的建设提供了可靠的支撑。
本文将就低热硅酸盐水泥在水坝建设中的应用进行研究和探讨。
首先，低热硅酸盐水泥具有良好的低热发热性能，这是其在水坝建设中广泛应用的主要原因之一。
在水坝的施工过程中，水泥水化过程会释放大量的热量，如果不及时散发出去，可能会引起裂缝和变形等问题。
而低热硅酸盐水泥的低热发热性能可以有效地减少水泥的发热量，降低水泥混凝土温升，从而减少水泥混凝土的开裂风险。
这对于水坝结构的稳定性和安全性非常重要。
其次，低热硅酸盐水泥具有优异的耐久性能，这也是其在水坝建设中被广泛采用的原因之一。
水坝所处的湿润环境以及长期承受的水压力和水力冲击等因素，对材料的耐久性提出了更高的要求。
而低热硅酸盐水泥具有卓越的耐久性能，其水化产物主要是硅酸钙凝胶，具有较高的稳定性和耐久性。
这可以保证水泥混凝土在水坝使用过程中长期稳定地承受水压力和水力冲击而不发生显著的性能衰减。
此外，低热硅酸盐水泥还具有较高的早期强度和较好的可流动性，这在水坝建设中同样具有重要的意义。
早期强度的提高可以加快水泥混凝土的施工速度，缩短工期；而良好的可流动性则可方便施工人员将混凝土材料与蓄水体结构充分接触，确保水泥混凝土的质量。
在水坝施工过程中，材料的可流动性对于施工效率和结构质量都具有重要影响，低热硅酸盐水泥的特性使得它成为了一种理想的选择。
在具体的水坝建设中，低热硅酸盐水泥的应用方式包括两个方面：一是作为水泥基混凝土材料的主要成分；二是作为胶凝材料与其他掺合料共同配制混凝土。
在选择低热硅酸盐水泥时，需根据具体的水坝类型和工程要求进行慎重考虑。
同时，施工过程中也需要严格控制水泥混凝土的配比、施工工艺和养护条件，确保低热硅酸盐水泥的优势能够得以充分发挥。

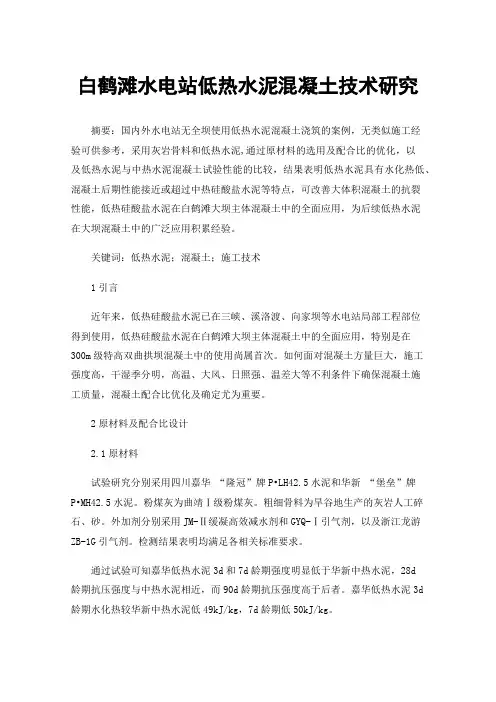

白鹤滩水电站低热水泥混凝土技术研究摘要：国内外水电站无全坝使用低热水泥混凝土浇筑的案例，无类似施工经验可供参考，采用灰岩骨料和低热水泥,通过原材料的选用及配合比的优化，以及低热水泥与中热水泥混凝土试验性能的比较，结果表明低热水泥具有水化热低、混凝土后期性能接近或超过中热硅酸盐水泥等特点，可改善大体积混凝土的抗裂性能，低热硅酸盐水泥在白鹤滩大坝主体混凝土中的全面应用，为后续低热水泥在大坝混凝土中的广泛应用积累经验。
关键词：低热水泥；混凝土；施工技术1引言近年来，低热硅酸盐水泥已在三峡、溪洛渡、向家坝等水电站局部工程部位得到使用，低热硅酸盐水泥在白鹤滩大坝主体混凝土中的全面应用，特别是在300m级特高双曲拱坝混凝土中的使用尚属首次。
如何面对混凝土方量巨大，施工强度高，干湿季分明，高温、大风、日照强、温差大等不利条件下确保混凝土施工质量，混凝土配合比优化及确定尤为重要。
2原材料及配合比设计2.1原材料试验研究分别采用四川嘉华“隆冠”牌P•LH42.5水泥和华新“堡垒”牌P•MH42.5水泥。
粉煤灰为曲靖Ⅰ级粉煤灰。
粗细骨料为旱谷地生产的灰岩人工碎石、砂。
外加剂分别采用JM-Ⅱ缓凝高效减水剂和GYQ-Ⅰ引气剂，以及浙江龙游ZB-1G引气剂。
检测结果表明均满足各相关标准要求。
通过试验可知嘉华低热水泥3d和7d龄期强度明显低于华新中热水泥，28d龄期抗压强度与中热水泥相近，而90d龄期抗压强度高于后者。
嘉华低热水泥3d龄期水化热较华新中热水泥低49kJ/kg，7d龄期低50kJ/kg。
2.2大坝混凝土配合比优化根据低热水泥混凝土配合比试验结果，初步确定的大坝混凝土四级配施工配合比C18040F90300W9015，水胶比为0.42，砂率为23%，粉煤灰35%，用水量为79kg/m3减水剂为0.6%，引气剂为0.023%；C18035F90300W9014，水胶比为0.46，砂率为24%，粉煤灰35%，用水量为80kg/m3减水剂为0.5%，引气剂为0.020%；C18030F90250W9013，水胶比为0.50，砂率为25%，粉煤灰35%，用水量为80kg/m3减水剂为0.5%，引气剂为0.020%；根据优化方案，通过试验确定的优化大坝混凝土施工配合比C18040F90300W9015，水胶比为0.42，砂率为24%，粉煤灰35%，用水量为81kg/m3减水剂为0.7%，引气剂为0.035%；C18035F90300W9014，水胶比为0.46，砂率为25%，粉煤灰35%，用水量为82kg/m3减水剂为0.7%，引气剂为0.035%；C18030F90250W9013，水胶比为0.50，砂率为26%，粉煤灰35%，用水量为82kg/m3减水剂为0.7%，引气剂为0.035%；3大坝混凝土设计指标及配制强度3.1混凝土设计指标根据设计单位提供的白鹤滩水电站大坝坝体四级配混凝土设计指标C18040F90300W9015最大水胶比为0.42，C18035F90300W9014最大水胶比为0.46，C18030F90250W9013最大水胶比为0.50，最大掺合料掺量35%，保证率为85%。

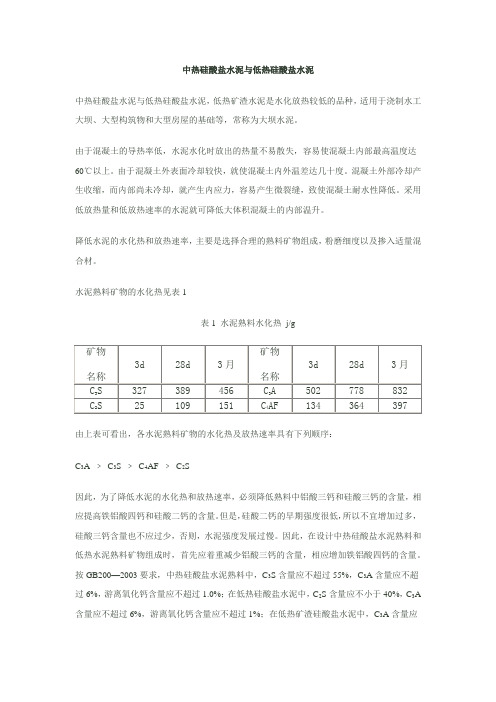

中热硅酸盐水泥与低热硅酸盐水泥中热硅酸盐水泥与低热硅酸盐水泥，低热矿渣水泥是水化放热较低的品种，适用于浇制水工大坝、大型构筑物和大型房屋的基础等，常称为大坝水泥。
由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。
由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。
混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。
采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。
降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成，粉磨细度以及掺入适量混合材。
水泥熟料矿物的水化热见表1表1 水泥熟料水化热j/g由上表可看出，各水泥熟料矿物的水化热及放热速率具有下列顺序：C3A ﹥C3S ﹥C4AF ﹥C2S因此，为了降低水泥的水化热和放热速率，必须降低熟料中铝酸三钙和硅酸三钙的含量，相应提高铁铝酸四钙和硅酸二钙的含量。
但是，硅酸二钙的早期强度很低，所以不宜增加过多，硅酸三钙含量也不应过少，否则，水泥强度发展过慢。
因此，在设计中热硅酸盐水泥熟料和低热水泥熟料矿物组成时，首先应着重减少铝酸三钙的含量，相应增加铁铝酸四钙的含量。
按GB200—2003要求，中热硅酸盐水泥熟料中，C3S含量应不超过55%，C3A含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热硅酸盐水泥中，C2S含量应不小于40%，C3A 含量应不超过6%，游离氧化钙含量应不超过1%；在低热矿渣硅酸盐水泥中，C3A含量应不超过8%，游离氧化钙含量应不超过1.2%，氧化镁的含量不宜超过5%，如果水泥经压蒸安定性试验合格，则氧化镁的含量允许放宽到6.0%。
增加水泥粉磨细度，水化热也增加，尤其是增加早期水化热；但水泥磨得过粗，强度下降，单位体积混凝土中的水泥用量就增加，水泥的水化热虽下降，但混凝土的放热量反而增加。
所以中热水泥细度一般与普通硅酸盐水泥相近。
硅酸盐水泥种类及应用硅酸盐水泥是一种常见的水泥材料，它由硅酸盐矿物质和石灰岩煅烧石膏研磨而成。
硅酸盐水泥可以根据矿物成分的不同分为不同种类，每种种类的硅酸盐水泥都有其独特的特点和应用范围。
首先，最常见的一种硅酸盐水泥是普通硅酸盐水泥（P.O）或称硅酸盐水泥I类。
它是以粉煤灰、矿渣、黄土等为辅料加入适量石膏磨制而成。
普通硅酸盐水泥具有初凝时间和终凝时间较长、强度适中、耐久性良好等特点。
它广泛用于一般性建筑混凝土、混凝土制品、水泥制品以及简单的水泥砂浆等建筑领域。
第二种是快硬硅酸盐水泥，又称硅酸盐水泥II类。
快硬硅酸盐水泥是在普通硅酸盐水泥中加入了适量大量的熟料粉加以研磨而成。
它的特点是凝固时间短，早期强度发展快，具有较高的抗压强度和早期强度发展迅速的特点。
因此，快硬硅酸盐水泥广泛应用于需要快速固化和强度发展的工程项目中，如高速公路、机场跑道、桥梁、大型基础等。
第三种是低热硅酸盐水泥，又称硅酸盐水泥III类。
低热硅酸盐水泥是在普通硅酸盐水泥中加入了适量的磨细的高磨料煤渣和低热矿渣粉加以研磨而成。
它的特点是低热水化反应，具有较低的水化热释放和较低的早期温升，使得它适用于大体积混凝土、大体积浇注混凝土以及核电站冷却水池等低温热量散发工程。
第四种是高强硅酸盐水泥，又称硅酸盐水泥IV类。
高强硅酸盐水泥是在普通硅酸盐水泥中加入适量的高砂石磨渣粉和磨建废料研磨而成。
它的特点是高强度发展、早中期抗折强度较高和耐久性良好。
这种水泥广泛用于大桥、高层建筑、封闭性的结构、隧道等需要高强度、耐久性的工程项目。
此外，还有特殊硅酸盐水泥，如耐酸硅酸盐水泥、耐碱硅酸盐水泥、保温硅酸盐水泥等，它们经过特殊加工和添加剂的调配，具有特殊的性质和特点，如耐腐蚀性、保温性、隔热性等，适用于特殊环境下的工程项目。
总之，硅酸盐水泥是一种多功能和多用途的建筑材料，通过调整矿物成分的不同可以得到不同种类的硅酸盐水泥，每种种类的硅酸盐水泥都有其独特的特点和应用范围，广泛用于建筑领域的各种工程项目中。
低热硅酸盐水泥简介低热硅酸盐水泥是一种特殊的水泥，以低热发生为主要特点，广泛应用于大坝、桥梁、核电站等重要工程中。
本文将介绍低热硅酸盐水泥的定义、特点以及其在工程中的应用。
定义低热硅酸盐水泥是一种以硅酸盐为主要成分的水泥。
与普通硅酸盐水泥相比，低热硅酸盐水泥具有较低的水化热。
这是由于其在生产过程中使用特殊的原料、化学配方和熟料烧制工艺所致。
特点低热硅酸盐水泥具有以下特点：1.低水化热：低热硅酸盐水泥特别适用于大体积的混凝土结构，如大坝和桥梁。
由于其低水化热特性，可减少温升对混凝土的不利影响，提高混凝土的耐久性和力学性能。
2.早强：低热硅酸盐水泥在水化过程中，能够产生更多的早期强度。
这使得低热硅酸盐水泥尤其适用于需要早期脱模或早期使用的工程项目。
3.抗裂性能：由于低热硅酸盐水泥具有较低的水化热，减少了温度应力的产生和累积，从而提高了混凝土的抗裂性能。
4.环境友好：低热硅酸盐水泥生产过程中采用特殊的原料和化学配方，减少了环境污染和资源消耗。
同时，由于其低热发生特性，也减少了对周围环境和工人的不良影响。
应用低热硅酸盐水泥广泛应用于以下工程项目中：1.大坝：大坝工程对混凝土的性能要求较高。
由于低热硅酸盐水泥具有低热发生和早强的特点，可避免大坝在水化过程中的温度应力积累，从而提高大坝的耐久性和稳定性。
2.桥梁：桥梁是承受车辆重载和气候变化等因素的工程项目。
低热硅酸盐水泥能够提供较高的早期强度，确保桥梁在早期使用阶段的安全性和稳定性。
3.核电站：核电站是对混凝土性能要求极高的工程项目。
低热硅酸盐水泥具有较低的水化热和优良的抗裂性能，能够减少混凝土在核电站运行期间的温度应力和裂缝产生，确保核电站的安全性和稳定性。
除了以上工程项目外，低热硅酸盐水泥还可以应用于需要较低水化热和高早期强度的其他工程项目中，如高速公路、隧道、海洋工程等。
结论低热硅酸盐水泥以其低水化热、早强、抗裂等特点，成为重要工程项目中的首选材料。
低热硅酸盐水泥特点及用途特点：1.低热释放：低热硅酸盐水泥在水泥水化过程中产生的热量较少，因此可以避免由于高热释放引起的温度升高和应力产生。
这对于大体积的混凝土结构非常重要，可以减少裂缝和变形的产生，提高结构的稳定性和耐久性。
2.高耐久性：低热硅酸盐水泥具有较高的抗冻融性能和抗硫酸盐侵蚀性能，可以应对恶劣的环境条件。
此外，低热硅酸盐水泥还具有优异的化学稳定性和抗化学腐蚀性能，可以延长混凝土结构的使用寿命。
3.硬化特性良好：低热硅酸盐水泥的硬化特性与普通硅酸盐水泥相比更为出色，可以提高混凝土结构的强度和耐久性。
它具有较高的早期强度发展速度和较低的收缩性能，可以提高混凝土结构的施工效率和质量。
用途：1.大体积混凝土结构：由于低热硅酸盐水泥具有低热释放特点，因此它特别适合用于大体积混凝土结构的施工，如大坝、水库、桥梁和核电站等。
它可以有效地减少由于热应力和温度变化引起的结构损坏，提高结构的稳定性和耐久性。
2.高性能混凝土：低热硅酸盐水泥可以用于生产高性能混凝土，包括高强度混凝土、高耐久性混凝土和自密实混凝土等。
这些混凝土常用于承受高荷载和恶劣环境条件的结构中，如大楼、桥梁、隧道和海洋工程等。
3.特殊工程：低热硅酸盐水泥也适用于一些特殊工程，如耐火材料、化学防腐涂层和地下隧道等。
通过使用低热硅酸盐水泥，可以提高这些特殊结构的耐火性能、化学稳定性和耐久性。
同时，低热硅酸盐水泥也可以用于修补和加固老化混凝土结构，提高其使用寿命。
综上所述，低热硅酸盐水泥具有低热释放和高耐久性的特点，适用于大体积混凝土结构、高性能混凝土和特殊工程等领域的应用。
通过使用低热硅酸盐水泥，可以提高结构的稳定性、耐久性和使用寿命，减少结构的损坏和维修成本。

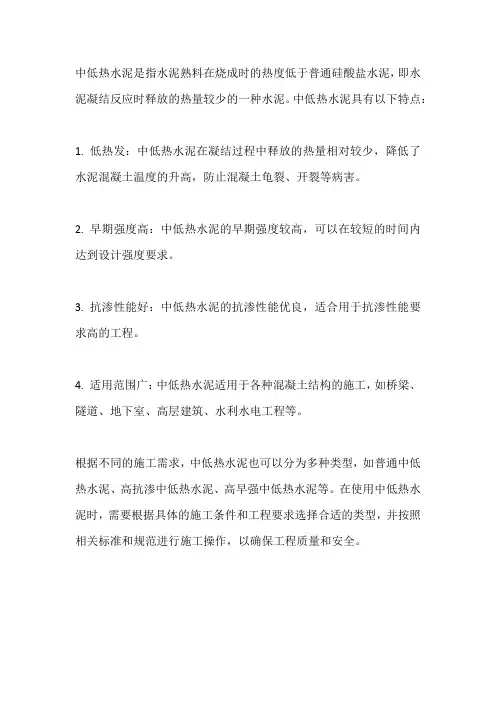

中低热水泥是指水泥熟料在烧成时的热度低于普通硅酸盐水泥，即水泥凝结反应时释放的热量较少的一种水泥。
中低热水泥具有以下特点：
1. 低热发：中低热水泥在凝结过程中释放的热量相对较少，降低了水泥混凝土温度的升高，防止混凝土龟裂、开裂等病害。
2. 早期强度高：中低热水泥的早期强度较高，可以在较短的时间内达到设计强度要求。
3. 抗渗性能好：中低热水泥的抗渗性能优良，适合用于抗渗性能要求高的工程。
4. 适用范围广：中低热水泥适用于各种混凝土结构的施工，如桥梁、隧道、地下室、高层建筑、水利水电工程等。
根据不同的施工需求，中低热水泥也可以分为多种类型，如普通中低热水泥、高抗渗中低热水泥、高早强中低热水泥等。
在使用中低热水泥时，需要根据具体的施工条件和工程要求选择合适的类型，并按照相关标准和规范进行施工操作，以确保工程质量和安全。
低热硅酸盐水泥特点及用途
1.低热性：低热硅酸盐水泥在水化过程中释放的热量较少，从而减少了结构件温度的升高，降低了内部应力的产生，有效地防止裂缝的发生。
2.抗渗性好：低热硅酸盐水泥具有较高的密实性和致密性，能够有效地减少水泥浆体和混凝土的渗透性，提高工程结构的抗渗性能。
3.抗硫酸盐侵蚀性能好：低热硅酸盐水泥在含硫酸盐环境中具有较好的抗侵蚀性能，能够有效地防止硫酸盐侵蚀导致的腐蚀和破坏。
4.硬化时间长：低热硅酸盐水泥的硬化时间相对较长，能够为施工提供充足的时间。
5.抗挤压性能好：低热硅酸盐水泥具有较高的抗挤压性能，能够有效地防止由于重压引起的结构裂缝。
1.桥梁和道路工程：由于低热硅酸盐水泥具有较好的抗渗透性和抗硫酸盐侵蚀性能，适用于桥梁和道路等需要长期耐久性的工程。
2.高温环境工程：低热硅酸盐水泥具有较低的水化热，能够适应高温环境下的施工需要，如电厂烟囱、冶金炉窑和高温烟道等。
3.油井水泥浆：由于低热硅酸盐水泥硬化时间长、抗渗透性好，能够有效地封堵油井裂缝和提高油井固井质量。
4.隧道和地下工程：低热硅酸盐水泥在高应力和高压力环境下具有较好的抗挤压性能，适用于隧道和地下工程的施工。
总之，低热硅酸盐水泥具有较低的水化热、优良的抗渗透性、抗硫酸盐侵蚀性和抗挤压性能，适用于各种需要高耐久性、高抗渗透性和高抗侵蚀性的工程。
低热硅酸盐水泥水化及性能研究现状摘要：随着社会的发展，我国交通事业的飞速发展以及桥梁建设技术的不断进步，在建桥梁的跨度和主塔高度不断增大、屡屡创下新高，对应的承台体积也越来越大。
桥梁承台一般采用混凝土作为主体材料进行浇筑，其面积大、厚度大，属于典型的大体积混凝土。
大体积混凝土施工时，由于水泥水化过程中释放大量的水化热，使混凝土结构内部温度急剧升高并产生较大的温度梯度，导致大体积混凝土极易产生温度裂缝。
为了减少水泥早期水化放热，降低混凝土开裂风险，具有更低水化热的低热硅酸盐水泥（简称低热水泥）近年来被越来越多地研究和应用。
低热水泥的熟料矿物成分与传统硅酸盐水泥相同，区别在于它是以C2S为主要矿物（≥40%），具有水化热低、早期强度低、后期强度高、耐久性优异等特点。
关键词：低热硅酸盐；水泥水化；性能研究引言近年来，低热水泥被广泛应用于水工领域，其较低的水化放热能降低大体积混凝土内部绝热温升，有效减少温降收缩产生的开裂，保证结构安全性。
此外，在一些偏远地区，由于大风、干燥、温差、地热、侵蚀等严酷环境，混凝土极易发生早期开裂、热损伤和后期侵蚀破坏等问题。
低热水泥因体积稳定性优异、抗侵蚀性好及后期强度增进率高等性能特点，成为提高混凝土耐久性的重要解决方案。
1抗压强度硅酸盐水泥砂浆龄期达到28d时,抗压强度在温度超过60℃后小幅降低,70、80℃养护温度下28d抗压强度较50℃分别降低2.4%、3.2%;而当龄期达到56d时,抗压强度随温度降低的趋势则更加明显,60、70、80℃养护温度下56d抗压强度较50℃分别降低2.3%、6.4%、8.4%;而当温度超过60℃后,28d龄期至56d龄期抗压强度出现明显倒缩,这一现象和前人[7,9]的研究结果吻合。
低热水泥砂浆则并未出现强度倒缩现象,3~28d抗压强度均随温度升高而提高,当龄期达到56d时,抗压强度则基本不随温度的升高而变化。
相较于硅酸盐水泥砂浆,低热水泥砂浆在各温度下的7、28、56d抗压强度均更高。
低热硅酸盐水泥性能及在水电工程中的应用传统的硅酸盐水泥在大体积混凝土的建设过程当中存在着很大的弊端，即可能在浇筑的过程当中产生大量的水化热从而对工程建設的质量造成一定的影响。
因此，在实际的工程当中人们迫切希望能够有效降低水泥在水化过程当中产生的水化热的量，从而提高工程的建设质量。
基于此种情况中国建筑材料研究总院研发了一种低热硅酸盐水泥，这种水泥在水化过程当中的产热量相对较低，因此，在大体积混凝土的水电工程当中具有非常广泛的运用。
标签：低热硅酸盐；保温节能涂层；发展现状；趋势doi：10.19311/ki.16723198.2017.13.0901引言自从改革开放之后我国的经济持续高速发展，在这样的背景之下，社会对于电力的需求不断增长，现阶段水力发电是我国最重要的供电方式之一，最好水电工程建设对于电力的供应具有非常重要的意义。
一般情况下，水电工程的工程量都较为浩大，在建设的过程当中需要涉及大体积混凝土的浇筑，而大体积混凝土浇筑存在的一个较大的难点就在于水化热，水化热对工程建设的质量造成了较大的危险，传统的普通硅酸盐水泥在水化过程当中释放的能量相对较多，从而在水电工程的建设方面应用受到了很大的限制，因此地热硅酸盐水泥就成为水电工程建设的首先。
基于此种情况，在本文当中，笔者对低热硅酸盐水泥的性能进行了分析，并分析了其在工程中的实际运用。
2低热硅酸盐水泥简介低热硅酸盐水泥是中国建筑材料科科学研究总院从水泥工业的节能降耗以及混凝土的安全性以及耐久性方面出发研发的一种新型的硅酸盐水泥，其性能相比于传统的硅酸盐水泥较为优良，在水化过程当中所释放的能量相对较低，后期的强度也相对较高，同时也具有较为可靠的耐久性，在各种不同类型的大体积混凝土的建设当中都具有非常广泛的运用，例如在建设水电站的大坝当中就具有非常广泛的运用。
普通硅酸盐水泥采用的熟料主要是以C3S为主导的矿物材料，但是低热硅酸盐水泥所使用的为以C2S为主导的矿物组成，同时还克服了C2S 矿物活化和高活性晶型的常温稳定的关键问题。
低热硅酸盐水泥用途
低热硅酸盐水泥是一种新型的水泥材料，其主要用途是用于建筑物的混凝土结构、机械水泥制品、预制构件、高层建筑、大坝、水厂等重要工程的水泥结构。
一、钢筋混凝土结构
钢筋混凝土结构是指用钢筋加固混凝土的建筑结构，主要适用于高层建筑、大跨度建筑和桥梁等工程。
低热硅酸盐水泥具有良好的耐腐蚀性和抗裂性能，可以有效地提高钢筋混凝土的强度和耐久性。
二、机械水泥制品
低热硅酸盐水泥可以用于制造机械水泥制品，如管道、栏杆、桩、板、砖等。
由于低热硅酸盐水泥的低热发生性能，可以避免制品的开裂、爆裂等现象，从而大大提高了机械水泥制品的质量和使用寿命。
三、预制构件
预制构件是指在生产厂家制造的混凝土构件，其工艺是在模具内浇注混凝土、养护、剥模而制成的。
低热硅酸盐水泥可以提高预制构件的强度和耐久性，同时也可以加快混凝土的凝固硬化速度，节约生产时间和成本。
四、高层建筑
低热硅酸盐水泥可以用于高层建筑的建造中。
由于高层建筑构造越来越复杂，对结构材料的要求越来越高，低热硅酸盐水泥具有较好的强度和耐久性能，能够满足高层建筑施工的需求。
五、大坝、水厂等工程
低热硅酸盐水泥也可用于大坝、水厂等工程中。
大坝工程要求混凝土具有较好的耐水性和耐久性，而低热硅酸盐水泥可以有效地提高混凝土的耐水性和耐久性，从而为大坝工程的施工提供保障。
总之，低热硅酸盐水泥的用途十分广泛，可应用于建筑物的各个领域，其优良的性能可以提高混凝土结构的强度和耐久性，保障建筑物的安全和稳定。
硅酸盐⽔泥的应⽤硅酸盐⽔泥的应⽤、侵蚀及防护摘要：由硅酸盐⽔泥熟料、0~5%⽯灰⽯或粒化⾼炉矿渣、适量⽯膏磨细制成的⽔硬性胶凝材料，称为硅酸盐⽔泥。
硅酸盐⽔泥加⽔硬化⽽成的⽔泥⽯，在通常使⽤条件下，有较好的耐久性，但在某些侵蚀性液体或⽓体（统称侵蚀介质）的作⽤下，会逐渐遭受侵蚀，引起强度降低，甚⾄破坏，这种现象称为⽔泥⽯的侵蚀或腐蚀。
关键词：硅酸盐⽔泥、使⽤、侵蚀在当今这个⾼速发展的社会中，随着城市化建设的不断扩⼤，交通⽅式的不断进步，对于⾼楼⼤厦、道路桥梁、隧道涵洞等建筑的需求在不断增多。
同时，对于这些建筑的质量要求也在不断提⾼。
当今这个时代，可以说是⼀个混凝⼟的时代，⼤部分的建筑都离不开混凝⼟。
作为混凝⼟的重要组成部分——⽔泥也就成为了⼀种⼗分重要的材料。
⽔泥的种类有很多，每种⽔泥都有各⾃的不同特点，因此对于不同的建筑、建筑物所处的环境不同选择合适的⽔泥是⾄关重要的。
另⼀⽅⾯，每⼀种建筑物都有各⾃相应的⾃然环境，所以就免不了有损坏和破坏，因此，要想⼀个建筑物长久安全的运⾏，做好防护就显得很重要了。
⽔泥中硅酸盐⽔泥由于其独有的特点应⽤范围特别⼴泛，可⽤于⾼强混凝⼟、预应⼒混凝⼟等等，下⾯就硅酸盐⽔泥的应⽤具体分析：1、凝结硬化快，早期强度及后期强度⾼。
根据此特点，其适⽤于有早强要求的混凝⼟，⽐如建桥时桥墩的建设就需要早期强度较⾼的⽔泥；冬季施⼯混凝⼟，地上、地下重要结构的⾼强混凝⼟和预应⼒混凝⼟⼯程，如⼀个建筑物的地基，对混凝⼟的强度有很⾼的要求，这就需要选择早期强度和后期强度都很⾼的混凝⼟。
2、抗冻性好。
适⽤于严寒地区⽔位升降范围内遭受反复冻融循环的混凝⼟⼯程。
在我国的北⽅，冬季温度⼤都处于零下，这就需要选择抗冻性很好的⽔泥作为混凝⼟材料。
3、抗碳化性能好。
适⽤于空⽓中⼆氧化碳（CO2）浓度较⾼的环境，如铸造车间等。
4、⼲缩⼩，可⽤于⼲燥环境下的混凝⼟⼯程。
5、耐磨性好，可⽤于路⾯与地⾯⼯程。
中国水科院第十届青年学术交流会低热硅酸水泥低热硅酸盐水泥在水电工程中的应用计涛结构企2010-11-25汇报提纲1 研究背景2 低热硅酸盐水泥的性能特点3 试验概况试验概44 试验结果与分析5 结论1 研究背景11¾1.1温控防裂掺粉煤灰和矿渣等掺和料¾加大粗骨料粒径和优选骨料级配¾采用低水化热水泥¾限制浇注层高度和层间间歇期，合理分块¾采用预冷骨料或加冰水拌和以降低混凝土浇注温度¾通水冷却1.2 节能环保12水泥工业作为能源和资源消耗密集型产业水泥工业作为能源和资源消耗密集型产业，消耗大量不可再生资源和能源，如石灰石、粘土煤等同时水泥窑尾排放大量的土、煤等；同时水泥窑尾排放大量的CO2、NOx和SO2等废气，环境污染严重。
生产1t熟料直接1而低热硅酸盐水泥是或间接排放的CO2约为1t。
而低热硅酸盐水泥是以C2S为主晶相，熟料的煅烧温度较低，对环境的污染较少符合国家节能减排和可持续发展的污染较少，符合国家节能减排和可持续发展的战略目标。
1 研究背景2 低热硅酸盐水泥的性能特点33 试验概况试结果与分析4 试验结果与分析5 结论2低热硅酸盐水泥的性能特点2.1 低能源消耗21¾熟料矿物的高温生成C3S的烧成温度在1450℃左右C2S的烧成温度在1300℃左右¾生料中石灰石的分解C2S的含钙量比C3S的低，熟料中CaO需求较的低熟料中C O少，生料中石灰石分解所需要的能耗减少，熟料烧成热耗显著降低。
2.2 低环境负荷低热水泥对石灰石资源的消耗较少及熟料的烧成温度降低，因此石灰石分解产生的CO2以及矿物燃料燃烧放出的CO2、CO、NO x和SO2等有害气体的大量排放，这些有害气体是造成地球温室效应破坏生态环境害气体是造成地球温室效应、破坏生态环境的主要污染源。
2.22C S+7H O=C S H +3Ca(OH)ΔH=-118.4kJ/mol 2.2水泥品质的高性能化32324()22C 2S+5H 2O=C 3S 2H 4+Ca(OH)2ΔH=-43kJ/mol C 3S 和C 2S 具有相同的水化产物，但后者需水量低水化发热量低水化时析出的少水低、水化发热量低、水化时析出的Ca(OH)2少，水化热仅为C 3S 的20～30%，且最终强度与C 3S 持平或超究结表低热水有低碱度低水超出。
研究结果表明，低热水泥具有低碱度、低水化热、后期强度增长率大、长期强度高、抗化学侵热蚀性能优良和耐磨性好等优点。
1 研究背景2 低热硅酸盐水泥的性能特点33 试验概况试结果与分析4 试验结果与分析5 结论2 试验概况3 1 原材料 3.1 水泥：42.5 42 5中热硅酸盐水泥、42.5 42 5低热硅酸盐水 泥 掺合料 Ⅰ级粉煤灰 硅粉 掺合料：Ⅰ级粉煤灰、硅粉 骨料：灰岩人工骨料，中砂和二级配碎石 外加剂 （1）聚羧酸减水剂（2）优质引气剂 外加剂：（水泥检测结果检测项目 中热水泥 低热水泥 GB200-2003 密度 (g/cm3) 3.21 3.22 — 细度 (%) 0.12 2.30 — 比表面积 (m2/kg) 301 380 ≥250 标准稠度 (%) 26.0 23.6 — 安定性 凝结时间( h：min） (试饼法) 初凝 终凝 合格 合格 合格 2:39 2:15 ≥1:00 3:53 3:29 ≤12:00检测项目 中热水泥 低热水泥抗压强度（MPa） 3d 21.5 12.1 7d 29.8 18.3 28d 50.4 51.0 90d 67.6 68.5 3d 4.8 3.1抗折强度（MPa） 7d 6.2 4.3 28d 8.8 8.1 90d 9.3 8.8水泥检测结果检测项目 中热水泥 低热水泥 GB200-2003 化学成分（%） SiO2 22.85 23 31 23.31 — Al2O3 3.88 4 43 4.43 — Fe2O3 4.02 5 01 5.01 — CaO 61.60 61 45 61.45 — MgO 4.62 1 48 1.48 ≤5.0 SO3 2.28 2 92 2.92 ≤3.5 R 2O 0.40 0 52 0.52 — Loss 1.20 1 10 1.10 ≤3.0检测项目 中热水泥 低热水泥 GB200-2003中热水泥 GB200-2003低热水泥水化热值（kJ/kg） 12h 72 78 — — 1d 170 151 — — 2d 214 177 — — 3d 240 195 ≤251 ≤230 4d 257 208 — — 5d 270 218 — — 6d 281 228 — — 7d 290 237 ≤293 ≤2603.2 配合比编号 MHC LHC 水泥 品种 中热 低热 水胶 比 0.33 0.33 减水 引气剂 剂 (1/万) (%) 0.6 0.7 0.6 0.6 材料用量（kg/m g 3） 水 108 108 水泥 213 213 粉煤 灰 98 98 硅粉 16 16 砂 634 634 石 1354 13543.3 试验方法抗裂试验： CCES01-2004《混凝土结构耐久性设计与施工指南》 力学性能、变形性能、热学性能、耐久性能： SL352-2006《水工混凝土试验规程》1 研究背景 2 低热硅酸盐水泥的性能特点 3 试验概况4 试验结果与分析5 结论4 试验结果与分析4.1 力学性能编号 MHC LHC 抗压强度（MPa） 7d 34 3 34.3 23.580 70 60劈拉强度（MPa） 180d 66 2 66.2 68.5 7d 2 30 2.30 1.44 28d 3 38 3.38 3.39 90d 3 47 3.47 3.54 180d 3 68 3.68 3.8628d 54 1 54.1 55.290d 63 0 63.0 64.5MHCLHC抗压强度(MPa a)50 40 30 20 10 0 7d 28d 90d 180d龄期4 2 极限拉伸 4.2编号 MHC LHC 极限拉伸值（×10-6） 28d 100 101140 120极限拉伸值比（%） 28d 100 101.0LHC90d 106 111MHC180d 112 11790d 100 104.7180d 100 104.5100 极限拉伸值 值(×10 -6 ) 8060 4020 028d 90d 180d龄期4.3 干缩编号 MHC LHC 1d 10 113003d 36 517d 59 7015d 88 11428d 138 15560d 175 18190d 195 210120d 204 216180d 212 225250干缩率 率(10 )-6200150100M HCLHC500 0 30 60 90 120 150 180龄期（d）4.4 自生体积变形 自 体积变形编号 MHC LHC 1d -1.0 -1 4 -1.420 103d -0.6 -4 3 -4.37d -0.1 -9 0 -9.015d -2.4 -14 0 -14.028d -1.3 -12 6 -12.660d -1.7 -19 1 -19.190d -3.6 -24 3 -24.3120d -4.7 -28 4 -28.4180d -6.9 -33 3 -33.3自生体积变 形 (10 )-60 0 -10 -20 -30 -40 20 40 60 80 100 120 140 160 180M HC-50 -60LHC龄期（d）4.5 绝热温升编号 MHC LHC 1d 16 7 16.7 12.2 2d 23 2 23.2 16.5 3d 27 7 27.7 19.4 4d 29 9 29.9 22.1 5d 30 8 30.8 23.7 6d 31 3 31.3 24.5 7d 31 6 31.6 24.9 14d 32 0 32.0 25.8 21d 32 3 32.3 26.2 28d 32 4 32.4 26.4中热水泥混凝土： 低热水泥混凝土：T =32.9 × (t − 0.6) t − 0.21① ②T =27.2 × (t − 0.4) t + 0.39式中：T－绝热温升（℃） t－历时（d） 式中：T－绝热温升（℃），t－历时（d）混凝土的绝热温升曲线4.6 抗裂试验初裂时裂缝数裂缝平均开裂单位面积的开单位面积上的编号间(h:min)量(条)面积(mm2/条)裂裂缝数目(条/m2)总裂开面积(mm2/m2)抗裂性等级161MHC3:0279 1.61219354Ⅳ级LHC5:06280.267821Ⅱ级4.7 耐久性编号相对动弹性模量（%）质量损失率（%）渗水高度(cm)抗渗等级100200300100200300MHC96.295.795.30.170.250.45 1.3≥10 LHC96.495.395.00.100.240.35 1.1≥101 研究背景2 低热硅酸盐水泥的性能特点33 试验概况4 试验结果与分析5 结论5 结论（1）低热水泥混凝土7d强度偏低，28d、90d和180d强度略高；90d和180d的极限拉伸值分别增加强度略高4.7%和4.5%，对混凝土的抗裂性有利；28d绝热温升值比中热水泥混凝土低6℃，可有效降低混凝土的温℃可有效降低混凝土的温度应力，减少温度裂缝的产生；塑性阶段的抗裂性能优于中热水泥混凝土。
优于中热水泥混凝土（2）低热水泥混凝土的干缩、抗冻、抗渗性能和中热水泥混凝土接近。
中热水泥混凝土接近（3）低热水泥混凝土的自生体积收缩变形比中热水泥混凝土略大。
水泥混凝土略大（4）低热水泥混凝土微观特性，还有待于进一步研究。
研究谢谢！欢迎大家批评指正！欢迎大家批评指。
