下载文档原格式
硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。
硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。
2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。
硅酸二钙是决定硅酸盐水泥后期强度的矿物。
3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。
铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。
由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。
4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。
由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。
硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。
掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。
2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。
5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。
除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。
水泥按用途及性能分为：(1)通用水泥: 一般土木建筑工程通常采用的水泥。
通用水泥主要是指：GB175—2007规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
(2)专用水泥:专门用途的水泥。
如：G级油井水泥，道路硅酸盐水泥。
(3)特性水泥:某种性能比较突出的水泥。
如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥。
水泥按其主要水硬性物质名称分为:(1)硅酸盐水泥，即国外通称的波特兰水泥；(2)铝酸盐水泥；(3)硫铝酸盐水泥；(4)铁铝酸盐水泥；(5)氟铝酸盐水泥；(6) 以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。
主要技术特性分为：（1）快硬性：分为快硬和特快硬两类；（2）水化热：分为中热和低热两类；（3）抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；（4）膨胀性：分为膨胀和自应力两类；（5）耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。
水泥命名的原则：水泥的命名按不同类别分别以水泥的主要水硬性矿物、混合材料、用途和主要特性进行，并力求简明准确，名称过长时，允许有简称。
通用水泥以水泥的主要水硬性矿物名称冠以混合材料名称或其他适当名称命名。
专用水泥以其专门用途命名，并可冠以不同型号。
特性水泥以水泥的主要水硬性矿物名称冠以水泥的主要特性命名，并可冠以不同型号或混合材料名称。
以火山灰性或潜在水硬性材料以及其他活性材料为主要组分的水泥是以主要组成成分的名称冠以活性材料的名称进行命名，也可再冠以特性名称，如石膏矿渣水泥、石灰火山灰水泥等。
水泥类型的定义(1) 水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。
(2) 硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。
水泥的6种型号代号水泥是建筑材料中不可或缺的一种，它是混凝土、砖块、石灰石等建筑材料的主要成分。
水泥的种类繁多，各有其特点和适用范围。
在建筑工程中，不同的水泥型号代号对于工程的质量和效果有着重要的影响。
本文将介绍水泥的六种型号代号及其特点。
一、P·O水泥P·O水泥是普通硅酸盐水泥的一种，它的代号是P·O，其中P 代表硅酸盐水泥，O代表它的早期强度。
P·O水泥的早期强度较高，但长期强度稍低。
它适用于制造混凝土、砌块、砂浆等建筑材料。
二、P·C水泥P·C水泥是一种高强度硅酸盐水泥，它的代号是P·C，其中P 代表硅酸盐水泥，C代表它的高强度。
P·C水泥的早期强度和长期强度都较高，它适用于制造高强度混凝土、预制构件等建筑材料。
三、P·S水泥P·S水泥是一种硅酸盐水泥，它的代号是P·S，其中P代表硅酸盐水泥，S代表它的耐硫酸盐腐蚀性。
P·S水泥的耐硫酸盐腐蚀性能好，它适用于制造耐酸砖、耐酸混凝土等建筑材料。
四、P·F水泥P·F水泥是一种硅铁酸盐水泥，它的代号是P·F，其中P代表硅铁酸盐水泥，F代表它的早期强度。
P·F水泥的早期强度较高，但长期强度稍低。
它适用于制造混凝土、砌块、砂浆等建筑材料。
五、P·L水泥P·L水泥是一种低热硅酸盐水泥，它的代号是P·L，其中P代表硅酸盐水泥，L代表它的低热性。
P·L水泥的热释放量低，适用于制造大体积混凝土、高温环境下的混凝土等建筑材料。
六、P·M水泥P·M水泥是一种耐磨硅酸盐水泥，它的代号是P·M，其中P代表硅酸盐水泥，M代表它的耐磨性。
P·M水泥的耐磨性能好，适用于制造耐磨地坪、耐磨混凝土等建筑材料。
总之，水泥的六种型号代号各有其特点和适用范围，建筑施工中需要根据实际需要选择不同的水泥型号代号。
低热硅酸盐水泥用于大坝建设的研究概述低热硅酸盐水泥是一种新型环保建筑材料，广泛应用于大坝的建设和修复中。
本文将探讨低热硅酸盐水泥在大坝建设领域的应用，包括其特性、优势以及相关的研究成果。
一、什么是低热硅酸盐水泥？低热硅酸盐水泥是一种矿物质复合材料，由硅酸盐水泥和活性硅酸盐等组分混合而成。
相对于传统水泥，低热硅酸盐水泥具有更低的热释放，可以有效减少温度升高带来的应力和开裂问题。
此外，低热硅酸盐水泥还具有较高的早强性和持久性，能够提高大坝的强度和耐久性。
二、低热硅酸盐水泥在大坝建设中的优势1. 提高施工效率：低热硅酸盐水泥具有较高的早强性，可以缩短施工周期，提高工程的进度。
2. 降低温度升高：大坝的施工过程中会因为水化反应而产生大量的热量，如果温度升高过快和过高，会导致裂缝的产生。
低热硅酸盐水泥的低热释放特性可以有效减轻温度升高带来的应力，减少裂缝和变形的风险。
3. 增强抗硫酸盐侵蚀能力：大坝通常会置于水中，长期接触水环境会对水泥材料产生侵蚀作用。
低热硅酸盐水泥具有较高的抗硫酸盐侵蚀能力，能够延长大坝的使用寿命。
4. 环保性能良好：低热硅酸盐水泥采用了矿物质复合配方，不仅能够减少对自然资源的消耗，还能降低二氧化碳的排放量，符合可持续发展的要求。
三、低热硅酸盐水泥在大坝建设中的研究成果1. 抗渗性研究：使用低热硅酸盐水泥可以有效提高大坝的抗渗性能。
研究表明，在抗渗性能方面，低热硅酸盐水泥相比传统水泥具有更好的表现，可以降低溶解度和渗透系数，减少水分渗入的风险。
2. 抗冻融性研究：冻融循环是大坝建设中常见的问题，低热硅酸盐水泥在抗冻融性方面表现出色。
研究发现，采用低热硅酸盐水泥可以显著降低冻融循环对混凝土的损害程度，延长大坝的使用寿命。
3. 硅酸盐反应性研究：硅酸盐反应是大坝建设中一个重要的问题，可能导致混凝土膨胀和龟裂。
研究表明，低热硅酸盐水泥具有较低的硅酸盐反应性，能够减少膨胀和龟裂的风险。
结论低热硅酸盐水泥作为一种新型环保建筑材料，在大坝建设领域具有广泛应用前景。
通用硅酸盐水泥的种类及代号
通用硅酸盐水泥是一种最常用的水泥类型之一，用于制造公司建筑材料、道路、桥梁、隧道等等。
在国际上，通用硅酸盐水泥被定义为符合ASTM C150标准的水泥。
通用硅酸盐水泥由两个主要成分组成：熟料和矿物掺合料。
熟料合成于高温下，包含
纯碳酸钙、硅酸盐等，而矿物掺合料可降低水泥的成本及增加强度等性能。
1. 纯熟料水泥
代号：C
纯熟料水泥指的是不使用任何掺合料的通用硅酸盐水泥。
其具有高的强度和较快的凝
结时间。
2. 矿物掺合料水泥
矿物掺合料可以是磨细渣粉、砂岩粉、非晶态硅酸盐等，但必须按一定比例施加。
矿
物掺合料水泥可降低成本，同时具有较好的强度表现和相对较慢的凝结时间。
3. 高早强水泥
高早强水泥的凝结时间更短，强度更高。
需要在制造过程中加入更多的熟料，以增加
其强度。
4. 中等硫酸盐抵抗水泥
中等硫酸盐抵抗水泥是一种带有防腐剂的通用硅酸盐水泥，主要用于制造混凝土。
可
以与硫酸反应，并产生有机物质，以减轻混凝土受到硫酸的破坏。
5. 低热水泥
低热水泥可减少水泥制造时的热量，减轻影响环境的热量排放。
也可减少混凝土的热
量产生，以缓和混凝土的收缩变形。
6. 火山灰水泥
火山灰水泥是一种掺杂了火山灰的通用硅酸盐水泥。
火山灰可作为廉价的掺合料，可
增加水泥的强度与耐久性。

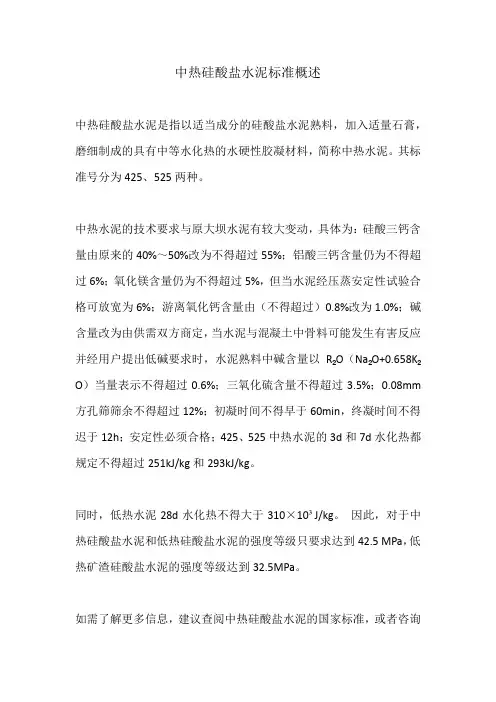

中热硅酸盐水泥标准概述
中热硅酸盐水泥是指以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有中等水化热的水硬性胶凝材料，简称中热水泥。
其标准号分为425、525两种。
中热水泥的技术要求与原大坝水泥有较大变动，具体为：硅酸三钙含量由原来的40%～50%改为不得超过55%；铝酸三钙含量仍为不得超过6%；氧化镁含量仍为不得超过5%，但当水泥经压蒸安定性试验合格可放宽为6%；游离氧化钙含量由（不得超过）0.8%改为1.0%；碱含量改为由供需双方商定，当水泥与混凝土中骨料可能发生有害反应并经用户提出低碱要求时，水泥熟料中碱含量以R₂O（Na₂O+0.658K₂O）当量表示不得超过0.6%；三氧化硫含量不得超过3.5%；0.08mm 方孔筛筛余不得超过12%；初凝时间不得早于60min，终凝时间不得迟于12h；安定性必须合格；425、525中热水泥的3d和7d水化热都规定不得超过251kJ/kg和293kJ/kg。
同时，低热水泥28d水化热不得大于310×10³J/kg。
因此，对于中热硅酸盐水泥和低热硅酸盐水泥的强度等级只要求达到42.5 MPa，低热矿渣硅酸盐水泥的强度等级达到32.5MPa。
如需了解更多信息，建议查阅中热硅酸盐水泥的国家标准，或者咨询
专业的工程师。

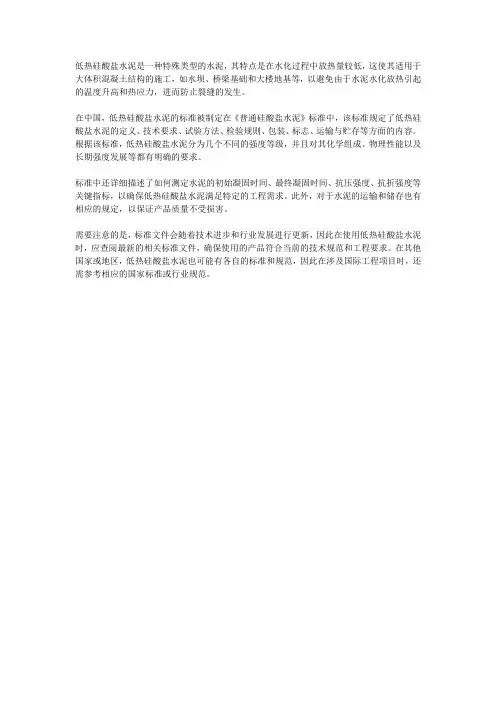

低热硅酸盐水泥是一种特殊类型的水泥，其特点是在水化过程中放热量较低，这使其适用于大体积混凝土结构的施工，如水坝、桥梁基础和大楼地基等，以避免由于水泥水化放热引起的温度升高和热应力，进而防止裂缝的发生。
在中国，低热硅酸盐水泥的标准被制定在《普通硅酸盐水泥》标准中，该标准规定了低热硅酸盐水泥的定义、技术要求、试验方法、检验规则、包装、标志、运输与贮存等方面的内容。
根据该标准，低热硅酸盐水泥分为几个不同的强度等级，并且对其化学组成、物理性能以及长期强度发展等都有明确的要求。
标准中还详细描述了如何测定水泥的初始凝固时间、最终凝固时间、抗压强度、抗折强度等关键指标，以确保低热硅酸盐水泥满足特定的工程需求。
此外，对于水泥的运输和储存也有相应的规定，以保证产品质量不受损害。
需要注意的是，标准文件会随着技术进步和行业发展进行更新，因此在使用低热硅酸盐水泥时，应查阅最新的相关标准文件，确保使用的产品符合当前的技术规范和工程要求。
在其他国家或地区，低热硅酸盐水泥也可能有各自的标准和规范，因此在涉及国际工程项目时，还需参考相应的国家标准或行业规范。

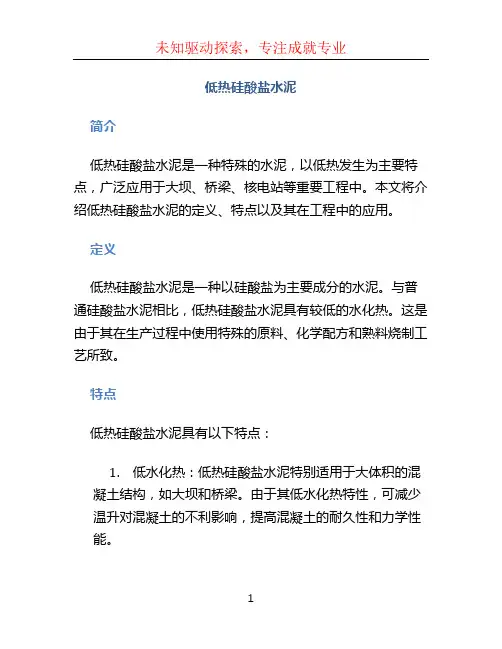

低热硅酸盐水泥简介低热硅酸盐水泥是一种特殊的水泥，以低热发生为主要特点，广泛应用于大坝、桥梁、核电站等重要工程中。
本文将介绍低热硅酸盐水泥的定义、特点以及其在工程中的应用。
定义低热硅酸盐水泥是一种以硅酸盐为主要成分的水泥。
与普通硅酸盐水泥相比，低热硅酸盐水泥具有较低的水化热。
这是由于其在生产过程中使用特殊的原料、化学配方和熟料烧制工艺所致。
特点低热硅酸盐水泥具有以下特点：1.低水化热：低热硅酸盐水泥特别适用于大体积的混凝土结构，如大坝和桥梁。
由于其低水化热特性，可减少温升对混凝土的不利影响，提高混凝土的耐久性和力学性能。
2.早强：低热硅酸盐水泥在水化过程中，能够产生更多的早期强度。
这使得低热硅酸盐水泥尤其适用于需要早期脱模或早期使用的工程项目。
3.抗裂性能：由于低热硅酸盐水泥具有较低的水化热，减少了温度应力的产生和累积，从而提高了混凝土的抗裂性能。
4.环境友好：低热硅酸盐水泥生产过程中采用特殊的原料和化学配方，减少了环境污染和资源消耗。
同时，由于其低热发生特性，也减少了对周围环境和工人的不良影响。
应用低热硅酸盐水泥广泛应用于以下工程项目中：1.大坝：大坝工程对混凝土的性能要求较高。
由于低热硅酸盐水泥具有低热发生和早强的特点，可避免大坝在水化过程中的温度应力积累，从而提高大坝的耐久性和稳定性。
2.桥梁：桥梁是承受车辆重载和气候变化等因素的工程项目。
低热硅酸盐水泥能够提供较高的早期强度，确保桥梁在早期使用阶段的安全性和稳定性。
3.核电站：核电站是对混凝土性能要求极高的工程项目。
低热硅酸盐水泥具有较低的水化热和优良的抗裂性能，能够减少混凝土在核电站运行期间的温度应力和裂缝产生，确保核电站的安全性和稳定性。
除了以上工程项目外，低热硅酸盐水泥还可以应用于需要较低水化热和高早期强度的其他工程项目中，如高速公路、隧道、海洋工程等。
结论低热硅酸盐水泥以其低水化热、早强、抗裂等特点，成为重要工程项目中的首选材料。

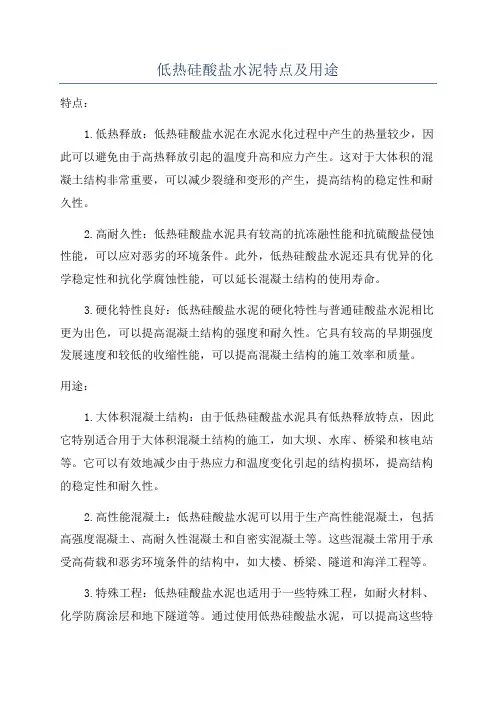

低热硅酸盐水泥特点及用途特点：1.低热释放：低热硅酸盐水泥在水泥水化过程中产生的热量较少，因此可以避免由于高热释放引起的温度升高和应力产生。
这对于大体积的混凝土结构非常重要，可以减少裂缝和变形的产生，提高结构的稳定性和耐久性。
2.高耐久性：低热硅酸盐水泥具有较高的抗冻融性能和抗硫酸盐侵蚀性能，可以应对恶劣的环境条件。
此外，低热硅酸盐水泥还具有优异的化学稳定性和抗化学腐蚀性能，可以延长混凝土结构的使用寿命。
3.硬化特性良好：低热硅酸盐水泥的硬化特性与普通硅酸盐水泥相比更为出色，可以提高混凝土结构的强度和耐久性。
它具有较高的早期强度发展速度和较低的收缩性能，可以提高混凝土结构的施工效率和质量。
用途：1.大体积混凝土结构：由于低热硅酸盐水泥具有低热释放特点，因此它特别适合用于大体积混凝土结构的施工，如大坝、水库、桥梁和核电站等。
它可以有效地减少由于热应力和温度变化引起的结构损坏，提高结构的稳定性和耐久性。
2.高性能混凝土：低热硅酸盐水泥可以用于生产高性能混凝土，包括高强度混凝土、高耐久性混凝土和自密实混凝土等。
这些混凝土常用于承受高荷载和恶劣环境条件的结构中，如大楼、桥梁、隧道和海洋工程等。
3.特殊工程：低热硅酸盐水泥也适用于一些特殊工程，如耐火材料、化学防腐涂层和地下隧道等。
通过使用低热硅酸盐水泥，可以提高这些特殊结构的耐火性能、化学稳定性和耐久性。
同时，低热硅酸盐水泥也可以用于修补和加固老化混凝土结构，提高其使用寿命。
综上所述，低热硅酸盐水泥具有低热释放和高耐久性的特点，适用于大体积混凝土结构、高性能混凝土和特殊工程等领域的应用。
通过使用低热硅酸盐水泥，可以提高结构的稳定性、耐久性和使用寿命，减少结构的损坏和维修成本。
各种类水泥代号及特性(1) 水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。
(2) 硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。
(3) 普通硅酸盐水泥：由硅酸盐水泥熟料、6%~15%混合材料，适量石膏磨细制成的水硬性胶凝材料,称为普通硅酸盐水泥（简称普通水泥）,代号：P.O。
(4) 矿渣硅酸盐水泥：由硅酸盐水泥熟料、粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料, 称为矿渣硅酸盐水泥，代号：P.S。
(5) 火山灰质硅酸盐水泥：由硅酸盐水泥熟料、火山灰质混合材料和适量石膏磨细制成的水硬性胶凝材料。
称为火山灰质硅酸盐水泥，代号：P.P。
(6) 粉煤灰硅酸盐水泥：由硅酸盐水泥熟料、粉煤灰和适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥，代号：P.F。
(7) 复合硅酸盐水泥：由硅酸盐水泥熟料、两种或两种以上规定的混合材料和适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P.C。
(8) 中热硅酸盐水泥：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有中等水化热的水硬性胶凝材料。
(9) 低热矿渣硅酸盐水泥：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有低水化热的水硬性胶凝材料。
(10)快硬硅酸盐水泥：由硅酸盐水泥熟料加入适量石膏，磨细制成早强度高的以3天抗压强度表示标号的水泥。
(11) 抗硫酸盐硅酸盐水泥：由硅酸盐水泥熟料，加入适量石膏磨细制成的抗硫酸盐腐蚀性能良好的水泥。
(12) 白色硅酸盐水泥：由氧化铁含量少的硅酸盐水泥熟料加入适量石膏，磨细制成的白色水泥。
(13) 道路硅酸盐水泥：由道路硅酸盐水泥熟练，0%~10%活性混合材料和适量石膏磨细制成的水硬性胶凝材料,称为道路硅酸盐水泥，（简称道路水泥）。
混凝土质量标准一、原材料标准水泥1、水泥品种与强度等级的选用根据设计、施工要求以及工程所处环境确定。
对于一般建筑结构及预制构件额普通混凝土,宜采用通用硅酸盐水泥;高强度混凝土和有关抗冻要求的混凝土宜采用硅酸盐水泥或普通硅酸盐水泥;有预防混凝土碱-骨料反映要求的的混凝土工程已采用中、低热硅酸盐水泥或低热矿渣水泥。
水泥应符合现行国家标准《通用硅酸盐水泥》GB175和《中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水泥》GB200的有关规定。
2、水泥质量主要控制项目应包括凝结时间、安定性、胶砂强度、氧化镁和氯离子的含量，碱含量低于0。
6％的水泥主要控制项目还包括碱含量，中、低热硅酸盐水泥或低热矿渣硅酸盐水泥主要控制项目还应包括水化热。
3、水泥的应用应符合下列规定：（1）应采用新型干法窑生产的水泥.（2）应注明水泥中的混合材品种和掺加量.(3）用于生产混凝土的水泥温度不易高于60℃.粗骨料1、粗骨料应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52的规定。
2、粗骨料质量主要控制项目应包括颗粒级配、针片状颗粒含量、含泥量、泥块含量、压碎值指标和坚固性，用于高强混凝土的粗骨料主要控制项目还应包括岩石抗压强度。
3、粗骨料在应用方面应符合下列规定：（1）混凝土粗骨料宜采用级配。
（2）对于混凝土结构，粗骨料最大公称粒径不得大于构件截面最小尺寸的1/4，且不得大于钢筋最小净间距的3/4:对混凝土实心板，骨料的最大公称粒径不宜大于板厚的1/3，且不得大于40mm；对于大体积混凝土，粗骨料最大公称粒径不宜小于31。
5mm。
（3）对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土，粗骨料中的含泥量和和泥块含量分别不应大于1。
0％和0。
5％；坚固性检验的质量标准损失不应大于8％。
（4）对于高强度混凝土，粗骨料的岩石抗压强度应至少比混凝土设计强度高30％；最大公称历经不宜大于25mm，针片状颗粒含量不宜大于5％且不应大于8％；含泥量和泥块含量分别不应大于0.5％和0。
硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。
硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。
2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。
硅酸二钙是决定硅酸盐水泥后期强度的矿物。
3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。
铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。
由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。
4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。
由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。
硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。
掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。
2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。
5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。
除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。
xx 硅酸盐水泥与低热硅酸盐水泥中热硅酸盐水泥与低热硅酸盐水泥，低热矿渣水泥是水化放热较低的品种，适用于浇制水工大坝、大型构筑物和大型房屋的基础等，常称为大坝水泥。
由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60C以上。
由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。
混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。
采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。
降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成，粉磨细度以及掺入适量混合材。
根据国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥（简称中热水泥），低热硅酸盐水泥（简称低热水泥）和低热矿渣硅酸盐水泥（简称低热矿渣水泥，水泥中含有粒化高炉矿渣20－60%）。
xx 水泥和低热水泥强度等级为42.5, 低热矿渣水泥强度等级为32.5。
水泥的强度等级和各龄期强度见表2。
表 2 水泥的强度等级和各龄期强度Mpa品种xx 水泥低热水泥低热矿渣强度等级42.542.532.5 抗压强度3d12.0//7d22.013.012.028d42.542.532.53d3.0// 抗折强度7d4.53.53.028d6.56.55.5 中热水泥、低热硅酸盐水泥、低热矿渣水泥的各龄期水化热的上限值列于表3。
表 3 水泥强度等级的各龄期水化热j/g品种xx 水泥低热水泥低热矿渣水泥水泥熟料中氧化镁含量不得超过5%，指标与用于生产普通硅酸盐水泥的熟料相同。
其三氧化硫含量不得超过3.5%。
中热水泥和低热水泥熟料中的碱含量，以Na20当量(Na20+0.658K2O)表示不得超过0.6%。
在生产低热矿渣水泥时，允许放宽到1.0%。
熟料中的游离氧化钙含量不得超过1.2%。
中热水泥、低热水泥和低热矿渣水泥的初凝不得早于60min，终凝不得超过12h。
中热硅酸盐水泥主要适用于大坝溢流面的面层和水位变动区等要求较高的耐磨性和抗冻强度等级42.542.532.5 水化热3d2512301977d0 性工程；低热水泥和低热矿渣水泥主要适用于大坝或大体积建筑物内部及水下工程。
低热硅酸盐水泥用途
低热硅酸盐水泥是一种新型的水泥材料，其主要用途是用于建筑物的混凝土结构、机械水泥制品、预制构件、高层建筑、大坝、水厂等重要工程的水泥结构。
一、钢筋混凝土结构
钢筋混凝土结构是指用钢筋加固混凝土的建筑结构，主要适用于高层建筑、大跨度建筑和桥梁等工程。
低热硅酸盐水泥具有良好的耐腐蚀性和抗裂性能，可以有效地提高钢筋混凝土的强度和耐久性。
二、机械水泥制品
低热硅酸盐水泥可以用于制造机械水泥制品，如管道、栏杆、桩、板、砖等。
由于低热硅酸盐水泥的低热发生性能，可以避免制品的开裂、爆裂等现象，从而大大提高了机械水泥制品的质量和使用寿命。
三、预制构件
预制构件是指在生产厂家制造的混凝土构件，其工艺是在模具内浇注混凝土、养护、剥模而制成的。
低热硅酸盐水泥可以提高预制构件的强度和耐久性，同时也可以加快混凝土的凝固硬化速度，节约生产时间和成本。
四、高层建筑
低热硅酸盐水泥可以用于高层建筑的建造中。
由于高层建筑构造越来越复杂，对结构材料的要求越来越高，低热硅酸盐水泥具有较好的强度和耐久性能，能够满足高层建筑施工的需求。
五、大坝、水厂等工程
低热硅酸盐水泥也可用于大坝、水厂等工程中。
大坝工程要求混凝土具有较好的耐水性和耐久性，而低热硅酸盐水泥可以有效地提高混凝土的耐水性和耐久性，从而为大坝工程的施工提供保障。
总之，低热硅酸盐水泥的用途十分广泛，可应用于建筑物的各个领域，其优良的性能可以提高混凝土结构的强度和耐久性，保障建筑物的安全和稳定。
低热硅酸盐水泥定义以适当成分的硅酸盐水泥熟料加入适量石膏，经磨细制成的具有低水化热的水硬性胶凝材料。
简称低热水泥，又称高贝利特水泥。
代号为P·LH。
特性低热硅酸盐水泥是一种以硅酸二钙为主导矿物，铝酸三钙含量较低的水泥。
生产该品种水泥具有耗能低、有害气体排放少、生产成本低的特点。
经大量研究和实验证实，该品种水泥具有良好的工作性、低水化热、高后期强度、高耐久性、高耐侵蚀性等通用硅酸盐水泥无可比拟的优点。
低热硅酸盐水泥的水化热低，3d、7d水化热比中热水泥低15%-20%，而且水化放热平缓，峰值温度低。
其早期强度较低，但后期强度增进率大，28d强度相当于与硅酸盐水泥相当，3-6个月龄期强度高于硅酸盐水泥10-20Mp。
实现了水泥性能的低热高强。
孰料组成硅酸二钙的含量应不小于40%,铝酸三钙的含量应不超过6%,游离氧化钙的含量应不超过1.0%。
强度等级低热硅酸盐水泥强度等级为42.5。
2生产技术要求1.氧化镁氧化镁的含量不宜大于5.0%。
如果水泥经压蒸安定性试验合格，则低热水泥中氧化镁的含量允许放宽到6.0%。
2.碱含量碱含量应不超过0.60%3.三氧化硫三氧化硫的含量应不大于3.5%。
4.烧失量烧失量应不大于3.0%。
5.比表面积比表面积应不低于250m/kg。
6.凝结时间初凝应不早于60 min，终凝应不迟于12h。
7.水泥的等级与各龄期强度（单位为兆帕）强度抗压强度抗折强度等级3d 7d 28d 3d 7d 28d低热水泥42.5 - 13.0 42.5 - 3.5 6.58.水化热（单位为千焦每千克）强度等级3d 7d低热水泥42. 5 230 2603应用低热水泥特别适合水工大体积混凝土、高强高性能混凝土工程应用。
经过在首都机场路面、成乐高速公路、北京五环路标桥以及混凝土制品等工程上应用，取得了良好的效果。
在开发应用研究中还利用三峡工程所采用的粗细骨料、粉煤灰等原材料做了大量混凝土实验。
单元一水硬性胶凝材料二、专用水泥【知识目标】了解几种常用的专用水泥的技术特点及工程应用专用水泥——适应某些专门用途的水泥。
如砌筑水泥、大坝水泥、道路水泥、油井水泥等。
（一）砌筑水泥（GB/T 3183—2003）1、定义由一种或一种以上的水泥混合材料（矿渣、粉煤灰、煤矸石、沸腾炉渣和沸石等），加入适量硅酸盐水泥熟料和石膏，经磨细制成的工作性能较好的水硬性胶凝材料，代号为M。
2、技术要求按国家标准《砌筑水泥》（GB/T 3183-2003）规定，砌筑水泥的技术要求如下：（1）三氧化硫：不大于4.0%。
（2）细度：80μm方孔筛筛余量不大于10%。
（3）凝结时间：初凝时间不早于60min，终凝时间不迟于12h。
（4）体积安定性：用沸煮法检验必须合格。
（5）保水率：保水率不低于80%。
（6）强度：分12.5级和22.5级两个等级。
3、性能及应用强度低、硬化慢，和易性好。
用于砌筑砂浆、内墙抹面砂浆和基础垫层的混凝土。
（二）大坝水泥1、定义——低水化热的硅酸盐水泥，专门用于要求水化热较低的大坝和大体积混凝土工程的水泥品种。
（1）中热硅酸盐水泥——中热水泥，由硅酸盐水泥熟料+适量石膏磨细制成。
代号P·MH。
（2）低热硅酸盐水泥——低热水泥，硅酸盐水泥熟料+适量石膏磨细制成。
代号为P·LH。
（3）低热矿渣硅酸盐水泥——低热矿渣水泥，硅酸盐水泥熟料+粒化高炉矿渣+适量石膏，磨细制成的具有低水化热的水硬性胶凝材料。
代号P·SLH。
2、技术要求（1）MgO和SO3含量MgO不宜大于5%，如安定性合格，放宽到6.0%；SO3含量不得超过3.5%。
（2）细度、凝结时间比表面积不应低于250㎡/㎏，初凝不早于60min,终凝不迟于12h。
（3）安定性三种水泥的安定性用沸煮法检验必须合格。
（4）水化热和强度氧化镁、三氧化硫、初凝时间和安定性中有一项不符合国家标准的为不合格品。
3、技术特性及工程应用（1）中热水泥水化热低，抗硫酸盐性能强，干缩率低，耐磨性能好等优点（2）低热水泥绝热温升比中热硅酸盐水泥混凝土低35℃；干缩小，自生体积变形为微膨胀。
中热硅酸盐水泥与低热硅酸盐水泥
中热硅酸盐水泥与低热硅酸盐水泥，低热矿渣水泥是水化放热较低的品种，适用于浇制水工大坝、大型构筑物和大型房屋的基础等，常称为大坝水泥。
由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。
由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。
混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。
采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。
降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成，粉磨细度以及掺入适量混合材。
根据国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥（简称中热水泥），低热硅酸盐水泥（简称低热水泥）和低热矿渣硅酸盐水泥（简称低热矿渣水泥，水泥中含有粒化高炉矿渣20－60%）。
中热水泥和低热水泥强度等级为42.5,低热矿渣水泥强度等级为32.5。
水泥的强度等级和各龄期强度见表2。
表2 水泥的强度等级和各龄期强度Mpa
中热水泥、低热硅酸盐水泥、低热矿渣水泥的各龄期水化热的上限值列于表3。
水泥熟料中氧化镁含量不得超过5%，指标与用于生产普通硅酸盐水泥的熟料相同。
其三氧化硫含量不得超过 3.5%。
中热水泥和低热水泥熟料中的碱含量，以Na2O当量（Na2O+0.658K2O）表示不得超过0.6%。
在生产低热矿渣水泥时，允许放宽到1.0%。
熟料中的游离氧化钙含量不得超过1.2%。
中热水泥、低热水泥和低热矿渣水泥的初凝不得早于60min，终凝不得超过12h。
中热硅酸盐水泥主要适用于大坝溢流面的面层和水位变动区等要求较高的耐磨性和抗冻
性工程；低热水泥和低热矿渣水泥主要适用于大坝或大体积建筑物内部及水下工程。
低热微膨胀水泥是我我国研制成的用于大坝工程的另一种低热水泥，它是由粒化高炉矿渣，硅酸盐水泥熟料和石膏共同粉磨组成。
净浆线膨胀为0.2－0.3%左右，7天水化热小于167j/g，其主要水化物为钙矾石和水化硅酸钙凝胶。
该水泥主要用于大坝工程。
