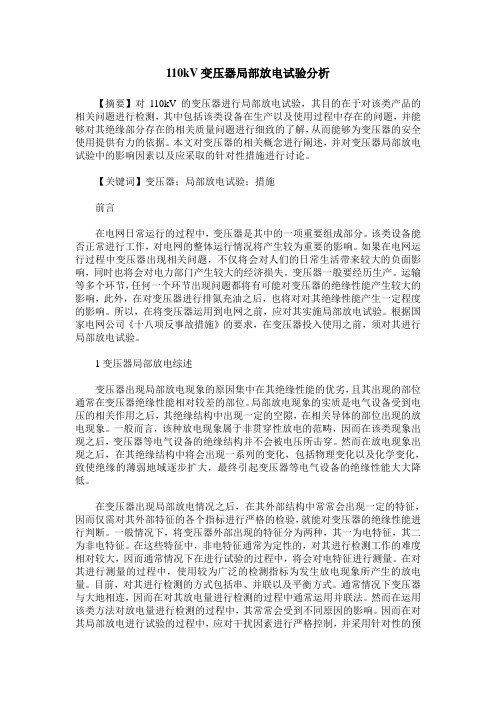

110kV变压器局部放电试验分析【摘要】对110kV的变压器进行局部放电试验，其目的在于对该类产品的相关问题进行检测，其中包括该类设备在生产以及使用过程中存在的问题，并能够对其绝缘部分存在的相关质量问题进行细致的了解，从而能够为变压器的安全使用提供有力的依据。
本文对变压器的相关概念进行阐述，并对变压器局部放电试验中的影响因素以及应采取的针对性措施进行讨论。
【关键词】变压器；局部放电试验；措施前言在电网日常运行的过程中，变压器是其中的一项重要组成部分。
该类设备能否正常进行工作，对电网的整体运行情况将产生较为重要的影响。
如果在电网运行过程中变压器出现相关问题，不仅将会对人们的日常生活带来较大的负面影响，同时也将会对电力部门产生较大的经济损失。
变压器一般要经历生产。
运输等多个环节，任何一个环节出现问题都将有可能对变压器的绝缘性能产生较大的影响，此外，在对变压器进行排氮充油之后，也将对对其绝缘性能产生一定程度的影响。
所以，在将变压器运用到电网之前，应对其实施局部放电试验。
根据国家电网公司《十八项反事故措施》的要求，在变压器投入使用之前，须对其进行局部放电试验。
1变压器局部放电综述变压器出现局部放电现象的原因集中在其绝缘性能的优劣，且其出现的部位通常在变压器绝缘性能相对较差的部位。
局部放电现象的实质是电气设备受到电压的相关作用之后，其绝缘结构中出现一定的空隙，在相关导体的部位出现的放电现象。
一般而言，该种放电现象属于非贯穿性放电的范畴，因而在该类现象出现之后，变压器等电气设备的绝缘结构并不会被电压所击穿。
然而在放电现象出现之后，在其绝缘结构中将会出现一系列的变化，包括物理变化以及化学变化，致使绝缘的薄弱地域逐步扩大，最终引起变压器等电气设备的绝缘性能大大降低。
在变压器出现局部放电情况之后，在其外部结构中常常会出现一定的特征，因而仅需对其外部特征的各个指标进行严格的检验，就能对变压器的绝缘性能进行判断。
一般情况下，将变压器外部出现的特征分为两种，其一为电特征，其二为非电特征。
110kV变压器局部放电试验分析摘要随着中国经济的持续发展，我国对供电量和供电质量的要求越来越高，尤其是在工业生产中，对供电的可靠性要求日益增加，这些都对电力变压器的工作安全性、稳定性、高效性提出了更高的要求。
电力变压器局部放电试验主要是为了检测变压器等电器设备的安全品质而进行的，其实验水平的高低对保障稳定的电力供应有着十分重大的影响，同时还关系到发电企业的直接经济效益[1]。
为了有效降低电力系统中安全事故的发生，我们必须做好对电力变压器的局部放电试验。
为此，我将要在本文中对110kv变压器局部放电的试验进行分析，希望对促进我国电力事业的发展，可以起到促进作用。
关键词110kv变压器；局部放电试验；分析前言变压器局部放电试验主要是为了检测设备的运行状态和安全性而进行的，是提高电力供应稳定性、安全性的有效技术措施。
供电企业除了要定期对电气设备进行局部放电试验外，还应在其安装完成后、大修后进行局部放电试验，对其电气绝缘性进行准确评估。
局部放电试验试验是一项技术含量高、存在一定风险的技术工作，其在应用过程中存在很多的技术要点，如果没有掌握就很难达到理想的试验效果，我将在本文中对其应用过程中的技术要点进行简单分析，希望对促进该技术的不断进步可以起到促进作用[2]。
1 110kv变压器局部放电试验分析试验方法。
在进行局部放电试验时，一般选取的是脉冲电流，并对电压进行合适的选择，各种精密的电器测量设备主要用于对变压器的局部放电量、起始电压及终止电压等多种物理量进行测量。
其一般的试验流程为，高压侧感应电压1.1Um/√3=80kV下持续5min，加压至1.3Um/√3=95kV下持续5min，再加压至1.7Um/√3=124kV下持续不少于15s，降至1.3Um/√3=95kV下持续30min，测一组高压端的放电量，最后電压降至1.1Um/√3=80kV下保持5min，测一组高压端的放电量[3]。
通过放电量值的大小，我们就可以初步判断出变压器的内部是否存在着问题，如果经过检修依然不能将变压器的试验数据调整到合理的范围，应该将变压器进行返厂维修。
课程设计任务书一、目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。
通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、计算，识图、绘图，以及查阅、使用有关技术资料的能力。
本次课程设计主要以中型企业变电所主变压器及相邻线路为对象，主要完成继电保护概述、主变压器及线路继电保护方案确定、短路电流计算、继电保护装置整定计算、绘保护配置图等设计和计算任务。
为以后深入学习相关专业课、进行毕业设计和从事实际工作奠定基础。
二、设计内容1、主要内容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。
（2）继电保护概述，主变压器继电保护方案确定，线路保护方案的确定。
（3）短路电流计算。
（4）继电保护装置整定计算。
（5）各种保护装置的选择。
2、原始数据某变电所电气主接线如图1所示，已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，SFSZ7-31500/110,其参数如下：S N =31.5MVA ；电压为110±8×1．25％／38.5±2×2．5％／11 kV ；接线为Y N /y/d 11（Y 0/y/Δ-12-11）；短路电压U HM （%）=10.5，U HL （%）=17，U ML (%)=6.5。
两台变压器同时运行，110kV 侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地，其余参数如图1。
3、设计任务结合系统主接线图，要考虑L1L2两条110kV 高压线路既可以并联运行也可以单独运行。
针对某一主变压器及相邻线路的继电保护进行设计，变压器的后备保护（定时限过电流电流）作为线路的远后备保护。
已知条件如下：（1） 变压器35kV 母线单电源辐射形线路L5L6的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.0s ，线路L5L6的正常最大负荷电流为350A ，（2） 变压器10kV 母线母线单电源辐射形线路L3L4的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.2s ，线路L3L4的正常最大负荷电流为400A ，（3） L1L2各线路均装设距离保护，试对其相间短路保护I,II,III 段进行整定计算，即求各段动作阻抗Z OP I ,Z OP II ,Z OP III 和动作时限t 1I 、t 1II 、t 1III ,并校验其灵敏度,线路L1L2的最大负荷电流为变压器额定电流的2倍，功率因数cos ϕ=0.9,各线路每千米阻抗Z1=0.4Ω,阻抗角ϕL=700,电动机自启动系数KSS=1.5，继电器的返回系数Kre=1.2,并设Krel`=0.85, Krel``=0.8, Krel```=1.2,距离III 段采用方向阻抗继电器，（4） 变压器主保护采用能保护整个变压器的无时限纵差保护，变压器的后备保护作为线路的远后备保护。

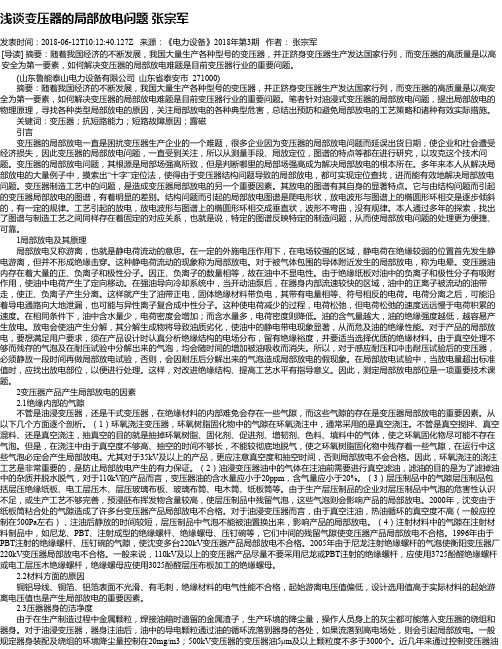

浅谈变压器的局部放电问题张宗军发表时间：2018-06-12T10:12:40.127Z 来源：《电力设备》2018年第3期作者：张宗军[导读] 摘要：随着我国经济的不断发展，我国大量生产各种型号的变压器，并正跻身变压器生产发达国家行列，而变压器的高质量是以高安全为第一要素，如何解决变压器的局部放电难题是目前变压器行业的重要问题。
