全国青少年电子制作锦标赛

“电子百拼”教学文本王思业一、电子百拼活动简介小学生电子百拼图竞赛活动是一项集科技、娱乐、教育为一体的科技活动，该项目是以开展各级竞赛为依托，以普及电子知识、提高小学生创新精神和实践能力为原则，以引导小学生创新发明为方向，以促进小学生全面发展为目标，为广大小学生所喜爱的活动。

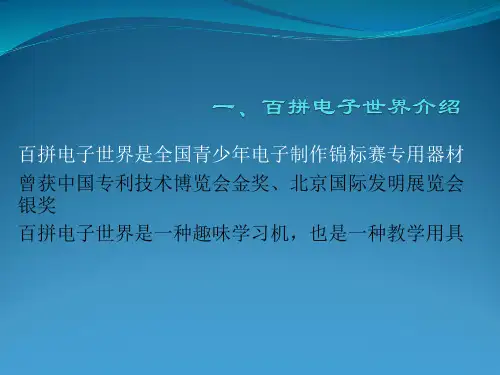

二、“学无涯电子百拼”器材简介(一)、“学无涯电子百拼”的概况是福建省青少年电子制作锦标赛的唯一制定专用器材；(二)、“学无涯电子百拼”的组成1、安装底板2、元器件块3、拼装图册电子百拼由透明的绝缘安装底板、色彩斑斓的电子元件，还有各种导线条和垫片共同组成。

它的每个元件都装有子母扣，绝缘安装底板上等距离布置有若干个凸桩子扣，用来固定电子元件块和导线条。

可以用多彩的元件块组装出各种电路。

不用焊接，不用工具,在较短的时间里直观地实现各种电路的装配，合上开关就能产生听到或看到的声、光、电等直观效果。

电子百拼图是融知识性与趣味性为一体的科技教育项目，是一种简易的电子学习材料。

化神奇为平凡是这套玩具最大的优点。

同学们能在游戏中感受到成功的喜悦，它消除学生对电子科学的神秘感，激发学生对电子技术的学习兴趣。

对小学生而言，玩电子百拼图能帮助他们将概念具体化，将抽象的电子知识形象化，让他们初步感知电子电路知识，为以后相关知识的学习奠定良好的兴趣基础。

更重要的是，通过电子百拼图中的各种元件，既能按照现成的拼装图拼出各种趣味电路和实用电路，又可以利用元件块的不同联结拼装出书中没有的新电路。

这些有趣的变化会吸引同学们不断创新，对课内学科的学习和动手能力的培养很有帮助，训练同学们的创造性思维，提高分析和解决问题的能力。

因此，电子百拼并不仅仅只是一件玩具，同时可以让孩子们在玩游戏中开发智力，培养动手能力，在孩子们的真正需求和实际所得之间达到平衡。

（三）电子百拼元件简介电子百拼是电子制作入门的最便捷的学习手段之一。

我们以“学无涯”电子百拼为例，了解拼装电子元件的结构基本原理和功能作用，拼装注意事项等。

全国青少年电子制作锦标赛竞赛规程一、组织单位（一）主办单位国家体育总局航管中心、中国无线电运动协会、浙江省体育局（二）承办单位浙江省模型无线电协会、嘉兴市体育局、嘉兴市教育局、嘉兴市科学技术协会（三）执行承办单位嘉兴市体育科学学会、嘉兴市青少年科技教育协会、杭州奕阳教育服务有限公司二、竞赛事宜（一）时间和地点1、地点：佳源四季酒店2、时间：2018年8月16日-21日（二）竞赛项目和组别1、科技创新青年组、少年组、儿童组比赛2、电路创新制作青年组、少年组、儿童组男、女个人赛、团体赛，教练组个人赛。

3、模拟机器人青年组、少年组、儿童组男、女个人赛、团体赛。

4、智能寻轨器青年组、少年组、儿童组男、女个人赛、团体赛，教练组个人赛。

5、遥控编码探雷器青年组、少年组、儿童组男、女个人赛、团体赛。

6、太空探测器青年组、少年组、儿童组男、女个人赛、团体赛。

注：青年组为高中生或18周岁以下者；少年组为初中生或15周岁以下者；儿童组为小学生或12周岁以下者。

（三）参赛办法1、参赛单位：各省、自治区、直辖市、新疆生产建设兵团、行业体协、中国无线电运动协会会员单位、全国科技体育活动组织单位、科技活动中心、青少年宫（站、活动中心）、学校等具有独立法人资格的单位。

2、各单位限报1支代表队；每个代表队限报领队1名、教练员不超过4人，各项目各组别限报运动员男女各12人。

3、若所在省、自治区、直辖市有选拔活动的，须参加选拔活动并获得个人或团体前十二名的单位方可报名，报名表须加盖选拔活动主办单位公章。

4、全国科技体育传统校以及全国科技体育试点校可增报1支代表队参赛。

5、承办单位可单独组队（限报2支队伍）参赛。

（四）竞赛办法：按照《2018年全国青少年电子制作锦标赛科技创新评比办法》及《2018年全国青少年电子制作锦标赛竞赛规则》执行。

（五）录取名次及奖励（评优评奖标准详见附件）：1、科技创新项目录取等级奖，其余各项目各组别分别录取名次奖及等级奖。

2012年全国青少年电子制作锦标赛竞赛规则第一部分电路创新制作一、项目描述（一）项目1（电路创新设计）：用“百拼电子世界”，在规定时间内，正确、快速地完成3个现场指定电路的改造、创新及设计的实验，并显示电路的功能。

（二）项目2（现场电子制作）：用“百拼电子世界”和当年的焊接套材，在规定时间内，正确、快速地完成现场指定2套焊接件的制作，并按图纸要求显示电路的功能。

二、比赛办法（一）竞赛时，选手应在指定的时间里完成作品，由裁判员记录完成时间（计时精确到秒）。

选手通过声、光、电等稳定地显示作品的效果，由裁判员判断结果正确或错误。

（二）严禁将通讯工具带入赛场，违者取消该选手所属队全部竞赛成绩。

（三）项目1规定每题的时间为5分钟，项目2每题为15分钟。

三、判断“电路创新设计”正确与错误的规定凡不能按题意显示稳定的效果或虽能显示效果，但属下列条款之一者，均判为“错”：（一）拼装不平整、层次混乱、导线条或元器件在相邻层交叉,用软导线除外。

（二）不会演示功能，无底板拼装；连接点或导线条超出底板；（三）元器件极性错误，或其他违背电子技术基本原理的；（四）使用无关元器件、不合理元器件、非指定元器件；（五）未用子母扣连接或子母扣连接不牢固、影响电路正常工作；（六）完成实验后未将开关切断；合上开关尚需作调整或调试后才能显示电路功能（需要调节才能显示电路功能的除外）；（七）在规定时间内不能完成电路的拼装或焊接；该题计时“到”后，再次触动、更改或增减元器件；（八）给予或接受别人帮助者；（九）不服裁判的判决，又不按申诉程序提出申诉，并严重影响竞赛进行者；（十）违反锦标赛其它有关规定者。

四、现场电子制作竞赛评判规定：在现场电子制作竞赛中凡属下列情况之一者，均判为“错”：（一）在规定时间内不能完成电子制作或不能显示电路功能；（二）不能持续、正常显示电路功能，违背了电子技术基本原理；（三）不按赛题中图纸和说明所规定的事项完成的电子制作，未使用现场规定的套材；（四）印刷电路板出现虚焊、搭焊，合理摇动电路板或单个元器件时电路功能显示受到严重影响；（五）元器件、印刷电路板引出导线和搭桥导线没有从无铜箔面插入线孔焊接，未剪去印刷电路板上过长的元器件引脚，印刷电路板引出导线颜色发生错误；（六）计时停止后，再次触动、调试电路；（七）给予或接受别人的帮助；（八）用现场制作的电路板配合“百拼电子世界”来显示电路的功能时违反了本规则第三条的规定；（九）不服从裁判，又不按程序提出申诉，并严重影响竞赛进行者，违反锦标赛其他有关规定者。

附件2：2021年全国青少年电子制作公开赛（四川绵阳站）竞赛规程一、组织机构（一）主办单位国家体育总局航空无线电模型运动管理中心、中国无线电和定向运动协会（二）承办单位绵阳市教育和体育局、北川羌族自治县教育和体育局、四川北川经济开发区机场管理服务局、四川新华博维教育管理有限公司、四川新华睿创教育科技有限公司（三）协办单位绵阳市体育总会、北川羌族自治县国家级青少年尔玛俱乐部、四川新华优途教育管理有限公司二、竞赛时间与地点时间：2021年8月23日至28日（参赛队8月24日报到）地点：四川省绵阳市北川羌族自治县三、竞赛项目（一）个人赛1、太空探测器2、模拟机器人3、电路创新制作4、遥控编码探雷器（二）团体赛1、太空探测器2、模拟机器人3、电路创新制作4、遥控编码探雷器5、科技创新与应用四、竞赛组别U10男子：在校小学二、三年级男生U10女子：在校小学二、三年级女生U12男子：在校小学四、五、六年级男生U12女子：在校小学四、五、六年级女生U15男子：在校初中男生U15女子：在校初中女生U18男子：在校高中男生U18女子：在校高中女生U22男子：在校大学男生U22女子：在校大学女生教练组：本届赛事带队参赛教练员五、参赛办法（一）参赛运动员的竞赛组别按照学籍证明进行划分，在校学生包含当年应届毕业生，不得跨组别报名参赛。

（三）U10/U12/U15/U18/U22组别（男、女）1、运动员必须持有效身份证和学籍证明报名参赛。

2、个人赛每单位每项目限报1支参赛队，每组别限报12名运动员。

3、团体赛每单位每项目限报1支参赛队，必须由3名男生和3女生组成。

4、个人赛与团体赛不得兼项报名参赛。

5、每队必须设领队1人，教练不超4人，领队负责与赛事组委会的联络工作，并对本队在赛事期间的各项工作及人员安全负责。

（四）教练组别1、须持有效身份证报名参赛。

2、仅限报名参加电路创新制作个人赛，不分男女组别。

六、竞赛办法执行中国无线电和定向运动协会发布的《2021年全国青少年电子制作公开赛竞赛规则》。

第一部分电路创新制作一、项目描述（一）项目1（电路创新设计）：初中和小学高段用全套“百拼电子世界”(基础包和加强包)在规定时间内，正确完成 4个现场指定电路的改造、创新及设计的实验，并显示电路的功能。

小学低段只用一套基础包现场完成5个现场指定电路的改造、创新及设计的实验，并显示电路的功能。

（二）项目2（现场电子制作）：用一套“百拼电子世界” (基础包和加强包)和当年的焊接套材在规定时间内，正确完成现场指定2套焊接件的制作，并按电路图要求正确显示电路的功能。

二、比赛办法（一）竞赛时，选手应在指定的时间里完成作品，由裁判员记录完成时间。

选手通过声、光、电等稳定地显示作品的效果，由裁判员判断结果正确或错误。

（二）严禁将通讯工具带入赛场，违者取消该选手所属队全部竞赛成绩。

（三）项目1每题6分钟、项目2每题15分钟。

三、判断电路创新设计正确与错误的规定凡不能按题意显示稳定的效果或虽能显示效果，但属下列条款之一者，均判为“错”：（一）拼装不平整、层次混乱、导线条或元器件在相邻层交叉,用软导线除外；（二）不会演示功能，无底板拼装；所有元器件和导线（软导线除外）超出底板；（三）元器件极性错误，或其他违背电子技术基本原理的；（四）使用无关元器件、不合理元器件、非指定元器件；（五）未用子母扣连接或子母扣连接不牢固、影响电路正常工作；（六）完成实验后未将开关切断；合上开关尚需作调整或调试后才能显示电路功能（需要调节才能显示电路功能的除外）；（七）在规定时间内不能完成电路的拼装；该题计时时间到后，再次触动、更改或增减元器件；（八）给予或接受别人帮助者；（九）不服裁判的判决，且不按申诉程序提出申诉，并严重影响竞赛进行者；（十）违反竞赛其它有关规定者。

四、现场电子制作竞赛评判规定：在现场电子制作竞赛中凡属下列情况之一者，均判为“错”：（一）在规定时间内不能完成电子制作；（二）不能持续、正常显示电路功能，违背了电子技术基本原理；（三）不按赛题中图纸和说明所规定的事项完成的电子制作，未使用现场规定的套材；（四）印刷电路板出现虚焊、搭焊，合理摇动电路板或单个元器件时电路功能显示受到严重影响；（五）元器件、印刷电路板引出导线和搭桥导线没有从无铜箔面插入线孔焊接，未剪去印刷电路板上过长的元器件引脚，印刷电路板引出导线颜色发生错误；（六）计时停止后，再次触动、调试电路；（七）给予或接受别人的帮助；（八）不服从裁判，且不按程序提出申诉，并严重影响竞赛进行者，违反锦标赛其他有关规定者。

附件3：2021年全国青少年电子制作锦标赛网络预选赛竞赛规则第一部分电路创新制作一、项目描述（一）项目1（电路创新设计）：使用自带器材在规定时间内，根据题意，正确、快速地完成三个现场公布电路的设计、改造及创新，并正确演示电路的功能。

（二）项目2（现场电子制作）：使用项目1器材和本年的焊接套件在规定时间内，正确、快速地完成现场指定两个焊接套件的制作，并按图纸资料要求，正确演示电路的功能。

二、比赛办法（一）选手应在规定时间内完成作品，由各赛点裁判员记录完成时间（计时精确到秒）。

选手操作相关电路，使其稳定地演示作品的效果，由组委会裁判员根据赛点递交演示视频链接判断结果正确或错误。

（二）选手自带未经处理、制作过的竞赛器材（百拼除外）。

电路创新设计单题使用元器件及导线数量不超出器材清单数。

（三）现场电子制作项目标记位置和形状按照组委会总控所示，标记尺寸不小于2cm×2cm；记号须清晰可辨。

（四）项目1每题8分钟，项目2每题10分钟。

（五）U10组参赛选手，仅需参与项目1（电路创新设计）。

（六）比赛时不得向他人提供或接受他人帮助，违者取消相关人员竞赛成绩。

（七）比赛期间参赛选手严禁携带任何通讯工具，违者取消该赛点所有选手的比赛成绩。

（八）各赛点必须在比赛结束后2小时内将成绩录入，并将视频链接上传到系统。

超时未录入和上传的，视为自动放弃成绩。

三、判断“电路创新设计”正确与错误的规定凡不能按题意演示稳定的效果或虽能演示效果但属下列条款之一者，均判为“错”。

（一）拼装不平整、层次混乱、导线条或元器件在相邻层交叉，用软导线的除外。

（二）不会演示功能，无底板拼装；连接点或导线条超出底板。

（三）元器件极性错误或违背电子技术基本原理。

（四）底板范围内出现、使用无关元器件、不合理元器件、不符合竞赛要求的元器件。

（五）未用子母扣连接或子母扣连接不牢固或电路工作不稳定。

（六）报号前未将电源开关切断；未将电路作品完全遮盖；闭合电源开关尚需作调整或调试后才能演示电路功能（需要调节才能演示电路功能的除外）。

全国青少年电子制作锦标赛竞赛训练策略谈摘要：如何在短时间内提高队员的专业技能水平是摆在很多专业教师面前的一个重要课题，本文试图结合笔者在竞赛辅导中的经验和体会，就青少年电子制作锦标赛中的选才和训练策略谈一点自己的看法。

关健词：电子技能选才训练全国青少年电子制作锦标赛是由国家体育总局、教育部、中国科协、全国妇联、共青团中央联合开展的一项全国性中小学生科技创新活动，旨在培养青少年学科学、爱科学和积极探索、勇于创新的精神。

2011年我们带领本校队员经过绍兴地区、浙江省的逐级选拔，参加了全国青少年电子制作锦标赛三个项目的角逐，包括电路创新制作赛、智能寻轨器制作行驶赛、遥控机器人制作模拟探雷赛。

男女队员不负重望，成功完成各项比赛，除了分别荣获智能寻轨器制作行驶赛团体第一名，遥控机器人制作模拟探雷赛团体第二名，电路创新制作赛团体第二名的可喜成绩外，个人荣获1个一等奖，6个二等奖，7个三等奖，并因此得到组委会领导的高度认可。

在这里，笔者试图结合自身的经验就如何组织培训谈一点粗浅的看法。

第一步，做好选才工作。

选才包括选拔参赛队员、组建最强阵容、确定参赛队长。

具体为：（一）选拔参赛队员。

选拔好队员便意味着成功的一半，理想的参赛队员应且备以下条件。

（1）基础知识：具有一定的电子电工专业基础知识，学生对新知识的学习和综合应用能力。

（2）动手能力：具有一定的电子电工实践和操作能力，有良好的的操作习惯和探索精神。

（3）心理条件：心理素质好，充满信心，意志顽强，情绪稳定，有良好的自控能力。

（4）身体条件：健康状况良好，能经受长期的强化训练。

（5）品质条件：具有较好的注意力、观察力、思考力和想象力，具有进取心和集体主义观念等思想品质。

（二）形成最佳组合和最强阵容。

教练要根据竞赛要求和队员特点，形成最佳组合和最强阵容。

组队原则有：好中选强，强才选优；参赛队的“整体功能要大于各个要素之和”，每个参赛队员都是角色分工的最佳人选；队员的竞技能力可以互相弥补，能实现新老接替，有后备力量。
