美的变频空调性能基本原理

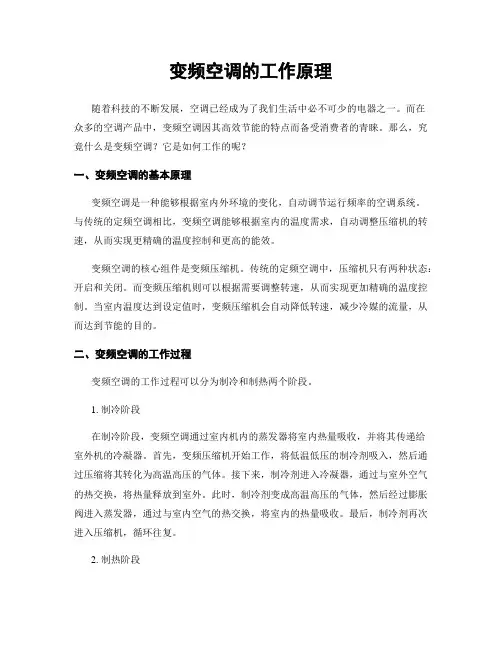

变频空调的工作原理随着科技的不断发展，空调已经成为了我们生活中必不可少的电器之一。

而在众多的空调产品中，变频空调因其高效节能的特点而备受消费者的青睐。

那么，究竟什么是变频空调？它是如何工作的呢？一、变频空调的基本原理变频空调是一种能够根据室内外环境的变化，自动调节运行频率的空调系统。

与传统的定频空调相比，变频空调能够根据室内的温度需求，自动调整压缩机的转速，从而实现更精确的温度控制和更高的能效。

变频空调的核心组件是变频压缩机。

传统的定频空调中，压缩机只有两种状态：开启和关闭。

而变频压缩机则可以根据需要调整转速，从而实现更加精确的温度控制。

当室内温度达到设定值时，变频压缩机会自动降低转速，减少冷媒的流量，从而达到节能的目的。

二、变频空调的工作过程变频空调的工作过程可以分为制冷和制热两个阶段。

1. 制冷阶段在制冷阶段，变频空调通过室内机内的蒸发器将室内热量吸收，并将其传递给室外机的冷凝器。

首先，变频压缩机开始工作，将低温低压的制冷剂吸入，然后通过压缩将其转化为高温高压的气体。

接下来，制冷剂进入冷凝器，通过与室外空气的热交换，将热量释放到室外。

此时，制冷剂变成高温高压的气体，然后经过膨胀阀进入蒸发器，通过与室内空气的热交换，将室内的热量吸收。

最后，制冷剂再次进入压缩机，循环往复。

2. 制热阶段在制热阶段，变频空调通过室内机内的蒸发器将室内热量吸收，并将其传递给室外机的冷凝器。

与制冷阶段相比，制热阶段的工作过程正好相反。

变频压缩机开始工作，将低温低压的制热剂吸入，然后通过压缩将其转化为高温高压的气体。

接下来，制热剂进入冷凝器，通过与室外空气的热交换，将热量释放到室内。

此时，制热剂变成高温高压的气体，然后经过膨胀阀进入蒸发器，通过与室内空气的热交换，将室内的热量吸收。

最后，制热剂再次进入压缩机，循环往复。

三、变频空调的优势相比传统的定频空调，变频空调具有以下几个优势：1. 高效节能：变频空调可以根据室内的温度需求，自动调整压缩机的转速，从而实现更精确的温度控制。

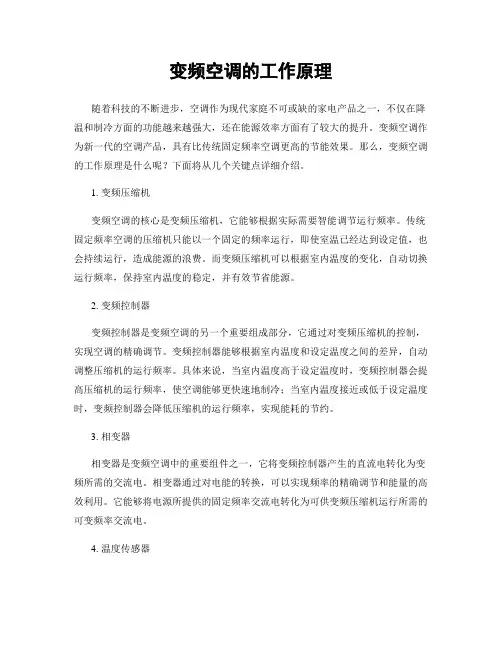

变频空调的工作原理随着科技的不断进步，空调作为现代家庭不可或缺的家电产品之一，不仅在降温和制冷方面的功能越来越强大，还在能源效率方面有了较大的提升。

变频空调作为新一代的空调产品，具有比传统固定频率空调更高的节能效果。

那么，变频空调的工作原理是什么呢？下面将从几个关键点详细介绍。

1. 变频压缩机变频空调的核心是变频压缩机，它能够根据实际需要智能调节运行频率。

传统固定频率空调的压缩机只能以一个固定的频率运行，即使室温已经达到设定值，也会持续运行，造成能源的浪费。

而变频压缩机可以根据室内温度的变化，自动切换运行频率，保持室内温度的稳定，并有效节省能源。

2. 变频控制器变频控制器是变频空调的另一个重要组成部分，它通过对变频压缩机的控制，实现空调的精确调节。

变频控制器能够根据室内温度和设定温度之间的差异，自动调整压缩机的运行频率。

具体来说，当室内温度高于设定温度时，变频控制器会提高压缩机的运行频率，使空调能够更快速地制冷；当室内温度接近或低于设定温度时，变频控制器会降低压缩机的运行频率，实现能耗的节约。

3. 相变器相变器是变频空调中的重要组件之一，它将变频控制器产生的直流电转化为变频所需的交流电。

相变器通过对电能的转换，可以实现频率的精确调节和能量的高效利用。

它能够将电源所提供的固定频率交流电转化为可供变频压缩机运行所需的可变频率交流电。

4. 温度传感器变频空调中的温度传感器起到感知室内温度的作用，将温度信号传递给变频控制器。

温度传感器可以通过感测室内外的温度差异，并将这些信息传递给变频控制器，以便控制压缩机的运行频率。

通过与变频控制器的配合，温度传感器能够确保室内温度的稳定，从而提升空调的舒适性和能源效率。

5. 室外机和室内机变频空调由室外机和室内机组成。

室外机包括变频压缩机、相变器等关键组件，负责将外部空气中的热量吸收后排出。

而室内机通过室内和室外机之间的管道，将热量传递给室外机。

这种热交换的方式可以通过变频控制器对压缩机运行频率的调节来实现室内温度的精确控制。

美的KFR-26（33）G W/CBPY变频空调器整机结构来源：本站整理作者：佚名2014-08-25 10:08:50美的KFR-26（33）GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。

如图1所示为美的KFR-26（33）GW/CBPY变频空调器的室内机控制电路结构图。

控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部指令信号处理后，对整机进行控制室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。

在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。

1 / 252 /25如图2所示为美的KFR-26（33）GW/CBPY变频空调器室内机的电源供电电路。

220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

3 / 254 /25如图3所示为美的KFR-26（33）GW/CBPY变频空调器室内机直流稳压电路。

从该电路中，可知来自变压器T1次级的13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4（7812）稳压后输出＋12V电压，为继电器、电机等供电，+12V输出电压再经＋5V三端稳压器IC5（7805）稳压后，输出＋5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。

5 / 256 /25如图4所示为美的KFR-26（33）GW/CBPY 变频空调器的室外机控制电路。

从该电路图可知，IC1是室外机的微处理器（CPU ）芯片。

微处理器的变频控制电路经C24加到变频功率模块TM05，交流220V经滤波和整流电路形成直流300V为变频功率模块供电。

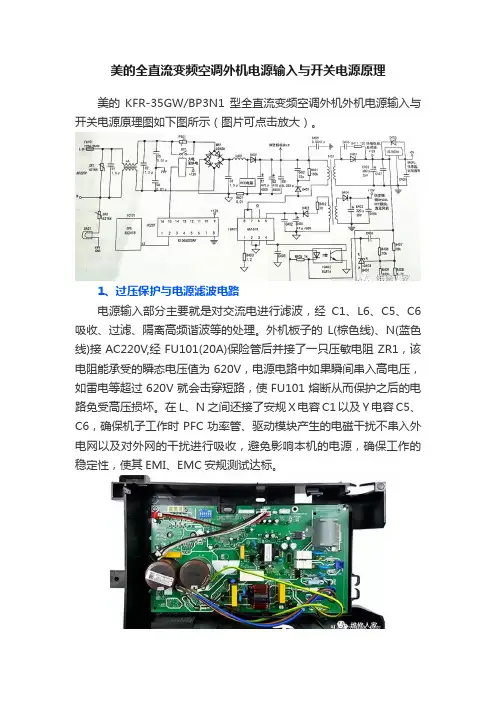

美的全直流变频空调外机电源输入与开关电源原理美的KFR-35GW/BP3N1型全直流变频空调外机外机电源输入与开关电源原理图如下图所示（图片可点击放大）。

1、过压保护与电源滤波电路电源输入部分主要就是对交流电进行滤波，经C1、L6、C5、C6 吸收、过滤、隔离高频谐波等的处理。

外机板子的L(棕色线)、N(蓝色线)接AC220V,经FU101(20A)保险管后并接了一只压敏电阻ZR1，该电阻能承受的瞬态电压值为620V，电源电路中如果瞬间串入高电压，如雷电等超过620V就会击穿短路，使FU101熔断从而保护之后的电路免受高压损坏。

在 L、N 之间还接了安规X电容C1以及Y电容C5、C6，确保机子工作时PFC功率管、驱动模块产生的电磁干扰不串入外电网以及对外网的干扰进行吸收，避免影响本机的电源，确保工作的稳定性，使其EMI、EMC安规测试达标。

2、外机大电流供电控制在火线L上串接了热敏电阻PTC1以及大电流继电器RY1。

PTC1的作用就是，当内机送电到外机时，经PTC1(阻值一般为20Ω~60Ω)给后续电路供电，关键是给开关电源供电，使开关电源工作，产生CPU所需的+5V电压。

这样外机CPU得电工作，从43脚输出高电平至反相器KID65003AF的②脚，从⑮脚输出低电平接到RY1继电器线圈的一端，另一端接+12V，此时继电器触头闭合，大电流从触头流过，为大功率的变频驱动模块、PFC电路提供电源。

由于该热敏电阻有一定的发热量，在电路中损坏的几率也比较大。

3、整流滤波与PFC电路L、N电源经EMI、EMC处理后通过继电器RY1接至25A整流桥BR1，由交流变为直流电，通过并接C3、E1、E2、C8抗干扰和滤除纹波后输出+310V左右的直流电供压缩机驱动模块、开关电源等使用。

电感L601、二极管D601以及电容E1、E2为PFC电路中的储能与充电器件，为压缩机在不同频率旋转提供足够的电流。

直流回路中还串接了0.01Ω的电阻R601，用于检测直流电源的回路电流。

变频空调的工作原理
变频空调与普通空调最大的不同就是可以根据室内环境温度的变化自动调节制冷量，以达到舒适节能的目的。

变频空调是在普通空调基础上增加了一个变频控制器，它可以根据室内温度变化规律，自动调节压缩机转速，改变运转频率，从而调节制冷量，使室内温度保持在设定温度。

空调的变频控制是由计算机、传感器、控制器三部分组成。

当室外温度变化时，变频控制器根据室外机的温度传感器反馈信号，使变频压缩机转速改变，使制冷量随之变化。

如果室外温度过高，变频器就会降低运转频率，使制冷量下降；如果室外温度过低，变频器就会提高运转频率，使制冷量上升。

当室内温度达到设定值时，控制器停止压缩机运转并启动风扇。

为了达到舒适的温度，空调的压缩机就会一直处于高速运转状态。

如果在空调运行过程中突然停电，空调仍能继续正常工作一段时间。

变频空调采用了新型的自动启停控制技术，当电压低于额定电压20%以下时（变频空调使用的是三相电）自动停机保护；当电压高于额定电压20%时启动压缩机继续运行。

—— 1 —1 —。

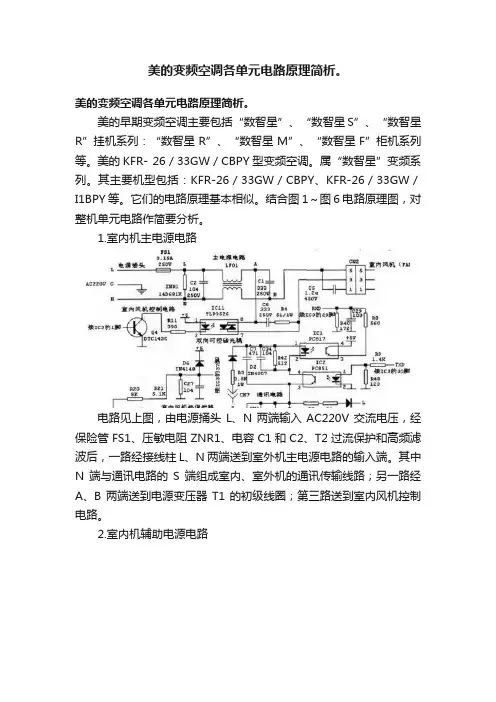

美的变频空调各单元电路原理简析。

美的变频空调各单元电路原理简析。

美的早期变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。

美的KFR- 26／33GW／CBPY型变频空调。

属“数智星”变频系列。

其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY 等。

它们的电路原理基本相似。

结合图1～图6电路原理图，对整机单元电路作简要分析。

1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后，一路经接线柱L、N两端送到室外机主电源电路的输入端。

其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。

2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经插件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输出+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后，输出稳定的+12V和+5V电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。

3.室内风机控制电路电路见上图、下图。

在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。

当IC3（1）脚输出高电平时，Q4 导通，IC11内部发光管导通。

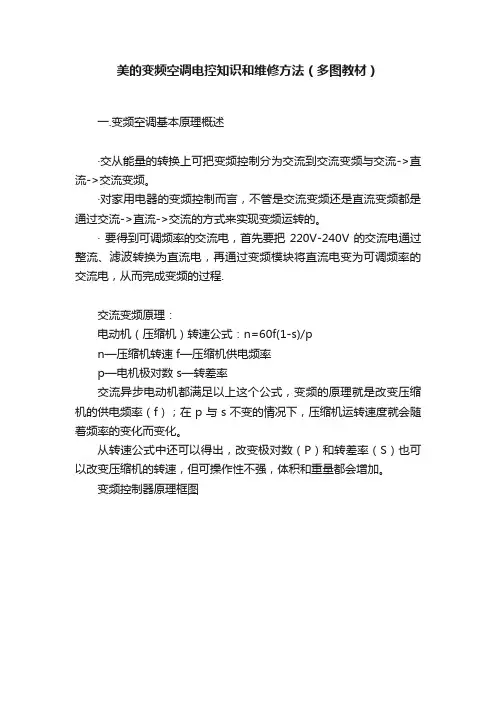

美的变频空调电控知识和维修方法（多图教材）一.变频空调基本原理概述·交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。

·对家用电器的变频控制而言，不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。

· 要得到可调频率的交流电，首先要把220V-240V的交流电通过整流、滤波转换为直流电，再通过变频模块将直流电变为可调频率的交流电，从而完成变频的过程.交流变频原理：电动机（压缩机）转速公式：n=60f(1-s)/pn—压缩机转速 f—压缩机供电频率p—电机极对数 s—转差率交流异步电动机都满足以上这个公式，变频的原理就是改变压缩机的供电频率（f）；在p与s不变的情况下，压缩机运转速度就会随着频率的变化而变化。

从转速公式中还可以得出，改变极对数（P）和转差率（S）也可以改变压缩机的转速，但可操作性不强，体积和重量都会增加。

变频控制器原理框图二.变频电控主要部件1.变频模块变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件，又称为IPM模块。

它是一种智能的功率模块，它将6个IGBT 管连同其驱动电路和多种保护电路封装在一起。

模块保护包括：过流、过压、欠压、短路、过热2.整流桥堆整流桥的作用是:将交流电源变为直流电。

直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。

目前使用型号T25VB60（25A/600V）T15VB60（15A/600V）室外电控盒中另外一个整流桥堆不做整流用，而是用做一对二极管，配合电抗器，用以提高整机功率因素。

3.大电抗器变频空调室外控制器一般都有大电抗器，目的是为了提高整机的功率因素及通过谐波电流测试。

为了符合3C标准，通过谐波电流测试，我们在分体机上采用了两个电抗器的无源功率因素矫正方法。

4.滤波器为了通过EMC测试的干扰功率及干扰电压测试而采用的一种一体化滤波器件。

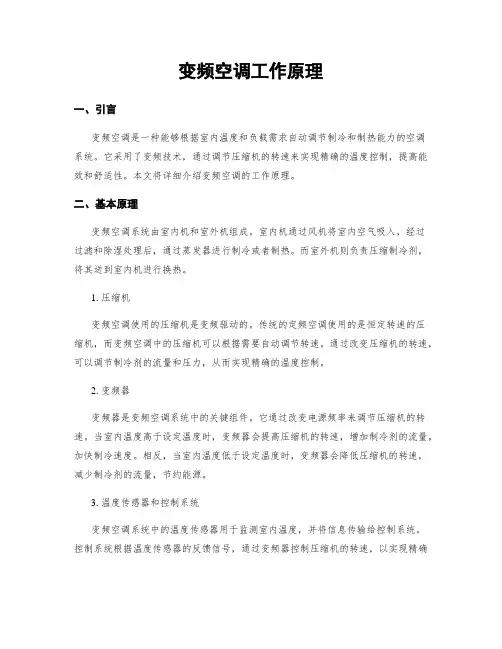

变频空调工作原理一、引言变频空调是一种能够根据室内温度和负载需求自动调节制冷和制热能力的空调系统。

它采用了变频技术，通过调节压缩机的转速来实现精确的温度控制，提高能效和舒适性。

本文将详细介绍变频空调的工作原理。

二、基本原理变频空调系统由室内机和室外机组成。

室内机通过风机将室内空气吸入，经过过滤和除湿处理后，通过蒸发器进行制冷或者制热。

而室外机则负责压缩制冷剂，将其送到室内机进行换热。

1. 压缩机变频空调使用的压缩机是变频驱动的。

传统的定频空调使用的是恒定转速的压缩机，而变频空调中的压缩机可以根据需要自动调节转速。

通过改变压缩机的转速，可以调节制冷剂的流量和压力，从而实现精确的温度控制。

2. 变频器变频器是变频空调系统中的关键组件。

它通过改变电源频率来调节压缩机的转速。

当室内温度高于设定温度时，变频器会提高压缩机的转速，增加制冷剂的流量，加快制冷速度。

相反，当室内温度低于设定温度时，变频器会降低压缩机的转速，减少制冷剂的流量，节约能源。

3. 温度传感器和控制系统变频空调系统中的温度传感器用于监测室内温度，并将信息传输给控制系统。

控制系统根据温度传感器的反馈信号，通过变频器控制压缩机的转速，以实现精确的温度控制。

控制系统还可以根据室内外温度的变化和用户需求，自动调节制冷和制热能力。

三、优势和特点变频空调相比传统的定频空调具有以下优势和特点：1. 节能高效由于变频空调可以根据实际需求调节制冷和制热能力，避免了频繁启停和过冷过热的现象，因此能够更加高效地运行。

根据统计数据，与传统定频空调相比，变频空调的能效比可以提高20%以上。

2. 温度稳定变频空调通过精确的温度控制，可以使室内温度保持在一个稳定的范围内。

不仅可以提高舒适性，还可以保护室内物品免受温度变化的影响。

3. 静音运行由于变频空调采用了变频驱动的压缩机，可以根据负载需求自动调节转速，减少噪音产生。

相比传统的定频空调，变频空调的运行更加静音。

4. 快速制冷/制热变频空调可以根据实际需求快速调节制冷和制热能力，使室内温度迅速达到设定值。

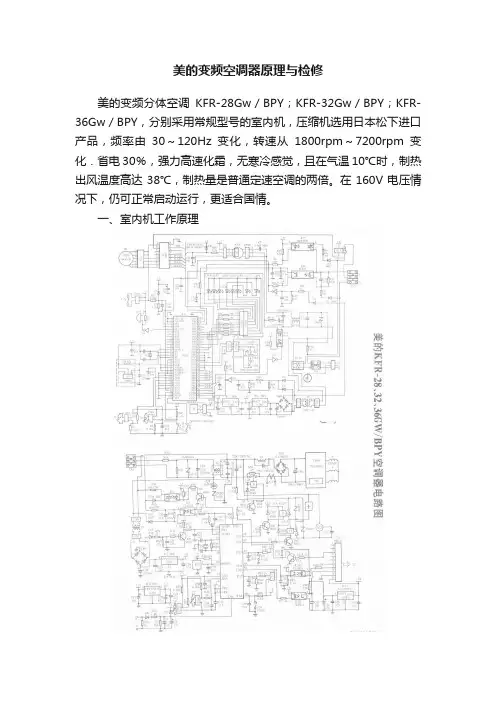

美的变频空调器原理与检修美的变频分体空调KFR-28Gw／BPY；KFR-32Gw／BPY；KFR-36Gw／BPY，分别采用常规型号的室内机，压缩机选用日本松下进口产品，频率由30～120Hz变化，转速从1800rpm～7200rpm变化．省电30％，强力高速化霜，无寒冷感觉，且在气温10℃时，制热出风温度高达38℃，制热量是普通定速空调的两倍。

在160V电压情况下，仍可正常启动运行，更适合国情。

一、室内机工作原理如上图所示，主心片采用东芝产品uPD75028。

市电220V经T1、B801整流、IC3、IC2，稳压输出+12V、+5V直流电，供主心片及执行电路使用。

主心片⑤脚为蜂鸣器驱动信号，输出低电平有效，14、15脚与X1晶振产生4.19MHz的主频振荡信号，13脚为主心片复位输入，通过IC5在开始状态产生低电位信号给主心片复位，在正常工作时为+5V，24、25脚为温度传感器接口，33脚为室内风机转速检测接口，风机FAN的转速通过R28反馈到主心片做出相应的判断，39为室内风机驱动信号，36～43脚为导风板驱动信号，通过N3反相驱动器为步进电机M1提供信号，52、53、54、57、58、59脚为发光二极管驱动输出，低电平有效，其中52脚为自动指示灯，53为定时指示灯，54脚为化霜(只送风)指示灯，55脚为经济运行指示灯，57、59为运行指示灯，62、63脚为通信输入及输出接口。

二、室外机电路原理如上图所示，主心片采用具有变频功能特性的专用集成电路。

市电220V经T3降压，D83整流，通过IC7、IC8、IC12稳压向主心片，执行电路及功率模块供电。

主心片AN6为电流检测输入接口，通过CT 感应出压缩机状态电流，经D6整流、c8滤波，向AN6提供电流检测信号，12、4脚为温度传感器接口，通过TR，TC把随温度变化的电阻值转变为电压变化值，进入主心片经比较放大，使CPU感知室外空气温度，及室外热交换器的温度，19脚为复位端口，主心片工作初始时，由Ic9向主心片提供一个低电平信号，使主心片复位，正常工作时为+5v电压，17、18脚为外部晶振接口，20、23为延时输入，低电平有效。

变频空调工作原理一、引言变频空调是一种智能、高效的空调系统，其工作原理基于变频技术。

本文将详细介绍变频空调的工作原理及其优势。

二、工作原理1. 制冷循环变频空调的制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成。

当空调系统运行时，压缩机会将低温低压的制冷剂吸入，然后将其压缩成高温高压的气体。

接下来，气体通过冷凝器，与外部空气进行热交换，冷凝成液体。

液体制冷剂经过膨胀阀进入蒸发器，此时压力降低，制冷剂蒸发吸收室内热量，从而降低室内温度。

2. 变频技术传统的空调系统使用固定速度的压缩机，一旦达到设定温度，压缩机会停止工作，待温度再次升高时才重新启动。

而变频空调则采用变频技术，通过调节压缩机的转速来实现制冷和制热的需求。

变频空调系统中的压缩机可以根据室内温度和设定温度自动调整转速，以达到更精确的温度控制。

这种变频调节可以使空调系统在长时间运行时更加稳定和高效。

3. 变频驱动器变频空调的核心是变频驱动器，它负责控制压缩机的转速。

变频驱动器通过监测室内温度和设定温度，以及其他环境参数，实时调整压缩机的转速。

这种智能调节可以使空调系统在不同环境条件下提供最佳的制冷效果，同时减少能耗。

4. 节能效果相比传统的固定速度空调系统，变频空调具有明显的节能优势。

由于变频空调可以根据实际需求调整压缩机的转速，它可以避免频繁的启停，减少能耗。

此外，变频空调的制冷循环中，制冷剂的流量也可以根据需要进行调整，进一步提高能效。

5. 其他优势除了节能效果，变频空调还具有以下优势：- 温度稳定性高：变频技术可以实现精确的温度控制，使室内温度更加稳定。

- 降噪效果好：由于变频空调可以在低转速下运行，噪音较小。

- 舒适性提升：变频空调可以根据实际需求调整制冷剂的流量和室内风速，提供更舒适的室内环境。

三、总结变频空调是一种基于变频技术的智能、高效的空调系统。

通过变频技术和智能控制，变频空调可以实现精确的温度控制，提高能效，降低噪音，并提供更舒适的室内环境。
