美的空调基本原理共44页文档

美的KFR-26（33）G W/CBPY变频空调器整机结构来源：本站整理作者：佚名2014-08-25 10:08:50美的KFR-26（33）GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。

如图1所示为美的KFR-26（33）GW/CBPY变频空调器的室内机控制电路结构图。

控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部指令信号处理后，对整机进行控制室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。

在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。

1 / 252 /25如图2所示为美的KFR-26（33）GW/CBPY变频空调器室内机的电源供电电路。

220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

3 / 254 /25如图3所示为美的KFR-26（33）GW/CBPY变频空调器室内机直流稳压电路。

从该电路中，可知来自变压器T1次级的13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4（7812）稳压后输出＋12V电压，为继电器、电机等供电，+12V输出电压再经＋5V三端稳压器IC5（7805）稳压后，输出＋5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。

5 / 256 /25如图4所示为美的KFR-26（33）GW/CBPY 变频空调器的室外机控制电路。

从该电路图可知，IC1是室外机的微处理器（CPU ）芯片。

微处理器的变频控制电路经C24加到变频功率模块TM05，交流220V经滤波和整流电路形成直流300V为变频功率模块供电。

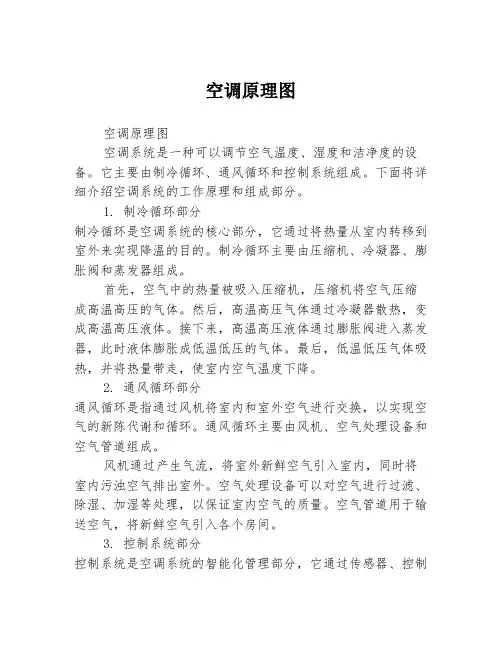

空调原理图空调原理图空调系统是一种可以调节空气温度、湿度和洁净度的设备。

它主要由制冷循环、通风循环和控制系统组成。

下面将详细介绍空调系统的工作原理和组成部分。

1. 制冷循环部分制冷循环是空调系统的核心部分，它通过将热量从室内转移到室外来实现降温的目的。

制冷循环主要由压缩机、冷凝器、膨胀阀和蒸发器组成。

首先，空气中的热量被吸入压缩机，压缩机将空气压缩成高温高压的气体。

然后，高温高压气体通过冷凝器散热，变成高温高压液体。

接下来，高温高压液体通过膨胀阀进入蒸发器，此时液体膨胀成低温低压的气体。

最后，低温低压气体吸热，并将热量带走，使室内空气温度下降。

2. 通风循环部分通风循环是指通过风机将室内和室外空气进行交换，以实现空气的新陈代谢和循环。

通风循环主要由风机、空气处理设备和空气管道组成。

风机通过产生气流，将室外新鲜空气引入室内，同时将室内污浊空气排出室外。

空气处理设备可以对空气进行过滤、除湿、加湿等处理，以保证室内空气的质量。

空气管道用于输送空气，将新鲜空气引入各个房间。

3. 控制系统部分控制系统是空调系统的智能化管理部分，它通过传感器、控制器和执行器实现对空调系统的自动控制。

控制系统可以感知室内外的温度、湿度等参数，并根据设定值对制冷循环和通风循环进行调节。

传感器用于感知环境参数，将数据传输给控制器。

控制器根据传感器的数据进行计算和判断，然后发出指令控制执行器的动作，如调整风机的转速、改变蒸发器的工作状态等。

通过控制系统的智能化管理，空调系统可以实现节能、舒适和安全的运行。

综上所述，空调系统的工作原理图包括制冷循环部分、通风循环部分和控制系统部分。

制冷循环通过制冷剂循环来实现对室内空气温度的调节；通风循环通过风机和空气处理设备实现对空气湿度和洁净度的调节；控制系统通过传感器、控制器和执行器实现对空调系统的自动控制。

空调系统的工作原理图是空调技术的基础，了解空调原理对于使用和维护空调系统非常重要。

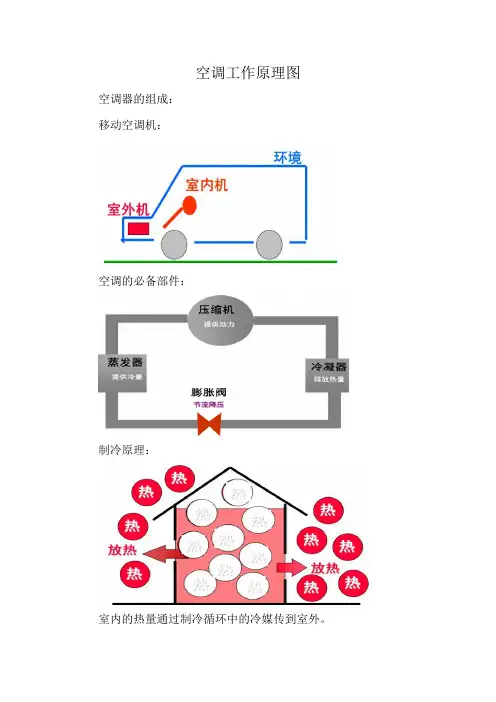

空调工作原理图
空调器的组成：
移动空调机：
空调的必备部件：
制冷原理：
室内的热量通过制冷循环中的冷媒传到室外。

水的状态变化（大气压下）：
冷媒的蒸发：
四个部件需要冷媒在其中循环才能完成其功能：
蒸发器：
室内的温度较高,空气流过蒸发器时冷媒蒸发带走空气中的热量,空气温度降低成为冷空气。

空气被冷却时,空气中会有凝水。

通过排水器排走。

冷凝器：
气态的冷媒向周围的空气或水放热，气态冷媒液化为液体。

压缩机：来自蒸发器的低温低压的冷媒气体被压缩机压缩成高温高压的气体进入冷凝器。

膨胀阀：
冷媒变化分析：
冷暖空调原理：
总结：
1、空调由压缩机、冷凝器、膨胀阀及蒸发器构成。

2、通过冷媒在四大部件之间循环完成制冷
3、过热过冷是提高效率的措施
4、冷暖空调的实现依赖于四通换向阀。

美的变频空调电控知识和维修方法（多图教材）一.变频空调基本原理概述·交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。

·对家用电器的变频控制而言，不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。

· 要得到可调频率的交流电，首先要把220V-240V的交流电通过整流、滤波转换为直流电，再通过变频模块将直流电变为可调频率的交流电，从而完成变频的过程.交流变频原理：电动机（压缩机）转速公式：n=60f(1-s)/pn—压缩机转速 f—压缩机供电频率p—电机极对数 s—转差率交流异步电动机都满足以上这个公式，变频的原理就是改变压缩机的供电频率（f）；在p与s不变的情况下，压缩机运转速度就会随着频率的变化而变化。

从转速公式中还可以得出，改变极对数（P）和转差率（S）也可以改变压缩机的转速，但可操作性不强，体积和重量都会增加。

变频控制器原理框图二.变频电控主要部件1.变频模块变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件，又称为IPM模块。

它是一种智能的功率模块，它将6个IGBT 管连同其驱动电路和多种保护电路封装在一起。

模块保护包括：过流、过压、欠压、短路、过热2.整流桥堆整流桥的作用是:将交流电源变为直流电。

直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。

目前使用型号T25VB60（25A/600V）T15VB60（15A/600V）室外电控盒中另外一个整流桥堆不做整流用，而是用做一对二极管，配合电抗器，用以提高整机功率因素。

3.大电抗器变频空调室外控制器一般都有大电抗器，目的是为了提高整机的功率因素及通过谐波电流测试。

为了符合3C标准，通过谐波电流测试，我们在分体机上采用了两个电抗器的无源功率因素矫正方法。

4.滤波器为了通过EMC测试的干扰功率及干扰电压测试而采用的一种一体化滤波器件。

空调的原理是什么
空调的原理是利用热力学和热传递的原理，通过调节室内和室外空气的温度差，从而实现控制和调节室内温度的目的。

空调系统的基本原理是通过循环冷媒的工作过程来实现热量的吸收和释放。

首先，空调内部的压缩机会将低温低压的气体冷媒吸入。

然后，压缩机将冷媒压缩，使其温度和压力升高。

随后，冷媒会进入到冷凝器，通过散热器与室外的空气进行热交换，从而使冷媒温度降低、变成液体状态。

此过程会释放出大量的热量。

然后，液体冷媒通过膨胀阀进行节流，使其温度和压力降低，进入到室内的蒸发器。

在蒸发器内，冷媒会通过与室内空气进行热交换，从而吸收室内热量，使室内空气温度降低。

冷媒再次变成气体状态，并被压缩机吸入，循环再次开始。

通过以上的循环过程，空调系统可以不断地吸收室内热量，将室内的冷热交换，从而达到调节室内温度的目的。

除了控制温度，空调系统还可以通过去除室内的湿气来降低空气的湿度，提高室内的舒适度。

总结来说，空调的原理是通过循环冷媒的工作过程，利用热力学原理进行热量交换，从而调节室内的温度和湿度，达到人们所需的舒适环境。

美的KFR-26（33）G W/CBPY变频空调器整机结构来源：本站整理作者：佚名2014-08-25 10:08:50美的KFR-26（33）GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。

如图1所示为美的KFR-26（33）GW/CBPY变频空调器的室内机控制电路结构图。

控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部指令信号处理后，对整机进行控制室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。

在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。

1 / 252 /25如图2所示为美的KFR-26（33）GW/CBPY变频空调器室内机的电源供电电路。

220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

3 / 254 /25如图3所示为美的KFR-26（33）GW/CBPY变频空调器室内机直流稳压电路。

从该电路中，可知来自变压器T1次级的13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4（7812）稳压后输出＋12V电压，为继电器、电机等供电，+12V输出电压再经＋5V三端稳压器IC5（7805）稳压后，输出＋5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。

5 / 256 /25如图4所示为美的KFR-26（33）GW/CBPY 变频空调器的室外机控制电路。

从该电路图可知，IC1是室外机的微处理器（CPU ）芯片。

微处理器的变频控制电路经C24加到变频功率模块TM05，交流220V经滤波和整流电路形成直流300V为变频功率模块供电。

美的变频空调器原理与检修美的变频分体空调KFR-28Gw／BPY；KFR-32Gw／BPY；KFR-36Gw／BPY，分别采用常规型号的室内机，压缩机选用日本松下进口产品，频率由30～120Hz变化，转速从1800rpm～7200rpm变化．省电30％，强力高速化霜，无寒冷感觉，且在气温10℃时，制热出风温度高达38℃，制热量是普通定速空调的两倍。

在160V电压情况下，仍可正常启动运行，更适合国情。

一、室内机工作原理如上图所示，主心片采用东芝产品uPD75028。

市电220V经T1、B801整流、IC3、IC2，稳压输出+12V、+5V直流电，供主心片及执行电路使用。

主心片⑤脚为蜂鸣器驱动信号，输出低电平有效，14、15脚与X1晶振产生4.19MHz的主频振荡信号，13脚为主心片复位输入，通过IC5在开始状态产生低电位信号给主心片复位，在正常工作时为+5V，24、25脚为温度传感器接口，33脚为室内风机转速检测接口，风机FAN的转速通过R28反馈到主心片做出相应的判断，39为室内风机驱动信号，36～43脚为导风板驱动信号，通过N3反相驱动器为步进电机M1提供信号，52、53、54、57、58、59脚为发光二极管驱动输出，低电平有效，其中52脚为自动指示灯，53为定时指示灯，54脚为化霜(只送风)指示灯，55脚为经济运行指示灯，57、59为运行指示灯，62、63脚为通信输入及输出接口。

二、室外机电路原理如上图所示，主心片采用具有变频功能特性的专用集成电路。

市电220V经T3降压，D83整流，通过IC7、IC8、IC12稳压向主心片，执行电路及功率模块供电。

主心片AN6为电流检测输入接口，通过CT 感应出压缩机状态电流，经D6整流、c8滤波，向AN6提供电流检测信号，12、4脚为温度传感器接口，通过TR，TC把随温度变化的电阻值转变为电压变化值，进入主心片经比较放大，使CPU感知室外空气温度，及室外热交换器的温度，19脚为复位端口，主心片工作初始时，由Ic9向主心片提供一个低电平信号，使主心片复位，正常工作时为+5v电压，17、18脚为外部晶振接口，20、23为延时输入，低电平有效。
