美的变频空调电控基本原理

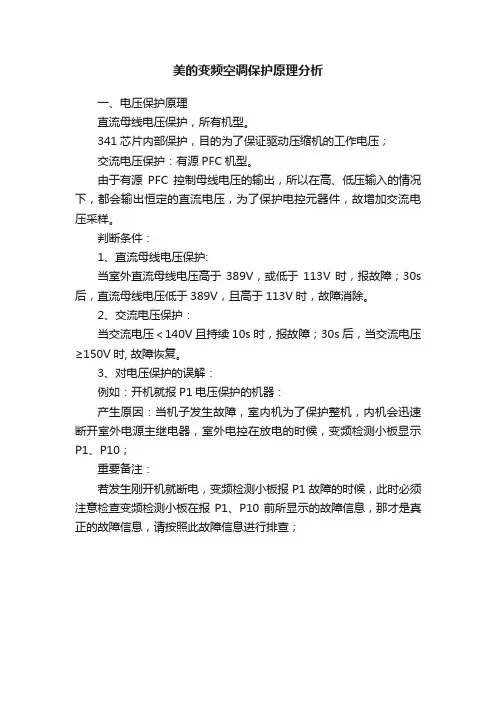

美的变频空调保护原理分析一、电压保护原理直流母线电压保护，所有机型。

341芯片内部保护，目的为了保证驱动压缩机的工作电压；交流电压保护：有源PFC机型。

由于有源PFC控制母线电压的输出，所以在高、低压输入的情况下，都会输出恒定的直流电压，为了保护电控元器件，故增加交流电压采样。

判断条件：1、直流母线电压保护:当室外直流母线电压高于389V，或低于113V时，报故障；30s 后，直流母线电压低于389V，且高于113V时，故障消除。

2、交流电压保护：当交流电压＜140V且持续10s时，报故障；30s后，当交流电压≥150V时, 故障恢复。

3、对电压保护的误解：例如：开机就报P1电压保护的机器：产生原因：当机子发生故障，室内机为了保护整机，内机会迅速断开室外电源主继电器，室外电控在放电的时候，变频检测小板显示P1、P10；重要备注：若发生刚开机就断电，变频检测小板报P1故障的时候，此时必须注意检查变频检测小板在报P1、P10前所显示的故障信息，那才是真正的故障信息，请按照此故障信息进行排查；二、限频原理限频目的：保护整机系统，保护电控。

1、L0（蒸发器高低温限频）：故障范围：蒸发器温度采样误差、风道不畅通、风机转速异常排查步骤：第一步：检查风道：1）.检测过滤网是否积满灰尘，若积尘严重，则需清理；2）.检测风道是否有杂物，不能有杂物遮掩风道，影响热交换；第二步：确定室内风机转速是否异常的慢；第三步：参考E1故障排查的方法，检查蒸发器温度传感器采样是否有误差；第四步：参考变频机性能维修手册，确认系统是否故障；第五步：如果以上操作后确认没有问题，则属于正常现象；2、L1（冷凝器高温限频）故障范围：冷凝器温度采样误差、风道不畅通、风机转速异常排查步骤：参考L0（蒸发器高低温限频）的操作3、L2（压缩机排气高温限频）故障范围：排气温度采样误差、缺冷媒排查步骤：第一步：确定是否为传感器故障或对应的电控板故障；第二步：参考变频机性能维修手册，确定整机系统是否故障或缺冷媒；4、L3（电流限频）故障范围：室外电控、系统压力排查步骤：第一步：确定室外电控电流采样是否正常；第二步：注意观察报L3电流限频保护的同时，是否也同时报L0或L1保护，若出现，则参考L0或L1的排查步骤进行排查；第三步：整机是否工作在恶劣的工作环境下高频运转，若是，则属于正常情况；5、L5（电压限频）故障范围：室外电控、电源输入电压排查步骤：第一步：测量室内交流电压输入，看是否低电压工作，若电压低于165V运转，则属于正常的电压限频情况；第二步：测量交流电压采样是否正确：接上变频检测小板，上电开机，室外机上电后，用万用表测量室外机L,N输入，同时观察变频检测小板的交流电压采样值（电压采样值选择代号：“AC-Td”），对比实际电压与变频检测小板采样值，若对比的电压值偏差大于20V，则室外电控故障，更换室外电控；第二步：参考柜机室内显示板P1（电压保护）进行排查，确认直流母线电压采样是否正确；6、L6（PFC故障限频）故障范围：室外电控排查步骤：室外电控PFC模块故障，更换室外电控；。

美的全直流变频空调外机电源输入与开关电源原理美的KFR-35GW/BP3N1型全直流变频空调外机外机电源输入与开关电源原理图如下图所示（图片可点击放大）。

1、过压保护与电源滤波电路电源输入部分主要就是对交流电进行滤波，经C1、L6、C5、C6 吸收、过滤、隔离高频谐波等的处理。

外机板子的L(棕色线)、N(蓝色线)接AC220V,经FU101(20A)保险管后并接了一只压敏电阻ZR1，该电阻能承受的瞬态电压值为620V，电源电路中如果瞬间串入高电压，如雷电等超过620V就会击穿短路，使FU101熔断从而保护之后的电路免受高压损坏。

在 L、N 之间还接了安规X电容C1以及Y电容C5、C6，确保机子工作时PFC功率管、驱动模块产生的电磁干扰不串入外电网以及对外网的干扰进行吸收，避免影响本机的电源，确保工作的稳定性，使其EMI、EMC安规测试达标。

2、外机大电流供电控制在火线L上串接了热敏电阻PTC1以及大电流继电器RY1。

PTC1的作用就是，当内机送电到外机时，经PTC1(阻值一般为20Ω~60Ω)给后续电路供电，关键是给开关电源供电，使开关电源工作，产生CPU所需的+5V电压。

这样外机CPU得电工作，从43脚输出高电平至反相器KID65003AF的②脚，从⑮脚输出低电平接到RY1继电器线圈的一端，另一端接+12V，此时继电器触头闭合，大电流从触头流过，为大功率的变频驱动模块、PFC电路提供电源。

由于该热敏电阻有一定的发热量，在电路中损坏的几率也比较大。

3、整流滤波与PFC电路L、N电源经EMI、EMC处理后通过继电器RY1接至25A整流桥BR1，由交流变为直流电，通过并接C3、E1、E2、C8抗干扰和滤除纹波后输出+310V左右的直流电供压缩机驱动模块、开关电源等使用。

电感L601、二极管D601以及电容E1、E2为PFC电路中的储能与充电器件，为压缩机在不同频率旋转提供足够的电流。

直流回路中还串接了0.01Ω的电阻R601，用于检测直流电源的回路电流。

美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。

美的KFR-26／33GW／CBPY型变频空调。

属“数智星”变频系列。

其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。

它们的电路原理基本相似。

结合图1～图6电路原理图，对整机单元电路作简要分析。

1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。

一路经接线柱L、N两端送到室外机主电源电路的输入端。

其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。

2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。

输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。

3.室内风机控制电路电路见上图、下图。

在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。

当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。

美的KFR-26／GW／CBPY型变频空调。

属“数智星”变频系列。

其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。

它们的电路原理基本相似。

结合图1～图6电路原理图，对整机单元电路作简要分析。

1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。

一路经L、N两端送到室外机主电源电路的输入端。

其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。

2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。

输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。

3.室内风机控制电路电路见上图、下图。

在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。

当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

其发光强度控制内部双向可控硅的导通程度。

从而进一步控制室内风机（FAN）的工作状态和运转速度。

同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。

美的变频空调电控知识和维修方法（多图教材）一.变频空调基本原理概述·交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。

·对家用电器的变频控制而言，不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。

· 要得到可调频率的交流电，首先要把220V-240V的交流电通过整流、滤波转换为直流电，再通过变频模块将直流电变为可调频率的交流电，从而完成变频的过程.交流变频原理：电动机（压缩机）转速公式：n=60f(1-s)/pn—压缩机转速 f—压缩机供电频率p—电机极对数 s—转差率交流异步电动机都满足以上这个公式，变频的原理就是改变压缩机的供电频率（f）；在p与s不变的情况下，压缩机运转速度就会随着频率的变化而变化。

从转速公式中还可以得出，改变极对数（P）和转差率（S）也可以改变压缩机的转速，但可操作性不强，体积和重量都会增加。

变频控制器原理框图二.变频电控主要部件1.变频模块变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件，又称为IPM模块。

它是一种智能的功率模块，它将6个IGBT 管连同其驱动电路和多种保护电路封装在一起。

模块保护包括：过流、过压、欠压、短路、过热2.整流桥堆整流桥的作用是:将交流电源变为直流电。

直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。

目前使用型号T25VB60（25A/600V）T15VB60（15A/600V）室外电控盒中另外一个整流桥堆不做整流用，而是用做一对二极管，配合电抗器，用以提高整机功率因素。

3.大电抗器变频空调室外控制器一般都有大电抗器，目的是为了提高整机的功率因素及通过谐波电流测试。

为了符合3C标准，通过谐波电流测试，我们在分体机上采用了两个电抗器的无源功率因素矫正方法。

4.滤波器为了通过EMC测试的干扰功率及干扰电压测试而采用的一种一体化滤波器件。

变频空调电控原理
变频空调电控原理是通过电子线路控制空调压缩机的工作频率和电压，实现空调系统的智能调节和节能运行。

变频空调电控原理主要包括以下几个部分：
1. 传感器：变频空调系统通过安装传感器来感知室内和室外的温度、湿度等环境参数。

常见的传感器包括室内温度传感器、室内湿度传感器以及室外温度传感器。

2. 控制器：控制器是变频空调系统的核心部件，通过处理传感器获取的数据，控制整个系统的运行状态。

控制器根据室内温度、室外温度和设定温度之间的差异，计算所需的制冷或制热量，并控制压缩机的工作频率和电压输出。

3. 变频驱动器：变频驱动器是变频空调电控原理中的重要组成部分，它用于控制压缩机的运行频率。

变频驱动器通过调整供电频率，使压缩机的转速随之变化，以达到室内温度的设定值。

4. 压缩机：压缩机是变频空调系统的关键设备，它负责将低温、低压的制冷剂气体压缩成高温、高压的气体。

变频空调系统通过调整压缩机的运行频率和电压，可以达到精确控制室内温度的目的，并且能够根据室内负荷的变化实现能耗最优化。

5. 电子扩容阀：电子扩容阀通过调整制冷剂的流动量来控制室内温度。

当室内温度低于设定值时，电子扩容阀会减少制冷剂流量，使室内温度保持在设定范围内。

通过以上的电控原理，变频空调系统可以根据室内外温度的变化，调节压缩机的运行频率和电压输出，以实现精确的温度控制和节能运行。

同时，变频空调系统还能够适应不同的负荷变化，根据实际需要提供合适的制冷或制热量，提高空调系统的效能和舒适性。

美的变频空调器原理与检修美的变频分体空调KFR-28Gw／BPY；KFR-32Gw／BPY；KFR-36Gw／BPY，分别采用常规型号的室内机，压缩机选用日本松下进口产品，频率由30～120Hz变化，转速从1800rpm～7200rpm变化．省电30％，强力高速化霜，无寒冷感觉，且在气温10℃时，制热出风温度高达38℃，制热量是普通定速空调的两倍。

在160V电压情况下，仍可正常启动运行，更适合国情。

一、室内机工作原理如上图所示，主心片采用东芝产品uPD75028。

市电220V经T1、B801整流、IC3、IC2，稳压输出+12V、+5V直流电，供主心片及执行电路使用。

主心片⑤脚为蜂鸣器驱动信号，输出低电平有效，14、15脚与X1晶振产生4.19MHz的主频振荡信号，13脚为主心片复位输入，通过IC5在开始状态产生低电位信号给主心片复位，在正常工作时为+5V，24、25脚为温度传感器接口，33脚为室内风机转速检测接口，风机FAN的转速通过R28反馈到主心片做出相应的判断，39为室内风机驱动信号，36～43脚为导风板驱动信号，通过N3反相驱动器为步进电机M1提供信号，52、53、54、57、58、59脚为发光二极管驱动输出，低电平有效，其中52脚为自动指示灯，53为定时指示灯，54脚为化霜(只送风)指示灯，55脚为经济运行指示灯，57、59为运行指示灯，62、63脚为通信输入及输出接口。

二、室外机电路原理如上图所示，主心片采用具有变频功能特性的专用集成电路。

市电220V经T3降压，D83整流，通过IC7、IC8、IC12稳压向主心片，执行电路及功率模块供电。

主心片AN6为电流检测输入接口，通过CT 感应出压缩机状态电流，经D6整流、c8滤波，向AN6提供电流检测信号，12、4脚为温度传感器接口，通过TR，TC把随温度变化的电阻值转变为电压变化值，进入主心片经比较放大，使CPU感知室外空气温度，及室外热交换器的温度，19脚为复位端口，主心片工作初始时，由Ic9向主心片提供一个低电平信号，使主心片复位，正常工作时为+5v电压，17、18脚为外部晶振接口，20、23为延时输入，低电平有效。

美的常规空调电控基本原理知识培训第一部分常规空调电控基本原理及整体框图一、常规空调电控整体框图二、室内电控主控控制系统框图第二部分分体机产品通用保护功能一、传感器开路或短路保护1、故障现象：室温传感器、室内蒸发器温度传感器、室外冷凝器温度传感器（冷暖柜机）有开路或短路，整机关机，室内机有故障代码指示。

2、排除方法：（1）用万用表测量传感器阻值是否正常(常温下阻值在10K左右)；（2）检查传感器连接是否正常；（3）检查室内主控板是否正常；二、风机失速失控1、故障现象：开机后，室内风机运行1分钟左右停机，室内机有故障代码指示。

2、排除方法：（1）检查插头是否连接正常；（2）更换室内电控板；（3）更换室内风机；三、EEPROM通讯故障故障现象：开机后，室内电控主板无法读取机型参数，上电后，整机立即显示故障信息，并且无法开机。

排除方法：更换室内电控板；四、四次电流保护故障故障现象：开机运行一段时间后，如果连续四次压缩机开5分钟内出现电流保护而关压缩机，则整机关机并且显示故障信息；排除方法：（1）检查系统运行电流是否正常；（2）更换室内电控主板；五、故障代码表：（数码管、VLED显示模块类型）第三部分柜机产品通用保护功能一、室外故障（三相机）室外部分有电流检测板，检测三相电的相序是否正确，并检测电流是否正常、缺相、相序接反；故障现象：室内、室外板都有故障指示，整机不能开机；排除方法：（1）检查三相电接线是否正确；（2）更换电流检测板；二、自动门故障（开关门机型）整机有位置检测装置，在规定时间内检测滑动门是否到达预定位置。

芯片输出开滑动门控制信号后30秒若滑动门仍未开到位，则判为滑动门故障；芯片输出关滑动门控制信号后30秒若滑动门仍未关到位，则判为滑动门故障。

发生故障后，进入故障状态，整机关机，LED显示“E9”。

此故障不可恢复；三、进风格栅保护（开关门机型）进风格栅的开合由一行程开关检测，一般情况下进风格栅合上，行程开关闭合；当用户需要清洗过滤网及独立清新网时，进风格栅拉开，行程开关随之断开。

美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。

美的KFR-26／33GW／CBPY型变频空调。

属“数智星”变频系列。

其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。

它们的电路原理基本相似。

结合图1～图6电路原理图，对整机单元电路作简要分析。

1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。

一路经接线柱L、N两端送到室外机主电源电路的输入端。

其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。

2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。

输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。

3.室内风机控制电路电路见上图、下图。

在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。

当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

变频空调电控测试原理一、定频变频电源的简介1、定频电源我们日常的生活用电及工业用电大都是恒压（220V或380V）、定频（50Hz，60Hz）的交流电源，电压是稳定在标准范围内，频率也是稳定,定频电源设备的控制方式简单可靠、成本低，主要以电源开关、继电器及可控硅为主要控制器件，但其输出功率恒定功率因素较难补偿。

定频空调采用定频压缩机，输出的制冷、制热能力恒定。

使用继电器进行控制及启动室内风速使用可控硅调速成本低、电路简单。

但这行过程中温度波动大，能耗大。

2、变频电源变频技术随着微电子学、电力电子技术微电脑控制技术的发展，已得到越来越多的运用。

变频电源是频率、电压都可改变的电源，频率可以在10~15HZ范围内均匀地调节，故调速范围宽，调速精度高运行平稳。

广泛地被用于如空调、洗衣机等家电产品及冶金、机械、纺织、食品等其他行业的设备上。

二、变频空调的优缺点变频空调使用变频压缩机，三相交流电感应异步电动机、无刷直流电机和永磁同步交流电机等，其输出的制冷、制热能力根据运行频率变化而变化。

压缩机运行频率可在20HZ~130HZ 之间调节。

但需要专用的变频驱动电路及控制芯片。

变频空调同常规空调相比有以下优点：1、变调空调可以快速制冷、制热定频空调压缩机只有一种转速，制冷、制热量恒定不可能实现满负荷时的强劲运转。

而变频空调在刚开机时或室内外温差较大时，可实现高频强劲运转，从而快速制冷或制热。

2、温度波动小以制冷状态为例，常规空调的温度调节方法,室内温度达到设定温度压机停，室内温度高于设定温度1度，压缩机重新开启。

变频空调的温度调节方法，室温每降低0.5度，运转频率就降低一档，相反，室温每升高0.5度，运转频率就升高一档，即室温越高，运转频率越大，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度波动小。

3、节能常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。
