美的KFR-26(33)G W/CBPY变频空调器整机结构来源:本站整理作者:佚名2014-08-25 10:08:50美的KFR-26(33)GW/CBPY变频空调器为分体壁挂式变频空调器,该空调器出现故障后,可先查看该空调器的故障现象,根据故障现象分析出是否为制冷管路故障或电路故障,查找相关资料或电路图(维修手册)等,再对该空调器进行检修。
如图1所示为美的KFR-26(33)GW/CBPY变频空调器的室内机控制电路结构图。
控制电路接收由遥控接收器或操作按键等送入的人工指令信号,经其内部指令信号处理后,对整机进行控制室内机工作,控制电路通过通信电路将控制信号送入室外机控制电路中,控制室外机工作。
在空调器工作的过程中,由温度检测电路检测室内和管路的温度变化,并将检测信号送入微处理器中,由微处理器对空调器的制冷、制热情况进行调整。
1 / 252 /25如图2所示为美的KFR-26(33)GW/CBPY变频空调器室内机的电源供电电路。
220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后,分别为室内机风扇电机和整流稳压电路供电。
3 / 254 /25如图3所示为美的KFR-26(33)GW/CBPY变频空调器室内机直流稳压电路。
从该电路中,可知来自变压器T1次级的13. 5V交流电压,经桥式整流堆DB02整流后,输出直流电压,再经电容C9、C33滤波后,由三端稳压器IC4(7812)稳压后输出+12V电压,为继电器、电机等供电,+12V输出电压再经+5V三端稳压器IC5(7805)稳压后,输出+5V电压,为微处理器、复位电路、温度检测电路等提供工作电压。
5 / 256 /25如图4所示为美的KFR-26(33)GW/CBPY 变频空调器的室外机控制电路。
从该电路图可知,IC1是室外机的微处理器(CPU )芯片。
微处理器的变频控制电路经C24加到变频功率模块TM05,交流220V经滤波和整流电路形成直流300V为变频功率模块供电。

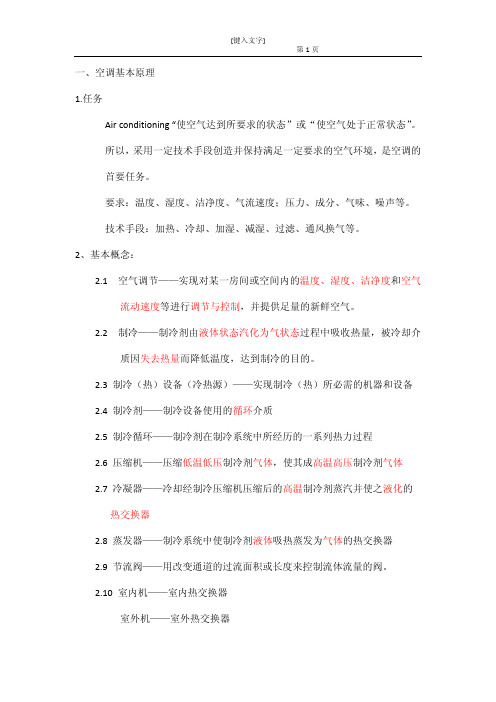

一、空调基本原理1.任务Air conditioning “使空气达到所要求的状态”或“使空气处于正常状态”。
所以,采用一定技术手段创造并保持满足一定要求的空气环境,是空调的首要任务。
要求:温度、湿度、洁净度、气流速度;压力、成分、气味、噪声等。
技术手段:加热、冷却、加湿、减湿、过滤、通风换气等。
2、基本概念:2.1 空气调节——实现对某一房间或空间内的温度、湿度、洁净度和空气流动速度等进行调节与控制,并提供足量的新鲜空气。
2.2 制冷——制冷剂由液体状态汽化为气状态过程中吸收热量,被冷却介质因失去热量而降低温度,达到制冷的目的。
2.3 制冷(热)设备(冷热源)——实现制冷(热)所必需的机器和设备2.4 制冷剂——制冷设备使用的循环介质2.5 制冷循环——制冷剂在制冷系统中所经历的一系列热力过程2.6 压缩机——压缩低温低压制冷剂气体,使其成高温高压制冷剂气体2.7 冷凝器——冷却经制冷压缩机压缩后的高温制冷剂蒸汽并使之液化的热交换器2.8 蒸发器——制冷系统中使制冷剂液体吸热蒸发为气体的热交换器2.9 节流阀——用改变通道的过流面积或长度来控制流体流量的阀。
2.10 室内机——室内热交换器室外机——室外热交换器3、空调制冷循环原理在空调制冷循环中,包含部件有:压缩机、冷凝器、节流装置、蒸发器。
首先,低压的气态氟里昂被吸入压缩机,被压缩成高温高压的气体氟里昂;而后,气态氟里昂流到冷凝器,冷凝器在散热过程中,逐渐冷凝成高压液体氟里昂,接着,通过节流装置降压(同时也降温)又变成低温低压的气液氟里昂混合物。
此时,气液混合的氟里昂在蒸发器中蒸发,在蒸发的过程中热量而不断汽化,这样,房间温度降低了,它也又变成了低压气体,重新进入了压缩机。
如此循环往复,空调就可以连续不断的运转工作了。
空调制冷循环原理图4、制冷剂与载冷剂4.1制冷剂要求:(一)热力学性质1)制冷效率高,2)压力适中,3)单位制冷能力大,4)临界温度高(二)物理化学性质1)与润滑油的互溶性,2)导热放热系数高,3)密度、黏度小,4)相容性好制冷剂分类(一)氟利昂,饱和碳氢化合物卤族衍生物的总称(二)无机化合物,氨,二氧化碳(三)混合溶液,R410a,R407c(四)不完全卤化氟醚化合物制冷剂与载冷剂4.2载冷剂将制冷装置产生的冷量远距离输送,需要一种中间物质,在蒸发器内被冷却降温,然后再用它冷却被冷却物,这种物质称为载冷剂要求:1)在使用温度范围内,不凝固不气化2)无毒,化学稳定性好,对金属不腐蚀3)比热大,输送一定冷量所需流量小4)刻度小,黏度小5)导热系数大6)来源充裕,价格低廉常用载冷剂:水(冷冻水),盐水,有机化合物及其水溶液二、空调分类2.1按负担室内空调负荷所用的介质分类(1)全空气系统全部由集中处理的空气负担室内空调负荷,如一次回风系统。
美的变频空调电控知识和维修方法(多图教材)一.变频空调基本原理概述·交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。
·对家用电器的变频控制而言,不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。
· 要得到可调频率的交流电,首先要把220V-240V的交流电通过整流、滤波转换为直流电,再通过变频模块将直流电变为可调频率的交流电,从而完成变频的过程.交流变频原理:电动机(压缩机)转速公式:n=60f(1-s)/pn—压缩机转速 f—压缩机供电频率p—电机极对数 s—转差率交流异步电动机都满足以上这个公式,变频的原理就是改变压缩机的供电频率(f);在p与s不变的情况下,压缩机运转速度就会随着频率的变化而变化。
从转速公式中还可以得出,改变极对数(P)和转差率(S)也可以改变压缩机的转速,但可操作性不强,体积和重量都会增加。
变频控制器原理框图二.变频电控主要部件1.变频模块变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件,又称为IPM模块。
它是一种智能的功率模块,它将6个IGBT 管连同其驱动电路和多种保护电路封装在一起。
模块保护包括:过流、过压、欠压、短路、过热2.整流桥堆整流桥的作用是:将交流电源变为直流电。
直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。
目前使用型号T25VB60(25A/600V)T15VB60(15A/600V)室外电控盒中另外一个整流桥堆不做整流用,而是用做一对二极管,配合电抗器,用以提高整机功率因素。
3.大电抗器变频空调室外控制器一般都有大电抗器,目的是为了提高整机的功率因素及通过谐波电流测试。
为了符合3C标准,通过谐波电流测试,我们在分体机上采用了两个电抗器的无源功率因素矫正方法。
4.滤波器为了通过EMC测试的干扰功率及干扰电压测试而采用的一种一体化滤波器件。
美的变频空调器原理与检修美的变频分体空调KFR-28Gw/BPY;KFR-32Gw/BPY;KFR-36Gw/BPY,分别采用常规型号的室内机,压缩机选用日本松下进口产品,频率由30~120Hz变化,转速从1800rpm~7200rpm变化.省电30%,强力高速化霜,无寒冷感觉,且在气温10℃时,制热出风温度高达38℃,制热量是普通定速空调的两倍。
在160V电压情况下,仍可正常启动运行,更适合国情。
一、室内机工作原理如上图所示,主心片采用东芝产品uPD75028。
市电220V经T1、B801整流、IC3、IC2,稳压输出+12V、+5V直流电,供主心片及执行电路使用。
主心片⑤脚为蜂鸣器驱动信号,输出低电平有效,14、15脚与X1晶振产生4.19MHz的主频振荡信号,13脚为主心片复位输入,通过IC5在开始状态产生低电位信号给主心片复位,在正常工作时为+5V,24、25脚为温度传感器接口,33脚为室内风机转速检测接口,风机FAN的转速通过R28反馈到主心片做出相应的判断,39为室内风机驱动信号,36~43脚为导风板驱动信号,通过N3反相驱动器为步进电机M1提供信号,52、53、54、57、58、59脚为发光二极管驱动输出,低电平有效,其中52脚为自动指示灯,53为定时指示灯,54脚为化霜(只送风)指示灯,55脚为经济运行指示灯,57、59为运行指示灯,62、63脚为通信输入及输出接口。
二、室外机电路原理如上图所示,主心片采用具有变频功能特性的专用集成电路。
市电220V经T3降压,D83整流,通过IC7、IC8、IC12稳压向主心片,执行电路及功率模块供电。
主心片AN6为电流检测输入接口,通过CT 感应出压缩机状态电流,经D6整流、c8滤波,向AN6提供电流检测信号,12、4脚为温度传感器接口,通过TR,TC把随温度变化的电阻值转变为电压变化值,进入主心片经比较放大,使CPU感知室外空气温度,及室外热交换器的温度,19脚为复位端口,主心片工作初始时,由Ic9向主心片提供一个低电平信号,使主心片复位,正常工作时为+5v电压,17、18脚为外部晶振接口,20、23为延时输入,低电平有效。
