美的变频空调电控基本原理共48页

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

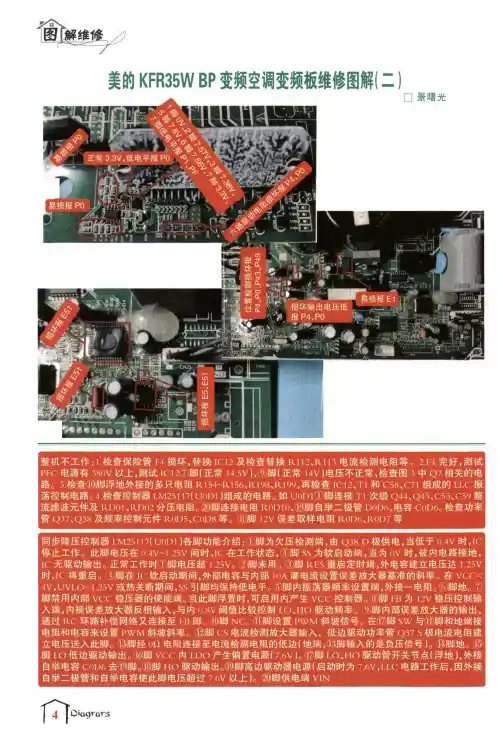

美的KFR35W BP变频空调变频板维修图解(二)整机不工作：1.检查保险管F4损坏，替换1C丨2及检查替换R112、R113电流检测电阻等。

2.F4完好，测试 P F C'电源有380V以上，测试I C12⑦脚（正常14.5V)、⑨脚(正常14V)电压不正常，检查图3中Q7相关的电 路。

3.检查W脚浮地外接的多只电阻丨（154~丨（丨56、1(11州、丨（_199,再检查丨<212、丁丨和058、071组命的1^(:振荡控制电路。

4.检查控制器LM25117(U0I)1 )组成的电路。

如U OI)丨①脚连接TI次级Q44、Q43、C53、C5‘）整 流滤波元件及R1)U K W)(I2分压电阻。

@脚连接电阻R〇m〇、⑲脚自举二极管1)01)6、电容C0I)6。

检查功率 管Q37、Q38及频率控制元件R01)5、O丨D8等。

⑧脚丨2V误差取样电阻R0丨)6、RU1)7等同步降压控制器LM25117(U〇l)l )各脚功能介绍:①脚为欠压检测端，由Q38 D极供电，当低于U.4V时,1C 停止工作。

此脚电压在U.4V H.25V间时,1C在工作状态，④脚SS为软启动端，当为0V时，被内电路接地，1C无驱动输出。

正常工作时〇:卿电压超丨.25V。

②脚未用。

③脚RES重启定时端，外电容建立电压达1.25V 时,1(:将重启。

（:4)脚在K:软启动期间，外部电容与内部IUA灌电流设置误差放大器基准的斜率。

在VCC< 4V,UVLO<1.25V或热关断期间，SS引脚均保持低电平。

⑶脚内振荡器频率设置端，外接一电阻。

⑥脚地。

⑦ 脚禁用内部VCC:稳压器的使能端。

当此脚浮置时,可启用内产生VCC:控制器…⑧脚FB为12V稳压控制输 入端，内接误差放大器反相输入，与内（I.8V阈值比较控制LO、H O驱动频率。

（§)脚内部误差放大器的输出，通过IU:环路补偿网络又连接至FB脚。

海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

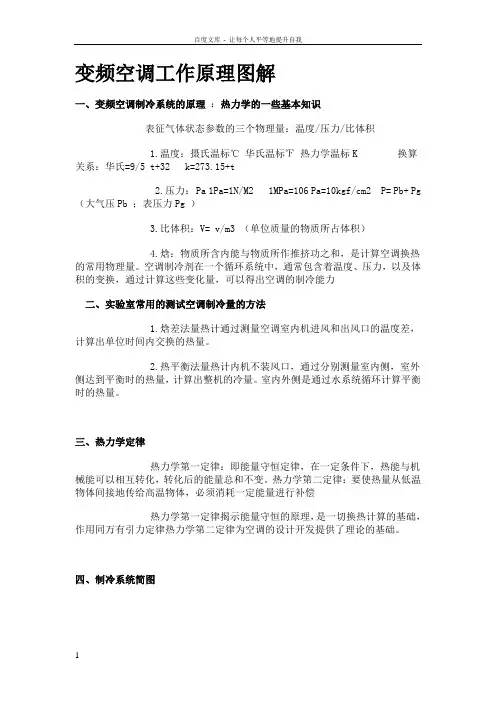

变频空调工作原理图解一、变频空调制冷系统的原理：热力学的一些基本知识表征气体状态参数的三个物理量：温度/压力/比体积1.温度：摄氏温标℃ 华氏温标℉ 热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg （大气压Pb ；表压力Pg ）3.比体积：V= v/m3 （单位质量的物质所占体积）4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。

空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力二、实验室常用的测试空调制冷量的方法1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。

2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧达到平衡时的热量，计算出整机的冷量。

室内外侧是通过水系统循环计算平衡时的热量。

三、热力学定律热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以相互转化，转化后的能量总和不变。

热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进行补偿热力学第一定律揭示能量守恒的原理，是一切换热计算的基础，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的基础。

四、制冷系统简图气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。

压缩：制冷剂工质在压缩机中发生了多变的压缩过程，但是因为工质状态变化在很短时间内完成，故在理论上计算可以看作近似的绝热可逆等熵压缩过程。

冷凝：工质在冷凝器内所作的等压放热过程。

节流：制冷工质通过节流机构，流动阻力极大，使工质压力从高压变为低压，其中有一部分液体还达到了该压力下的饱和温度而沸腾。

可将节流过程近似看作等焓过程。

家用机主要节流元器件是毛细管和电子膨胀阀。

变频机用不同类型的压缩机区别变频机主要采用的压缩机结构：双转子直流变频其中睡美人采用三洋双转子直流变频压缩机，睡梦康，睡梦宝采用三菱双转子直流变频压缩机R22系统与R410A系统区别1).润滑油：R22使用矿物油R410A使用酯类油，两者只能与相应的制冷剂互溶，不可混用.酯类油容易吸水，因此相应制冷系统的水分管理方面要求更为严格。

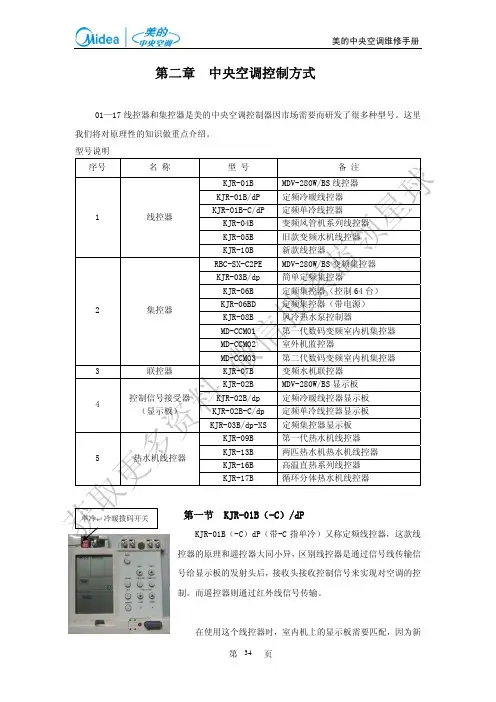

第二章 中央空调控制方式01—17线控器和集控器是美的中央空调控制器因市场需要而研发了很多种型号。

这里我们将对原理性的知识做重点介绍。

型号说明序号名 称型 号 备 注KJR-01B MDV-280W/BS线控器KJR-01B/dP定频冷暖线控器 KJR-01B-C/dP 定频单冷线控器 KJR-04B 变频风管机系列线控器 KJR-05B 旧款变频水机线控器 1线控器KJR-10B 新款线控器RBC-SX-C2PE MDV-280W/BS 变频集控器 KJR-03B/dp 简单定频集控器KJR-06B定频集控器（控制64台）KJR-06BD 定频集控器（带电源） KJR-08B 风冷热水泵控制器MD-CCM01第一代数码变频室内机集控器 MD-CCM02室外机监控器2集控器MD-CCM03 第二代数码变频室内机集控器 3联控器KJR-07B 变频水机联控器 KJR-02BMDV-280W/BS 显示板 KJR-02B/dp 定频冷暖线控器显示板 KJR-02B-C/dp 定频单冷线控器显示板 4控制信号接受器 （显示板）KJR-03B/dp-XS 定频集控器显示板 KJR-09B 第一代热水机线控器 KJR-13B 两匹热水机热水机线控器 KJR-16B 高温直热系列线控器 5 热水机线控器KJR-17B循环分体热水机线控器第一节 KJR-01B（-C）/dPKJR-01B（-C）dP（带-C 指单冷）又称定频线控器，这款线控器的原理和遥控器大同小异，区别线控器是通过信号线传输信号给显示板的发射头后，接收头接收控制信号来实现对空调的控制。

而遥控器则通过红外线信号传输。

在使用这个线控器时，室内机上的显示板需要匹配，因为新更多资料微信搜索蓝领星球图中所示的显示板中只是比普通显示板中多了一个遥控发射头，线控器通过信号线将信号发送给遥控发射头，而遥控发射头就在遥控接收头旁边，因此只要线控器发出控制信号，遥控接收头都会接收到。

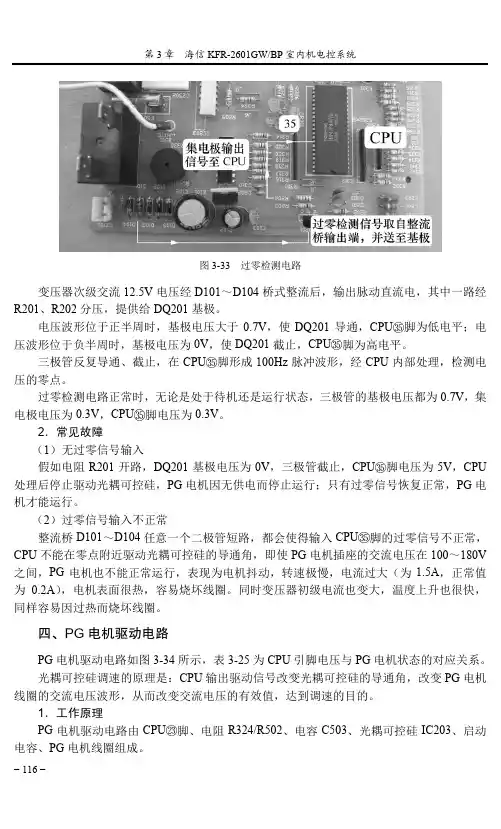

第3章海信KFR-2601GW/BP室内机电控系统− 116 −图3-33 过零检测电路变压器次级交流12.5V 电压经D101～D104桥式整流后，输出脉动直流电，其中一路经R201、R202分压，提供给DQ201基极。

电压波形位于正半周时，基极电压大于0.7V ，使DQ201导通，CPU 脚为低电平；电压波形位于负半周时，基极电压为0V ，使DQ201截止，CPU 脚为高电平。

三极管反复导通、截止，在CPU 脚形成100Hz 脉冲波形，经CPU 内部处理，检测电压的零点。

过零检测电路正常时，无论是处于待机还是运行状态，三极管的基极电压都为0.7V ，集电极电压为0.3V ，CPU 脚电压为0.3V 。

2．常见故障（1）无过零信号输入 假如电阻R201开路，DQ201基极电压为0V ，三极管截止，CPU 脚电压为5V ，CPU 处理后停止驱动光耦可控硅，PG 电机因无供电而停止运行；只有过零信号恢复正常，PG 电机才能运行。

（2）过零信号输入不正常整流桥D101～D104任意一个二极管短路，都会使得输入CPU 脚的过零信号不正常，CPU 不能在零点附近驱动光耦可控硅的导通角，即使PG 电机插座的交流电压在100～180V 之间，PG 电机也不能正常运行，表现为电机抖动，转速极慢，电流过大（为1.5A ，正常值为0.2A ），电机表面很热，容易烧坏线圈。

同时变压器初级电流也变大，温度上升也很快，同样容易因过热而烧坏线圈。

四、PG 电机驱动电路PG 电机驱动电路如图3-34所示，表3-25为CPU 引脚电压与PG 电机状态的对应关系。

光耦可控硅调速的原理是：CPU 输出驱动信号改变光耦可控硅的导通角，改变PG 电机线圈的交流电压波形，从而改变交流电压的有效值，达到调速的目的。

1．工作原理PG 电机驱动电路由CPU 脚、电阻R324/R502、电容C503、光耦可控硅IC203、启动电容、PG 电机线圈组成。

MDV-X全直流变频智能多联中央空调1. 美的中央空调简介美的中央空调事业部成立于1999年，是美的集团旗下中央空调、空气能热水机的研产销于一体的事业部门。

目前，美的中央空调已经成为国内最大的中央空调、商用空调设备及空气能热水机生产制造基地。

目前，美的中央空调拥有顺德、重庆、合肥三大生产基地，五大系列成套产品，即：大型冷水机组、多联机、轻型商用、精密空调及空气能热水机。

是中国第一家具备生产变频一拖多空调和生产大型离心机组能力的企业，已成为国内规模最大、产品线最宽、产品系列最齐全的中央空调生产厂家之一。

多年来，美的中央空调秉承“节能环保，创造美的世界”的理念，始终以“提供最佳环境温度调节的解决方案”为宗旨。

从引进世界先进技术，到与国际化公司合作，通过在专业领域的不断努力，美的中央空调在技术和产品创新领域，取得众多新的突破，多项世界领先、国内首创的技术在美的诞生，先后在国内外建立了大量的样板工程。

法人代表名称广东美的暖通设备有限公司广东美的商用空调设备有限公司重庆美的通用制冷设备有限公司合肥美的暖通设备有限公司生产基地简介及生产情况顺德基地：成立于1999年，下设多联机一车间、多联机二车间、热水机车间、部装车间、等四个车间，总占地面积300亩，拥有38条国际一流的先进生产线，主要生产多联机组、单元式空调等一次冷媒产品及各类空气能热水机产品。

2004年，美的与东芝－开利合资，标志着美的从国内品牌到向国际品牌的进程又向前迈出了历史性的一步。

所有生产线配备目前国内最先进的性能检测系统、国际最先进的真空箱检漏设备及检漏工艺，最大限度的保证了产品可靠性。

目前单班年产能300万台。

顺德基地测试中心测试中心是美的中央空调事业部下属的独立产品检测机构，主要从事中央空调及末端产品的检测。

2007年9月本测试中心正式通过中国合格评定国家认可委员会（CNAS）审核认可，成为CNAS认可实验室：具备独立承担各类空调产品检测，出具权威检测报告的能力，具备开展各项基础技术研究的能力。

第2节 室外机电源电路和CPU 三要素电路−131 −延时5s 才能控制主控继电器触点吸合。

图4-10 正常运行时工作流程这5s 内室外机电控系统所做的工作有：第1步，为滤波电容充电至正常电压；第2步，开关电源开始工作并向室外机主板输出直流12V 电压，12V 电压经7805稳压块输出5V 电压，CPU 复位开始工作；第3步，CPU 检测室内机主板发送的通信信号，如果正常，CPU 脚才会输出高电平5V 电压，控制主控继电器触点吸合，如果检测时没有通信信号或者不正常，CPU 脚一直为低电平，主控继电器触点一直处于断开状态，控制主控继电器吸合时不检测室外机3个温度传感器输入的信号和压缩机顶盖温度开关的信号，上述4个温度信号即使开路或短路，室外机主控继电器触点也会吸合。

说明：目前的变频空调器室外机电控系统（如海信KFR-26GW/11BP ），室外机从得电到主控继电器吸合需要4s 的时间，并且不检测通信信号和室外机的4个温度信号。

4．常见故障直流300V 电压形成电路工作在大电流状态，因此故障率较高，常见故障及测量方法参见本书第1章第5节“特殊电气元器件”中的部分内容。

三、电源电路1．作用室外机的电源电路基本上全部使用开关电源电路，只有早期的极少数机型使用变压器降压电路，本机即采用开关电源电路。

开关电源电路实际上也是一个电压转换电路，将直流300V 电压转换为直流15V 、直流12V 和直流5V 为室外机主板和模块供电。

图4-11所示为开关电源电路简图与作用说明。

2．工作原理开关电源电路原理图如图4-4所示，实物图如图4-12所示。

由于开关管工作在“开”和“关”两种状态，因此而得名为开关电源。

本机电路主要由开关管DQ1、开关变压器BT1组成并联型开关电源电路，设计在模块板组件上面，第4章 海信KFR-2601GW/BP 室外机电控系统− 132− 工作时为自激振荡状态，开关管在电路中起着开关及振荡的双重作用，在导通期间开关变压器存储能量，在截止期间开关变压器输送能量，从而起到电压转换的作用；由于负载位于开关变压器的次级且工作在反激状态，因此开关电源还具有输入和输出相互隔离的特点。

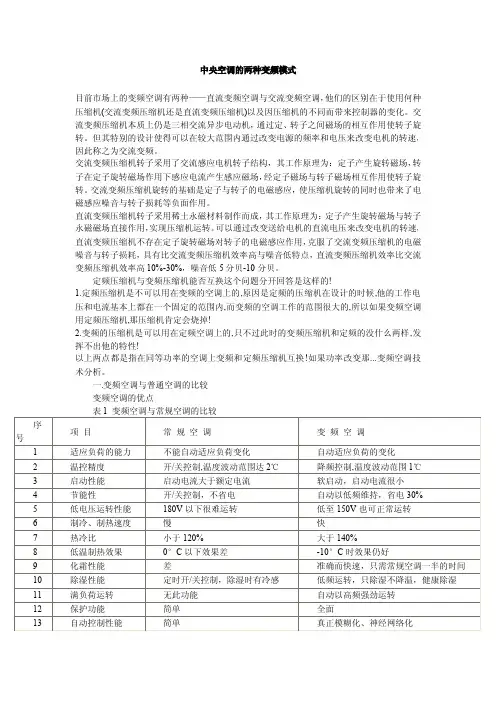

中央空调的两种变频模式目前市场上的变频空调有两种——直流变频空调与交流变频空调，他们的区别在于使用何种压缩机(交流变频压缩机还是直流变频压缩机)以及因压缩机的不同而带来控制器的变化。

交流变频压缩机本质上仍是三相交流异步电动机，通过定、转子之间磁场的相互作用使转子旋转。

但其特别的设计使得可以在较大范围内通过改变电源的频率和电压来改变电机的转速，因此称之为交流变频。

交流变频压缩机转子采用了交流感应电机转子结构，其工作原理为：定子产生旋转磁场，转子在定子旋转磁场作用下感应电流产生感应磁场，经定子磁场与转子磁场相互作用使转子旋转。

交流变频压缩机旋转的基础是定子与转子的电磁感应，使压缩机旋转的同时也带来了电磁感应噪音与转子损耗等负面作用。

直流变频压缩机转子采用稀土永磁材料制作而成，其工作原理为：定子产生旋转磁场与转子永磁磁场直接作用，实现压缩机运转。

可以通过改变送给电机的直流电压来改变电机的转速，直流变频压缩机不存在定子旋转磁场对转子的电磁感应作用，克服了交流变频压缩机的电磁噪音与转子损耗，具有比交流变频压缩机效率高与噪音低特点，直流变频压缩机效率比交流变频压缩机效率高10%-30%，噪音低5分贝-10分贝。

定频压缩机与变频压缩机能否互换这个问题分开回答是这样的!1.定频压缩机是不可以用在变频的空调上的,原因是定频的压缩机在设计的时候,他的工作电压和电流基本上都在一个固定的范围内,而变频的空调工作的范围很大的,所以如果变频空调用定频压缩机,那压缩机肯定会烧掉!2.变频的压缩机是可以用在定频空调上的,只不过此时的变频压缩机和定频的没什么两样,发挥不出他的特性!以上两点都是指在同等功率的空调上变频和定频压缩机互换!如果功率改变那...变频空调技术分析。

一.变频空调与普通空调的比较变频空调的优点表1变频空调与常规空调的比较序项目常规空调变频空调号1适应负荷的能力不能自动适应负荷变化自动适应负荷的变化2温控精度开/关控制,温度波动范围达2℃降频控制,温度波动范围1℃3启动性能启动电流大于额定电流软启动，启动电流很小4节能性开/关控制，不省电自动以低频维持，省电30%5低电压运转性能180V以下很难运转低至150V也可正常运转6制冷、制热速度慢快7热冷比小于120%大于140%8低温制热效果0°C以下效果差-10°C时效果仍好9化霜性能差准确而快速，只需常规空调一半的时间10除湿性能定时开/关控制，除湿时有冷感低频运转，只除湿不降温，健康除湿11满负荷运转无此功能自动以高频强劲运转12保护功能简单全面13自动控制性能简单真正模糊化、神经网络化变频空调的控制特点1.适应负荷的能力如图1，常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。

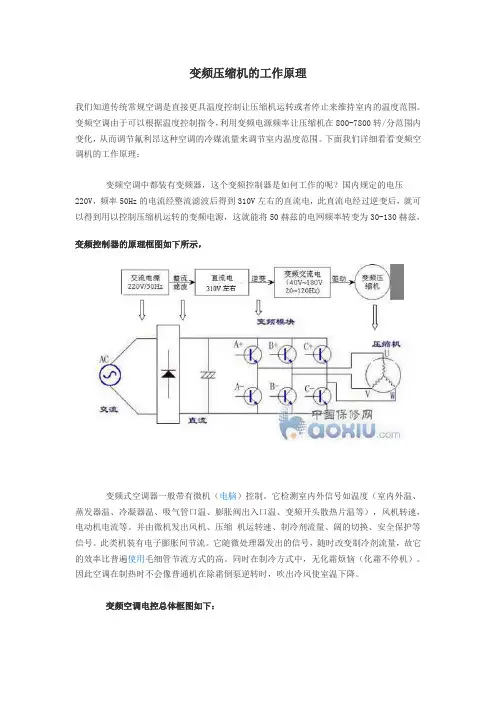

变频压缩机的工作原理我们知道传统常规空调是直接更具温度控制让压缩机运转或者停止来维持室内的温度范围。

变频空调由于可以根据温度控制指令，利用变频电源频率让压缩机在800-7800转/分范围内变化，从而调节氟利昂这种空调的冷媒流量来调节室内温度范围。

下面我们详细看看变频空调机的工作原理：变频空调中都装有变频器，这个变频控制器是如何工作的呢？国内规定的电压220V，频率50Hz的电流经整流滤波后得到310V左右的直流电，此直流电经过逆变后，就可以得到用以控制压缩机运转的变频电源，这就能将50赫兹的电网频率转变为30-130赫兹，变频控制器的原理框图如下所示，变频式空调器一般带有微机（电脑）控制。

它检测室内外信号如温度（室内外温、蒸发器温、冷凝器温、吸气管口温、膨胀阀出入口温、变频开头散热片温等），风机转速，电动机电流等。

并由微机发出风机、压缩机运转速、制冷剂流量、阔的切换、安全保护等信号。

此类机装有电子膨胀间节流。

它随微处理器发出的信号，随时改变制冷剂流量，故它的效率比普遍使用毛细管节流方式的高。

同时在制冷方式中，无化霜烦恼（化霜不停机）。

因此空调在制热时不会像普通机在除霜倒泵逆转时，吹出冷风使室温下降。

变频空调电控总体框图如下：变频空调还能在142-270伏范围的电网电压正常使用，根据温度控制指令，在压缩机连续运行时会改变频率，当产冷量要求大时则高速运转，反之低速运转。

由于变频机无频繁的启动大电流冲击，且一直工作在低速上，又第一次只半小时就能达到设定值，故节电明显。

即制冷（热）的功耗之比效率就高得多了。

低频信号发生器的使用方法如图1所示为XDI型低频信号发生器的面板图，其工作原理框图如图2所示。

XD1型低频信号发生器是由文氏电桥RC振荡器、功率放大器、功放过载保护电路、交流电压表及直流稳压电源等组成。

文氏电桥RC振荡器产生的正弦波信号电压，经衰减器I成为仪器的电压输出或功放级的输人信号，进行功率放大后，再经过衰减器Ⅱ送到输出匹配变压器组。

空调制冷原理及关键零部件知识图解是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群电冰箱不制冷检查及维修冰箱维修集锦格力变频空调维修实用资料液晶电视常见故障维修方法常见电子元器件的识别(单位，标识方法等)手把手教你修好洗衣机手把手教你修空调（视频）洗衣机工作原理与常见故障维修图解三星洗衣机故障代码及维修方法怎么样才能喝到健康的水职业技能培训：冰箱维修集锦2_标清冰箱加制冷剂(加氟)的正确方法康佳液晶电视机的维修实例18系列液晶电视常见故障维修办法及检修思路小天鹅洗衣机常见的故障与维修方法与实用技术！变频空调的保护功能-交流变频变频空调怎么加氟利昂创维电视系列进入与退出工厂模式汇总速查表冰箱冷柜毛细管长度计算公式冰箱修理经验集锦（太实用了）内漏冰箱开背维修流程（配图）格力变频空调售后技术培训资料美的电磁炉报警不加热故障与检修美的变频空调维修实例67例（下）美的变频空调维修实例67例（上）变频空调元器件检修及代换电子元器件基础知识培训教材液晶电视面板快速测试方法和实例液晶电视黑屏故障维修方法电冰箱常见故障的分析与排除电冰箱冰堵判断及处理方法海信电视故障解决方法大全康佳LC22ES61液晶彩电无图像故障检修燃气热水器常见故障代码原因及维修洗衣机离合器故障引起的洗涤、脱水故障检修变频空调原理与常见故障维修培训(优先）美的、小天鹅洗衣机故障检修大全。

空气能热水器维修手册液晶电视显示屏常见故障分析松下波轮，滚筒洗衣机故障代码小天鹅洗衣机故障维修大全美的电磁炉常见故障检修150例（下）美的电磁炉常见故障检修150例（上）液晶彩电常见故障检查与处理液晶显示器常见故障分析及维修方法电冰箱常见故障的分析与排除三洋全自动洗衣机故障代码集锦怎样分析与快速维修液晶电视机原理与故障常见制冷剂及代换原则40种彩电常见故障与维修(精华免费版)下40种彩电常见故障与维修(精华免费版)上燃气热水器故障与维修大全（下）燃气热水器故障与维修大全（中）燃气热水器故障与维修大全（上）即热式电热水器故障维修大全液晶电视维修之开关电源液晶电视常见故障维修方法(修改)格力家用，商用空调故障代码大全格力变频空调维修实用资料海尔变频空调维修技术资料波轮洗衣机维修手册-5-5(维修实例)冰箱不制冷维修工艺三菱全系列压缩机技术参数表彩电维修视频教程21讲-开关电路故障检修格力空调维修技术汇编志高正弦波直流变频空调维修培训资料电视机三无故障检查方法及维修夏普液晶电视46LX450电源板及背光电路详解海信液晶电视机故障维修四例液晶电视机电源板与背光板的故障检修方法液晶电视维修的整体思路美的变频空调维修检测实例（67例）下美的变频空调维修检测实例（67例）中美的变频空调维修检测实例（67例）上海尔XQG60-HTD1268/1168滚筒洗衣机的故障代码检修长虹LT32710液晶电视图像正常，无伴音海信电视故障解决方法大全海信液晶电视常见故障康佳LC22ES61液晶彩电无图像故障检修燃气热水器常见故障代码原因及维修洗衣机离合器故障引起的洗涤、脱水故障检修变频空调原理与常见故障维修培训(优先）美的、小天鹅洗衣机故障检修大全。

项目号：4011 EJJ-04.054美的KFR-26（32）GW/eBP2UYP-V全直流变频热泵型分体空调器电控功能规格书（配松下2CX131：140钣金）26机：1.7*1000+1.7*1300 1310G32机：1.7*750+1.7*900 1310G美的冷气机制造有限公司概述：本规格书描述了全直流变频热泵型分体空调器 KFR-26（32）GW/eBP2UYP-V 的使用条件和功能规格。

注：为了统一直流变频分体机的功能规格，在本功能书中同时列出了 KFR-26（32）GW/eBP2UYP-V的不同参数。

括号内参数为KFR-32GW/eBP2UYP-V机参数。

更改说明：1、V1.7版本26机EEPROM参数更改：①F10由原来的95HZ改为93HZ;②制热额定能力测试频率由74HZ改为72HZ，额定风速由原来1060rpm改为1090rpm；③制热化霜进入温度由－6、－4、－2度改为－4、-2、0度；(见红色字)2、V1.7版本32机EEPROM参数更改：①32机26机制热化霜进入温度由－6、－4、－2度改为－5、-3、-1度（11月2日）；②32机低风转速由原来的850rpm 改为800rpm。

3、导风叶片角度更改为与参规机相同, ANGLCOOL由187度改为196度，ANGLCOOLMIN由170度改为178度，ANGLCOOLMAX由197改为203度，ANGLSMALL 由166度改为176度。

(见红色字).目录1.使用条件- - - - - - - - - - - - - - - - - - - - - - - - 32.功能概述- - - - - - - - - - - - - - - - - - - - - - - - 43. 通用功能说明- - - - - - - - - - - - - - - - - - - - - 44. 只送风模式功能说明 - - - - - - - - - - - - - - - - - 75. 制冷模式功能说明 - - - - - - - - - - - - - - - - - - 76. 抽湿模式功能说明- - - - - - - - - - - - - - - - - - 97. 制热模式功能说明- - - - - - - - - - - - - - - - - - 108. 自动模式功能说明- - - - - - - - - - - - - - - - - - 159.强制运行功能说明- - - - - - - - - - - - - - - - - - 1510.干燥功能说明- - - - - - - - - - - - - - - - - -- - - 1611.定时功能说明- - - - - - - - - - - - - - - - - -- - - 1612.换气功能说明- - - - - - - - - - - - - - - - - -- - - 1613．步进马达动作说明 - - - - - - - - - - - -―――― 1714. 显示部分说明- - - - - - - - - - - -―――――― 1815．随身感功能- - - - - - - - - - - -―――――――― 20一使用条件：1.1：电源条件：A：单相电源：50HZ/60HZ 兼容，电压范围： 145V --- 260V 1.2：空调器使用温度条件如果在上述温度之外使用空调器,则安全保护功能可能会动作.1.3 电控工作环境室内机电控 -5℃～+43℃室外机电控-15℃～+55℃1.4 室内风机正常工作电流 0～1.0A1.5 室外风机正常工作电流 0～1.0A1.6 四通阀正常工作电流 0～0.5A1.7本机各种模式所使用的压缩机工作频率序列二功能概述2.1本机有遥控运行和强制运行两种工作状态:遥控方式有只送风、制冷、抽湿、制热、自动且制冷、制热、自动有强劲运行方式.强制运行模式有强制制冷和强制自动两种2.2设定温度范围为17℃～30℃.2.3室内机风机转速及额定能力测试参数额定参数（进入额定能力测试）：26机：额定频率：制冷：52Hz，制热：72Hz；额定风速：制冷：1060rpm，制热：1090rpm；32机：额定频率：制冷：67Hz，制热：89Hz；额定风速：制冷：1080pm，制热：1080pm。
